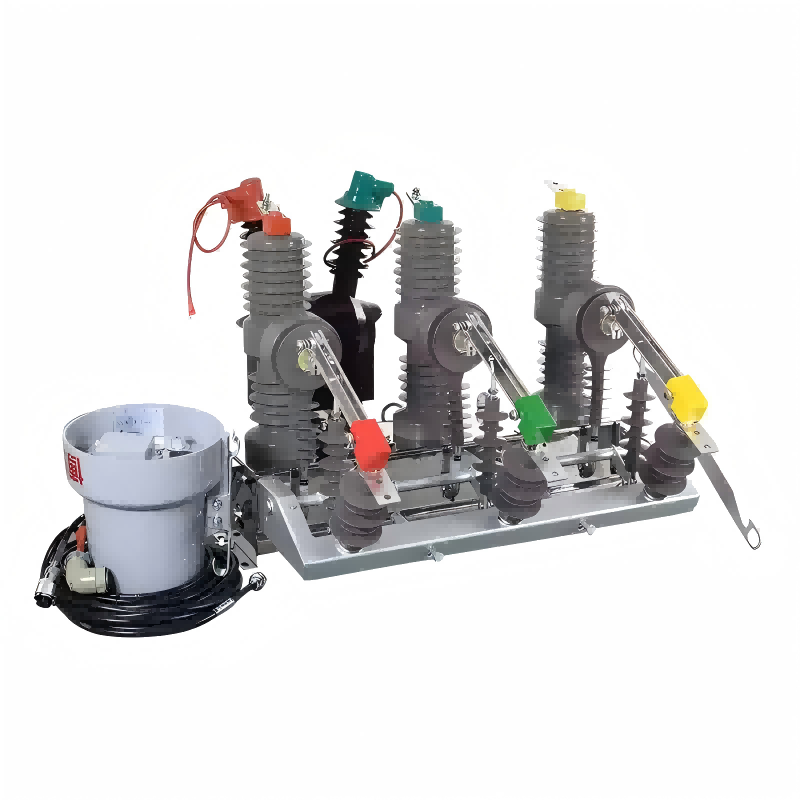

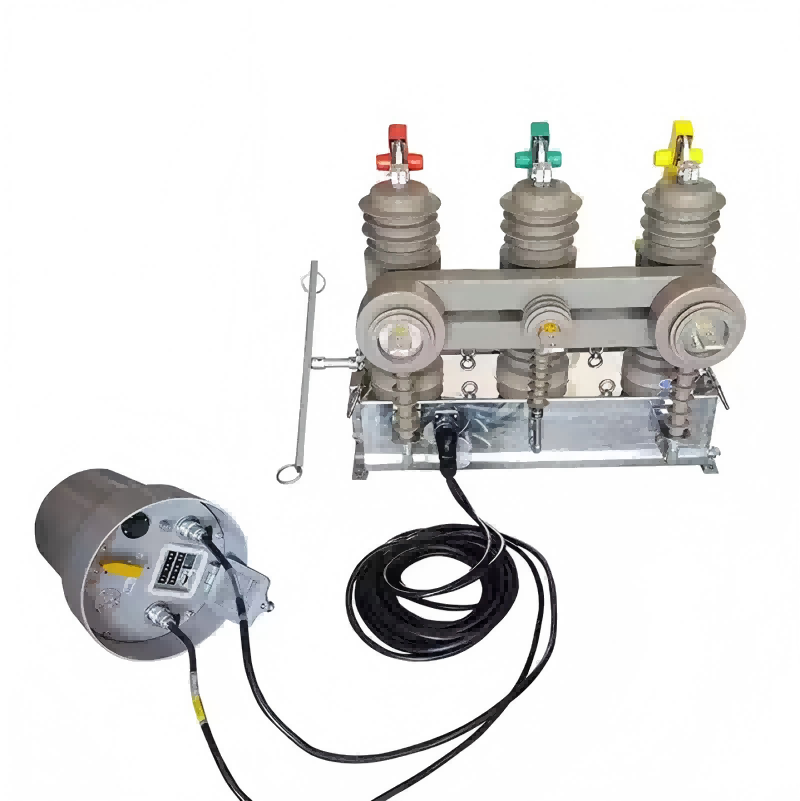

ZW32-12F HV vákuum megszakító kézikönyv intelligens vezérlőkkel

Ezt a Lugao Power Co., Ltd. által kifejlesztett vákuum -megszakítót kifejezetten a kültéri energiaelosztási igényekhez tervezték. Kézi üzemi mechanizmussal van felszerelve, lehetővé téve a kézi kioldást vagy a távirányítót. A névleges feszültség 12 kilovolt, és a háromfázisú AC névleges frekvenciája 50/60 Hz. Elsősorban a terhelési áram megnyitására és bezárására használják, a túlterhelés és a rövidzárlati áramot az elektromos vezetékekben.

Modell:ZW32-12F

Kérdés küldése

termékleírás

A ZW32-12 sorozatú kültéri, nagyfeszültségű vákuummegszakítók kültéri energiaelosztó kapcsolóberendezések, 12 kV-os és háromfázisú AC 50Hz-es feszültségű feszültséggel. A megszakítókat elsősorban a terhelési áram, a túláram és a rövidzárlati áram megnyitására és bezárására használják az elektromos vezetékekben. Túláramú és rövidzárlat-védelmi funkciókkal rendelkeznek, megfelelnek a vezérlési és mérési követelményeknek, és elérhetik a távirányító és a megfigyelési funkciókat is. Széles körben használják azokat az alállomásokban, valamint az ipari és bányászati vállalati energiaelosztó rendszerekben, mint ellenőrző és üzemeltetési berendezések, különösen a gyakori műveletekhez szükséges helyekre.

ZW32-12F HV vákuum megszakító kézikönyv intelligens vezérlők működési környezetével

• A környező levegőt por, füst, korrozív gázok, gőzök vagy sós köd szennyeződhet, ⅲ fokozatú szennyeződés szintjével;

• A szélsebesség nem haladja meg a 34 m/s -t (a hengeres felületen 700Pa -val egyenértékű);

• Különleges felhasználási feltételek: A megszakító használható a fentiekben eltérő körülmények között. Különleges követelményekért kérjük, forduljon nekünk.

ZW32-12F HV vákuum megszakító kézikönyv intelligens vezérlők specifikációval

Nem.	Paraméternév	Egység	Érték
1	Névleges feszültség	KV	12
2	Névleges áram	A	630 、 1250
3	Névleges frekvencia	HZ	50
4	Minősített áramkör-megszakító törési áram	a	20	25
5	A névleges rövidzárlat-előállítási áram (csúcs)	a	50	63
6	A névleges csúcs ellenáll az áramnak	a	50	63
7	4S hőstabilitási áram	a	20	25
8	Vezérlőáramkör és kiegészítő áramkör, az energiafrekvencia 1 percig ellenáll a feszültségnek	V	2000
9	Névleges működési feszültség és kiegészítő feszültség	V	AC/DC220 、 DC110/48/24
