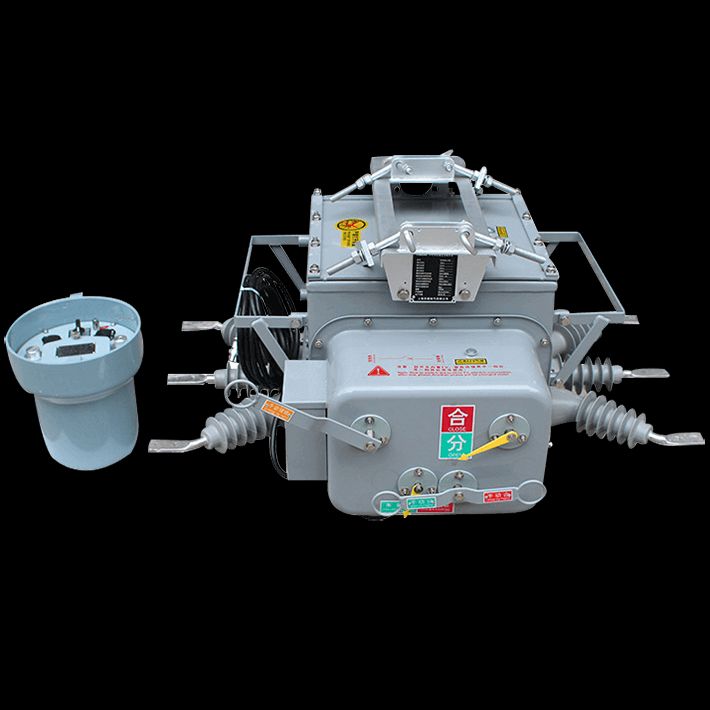

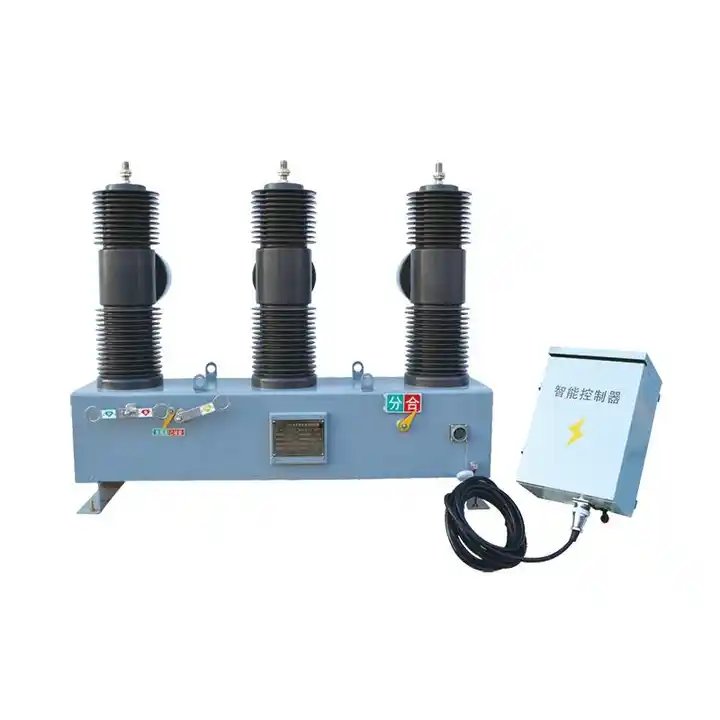

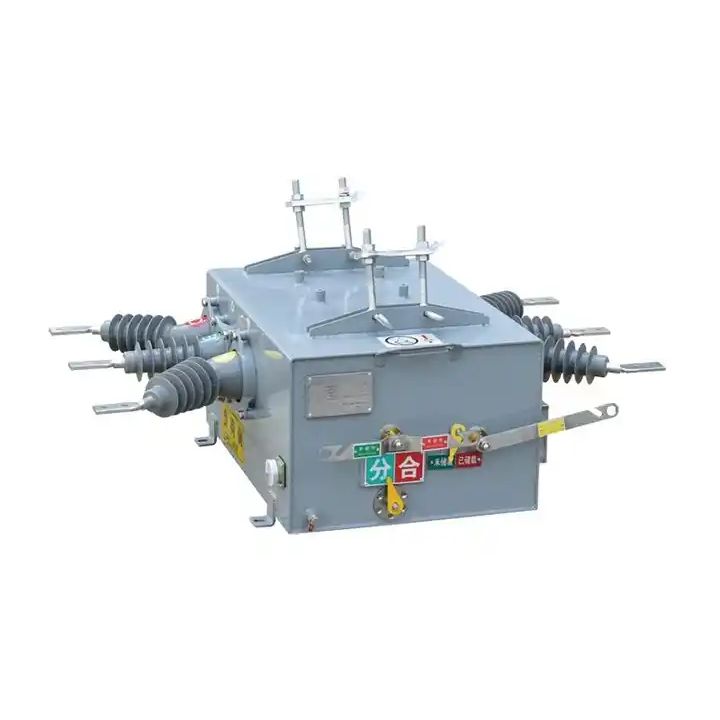

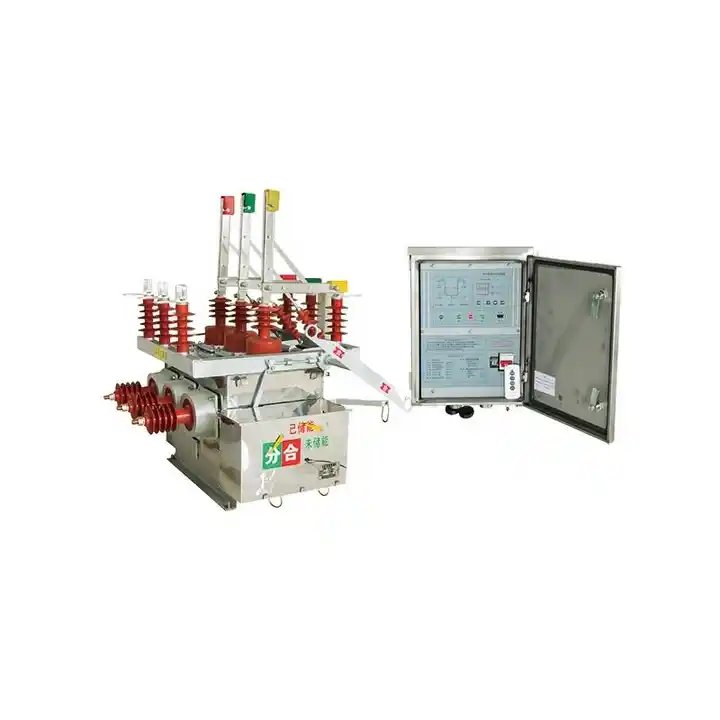

Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító
  • Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakítóKültéri oszlop nagyfeszültségű elektromos vákuum -megszakító
  • Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakítóKültéri oszlop nagyfeszültségű elektromos vákuum -megszakító
  • Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakítóKültéri oszlop nagyfeszültségű elektromos vákuum -megszakító
  • Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakítóKültéri oszlop nagyfeszültségű elektromos vákuum -megszakító

Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító

A Lugao büszkén vezet egy dedikált kültéri vákuum -megszakító gyártóként, bemutatva a kültéri oszlop nagyfeszültségű elektromos vákuum -megszakítót - egy példaértékű innovációt. A CH-40 vezérlő és egy külső feszültség-transzformátor.Mózes, a bilaterális PT-ben elérhető az elosztó automatizálási vonalgyűrű-hálózat, amely fokozott rugalmasságot és funkcionalitást kínál. Kiváló Lugao az úttörő megoldásokhoz, amelyek újradefiniálják a kültéri vákuum-megszakítók referenciaértékeit, összekapcsolják a sokoldalúságot és az intelligenciát egyetlen eszközben.

Kérdés küldése

termékleírás

A Lugao egy kültéri vákuum -megszakító szállítója. A kültéri vákuum -megszakítót széles körben használják a 10 kV -os, 13 kV -os városban, a vidéki energiahálózat -űrgyűrűhálózatban a kapcsolók leválasztásához, az érintkező kapcsolókban és az automatikus kapcsolókészülékekben, amelyek megvalósíthatják a gyűrűs telepítési vonal terhelését.   Használható határkapcsolóként (közismert nevén őrzőként) a tápegység ágvezetékében, amelyet a takarmány -felső elosztóhálózatokban felújítóként és szakaszosítóként használnak.   A kültéri vákuum -megszakító távoli kezelési mintákkal, védelmi és vezérlési funkciókkal, valamint kommunikációs képességekkel rendelkezik.   Megbízható kimutatást és megítélést, MA-szintű nulla szekvencia-áram-érzékelést és rövidzárlati áramot biztosít a fázisok között, felismerve az egyfázisú földelési hibák automatikus eltávolítását és a fázis-fázisú rövidzárlati hibákat.   A fő kapcsoló vákuum ív, és a szigetelés elfogadja az SF6, N2 vegyes gázt.   Az ügy bemutatja Japánt, Németországot, a francia gáztömeget, a robbanásbiztos, szigetelő rendszer technológiáját, biztosítva az általános kiváló tömítést.   Belül tele van SF6, N2 vegyes gázzal, amely nem szivárog, és a külső környezet nem befolyásolja.   A tavaszi működési mechanizmus, a miniatürizálással és a teljesítmény optimalizálásával, a hagyományos rugó mechanizmusokon túl jóval javítja a cselekvés megbízhatóságát.

Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító működési környezet

1. környezeti levegő hőmérséklete: -5 ~ +40, és az átlagos hőmérséklet nem haladhatja meg a +35 -et 24 órában.

2. Telepítse és használja a beltéret. A tengerszint feletti magasság az üzemeltetési helyszínen nem haladhatja meg a 2000 métert.

3. A relatív páratartalom nem haladhatja meg az 50% -ot maximális hőmérsékleten +40. A magasabb relatív páratartalom alacsonyabb hőmérsékleten megengedett. Volt. 90% +20. De a hőmérsékletváltozásra tekintve lehetséges, hogy a mérsékelt harmatok véletlenül termelnek.

4. A telepítési gradiens nem haladja meg az 5 -et.

5. Telepítse a helyekre heves rezgés és sokk nélkül, és a helyek nem elegendőek az elektromos alkatrészek rontásához.

6. Bármely konkrét követelmény, konzultáljon a manufaktúrával.

Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító jellemzői

A típusvizsgálatok átfogó halmaza biztosítja a megszakító megbízhatóságát és megfelelését.

Hidrofób epoxi gyantával készítve, biztosítva a biztonságot és a környezetbarátságot.

Fel van szerelve egy nagy megbízhatóságú vákuum-megszakítóval a hatékony teljesítmény érdekében.

Kézi vagy elektromos rugó üzemeltetési mechanizmust tartalmaz, biztosítva a hosszú elektromos és mechanikai élettartamot.

Beépíti az elektronikus áram/feszültség -transzformátorokat, nagy pontossággal a pontos mérésekhez.

Használja a digitális jelátvitelt a zavaróellenes képességekkel a megbízható kommunikációhoz.

Sokoldalú funkcionalitás, amely képes fellendítőként és szegmentálóként szolgálni.

Háromlépéses áramvédelmet kínál, és támogatja a többszörös adagoló automatizálási módot.

Erős tömítéssel büszkélkedhet, biztosítva a megbízható működést különféle környezeti körülmények között, mint például a páratartalom, a magas hideg, a magas száraz hő és a magas szennyezés.

Megfelel az E2, M2, C2 szabványoknak a kültéri vákuum-megszakítókra, biztosítva a kiváló minőségű teljesítményt.

Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító specifikáció

Elektromos paraméter
Modell ZW20-12F 、 ZW20-12 、 ZW20-12G
Paraméter Egység Érték
Névleges feszültség KV 12
Névleges frekvencia HZ 50
Névleges áram A 630、1000、1250
Névleges rövidzárlat-törésáram a 20、25
A névleges csúcs ellenáll az áramnak (csúcs) a 50 、 63
A minősített rövid ideig tartó ellenállás (4s) a 20、25
A névleges rövidzárlat-előállítási áram (csúcsérték) a 50、63
Mechanikai élet idő 10000
Minősített aktuális törési idők idő 10000
Minősített rövidzárlat-törés az áramtörési idők idő 30
Fő mechanikai paraméterek
Paraméter Egység Érték
Teljesítményfrekvencia ellenáll a feszültségnek (1 perc): fázis-fázis, föld/törés KV 42/48
Villámimpulzus ellenáll a feszültségnek (csúcsérték) fázis-fázis, talaj/törés KV 75/85
Másodlagos áramkör 1 perc energiafrekvencia ellenállási feszültség KV 2
Háló súlya kg ≤140 (Disconnector ≤170)
Érintkezési távolság mm 9 ± 0,5
Győzelem túlterhelése mm 3 ± 0,5
Nyitó sebesség m/s 1,2+0,2
záró sebesség m/s 0,6 ± 0,2
Kapcsolatba lépjen a bezárási ugrási idő SM ≤2
Fázisponti távolság mm 135 ± 1,5
Külső élő levegő szigetelési távolság mm 240 ± 2
Külső kúszási arány Cm/kV 3.8
≤2
A háromfázisú nyílás nem időszakos SM ≤2
Mindegyik fázis vezetőképes áramkör ellenállása Q ≤150 (Disconnector ≤200)
Záróra SM ≤45
Nyitóidő SM ≤45
Elkülönítési törés távolság mm ≥190
A Contact Knife éppen a bezárás helyzete torz mm ≤2
Kézi nyitás és bezárási nyomaték N.M ≤150
Az energiatároló motor névleges teljesítménye w > 40
Az energiatároló motor névleges feszültsége V AC220
Névleges záró üzemi feszültség V AC220
Maximális/minimális záró üzemi feszültség V AC264/143
Névleges nyitó üzemi feszültség V AC220
Maximális/minimális nyitás üzemi feszültség V AC264/143
Maximális/minimális motoros feszültség V AC242/187
SF6 GAS -besorolású nyomás (mérőnyomás) MPA „0”


Kültéri oszlop nagyfeszültségű elektromos vákuum -megszakító funkciók
