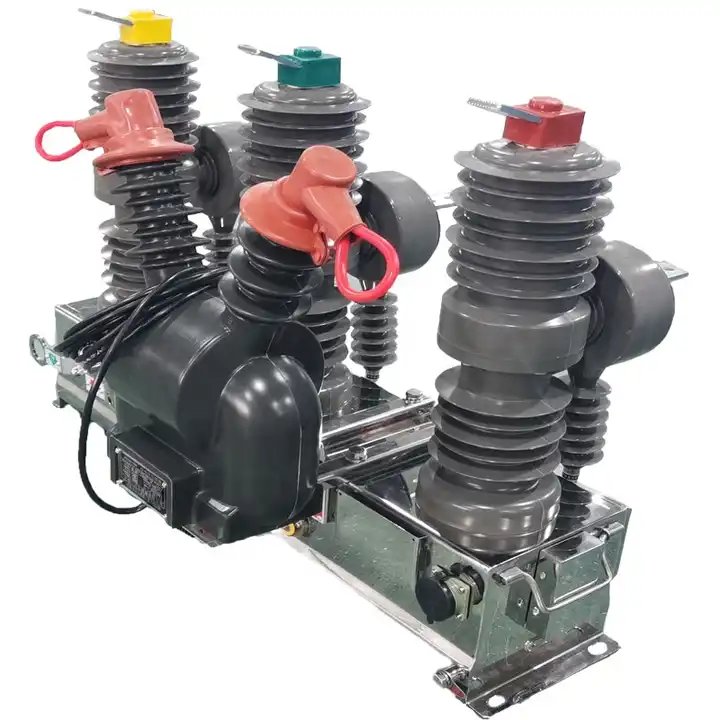

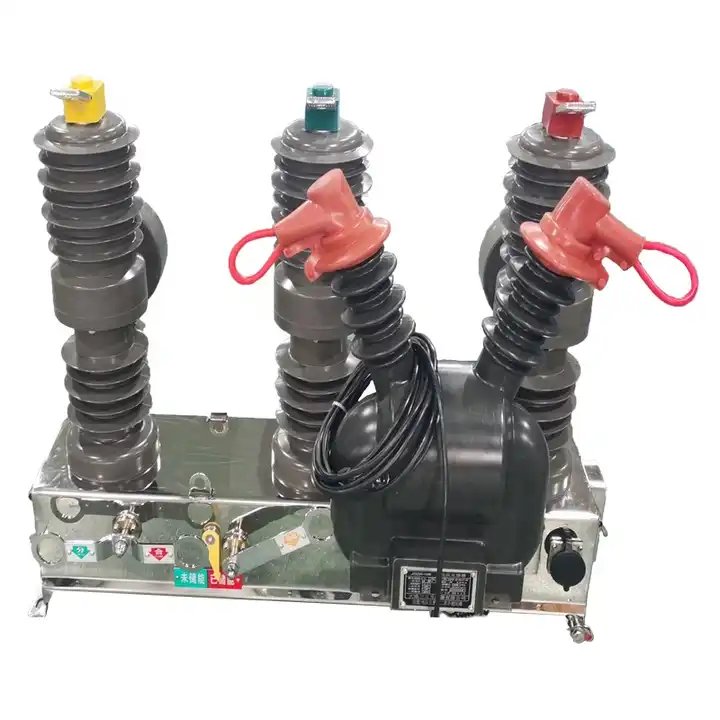

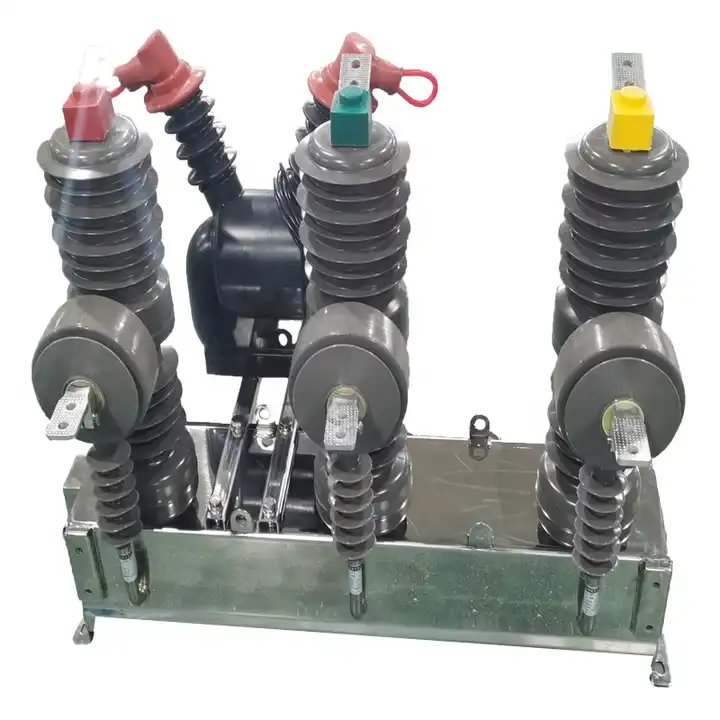

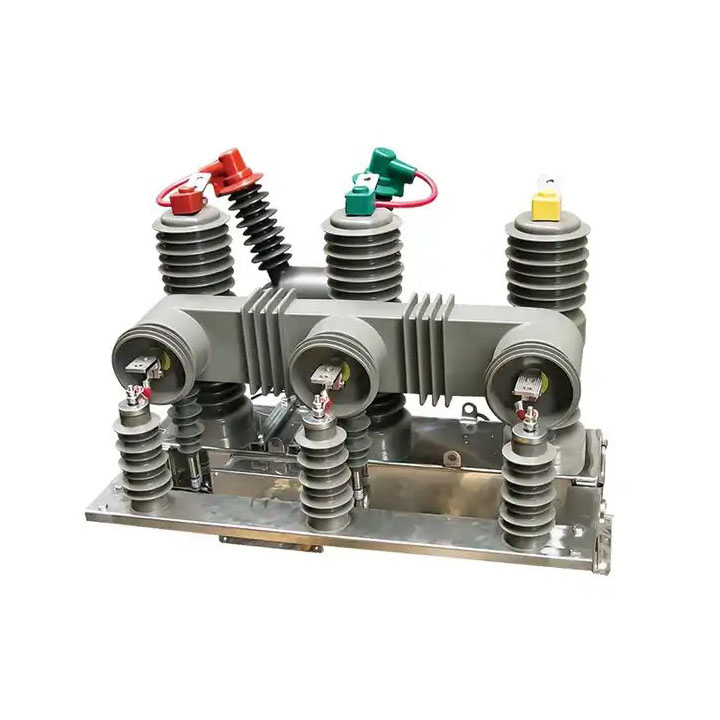

630A automatikus visszakapcsoló kültéri HV vákuum megszakító

A Liugao magabiztosan pozícionálja magát a beltéri vákuum-megszakítók vezető gyártójaként. bemutatja a 630A-es automatikus visszakapcsoló kültéri HV vákuum megszakítót – egy robusztus áramelosztó berendezést, amelyet kültéri alkalmazásokhoz terveztek. 12 kV névleges feszültséggel és 50/60 Hz-en működő háromfázisú váltakozó árammal, elsődleges feladata a terhelési áramok megszakítása és lezárása, a túlterhelési áramok kezelése, valamint a rövidzárlati áramok kezelése az energiaellátó rendszereken belül. Úgy tervezték, hogy megbízható és hatékony működést biztosítson különféle kültéri környezetben, ez a megszakító jelentősen hozzájárul a teljes áramelosztó rendszer stabilitásához és biztonságához. Bízzon a LiuGao-ban az élvonalbeli megoldásokban, amelyek újradefiniálják a kültéri vákuum-megszakítók mércéit, páratlan teljesítményt és tartósságot biztosítva.

Kérdés küldése

termékleírás

A Liugao egy 630A-es, automata visszakapcsolós kültéri nagyfeszültségű vákuum-megszakító beszállítója. A ZW32-12 sorozatú kültéri nagyfeszültségű vákuummegszakító a kültéri áramelosztó rendszerek kulcsfontosságú eleme. 12 kV névleges feszültségre és 50/60 Hz-en működő háromfázisú váltakozó áramra tervezve, elsődleges funkciói közé tartozik a terhelési áramok megszakítása és zárása, a túlterhelési áramok kezelése és a rövidzárlati áramok kezelése az energiaellátó rendszerekben. Ez a megszakító sokféle környezetben alkalmazható, védelmet és vezérlési képességeket kínál alállomásokban, vidéki elektromos hálózatokban, valamint ipari és bányászati vállalkozások elosztórendszereiben.

A sokoldalú működési mechanizmusokkal felszerelve, beleértve a rugós működtető mechanizmusokat, az állandó mágneses működtető mechanizmusokat (ZW32-12M típus), vagy mindkettő kombinációjával, a termék különféle forgatókönyvekhez illeszthető. Ez a rugalmasság ideális megoldássá teszi az elosztóvezetékek átalakításához és az elosztó automatizálási projektek építéséhez, hozzájárulva a kültéri áramelosztás hatékonyságához, megbízhatóságához és biztonságához.

630A automatikus visszakapcsoló kültéri HV vákuum megszakító működési környezet

Környezeti hőmérséklet: legfeljebb +40 ℃ és nem kevesebb, mint -40 ℃. Az átlagos hőmérséklet 24 órán belül nem haladja meg a +35 ℃-ot.

Magasság: legfeljebb 1000 m.

Relatív páratartalom: az átlagos napi érték nem több, mint 95%, a havi átlagérték nem több, mint 90%.

Földrengés intenzitása: legfeljebb 8 fok szélnyomás: legfeljebb 700 Pa.

Gőznyomás: az átlagos napi érték legfeljebb 2,2 kPa, az átlagos havi érték legfeljebb 1,8 kPa.

Tűz, robbanásveszély, súlyos szennyezés, vegyi korrózió és heves vibráció nélküli telepítési helyek.

630A automatikus visszakapcsoló kültéri nagyfeszültségű vákuum megszakító jellemzői

A ZW32 kültéri vákuummegszakító rugós energiatároló működési mechanizmussal rendelkezik, amely támogatja a kézi, motoros és távirányítós pontokat a nyitási és zárási műveletekhez. Párosítható egy leválasztó kapcsolóval a megszakító oldalán, így kültéri nagyfeszültségű vákuummegszakítót képez, megnövelt látható szigeteléssel és megbízható reteszelő működéssel. Ezenkívül képes kommunikálni a megfelelő vezérlővel a nagynyomású kültéri vákuum-megszakító automatikus visszakapcsolásához, az automatikus szegmentáláshoz és a saját tápellátáshoz, így ideális alkatrésze az áramelosztó automatizálási rendszereknek.

A kompakt és zárt szerkezetű ZW32-12 sorozatú kültéri nagyfeszültségű vákuummegszakító háromfázisú AC 50Hz és 12kV névleges feszültségre alkalmas. Alkalmazásai közé tartozik a nyitó és záró terhelési áramok, a túlterhelési áramok kezelése és a rövidzárlati áramok kezelése városi vagy vidéki áramelosztó rendszerekben. A megszakító miniatűr kialakítása, teljesen zárt szerkezete és egyedi ívkamrás csomagolási technológiája jó tömítési teljesítményt biztosít, így alkalmas magas hőmérsékletű és nedves környezetben való használatra. A ZW32-12 G szakaszolókapcsoló a ZW32 leválasztó kapcsolóelemek kombinációja, amely átfogó megoldást kínál a kültéri nagyfeszültségű vákuummegszakító kapcsolóberendezésekhez.

630A automatikus visszakapcsoló kültéri nagyfeszültségű vákuum megszakító specifikációja

Nem.	Paraméter Név	Mértékegység	Érték
1	Névleges feszültség	kV	12
2	Névleges aktuális	A	630, 1250
3	Névleges frekvencia	Hz	50
4	Névleges megszakító megszakítóáram	kA	20	25
5	Névleges rövidzárlati áram (csúcs)	kA	50	63
6	Névleges csúcsellenállási áram	kA	50	63
7	4s termikus stabilitási áram	kA	20	25
8	Vezérlő áramkör és segédáramkör, tápfrekvencia 1 percig feszültségálló	V	2000
9	Névleges üzemi feszültség és segédfeszültség	V	AC/DC220, DC110/48/24
