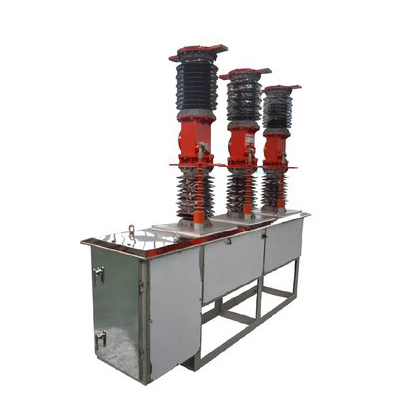

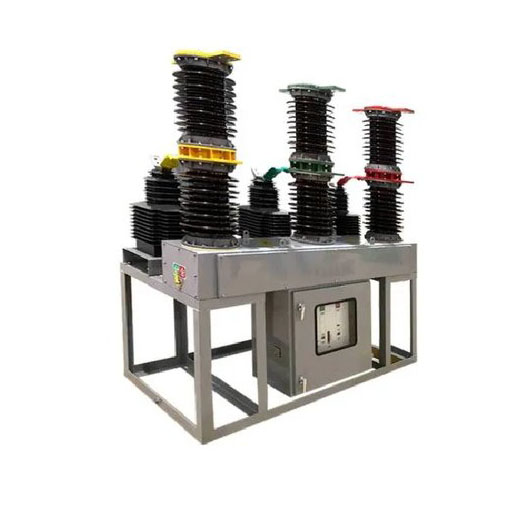

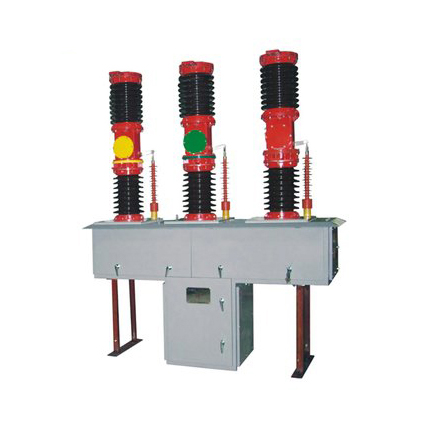

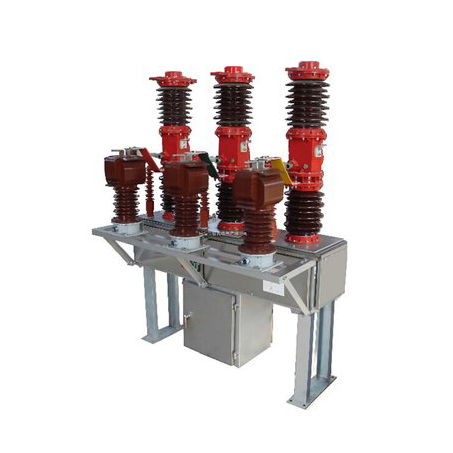

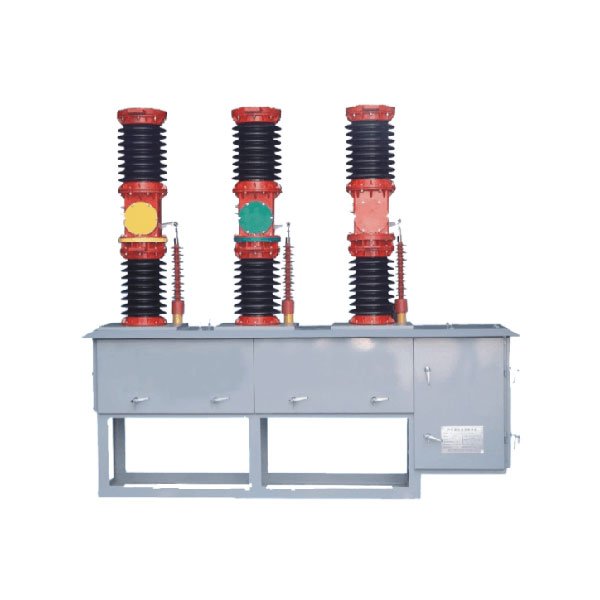

66KV kültéri vákuum megszakító szakaszolóval

A Liugao büszkén áll a beltéri vákuum-megszakítók kiemelkedő gyártójaként, bemutatva a 66KV-os kültéri vákuum-megszakítót szakaszolóval – egy példaértékű elektromos eszközt, amelyet háromfázisú, 50/60 Hz-es váltakozó áramú, 40,5 kV névleges feszültségű rendszerekhez terveztek. Rugós működtetővel vagy elektromágneses működtetővel felszerelt kültéri berendezés pontos vezérlést biztosít az elektromos nyitáshoz és záráshoz. Ezenkívül a kézi működtetés rugalmasságát kínálja, lehetővé téve a kézi tárolást és az elektromos vezérlés hiányában történő működtetést is. A nemzetközi szabványoknak megfelelően tervezték, beleértve az IEC62271-100 "AC nagyfeszültségű megszakítókat" és az IEC-56 "nagyfeszültségű váltakozó áramú megszakítókat", amelyeket a Nemzetközi Elektrotechnikai Bizottság hozott létre, és ez a megszakító felülmúlja a szigorú biztonsági és teljesítményi követelményeket a nagy feszültségáramkör-megszakítási alkalmazások. Bízzon a LiuGao-ban a legkorszerűbb megoldásokban, amelyek újradefiniálják a kültéri vákuum-megszakítók mércéit, biztosítva a páratlan biztonságot, pontosságot és megbízhatóságot.

Kérdés küldése

termékleírás

A Liugao egy 66 KV-os kültéri vákuum-megszakító szakaszolóval szállító. A ZW7-40.5 típusú vákuummegszakítót főként kültéri 36 kV-os villamosenergia-átviteli rendszer vezérlésére és védelmére használják, városi és vidéki áramelosztó hálózatokra, valamint ipari és bányászati vállalkozásokra is vonatkozik a normál működés és a rövidzárlatvédelmi célokra. A szigetelő oszlop terméktípusának általános szerkezete; a vázára épített vákuummegszakító típus, a következő oszlopos vázához porcelánváza. Gyakori működési helyre. Jó tömítéssel, öregedésgátlóval, magas nyomással, égésmentes, robbanásmentes, hosszú élettartamú, kényelmes telepítési és karbantartási funkciókkal rendelkezik.

66KV kültéri vákuum megszakító szakaszolóval Üzemi környezet

1 Környezeti hőmérséklet: -40℃~+40℃;

2 Magasság: ≤1000 m;

3 Maximális szélsebesség 10 km/h, minimális szélsebesség a névleges szinthez (132/230kv) 3,2 km/h;

4 Földrengés intenzitása: ≤8 szint;

5 Minimális névleges kúszótávolság: 31mm/kV;

6 Légszennyezettségi fok: IV.

66KV kültéri vákuum megszakító szakaszoló jellemzőkkel

A ZW7-40.5 kültéri nagyfeszültségű vákuummegszakító főként integrált pólusból, áramváltóból, működtető mechanizmusból és dobozból áll. Az ilyen típusú megszakítók miniatűr kialakításúak, a héj pedig kiváló minőségű acéldobozból készül. Az áramváltók a felhasználói igények szerint választhatók. ZW7-40.5 kültéri nagyfeszültségű vákuum megszakító és hozzáillő intelligens vezérlés kombináció. A kapcsoló nyitási és zárási művelete megvalósítható helyben, illetve a kommunikációs interfészen keresztül távolról is működtethető. A megszakító egyéb információi is továbbíthatók a vezérlőközpontba, és a kommunikációs csatorna választhat kábelt, optikai szálat, GPRS/CDMA-t, GSM-et stb.

66KV kültéri vákuum megszakító szakaszolóval

Nem.	Tétel			Egységek	Paraméterek
1	Névleges feszültség			kV	40.5
2	Névleges	1 perc teljesítményfrekvencia	száraz		95
	szigetelés	ellenáll a feszültségnek	nedves		80
	szint	Villámimpulzus-ellenállási feszültség (csúcs)			185
3	Névleges áram			A	1250, 1600, 2000
4	Névleges rövidzárlati megszakítóáram			kA	20, 25, 31,5
5	Névleges működési sorrend				O-0,3s -CO-180s-CO
6	Névleges rövidzárlati megszakítási áram megszakítási idők			Times	12
7	Névleges rövidre zárt áram (csúcs)			kA	50, 63, 80
8	Névleges csúcsállóság t
9	Névleges rövid idejű ellenállási áram			kA	20, 25, 31,5
10	Névleges rövidzárlati időtartam			S	4
11	Átlagos nyitási sebesség			Kisasszony	1,5 ± 0,2
12	Átlagos zárási sebesség				0,7 ±0,2
13	A névjegyzárás visszapattanásának időtartama			s	≤2
14	Háromfázisú zárás és nyitás szinkron				≤2
15	Nyitvatartási idő				≤150
16	Záróra				≤60
17	A mechanizmus élettartama			Times	10000
18	Névleges üzemi feszültség és aux ilia hurok névleges feszültsége			V	DC220, 1 10, 24
					AC220, 110, 24
19	Fázishurok DC ellenállás (áramváltó nélkül)			uΩ	100
20	Megengedett felhalmozódó kopás – dinamikus és statikus érintkezés vastagsága			mm	3
