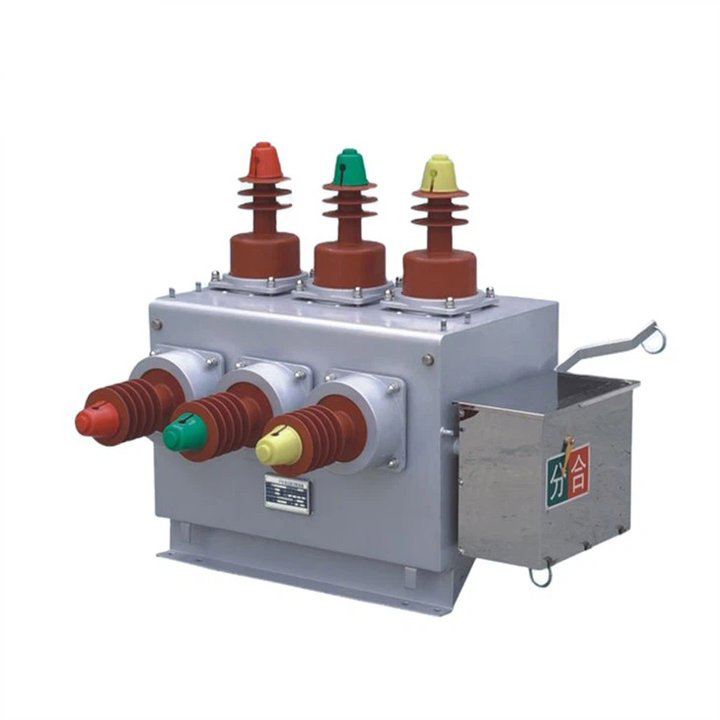

11KV VK típusú nagyfeszültségű vákuum megszakító

A LiuGao büszkén vezet a kültéri vákuum-megszakítók gyártójaként. A 11KV VK típusú nagyfeszültségű vákuum-megszakítót, a kültéri áramelosztó berendezések sarokkövét 12 kV névleges feszültségre és 50 Hz-en működő háromfázisú váltakozó áramra tervezték. Ez a megszakító döntő szerepet játszik a kültéri felsővezetékekben, mint például a vidéki elektromos hálózatokban, városi elektromos hálózatokban, vasutakban, bányákban, kikötőkben és más áramelosztó rendszerekben. A terhelési áramok megszakítására és zárására, a túlterhelési áramokra való reagálásra, valamint az áramellátási rendszeren belüli rövidzárlati áramok kezelésére precízen tervezett ZW10-12F megszakító létfontosságú eleme az elektromos hálózat kapcsolásának és védelmének. Robusztus kialakítása és kültéri kompatibilitása kiválóan alkalmassá teszi a különféle alkalmazásokhoz, biztosítva a megbízható teljesítményt különböző környezeti feltételek mellett. Válassza a LiuGao-t az élvonalbeli innovációkhoz, amelyek újradefiniálják a kültéri vákuum-megszakítók mércéit.

Kérdés küldése

termékleírás

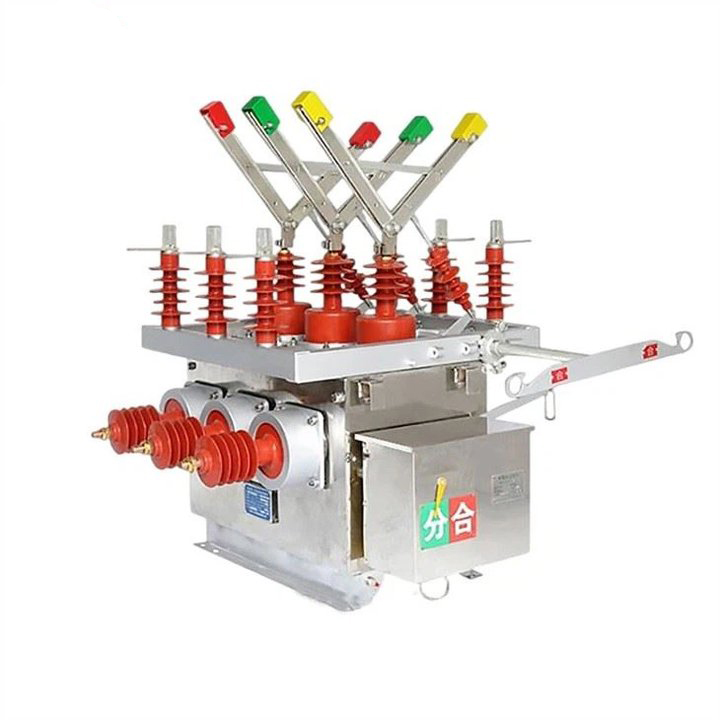

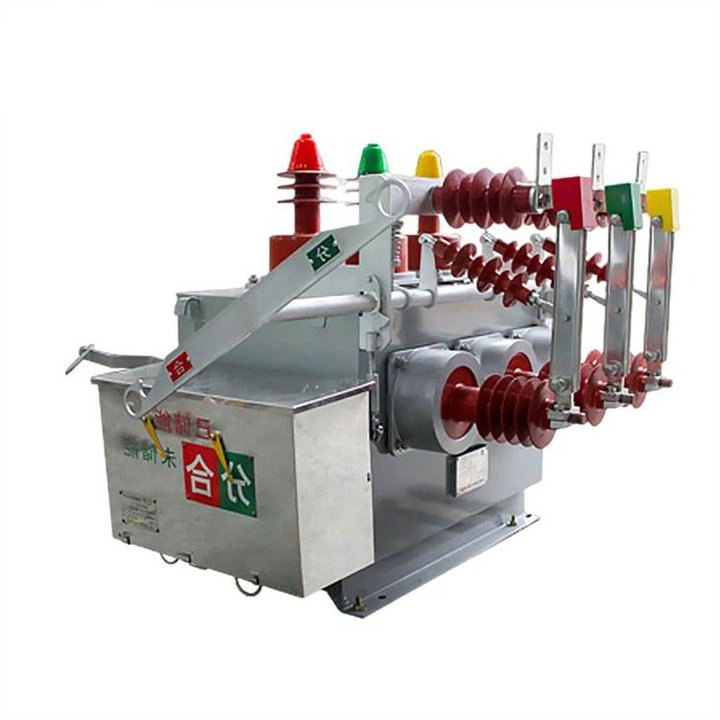

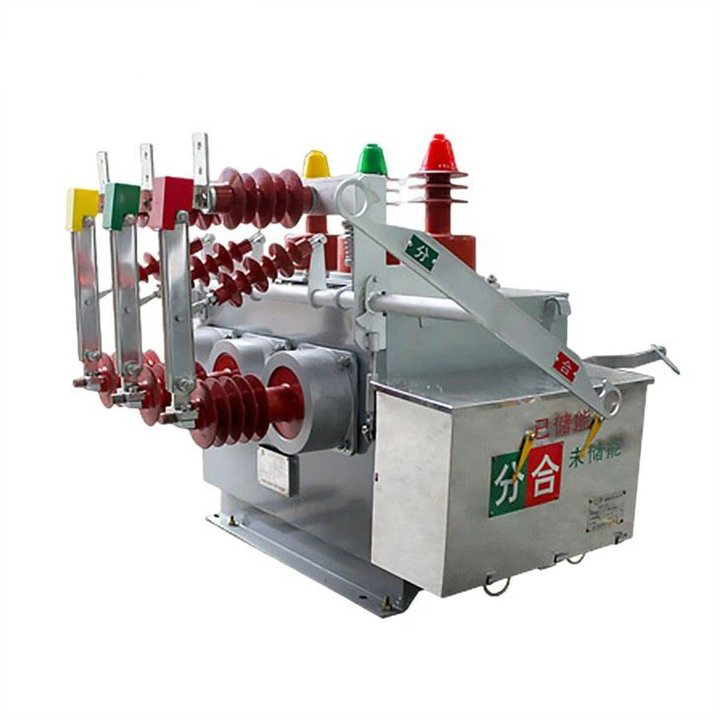

A Liugao egy 11KV VK típusú nagyfeszültségű vákuum megszakító beszállítója. A ZW10-12 kültéri nagyfeszültségű vákuum megszakító (ZW10-12, ZW10-12F, ZW10-12G) egy kültéri áramelosztó berendezés, amelyet 12 kV névleges feszültségre terveztek és három- fázis AC 50Hz. Alkalmazható vidéki villamosenergia-hálózatokban, városi elektromos hálózatokban, vasutakban, bányákban, kikötőkben és más áramelosztó rendszerekben. Kifejezetten kültéri felsővezetékekhez tervezve hatékonyan kezeli az olyan feladatokat, mint a megszakító és záró terhelési áramok, túlterhelési áramok és rövidzárlati áramok az elektromos rendszerben, miközben biztosítja az elektromos hálózat védelmét és kapcsolását.

A ZW10-12 kültéri nagyfeszültségű vákuum-megszakítónk (ZW10-12, ZW10-12F, ZW10-12G) speciális belső páralecsapódásgátló intézkedéseket alkalmaz, amelyek optimális szigetelést biztosítanak a dobozon belül. Az átviteli módszer magában foglalja a szabadalmaztatott technológiát, amely egyszerű telepítést és megbízható működést kínál a megszakító mechanikai meghibásodások okozta teljesítményproblémák megelőzésére. Ez a megszakító olaj vagy gáz nélkül működik, ami kompakt és könnyű kialakítást eredményez. A CT védelemmel nagy söntáramokat képes kezelni, minimálisra csökkentve a szennyezést és szükségtelenné teszi a karbantartást. A vezérlési mód lehet elektromos vagy kézi, sokoldalú működést és karbantartást biztosítva.

Összefoglalva, a ZW10-12 kültéri nagyfeszültségű vákuum-megszakító robusztus kialakításával, hatékony teljesítményével és a különféle kültéri áramelosztási forgatókönyvekhez való alkalmazkodóképességével tűnik ki.

11KV VK típusú nagyfeszültségű vákuum megszakító

Beépítési mód: oldalra szerelhető, középre szerelhető

Környezeti levegő hőmérséklet: felső határ +40C, alsó határ -30C; ;

Magasság: ≤2000m (ha a magasságot növelni kell, a névleges szigetelési szintet ennek megfelelően kell növelni);

Szélnyomás: legfeljebb 700 Pa (34 m/s szélsebességnek felel meg);

Amplitúdó: földrengés intenzitása 8 fok;

Szennyezettségi szint: I. osztály;

Maximális napi hőmérsékletkülönbség: legfeljebb 25 C.

11KV VK típusú nagyfeszültségű vákuum megszakító specifikáció

Modell		ZW10-12, ZW10-12F, ZW10-12G

Szám	Paraméter		Mértékegység	Érték
1	Névleges feszültség		kV	12
2	Névleges áram		A	630
3	Névleges frekvencia		Hz	50
4	Teljesítmény-frekvencia-ellenállási feszültség		kV	42/48
5	Villámimpulzus feszültség (csúcsérték)		kV	75/85
6	Névleges rövidzárlati megszakítóáram		kA	16	20	25
7	Névleges rövidzárlati áram (csúcsérték)		kA	40	50	50
8	Névleges rövid idejű ellenállási áram		kA	16	20	25
9	Névleges csúcsellenállási áram		kA	40	50	50
10	Névleges rövidzárlati időtartam		S	4
Il	Névleges műveleti sorrend			Pontok-0.3s-Kombinált pontok-180s-Kombinált pontok
12	Névleges rövidzárlati áram megszakítási idők		Másodrendű	30
13	Mechanikai élettartam		Másodrendű	10000
14	A mozgó érintkező lehetővé teszi a kopás halmozott vastagságát		mm	3
15	Névleges üzemi feszültség CT típusú rugós működtető mechanizmussal	zárótekercs	V	DC vagy AC 220V
		Nyitó tekercs
16	A túláram kioldó tekercs névleges üzemi árama		A	5
17	súly		Kg	150
