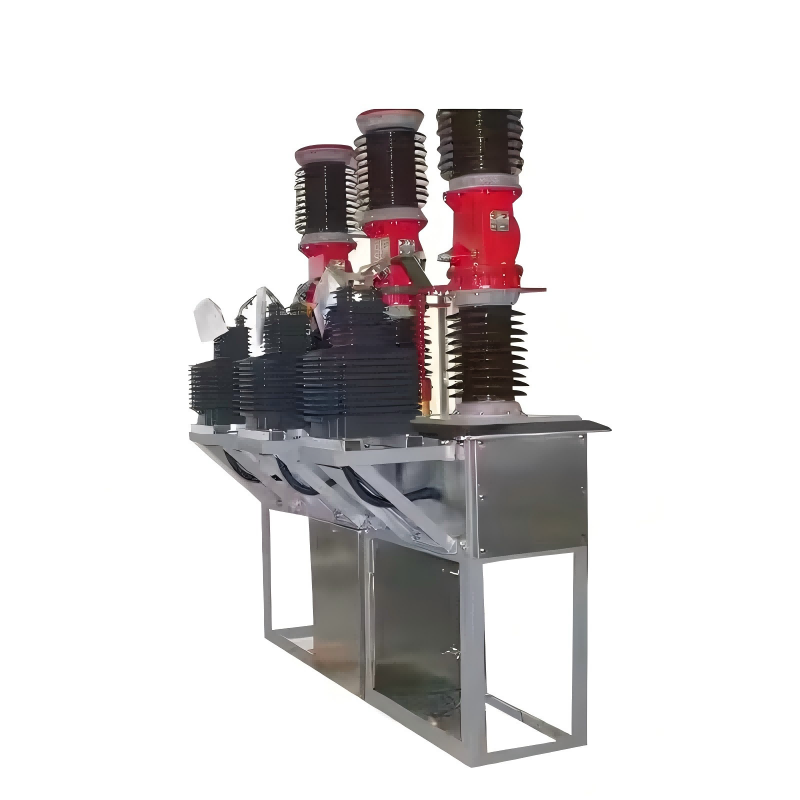

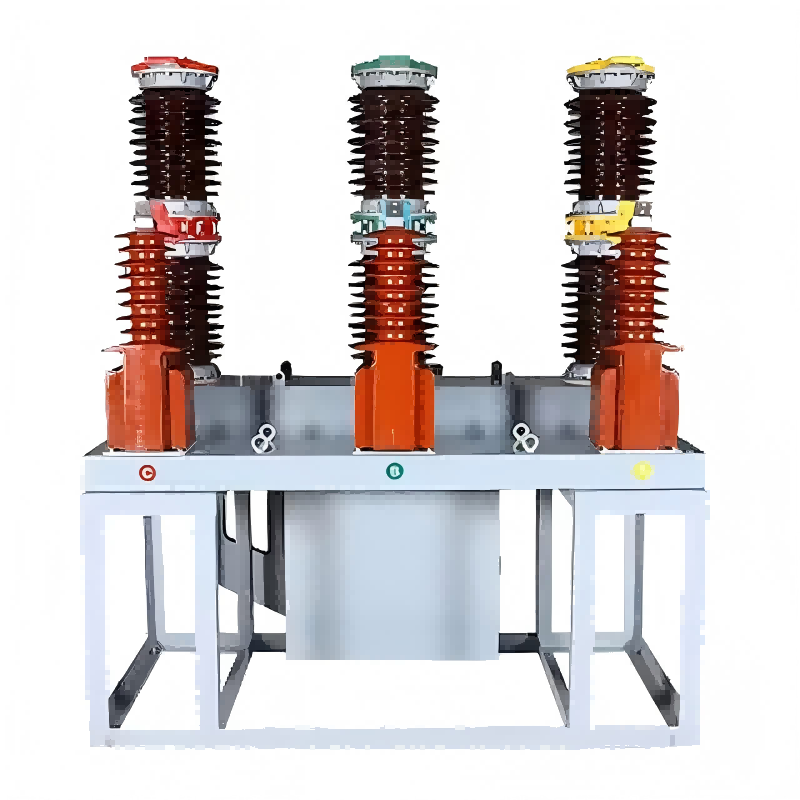

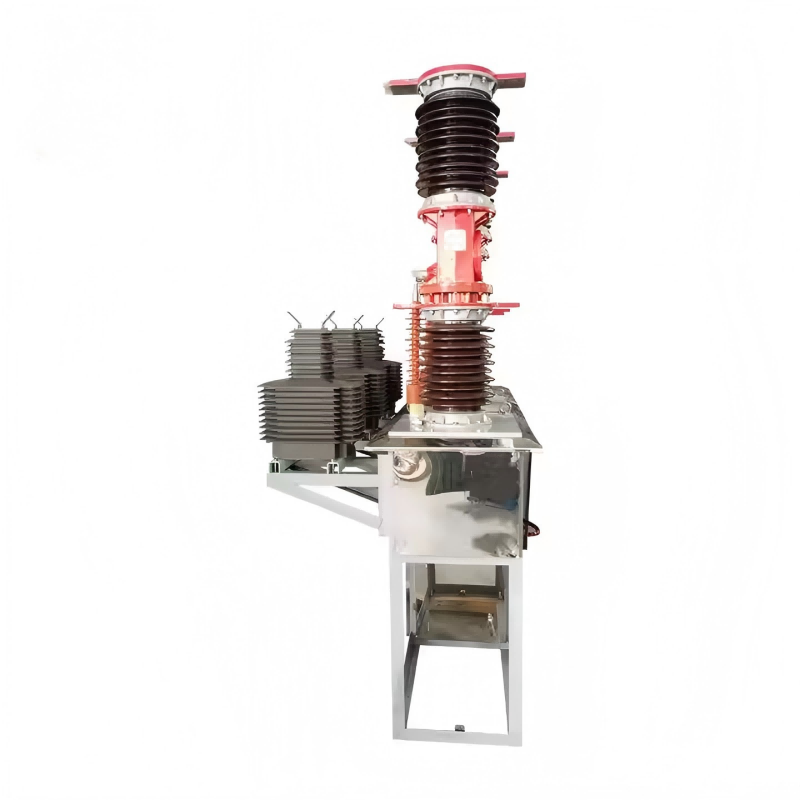

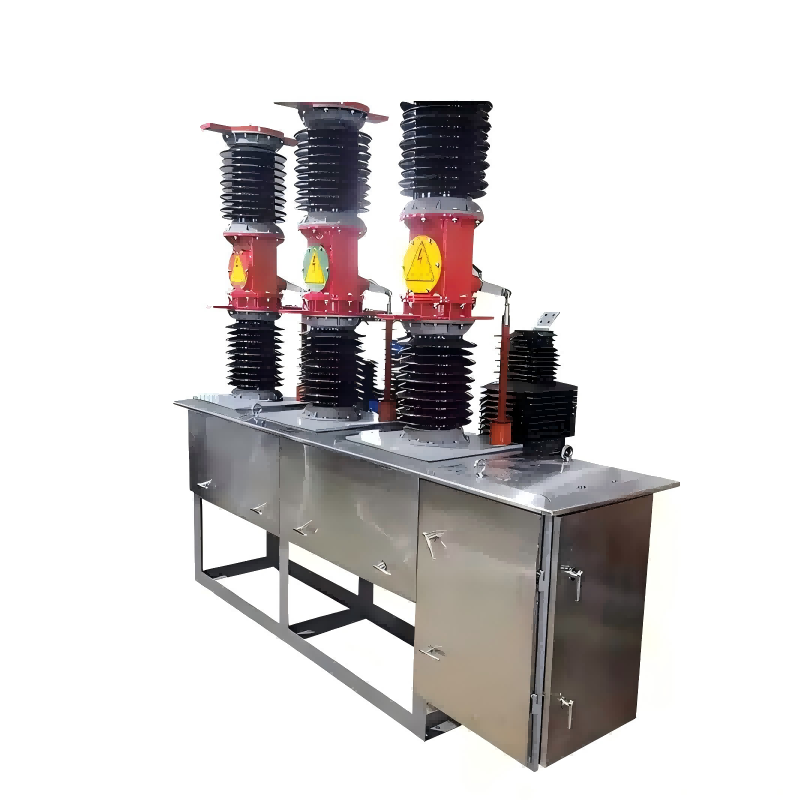

ZW7 33kv 40,5kv kültéri alállomás típusa nagyfeszültségű vákuum megszakító

A Lugao ZW7 33kv 40,5kv kültéri alállomási típusú nagyfeszültségű vákuum-megszakítói túlfeszültség-védelmi eszközök, amelyek nagy alállomásokban és UHV távvezetékekben használhatók. A Lugao élvonalbeli porcelán szinterezési technológiát és külön gyártósort alkalmaz, amely havonta több száz darab gyártására képes. Ezek a termékek teljes mértékben megfelelnek a GB és az IEC szabványoknak. Minden levezető átfogó típus- és gyári vizsgálaton esik át a megbízható termékminőség biztosítása érdekében.

Modell:7

Kérdés küldése

termékleírás

A Lugao ZW7 33kv 40,5kv kültéri alállomási típusú nagyfeszültségű vákuum megszakítóit elsősorban az alállomási kijáratok vonalvédelmére és vezérlésére, az ipari és bányászati vállalkozások áramelosztására, valamint városi és vidéki elektromos hálózatokra használják. Ez a termék vákuumíves oltási elvet alkalmaz SF6 gázszigeteléssel kombinálva, amely egyesíti a vákuumkapcsolók magas megszakítási teljesítményét a gázszigetelés kiváló kültéri alkalmazkodóképességével. Alkalmas kültéri oszlopra szerelt telepítésre, gyakori üzemeltetésre és nagy magasságban történő elhelyezésre.

A ZW7 sorozatú megszakítók nagy teljesítményű vákuummegszakítókat használnak, amelyek névleges árama 1250A és 2500A között van. Karbantartást nem igényelnek, hosszú elektromos élettartammal rendelkeznek, és alacsony lekapcsolási áramot kínálnak. A rugós működtető mechanizmus lehetővé teszi az elektromos és kézi működtetést is, támogatja a távirányítót és az automatizálási rendszer integrációját. A rozsdamentes acél ház IP65-ös besorolást kapott, így hatékonyan ellenáll a különféle kültéri környezeteknek. Kompakt és könnyű kialakítása lehetővé teszi a közvetlen telepítést közműoszlopokra vagy kültéri platformokra. A Lugao megszakítói átfogó minőség-ellenőrzési folyamaton estek át, beleértve a teljesítmény-frekvencia-tűrő feszültség- és villámtúlfeszültség-tesztek teljes sorozatát. Számos nemzetközi tanúsítványt is kaptak, mint például CE és ISO. A Lugao automatizált gyártósorral és átfogó vizsgálóberendezés-készlettel büszkélkedhet, amely biztosítja a nagy gyártási mennyiséget és a magas minőséget. Minden egyes megszakító több mint 200 mechanikai működési cikluson és teljesítményteszten megy keresztül, mielőtt elhagyja a gyárat. A Lugao személyre szabott szolgáltatásokat kínál, egyedi specifikációkat tervezve az ügyfelek igényeinek megfelelően. Elegendő leltárt tartunk fenn a szabványos modellekből, és szerelési útmutatót, üzembe helyezést és élettartam-karbantartási támogatást nyújtunk.

ZW7 nagyfeszültségű vákuum-megszakító Műszaki előírások

ltem	Egység	Paraméter
Feszültség, áram paraméterek
Névleges feszültség	KV	40.5
Névleges rövid idejű teljesítmény-frekvencia-ellenállási feszültség (1 perc)	KV	95
Névleges villámimpulzus-ellenállási feszültség (csúcs)	KV	185
Névleges áram	A	1250, 1600, 2000
Névleges rövidzárlati megszakítóáram	KV	25,31.5
Névleges működési sorrend		0-0,3s-C0-180s-C0
Névleges rövidzárlati áram megszakítási idők	alkalommal	12
Névleges rövidzárlati záróáram (csúcs)	KA	63.80
Névleges csúcsellenállási áram	KA	63.80
Névleges rövid idejű ellenállási áram	KA	25,31.5
Névleges rövidzárlati áram időtartama	S	4
Átlagos nyitási sebesség	MS	1,5±0,2
Átlagos zárási sebesség	MS	0,7±0,2
Kapcsolattartó zárási visszapattanási ideje	MS	＜5
Háromfázisú zárás(nyitott) szinkronizálási hiba	MS	＜2
Záróra	MS	<150
Nyitvatartási idő	MS	<60
Mechanikai élettartam	alkalommal	10000
Névleges üzemi feszültség és segédáramkörök névleges feszültsége	V	DC220.AC220
A kör minden fázisának egyenáramú ellenállása (transzformátor nélkül)	μQ	<100
Dinamikus, statikus érintkezés lehetővé teszi a kopás vastagságát	MM	3
Súly	KG	800
