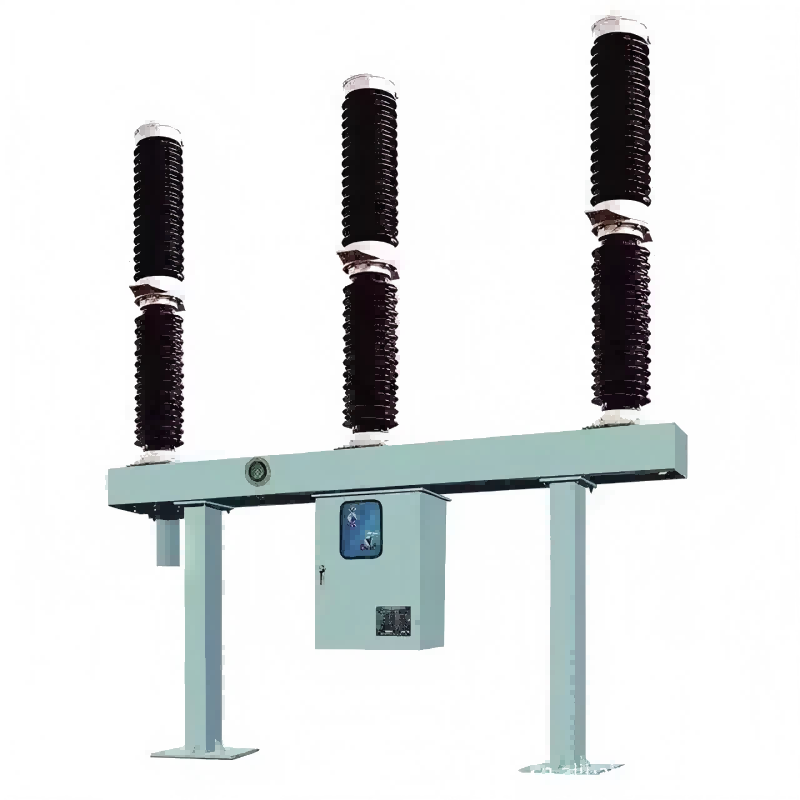

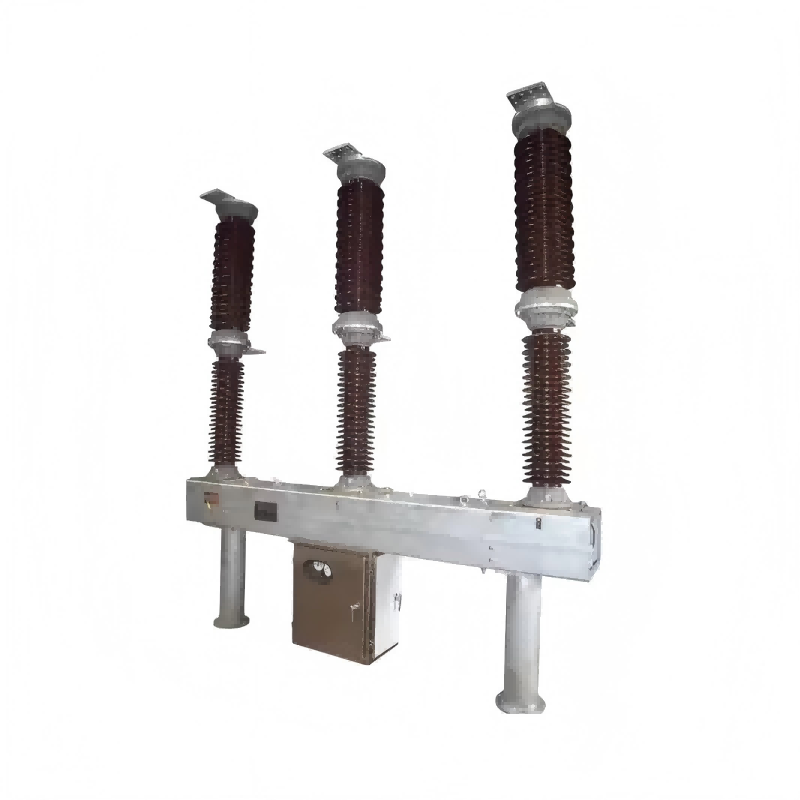

Nagyfeszültségű három pólusú 220 kV 330 kV SF6 gázkutató

Lugao Power Co., Ltd. Van egy speciális műhely, amelynek célja a nagyfeszültségű SF6 gázmegszakítók előállítása. Tervezési technológiája az iparág vezetője. Az LW sorozatú SF6 megszakítók egynyomású ív oltó kamrát és önellátó ív-oltó technológiát használnak, kén-hexafluorid gáz felhasználásával mind szigetelő, mind íves hatású közegként. Egy külön ív -oltó kamra légáramot generál a nyitási folyamat során, az ív hűtésével és megszakítja az áramot.

Kérdés küldése

termékleírás

Termék Bevezetés

Az LW sorozat önellátó SF6 megszakítók hárompólusú/egypólusú AC 50Hz/60Hz-es kültéri nagyfeszültségű erőátviteli és átalakító berendezések, amelyeket a névleges áram, a hibaáram vagy a kapcsoló vonalak megnyitásához vagy kikapcsolásához használnak, az energiaátviteli és az elosztó rendszerek védelme és működtetése. Meg tudják hajtani a nyitó, bezárási és gyors automatikus újjáépítési műveleteket. A névleges feszültségek 45 kV -tól 330 kV -ig terjednek, és az alaprendszer egy tartó porcelán perselyből, ív -oltó egységből, hidraulikus/tavaszi működési mechanizmusból és intelligens sűrűségvezérlőből áll. A független ív -oltó kamra sűrített légáramot generál a nyitási folyamat során, hogy hatékonyan lehűtse az ívet és megszakítsa az áramot. A teljesen zárt gázkeringési kialakítás biztosítja a megbízható működést különböző környezetekben. Egyszerű felépítésű, egyszerű és gyors karbantartás, alacsony energiafogyasztás, alacsony működési energiaigény, nagy megbízhatóság, könnyű telepítés és alacsony zaj.

Meghatározás

Beír	Kültéri, porcelán persely
Frekvencia	50Hz/60Hz
Rendszer üzemeltetési feszültség	132KV
Névleges feszültség	145 kV/220 kV/330 kV
Működési sorrend	O-0.3S-CO-3 perc-CO
Az utazási tekercsek száma	2
A tekercsek bezárásának száma	1
Az aux.Contacts száma:	10no, 10nc
Eloltó közeg	Sf6
Fázisonkénti szünetek száma	1
A motor által vett idő a rugó űrlap feltöltéséhez teljesen felszámított helyzetbe	<30SC
A működési mechanizmus típusa	Tavaszi töltés
A névleges teljesítményfrekvencia ellenáll a feszültségnek (1000 méternél kisebb magasságban)	325 kV
Névleges villámimpulzus ellenállni a feszültségnek (1000 m -nél kisebb magasságban)	750 kV
Üzemeltetési mechanizmus	Egyoszlop, három pólus
Kúszókori távolság	31 mm/kV
Minősített megszakító áram	31,5KA/3 másodperc
Névleges normál áram	3150a
A névleges rövidzárlat -előállítási áram	80KA csúcs
