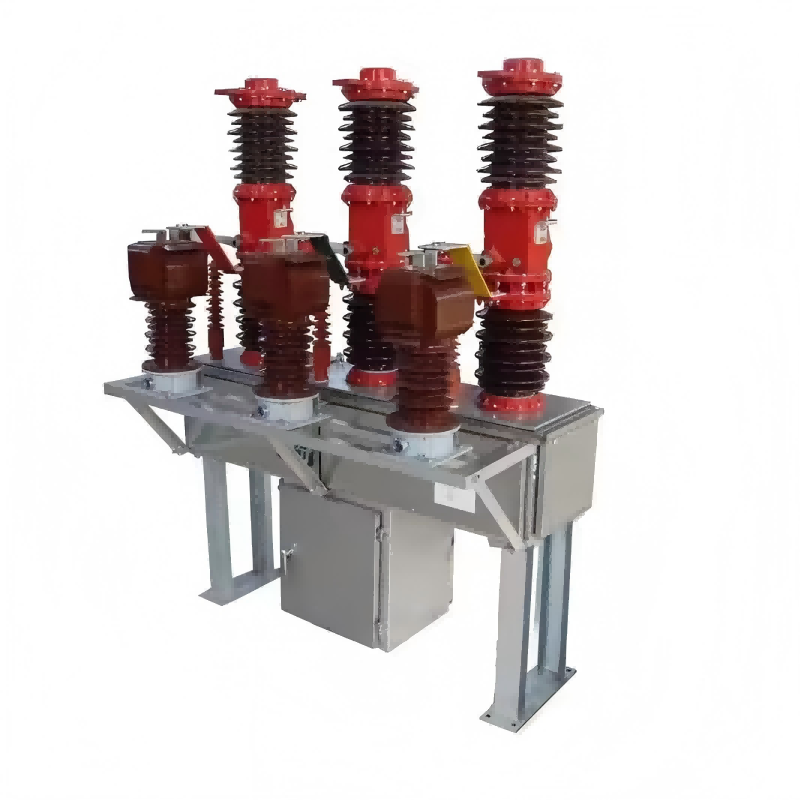

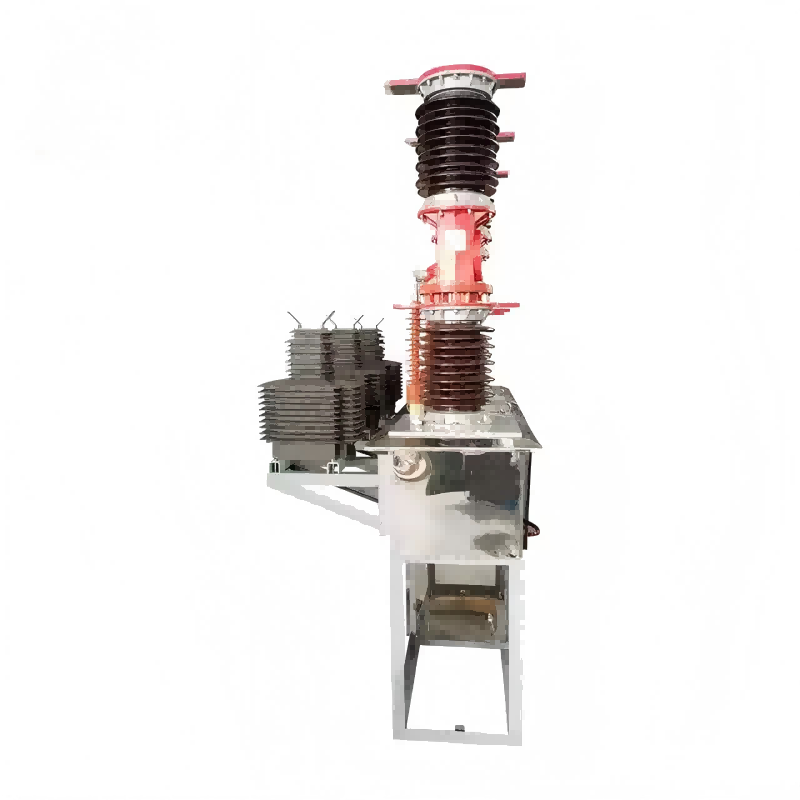

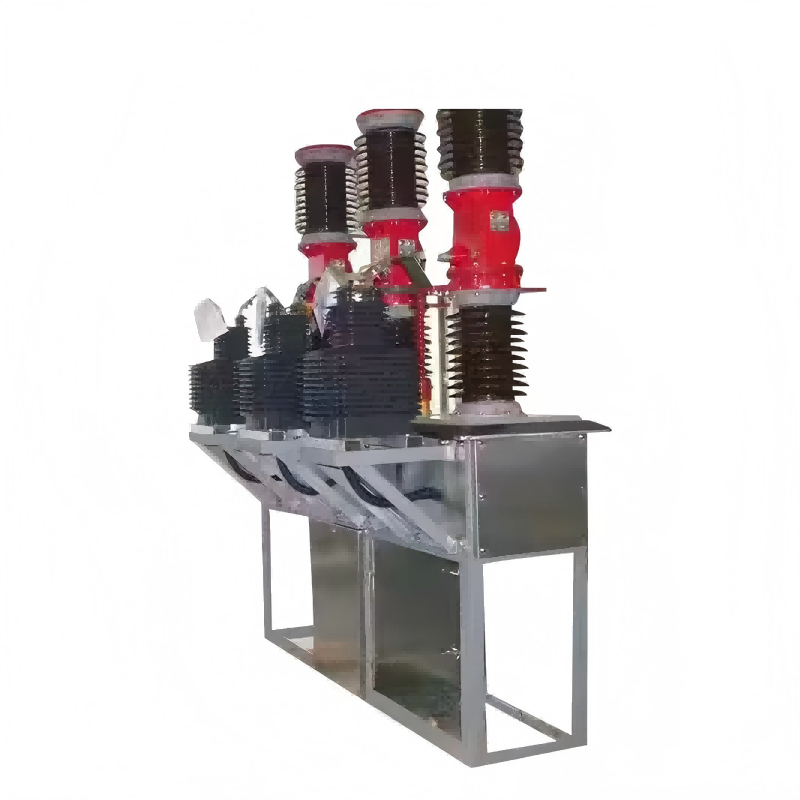

Háromfázisú nagyfeszültség 35 kV 40,5 kV vákuumkusz megszakítója transzformátorral

A Lugao önállóan kifejlesztett és előállított háromfázisú nagyfeszültségű, 35 kV-os 40,5kV-os vákuum-megszakítója a transzformátorral alkalmas a városközi energiaelosztó hálózatokhoz, biztosítva az elektromos hálózat biztonságos működését és rövidzárlat védelmét biztosítva. Jó tömítési teljesítménye van, és könnyen telepíthető és karbantartható. Az ügyfelek otthon és külföldön dicsérték.

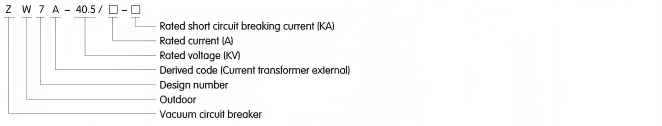

Modell:ZW7-40.5

Kérdés küldése

termékleírás

Termék Bevezetés

A ZW7-40.5 sorozatú kültéri nagyfeszültségű vákuummegszakítókat úgy tervezték, hogy háromfázisú energiarendszerben használják, 50 Hz-en és 40,5 kV-os feszültségű feszültségben. Ezeket a terhelési áram leválasztására és csatlakoztatására, a túlterhelési áram és a rövidzárlati áram felhasználásával használják.

Meghatározás

Nem.	Leírás			egység	adat
1	Névleges feszültség			KV	40.5
2	Névleges szigetelési szint	1 perc energiafrekvencia ellenáll a feszültségnek	Száraz teszt	KV	95
		1 perc energiafrekvencia ellenáll a feszültségnek	Nedves teszt		80
		Villám impulzus ellenáll a feszültségnek (csúcs)			185
3	Névleges áram			A	1250 ； 1600 ； 2500
4	Névleges rövidzárlat-törésáram			A	20 ； 25 ； 31.5
5	Névleges működési sorrend				O-0.3S-CO-180S-CO
6	Névleges rövidzárlat-törésáram-ciklus			küzdelem	12
7	A névleges rövidzárlat záró áram (csúcsérték)			A	50; 63; 80
8	A névleges csúcs ellenáll az áramnak			A	50; 63; 80
9	Minősített rövidzárlat ellenáll az áramnak			A	20; 25; 31.5
10	Minősített rövidzárlat időtartama			S	4
11	Érintkezési nyitási távolság			Mm	22 ± 2
12	Érintkezési nyitási távolság			Mm	4 ± 1
13	Átlagos utazási sebesség			M/s	1,5 ± 0,2
14	Átlagos zárási sebesség			M/s	0,7 ± 0,2
15	Kapcsolattartási bezárási idő			SM	≤2
16	Háromfázisú fő megszakító (SUB) kapcsolási szinkronizálási időkülönbség			SM	≤2
17	Záróra			SM	≤150
18	Utazási idő			SM	≤60
19	Mechanikai élettartam			küzdelem	10000
20	Névleges működési feszültség - a kiegészítő áramkör feszültsége			V	DC110 / 220 AC110 / 220
21	Az egyes fázisáramkörök DC ellenállása (a transzformátor kivételével)			baba	≤100
22	Súly			Kg	800
