Milyen tényezőket kell figyelembe venniük a mérnököknek a gyűrűs főegység kiválasztásakor?

A megfelelő gyűrűs főegység kiválasztása kritikus döntés, amely befolyásolja a középfeszültségű elosztó hálózatok megbízhatóságát, biztonságát és működési hatékonyságát. A mérnökök számára a választás túlmutat az alapvető specifikációkon – magában foglalja a rövidzárlat-ellenállási képességek, a szigetelési technológia, a környezeti feltételek és a hosszú távú karbantartási stratégiák értékelését. Egy rosszul kiválasztottRing főegységnem tervezett leállásokhoz, megnövekedett ívvillanási kockázatokhoz és magasabb teljes birtoklási költséghez vezethet. Ezért a terhelésmegszakító kapcsolók, a hibamegszakító mechanizmusok és a burkolatok besorolása közötti kölcsönhatás megértése elengedhetetlen minden robusztus energiaellátó rendszer kialakításához.

A Lugao Power Co., Ltd.-nél évtizedeket töltöttünk az RMU mérnöki megközelítésének finomításával. Ebben a cikkben lebontjuk azokat a technikai tényezőket, amelyek a kiválasztási folyamatot befolyásolják. A dielektromos tulajdonságoktól a jövőbeli skálázhatóságig biztosítunk egy ellenőrzőlistát, amely igazodik mind az IEC, mind az IEEE szabványokhoz. Függetlenül attól, hogy szélerőműparkhoz, adatközponthoz vagy ipari üzemhez tervez másodlagos elosztóhálózatot, ezek az ismeretek segítenek a magabiztos, adatvezérelt döntés meghozatalában. Üzemünk évente több mint 10 000 egységet gyárt, és megtanultuk, hogy a sikeres projektek mindig a Ring főegységével kapcsolatos megfelelő kérdések feltevésével kezdődnek.

Tartalomjegyzék

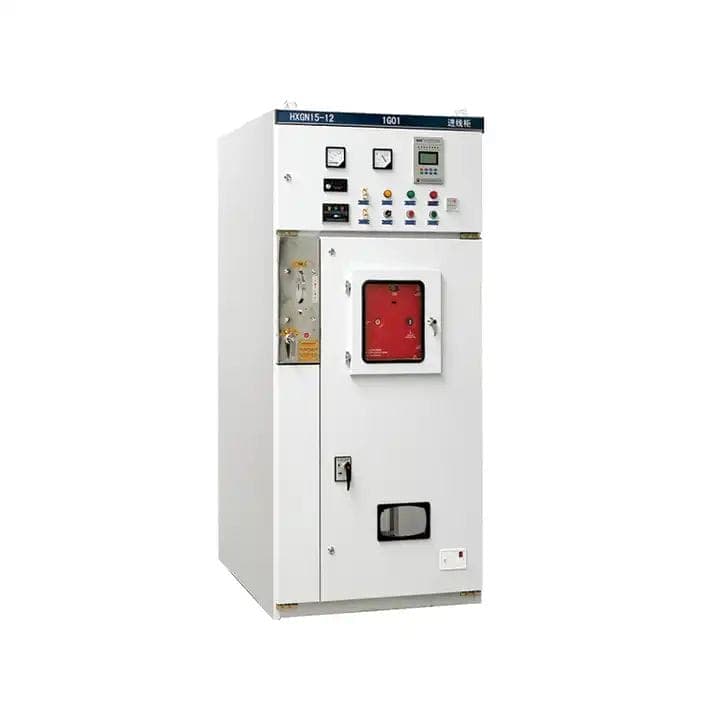

1. Melyek azok a legfontosabb elektromos paraméterek, amelyek meghatározzák a gyűrűs főegység teljesítményét?

Amikor a mérnökök meghatároznak egy gyűrűs főegységet, az elsődleges elektromos paraméterek képezik minden tervezési számítás gerincét. Ezek a paraméterek határozzák meg, hogy az RMU képes-e kezelni a normál terhelési áramokat, tranziens túlfeszültségeket és rövidzárlati körülményeket a hálózat veszélyeztetése nélkül. A Lugao Power Co., Ltd.-nél gyárunk ragaszkodik ahhoz, hogy minden paramétert típustesztekkel ellenőrizzünk, és azt javasoljuk, hogy a mérnökök kérjenek harmadik féltől származó tesztjelentéseket. Az alábbiakban felsoroljuk azokat a kritikus elektromos paramétereket, amelyeket elemezni kell.

• Névleges feszültség (Ur):Jellemzően 12 kV, 24 kV vagy 36 kV a másodlagos elosztáshoz. Az RMU-nak ki kell bírnia a folyamatos üzemi feszültséget és az ideiglenes túlfeszültségeket (pl. 1,2-szeres Ur 8 órán keresztül). Üzemünk Ring Main Unit modelljei 12 kV és 40,5 kV közötti feszültséget fednek le, a 24 kV-os változatoknál 1,5-szeres villámimpulzus-ellenállási feszültség 95 kV.
• Névleges áram (Ir):Az általános értékek a 630A vagy 1250A az adagoló- és hurokalkalmazásoknál. De fontolja meg: az RMU várhatóan kezelni fogja a terhelés növekedését a jövőben? Gyakran javasoljuk a mérnököknek, hogy 1250A-es főgyűjtősínt válasszanak még akkor is, ha a kezdeti terhelés 400A, mert gyári adataink szerint az alállomások 70%-a öt éven belül kibővül.
• Rövid idejű ellenállási áram (Ik):Általában 20kA/1s, 25kA/3s vagy 31,5kA/1s. Ez az a képesség, hogy mechanikai vagy termikus károsodás nélkül elviseli a rövidzárlati áramot. Magas hibaszintű ipari hálózatokhoz minimum 25 kA/3s-ot ajánlunk. A Lugao Power Co., Ltd. A gyűrűs főegység 31,5 kA/3s-ot ér el minden gyűjtősín csatlakozáson.
• Csúcs ellenállási áram (IP):2,5-szeres Ik (pl. 50 kA 20 kA RMU esetén). Ez az elektrodinamikus ellenállás biztosítja, hogy a vezetők ne taszuljanak vagy deformálódjanak a hiba első csúcsa során.
• Névleges rövidzárlati kapacitás:A terhelésmegszakító kapcsolóknál ez a hiba miatti lezárási képesség. Üzemünk egységei 63 kA csúcsáramra vannak méretezve, ami robusztus zárást biztosít a legrosszabb forgatókönyvek esetén is.
• Belső ívosztályozás (IAC):Az IEC 62271-200 szabvány IAC-besorolásokat határoz meg, például AFL/AFLR 12kV 20kA/1s. Mindig azt tanácsoljuk a mérnököknek, hogy adják meg az IAC-t akadálymentesítéssel (pl. AFL korlátozott hozzáférés esetén). Lugao Power Co., Ltd. IAC A FL 31,5 kA/1s-t biztosít az összes Ring Main Unit burkolatán.

Ezeken kívül vegye figyelembe a teljesítményfrekvencia-tűrő feszültséget (száraz és nedves) és a részleges kisülési szinteket. Egy 24 kV-os RMU esetében az 1 perces teljesítmény-frekvencia-tűrésnek 50 kV-nak kell lennie. A részleges kisülés kezdőfeszültségének 1,1 Ur felett kell lennie. Üzemünk minden gyűrűs főegységhez automatikus PD-tesztet használ a szállítás előtt. Az alábbi táblázat összefoglalja az LGU-RMU sorozatra vonatkozó szabványos paramétereinket, amelyeket a mérnökök viszonyítási alapként használhatnak.

Végül a mérnököknek ellenőrizniük kell az integrált megszakítók névleges rövidzárlati megszakítóképességét. Tapasztalataink szerint gyakori hiba, hogy figyelmen kívül hagyják a tranziens helyreállítási feszültség (TRV) jellemzőit. Üzemünk biztosítja, hogy minden vákuummegszakítóval ellátott Ring Main Unit megfeleljen a TRV C2 vagy E2 osztálynak. Ne feledje: az elektromos paraméterek nem függetlenek; például a magasabb Ir gyakran csökkenti a rövidzárlati ellenállást a termikus korlátok miatt. Mindig végezzen keresztellenőrzést a gyártó által biztosított leértékelési görbék használatával.Lugao Power Co., Ltd.kérésre ingyenes szimulációs jelentéseket biztosít.

2. Hogyan hat a szigetelő közeg (SF6 vs. száraz levegő vs. szilárd anyag) a megbízhatóságra és a környezeti megfelelőségre?

A gyűrűs főegység belsejében lévő szigetelő közeg több, mint egy dielektrikum – ez határozza meg a karbantartási időközöket, a szivárgási kockázatokat, és még a hatósági elfogadást is. A legtöbb mérnök ismeri az SF6-ot (kén-hexafluorid) kiváló ívoltó tulajdonságai miatt, de a növekvő környezetvédelmi előírások (F-gáz szabályozás, EU 517/2014) alternatívákat sürgetnek. Üzemünk SF6 szigetelésű és környezetbarát száraz levegő + szilárd szigetelésű Ring Main Unit vezetékeket egyaránt kifejlesztett. Az alábbiakban bemutatjuk, hogy az egyes médiumok hogyan befolyásolják a választást.

• SF6-szigetelt RMU:Kompakt méretet (akár 70%-kal kisebb, mint a légszigetelt), nagy dielektromos szilárdságot (a levegő háromszorosa) és élettartamra szigetelt szerkezetet kínál. Az SF6 globális felmelegedési potenciálja (GWP) azonban 23 500. Az évi 0,1% alatti szivárgás elfogadható, de rendszeres gázsűrűség-ellenőrzés szükséges. A Lugao Power Co., Ltd. Az SF6 Ring főegység lézerrel hegesztett rozsdamentes acél tartályokat használ, amelyek éves szivárgása kevesebb, mint 0,01%.
• Száraz levegő / N2-szigetelt RMU:Tisztított levegőt vagy nitrogént használ 1,2–1,5 bar nyomáson. GWP=0, nincs jelentési kötelezettség, de nagyobb burkolatméreteket (20-30%-kal nagyobb) és alacsonyabb dielektromos szilárdságot igényel. Üzemünk szárazlevegős RMU-ja 1,4 bar abszolút nyomás mellett megfelel a 24 kV-os névleges feszültségnek, és alapfelszereltségként tartalmazza az aktív nyomásfelügyeletet.
• Szilárd szigetelt RMU:Az epoxigyanta tokozás teljesen kiküszöböli a gázszivárgást. Rendkívül robusztus a vibrációnak kitett környezetekhez, például offshore platformokhoz. Hátránya: nagyobb súly és korlátozott javíthatóság. A városi alállomások esetében szilárd szigetelésű gyűrűs főegységünk 100%-ban zöld hitelesítést és részleges kisülésmentes teljesítményt kínál.

A megbízhatóság szempontjából vegye figyelembe a működési környezetet. A magas páratartalmú tengerparti területeken az SF6 és a szilárd szigetelés jobb, mert a száraz levegős rendszerek további szárítópatronokat igényelhetnek. Hideg éghajlaton (-25°C alatt) az SF6 cseppfolyósodhat, hacsak nem használnak fűtőtesteket vagy gázkeverékeket (SF6/N2). Üzemünk ezt egy speciális gázkeverékkel oldja meg a sarkvidéki gyűrűs főegységünkben. Ezenkívül értékelje a gyártó azon képességét, hogy elvégezze a helyszíni utántöltést. Lugao Power Co., Ltd. globális szervizcsapatokat biztosít mind az SF6-ra, mind a környezetbarát médiára.

A környezetvédelmi megfelelés most már nem alku tárgya. Sok közüzemi pályázat életciklus-értékelést (LCA) igényel. Üzemünk LCA-t végzett az RMU-portfóliónkra vonatkozóan, ami azt mutatja, hogy a szárazlevegős gyűrűs főegység 30 év alatt 98%-kal csökkenti a szénlábnyomot az SF6-hoz képest. A Green Building tanúsítványokon (LEED, BREEAM) dolgozó mérnökök számára az alacsony GWP RMU kiválasztása hozzájárulhat a kreditekhez. Az SF6 azonban továbbra is páratlan kompaktságot kínál a földalatti alállomások számára. A döntési mátrixnak a következőket kell tartalmaznia: helyszűke, szivárgásfigyelő képesség és helyi környezetvédelmi előírások. A Lugao Power Co., Ltd.-nél hibrid megoldást kínálunk: SF6 főtartály szárazlevegős kábelrekeszekkel, kiegyensúlyozó teljesítmény és fenntarthatóság.

3. Miért kell a mérnököknek a kiválasztás előtt értékelniük a hibaelhárítási és megszakítási kapacitásokat?

A hibaelhárítási és megszakítási képességek minden Ring főegység biztonsági hálóját jelentik. Míg a terhelés megszakító kapcsoló megszakíthatja a terhelési áramokat a névleges áramig, a hibahelyzet megköveteli, hogy az RMU rövidzárlatba zárjon (termelő kapacitás), majd megszakítsa a hibaáramot (megszakító képesség) – gyakran az upstream védelemmel együttműködve. Üzemünk tanúi voltak olyan meghibásodásoknak, amelyek során a mérnökök azt feltételezték, hogy az RMU szakaszolókapcsolója képes kezelni a megszakítóhoz hasonló hibafeladatokat. Ez egy veszélyes tévhit.

• Hibaelhárítási kapacitás (csúcsérték):A gyűrűs főegység terhelés-megszakító kapcsolója esetében az előállítási kapacitás általában a névleges rövid idejű áram 2,5-3-szorosa. Egy 25 kA/3s RMU esetében a gyártási kapacitásnak legalább 62,5 kA csúcsnak kell lennie. Üzemünk minden tételt szintetikus tesztáramkörrel tesztel, hogy igazolja a teljesítményt a legrosszabb aszimmetria mellett.
• Hibamegszakító képesség (RMS):A szabványos terhelésmegszakító kapcsolók nem a rövidzárlati áramok megszakítására szolgálnak; biztosítékokra vagy felfelé irányuló megszakítókra támaszkodnak. Ha az Ön tervezése az RMU-t csak kapcsolóeszközként használja, győződjön meg arról, hogy a felfelé irányuló megszakító összhangban van a biztosíték jellemzőivel. A vákuummegszakítóval felszerelt gyűrűs főegység megszakítási kapacitása azonban akár 31,5 kA szimmetrikus is lehet. Lugao Power Co., Ltd. integrált VCB-vel ellátott RMU-t kínál, 25 kA megszakítási kapacitással 24 kV-on.
• Átviteli áram megszakítása:Hurokkonfigurációkban, amikor az egyik oldal nyitva van és hiba lép fel, az RMU-nak meg kell szakítania az átviteli áramot (általában 1,2x Irig). Üzemünk SF6 háromállású kapcsolója (zárt, nyitott, földelt) 1000 műveletre van tesztelve 850A átviteli áram mellett.

Egy másik kritikus tényező a földkapcsoló gyártási kapacitása. A földkapcsolóknak képesnek kell lenniük arra, hogy feszültség alatti hiba esetén zárjanak – ezt a követelményt gyakran figyelmen kívül hagyják. Az IEC 62271-102 szerint a földkapcsoló névleges rövidzárlati kapacitásának meg kell egyeznie az ellenállási csúcsárammal. Üzemünk gyűrűs főegysége tartalmaz egy reteszelt földkapcsolót, amelyet 62,5 kA csúcson teszteltek. Mindig azt tanácsoljuk a mérnököknek, hogy kérjenek vizsgálati tanúsítványt mind a gyártási, mind a törési feladatokhoz, ne csak a hőállósághoz.

Ezenkívül a karbantartás előtt vegye figyelembe a hibaelhárítási műveletek számát. Vákuumos megszakítók esetében az elektromos élettartam 100 teljes hibaüzem lehet névleges áramerősség mellett. Üzemünk réz-króm érintkezőket használ 30 teljes hiba megszakítás eléréséhez 31,5 kA-en. Ezzel szemben az SF6 forgókapcsolók alacsonyabb hibaelhárítási képességgel rendelkeznek – az ívből származó nyomásemelkedésre támaszkodnak. Tapasztalataink szerint a legjobb egyensúlyt egy gyűrűs főegység megadása biztosítja az adagoló védelmére szolgáló biztosítékkapcsolóval és a bejövő VCB-vel. Lugao Power Co., Ltd. mérnöki támogatásunk részeként koordinációs tanulmányt készít, amely biztosítja, hogy az Ön hibakapacitása összhangban legyen a relé beállításaival és a transzformátor bekapcsolásával.

4. Milyen mechanikai és környezeti tartóssági tesztek igazolják a gyűrűs főegységet zord körülmények között?

Még a legjobb elektromos paraméterek sem jelentenek semmit, ha a Ring Main Unit meghibásodik korrózió, vibráció vagy szélsőséges hőmérséklet miatt. A mérnököknek túl kell tekinteniük az adatlapokon, és meg kell követelniük a mechanikai és környezeti tartósság bizonyítását. Üzemünk ISO 17025 akkreditált laboratóriummal működik, ahol minden RMU-tervet alávetünk az alábbi validációs teszteknek. Alapszabály, hogy ha a gyártó nem tudja elkészíteni ezeket a jelentéseket, ne adja meg termékét.

• Mechanikai tartósság (M1/M2 osztály az IEC 62271-1 szerint):M1 = 1000 művelet, M2 = 5000 művelet terhelésmegszakító kapcsolókhoz. A gyakran kapcsolt hálózatokban (pl. kondenzátor bankokban vagy szélturbinákban) lévő gyűrűs főegységekhez az M2 osztályt ajánljuk. A Lugao Power Co., Ltd. A gyűrűs főegység 10 000 műveletet hajt végre a háromállású kapcsolóval karbantartás nélkül.
• IP védettség:Kültéri RMU (kioszk típusú) esetén az IP54 vagy IP65 kötelező. Beltéri, IP3X minimum. Üzemünk az alámerülésnek kitett területekre IP67 védettséget kínál – 1 méteres vízben 30 percig tesztelve.
• Korrózióállóság (C5-M magas korrozivitás):Az ISO 12944 szerint az ipari vagy tengeri övezetekben használt burkolatok C5-M bevonatot igényelnek. Üzemünk nanokerámia előkezelést + poliészter porbevonatot használ, 1000 órás sópermet tesztet teljesítve az ASTM B117 szerint.
• Hőmérséklet-emelkedési teszt:1,1-szeres névleges áramerősségnél az érintkezők hőmérséklet-emelkedése nem haladhatja meg a 65 K értéket ezüstözött érintkezők esetén. Üzemünk száloptikával felügyelt hőmérséklet-emelkedési teszteket végez, biztosítva ezzel, hogy gyűrűs főegységünk 15%-kal hűvösebben működjön, mint az IEC határértékei.
• Rövidzárlati és belső ívvizsgálat:A szabványos 1s íven túl a nyomáscsökkentés hatékonyságát teszteljük. Üzemünk RMU-ja egy hátsó ívcsatornával rendelkezik, amely elvezeti a gázokat a kezelőtől, teljes körű teszttel igazolva 31,5 kA/1s-on.

A szeizmikus minősítést gyakran figyelmen kívül hagyják. Földrengésveszélyes zónákban a gyűrűs főegységnek ki kell bírnia a gyorsulási szinteket (0,5–1,0 g) anélkül, hogy elveszítené a funkcionalitását. Üzemünk RMU-nkat 0,8 g vízszintes és 0,4 g függőleges terhelésre minősítette IEEE 693 szerint. Vegye figyelembe a magasság csökkentését is: 1000 m felett a dielektromos szilárdság körülbelül 1%-kal csökken 100 méterenként. A 2000 méteres beépítésekhez gyárunk módosított szigetelési kialakítást biztosít megnövelt hézagokkal.

Végül kérjen típusvizsgálati jelentéseket egy független laboratóriumtól, például a KEMA-tól, a CESI-től vagy az IPH-tól. Ezeknek a jelentéseknek tartalmazniuk kell a termikus, dielektromos és mechanikai sorozatokat. A Lugao Power Co., Ltd.-nél teljes típusvizsgálati jelentéseinket egy biztonságos portálon keresztül tesszük elérhetővé a mérnökök számára. Bevezettünk egy digitális ikerszolgáltatást is: végeselem-elemzés segítségével szimuláljuk az adott Ring Main Unit konfigurációjának mechanikai élettartamát. Ez a proaktív érvényesítés biztosítja, hogy semmilyen rejtett gyengeség ne veszélyeztesse a hálózatot.

5. Hogyan befolyásolhatják az életciklus-költségek és a modularitás az alállomások hosszú távú tervezését?

A mérnökök gyakran a kezdeti beszerzési költségekre összpontosítanak, de a Ring Main Unit teljes tulajdonlási költsége (TCO) 20–40 évre nyúlik vissza. Üzemünk több mint 500 alállomás adatait elemezte, és azt találtuk, hogy a karbantartás, az energiaveszteség és a bővítési költségek a TCO 60%-át teszik ki. Ezért az RMU kizárólag előzetes áron történő kiválasztása magasabb hosszú távú kiadásokhoz vezet. Íme, hogyan fogadhat el életciklus-perspektívát.

• Karbantartási időközök és hozzáférés:Az SF6-os zárt RMU esetében 20 évig nem kell gázkezelést végezni, ha a szivárgási arány évi 0,1% alatt van. Üzemünk gyűrűs főegysége karbantartásmentes kialakítású a kapcsolókamra számára. A szárazlevegős egységek esetében azonban rendszeres nyomásellenőrzésre van szükség. Helyi partnereket képezünk ki 5 éves ellenőrzések elvégzésére.
• Energiaveszteségek (terhelési veszteségek):A gyűjtősínekben és az érintkezőkben a rézveszteség jelentős lehet. Egy 630A-es RMU 150 W-os veszteséggel teljes terhelés mellett 20 éven keresztül (0,12 USD/kWh-t feltételezve) önmagában 3150 USD veszteségbe kerül. Üzemünk az érintkezők kialakítását ezüst-nikkel ötvözet felhasználásával optimalizálja, így 18%-kal csökkenti a veszteségeket a szabványos kivitelekhez képest.
• Modularitás és bővíthetőség:A jövőbiztos gyűrűs főegységnek lehetővé kell tennie az adagolómodulok hozzáadását gázkezelés vagy gyűjtősín szétszerelése nélkül. Üzemünk moduláris „plug-and-bus” rendszert kínál: egy 2 adagolós RMU-t 2 óra alatt 6 adagolóra bővíthet. Ez a modularitás elkerüli az alállomások költséges átépítését.
• Alkatrészek elérhetősége:Győződjön meg arról, hogy a gyártó legalább 25 év garanciát vállal az alkatrészekre. Lugao Power Co., Ltd. RMU modelljeink összes alkatrészét raktározza, és minden egységhez egyedi QR-kódot rendelünk az azonnali alkatrész azonosításhoz.

Ezenkívül vegye figyelembe a nem tervezett leállások költségeit is. Üzemünk megbízhatósági adatbázisa szerint a belső ívosztályozással és hibatűrő mechanizmusokkal rendelkező Ring Main Unit 80%-kal csökkenti a kimaradási időt. Öndiagnosztikai érzékelőket (hőmérséklet, részleges kisülés, gázsűrűség) építünk be, amelyek egy felhő alapú felügyeleti platformhoz csatlakoznak. Ez az előrejelző karbantartási funkció 3-5%-kal növeli a kezdeti költséget, de átlagosan 22%-kal csökkenti az életciklus költségeit. A kritikus infrastruktúrán (kórházak, adatközpontok) dolgozó mérnökök számára a valós idejű elemzéssel rendelkező „Smart RMU”-t ajánljuk.

Végül értékelje a gyártó képzési és távoli támogatási képességét. Üzemünk 2 napos helyszíni üzembe helyezési oktatást tartalmaz minden Ring Main Unit megrendeléshez, valamint 10 év garanciát a vákuummegszakítóra. A TCO kiszámításakor vegye figyelembe a leszerelési költségeket: az SF6 egységek tanúsított gázvisszanyerést igényelnek, míg a környezetbarát szárazlevegős RMU-nkat speciális eljárások nélkül selejtezhetjük. A Lugao Power Co., Ltd. választásával a mérnökök összehangolják a pénzügyi tervezést a működési kiválósággal.

Összefoglalás: Technikai tényezők integrálása egy koherens RMU-stratégiába

A gyűrűs főegység kiválasztása többdimenziós kihívás, amely egyensúlyban tartja az elektromos robusztusságot, a környezeti alkalmazkodóképességet, a biztonságot és a gazdasági előrelátást. A mérnököknek a névleges feszültséget és a rövidzárlati kapacitást kell előnyben részesíteniük, mint nem vitatható alapokat. Ezután a szigetelő közeg (SF6, száraz levegő vagy szilárd) kiválasztása egyaránt befolyásolja a szabályozási megfelelést és a fizikai lábnyomot. A hibaelhárítási/megszakítási képességeket típustesztekkel kell igazolni, nem csak adatlapos állításokkal. Kíméletlen környezet esetén a mechanikai tartósság és a korrózióállóság bizonyítása szükséges. Végül egy életciklus-költségelemzés, amely magában foglalja a modularitást és a prediktív karbantartást, megakadályozza a költséges utólagos felszereléseket. A Lugaóban gyári mérnökeink együttműködnek az ügyfelekkel, hogy testreszabott RMU-megoldásokat hozzanak létre, amelyek megfelelnek ezeknek az elveknek. Meghívjuk Önt, hogy használja ki 20 éves terepi adatainkat és a Ring Main Unit konfigurátorunkat, hogy olyan specifikációt készítsen, amely biztonságot, megbízhatóságot és értéket biztosít évtizedekre.
