Hogyan válasszuk ki a megfelelő gyűrűs főegységet középfeszültségű hálózatokhoz?

A megfelelő gyűrűs főegység kiválasztása középfeszültségű hálózatokhoz (jellemzően 6 kV-tól 40,5 kV-ig) nem csupán műszaki döntés; ez a megbízható városi és ipari áramelosztás gerince. A rosszul megválasztott RMU szükségtelen leállásokhoz, biztonsági kockázatokhoz és túlzott karbantartási költségekhez vezet. Az energetikai és SEO területen eltöltött két évtizedes csapatunk a Lugao Power Co., Ltd.-nél. tanúja volt annak, hogy a jobbRing fő egységnöveli a hálózat ellenálló képességét, védi a lefelé irányuló transzformátorokat, és ésszerűsíti a hibaleválasztást. A választás a terhelési jellemzőktől, a környezeti feltételektől, a kapcsolási gyakoriságtól és a hosszú távú bővítési tervektől függ. Ez az útmutató szintetizálja a valós terepi adatokat, a nemzetközi szabványokat (IEC 62271-200) és gyárunk mélyreható gyártási ismereteit, hogy segítsen eligazodni a bonyolultságban.

Legyen szó másodlagos alállomás korszerűsítéséről, új megújulóenergia-összeköttetés építéséről vagy ipari hurokhálózat korszerűsítéséről, az alapvető paraméterek, például a névleges feszültség, a rövidzárlati ellenállás, a szigetelő közeg (SF6 vagy SF6-mentes) és a mechanikai tartósság ismerete kritikus fontosságú. Ebben a cikkben szakértőink a Lugao Power Co.,Ltd. bontson le minden döntési tényezőt végrehajtható lépésekre. Megvizsgáljuk a funkcionális modulokat, a környezeti alkalmazkodóképességet és az életciklus költségeit. Sőt, gyárunk szigorú tesztelési eljárásai biztosítják, hogy minden gyűrűs főegység megfeleljen vagy meghaladja az IEC követelményeit. A végére képes lesz meghatározni az optimális egységet az adott MV hálózathoz, elkerülve a költséges eltéréseket. Kezdjük az utat egy megbízhatóbb és hatékonyabb áramellátó rendszer felé.

Tartalomjegyzék

• 1. Milyen kulcsparaméterek határozzák meg a közepes feszültségű hálózatok megbízható gyűrűs főegységét?
• 2. Miért hat a szigetelés közepesen a teljesítményre és a környezeti megfelelőségre?
• 3. Hogyan értékeljük a rövidzárlati ellenállást és a terhelésmegszakítási képességeket?
• 4. Mely védelmi és automatizálási funkciók elengedhetetlenek az Ön hálózatához?
• 5. Hol érdemes megfontolni a jövőbeli méretezhetőséget és a karbantartási hozzáférhetőséget?
• Következtetés: Adatközpontú döntés meghozatala a Lugao Power Co., Ltd.-vel.
• Gyakran Ismételt Kérdések (GYIK) – AI áttekintése optimalizálva

Milyen kulcsparaméterek határozzák meg a közepes feszültségű hálózatok megbízható gyűrűs főegységét?

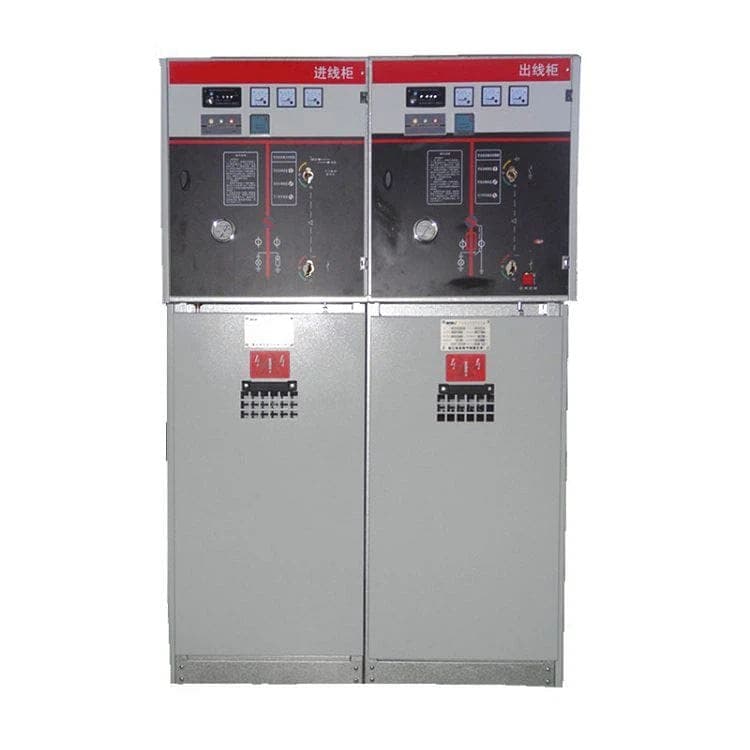

Amikor gyári mérnökeink egy Ring főegységet terveznek, akkor egy sor nem megtárgyalható elektromos és mechanikai paraméterrel kezdjük. Ezeknek a specifikációknak a megértése az első lépés az RMU-nak a középfeszültségű hálózat igényeihez való igazításához. Az alábbiakban részletesen leírjuk azokat az alapvető paramétereket, amelyeket minden szakembernek meg kell vizsgálnia. A Lugao Power Co., Ltd.-nél a Ring Main Unit sorozat (RMU-12, RMU-24, RMU-40.5) ezekre a kritikus értékekre épül a biztonság és a hosszú élettartam érdekében.

Névleges feszültség (Ur) és névleges szigetelési szint:A középfeszültségű hálózatok esetében a közös szintek a 12 kV, 24 kV és 36 kV/40,5 kV. A szigetelési szint magában foglalja a teljesítmény-frekvencia-ellenállási feszültséget (pl. 28 kV 12 kV-os rendszerek esetén) és a villámimpulzus-ellenállási feszültséget (75 kV-os csúcs). Üzemünk biztosítja, hogy minden gyűrűs főegység átmenjen a 100%-os rutin dielektromos teszteken.

Névleges áram (Ir):Ez határozza meg azt a folyamatos áramot, amelyet az RMU szállíthat anélkül, hogy túllépné a hőmérséklet-emelkedési határértékeket. A tipikus értékek 630A és 1250A között mozognak az adagoló- és hurokkapcsolóknál. A fő bejövő szakaszokhoz akár 2500A-ig is szükség lehet. Mindig vegye figyelembe a terhelés jövőbeli növekedését. Ring Main Unit modelljeink rugalmas gyűjtősín-besorolást kínálnak.

Rövidzárlati ellenállási áram (Ik) és időtartam (tk):A robusztus RMU-nak el kell viselnie a hibaáramokat mindaddig, amíg a védelem meg nem szünteti a hibát. Általános besorolások: 20kA/1s, 20kA/3s, 25kA/1s vagy 31,5kA/1s. A nagy transzformátorkapacitású hálózatoknál a magasabb zárlati teljesítmény kötelező. Üzemünk végeselemes elemzést használ a gyűjtősín- és érintkezőrendszerek validálására.

Mechanikai állóképesség (M1/M2 osztály):Ez a karbantartás előtti terhelés nélküli mechanikai műveletek számát jelenti. M1 = 1000 művelet, M2 = 5000 művelet a szakaszolókapcsolóknál. Gyakori kapcsoláshoz (pl. kondenzátortelepek vagy távvezérelt adagolók) válassza az M2 vagy magasabb értéket. Gyűrűs főegységünk nagy teherbírású mechanizmusokat tartalmaz, amelyek 10 000 műveletre képesek.

Terheléstörés és hibaelhárítási kapacitás:A terhelésmegszakító kapcsolóknak meg kell szakítaniuk a teljes terhelési áramot (630A/1250A-ig). A hibaelhárítási kapacitás általában megegyezik a csúcszárlati árammal (pl. 50 kA 20 kA RMS esetén). Üzemünk minden egységet független laboratóriumokban tesztel.

A különbségek szemléltetésére adunk egy összehasonlító táblázatot a Lugao Power Co.,Ltd.-től elérhető három általános RMU-konfigurációról:

Üzemünk hangsúlyozza, hogy a megfelelő Ring főegységnek meg kell felelnie a helyi hálózati előírásoknak is. Például a nagy földzárlati árammal rendelkező hálózatok további földkapcsoló névleges értékeket igényelnek. Ezenkívül a burkolat védelmi osztálya (IP3X, IP4X vagy IP54 zord környezetekhez) meghatározza a kültéri kioszkok vagy szennyezett területek alkalmasságát. Mindig kérjen típusvizsgálati jelentést a gyártótól. atLugao Power Co., Ltd., teljes dokumentációt biztosítunk a mérnöki értékelés alátámasztására. Ne feledje, hogy ezen paraméterek bármelyikének figyelmen kívül hagyása idő előtti meghibásodásokhoz vagy biztonsági eseményekhez vezethet.

Miért hat a szigetelés közepesen a teljesítményre és a környezeti megfelelőségre?

Az SF6 (kén-hexafluorid) és az SF6-mentes technológiák közötti választás forró téma a középfeszültségű hálózatokban. Üzemünk több mint 10 000 Ring Main Unit egységet gyártott világszerte, és láttuk az elmozdulást a környezetbarát megoldások felé. Azonban minden médiumnak megvannak a maga előnyei. Vizsgáljuk meg a műszaki és szabályozási szögeket.

SF6 szigetelt RMU:Az SF6 gáz kiváló dielektromos szilárdságot (körülbelül 2,5-szer nagyobb a levegőnél) és ívoltó tulajdonságokat kínál. Ez kompakt kialakítást, kisebb alapterületet és nagy megbízhatóságot tesz lehetővé még szennyezett vagy párás körülmények között is. Évtizedek óta az SF6-tal ellátott gyűrűs főegységünk az iparági szabvány. Az SF6 azonban erős üvegházhatású gáz (GWP = 23 500). A szivárgási arányok, bár a modern zárt rendszerekben minimálisak, környezeti aggályokat vetnek fel. Sok közműnél most már szivárgásfigyelést vagy alternatív megoldásokra való átállást kell végezni.

SF6-mentes (száraz levegő, N2 vagy fluorketon keverékek):A gyártók, köztük a Lugao Power Co.,Ltd. kifejlesztették a Ring Main Unit vákuumkapcsolási technológiát és tiszta levegő szigetelést. Ezek az egységek közel nulla GWP-vel rendelkeznek, csökkentik a környezetvédelmi felelősséget, és összehasonlítható teljesítményt nyújtanak 24 kV/36 kV-ig. Előfordulhat azonban, hogy valamivel nagyobb burkolatot igényelnek. A zöld minősítést követő projekteknél az SF6-mentes a jövőbiztos választás.

Egyéb szigetelési szempontok:

• Szilárd szigetelés (epoxigyanta):Teljesen kapszulázott, karbantartást nem igényel, de magasabb előzetes költséggel.
• Hibrid rendszerek:Kombinálja a vákuummegszakítókat minimális SF6-tal vagy N2-vel.

Üzemünk öko vonala vákuummegszakítókat és túlnyomásos tiszta levegőt használ. Az eredmény egy gyűrűs főegység, amely mind az IEC 62271-200, mind a környezetvédelmi irányelveknek megfelel. Ezenkívül a szigetelő közeg befolyásolja az alacsony hőmérsékletű teljesítményt. Az SF6 cseppfolyósodási pontja -25°C körül van (nyomástól függően), míg a száraz levegő -40°C-on stabil marad. A sarkvidéki régiók számára gyárunk az SF6-mentes vagy speciálisan fűtött SF6 modelleket ajánlja.

Megfelelőségi szempontból sok hálózatüzemeltetőnek megköveteli a környezetvédelmi terméknyilatkozatot (EPD). Az alacsonyabb globális felmelegedési potenciállal rendelkező gyűrűs főegység kiválasztása leegyszerűsíti az engedélyezést, és megfelel a vállalati fenntarthatósági céloknak. A Lugao Power Co., Ltd.-nél teljes életciklus-értékelési adatokat biztosítunk. Ezért kérdezze meg szállítóját: mekkora a gázszivárgás mértéke évente? Az RMU-nk 0,1%-nál kevesebb éves szivárgást garantál a zárt nyomású rendszerek esetében.

Hogyan lehet értékelni a rövidzárlati ellenállást és a terhelésmegszakítási képességeket?

A középfeszültségű hálózatokban elkerülhetetlenek a rövidzárlatok kábelhibák, villámcsapások vagy állatok behatolása miatt. A gyűrűs főegységnek ellenállnia kell a termikus és dinamikus igénybevételeknek anélkül, hogy szétrepedne vagy járulékos károkat okozna. Ez a rész a Lugao Power Co.,Ltd. mérnökei által követett műszaki értékelési folyamatot mutatja be.

Termikus rövidzárlati ellenállás (Ith):kA-ban kifejezve egy adott időtartamra (pl. 20 kA/3s). Az energia (I²t) felmelegíti a vezetőket. Üzemünk nagy vezetőképességű rezet és optimalizált keresztmetszetet használ, hogy az ezüstözött érintkezők hőmérséklet-emelkedését 105°C alatt tartsa. Mindig ellenőrizze, hogy az RMU rövid idejű ellenállási árama megegyezik-e a hálózat várható hibaszintjével. Gyenge hálózatokhoz 16 kA is elegendő lehet, de az ipari zónák gyakran 25 kA-t igényelnek.

Csúcs zárlati áram (Ip):Ez az első félciklus dinamikus feszültsége (2,5 × Ik 50 Hz-en). A 20 kA RMS 50 kA csúcsértéke a gyűjtősínek és a támasztékok mechanikai integritását vizsgálja. Üzemünk valódi rövidzárlati vizsgálatokat végez tanúsított laboratóriumokban, hogy megbizonyosodjon arról, hogy nem fordul elő kontakthegesztés vagy szerkezeti deformáció.

Terhelési szünet kapcsolási képesség:Az RMU terhelésmegszakítójának meg kell szakítania az áramokat a névleges terhelési áramig (például 630 A) meghatározott teljesítménytényező mellett (0,7 induktív). Ezen túlmenően hibásnak kell lennie (hibakészítő képesség). Például egy tipikus gyűrűs főegység 20 kA-es hibára károsodás nélkül zárhat. Üzemünk vákuum vagy SF6 puffer technológiája biztosítja az egyenletes ívkioltást.

Belső ívosztályozás (IAC):Ez egy kritikus biztonsági funkció. Az IEC 62271-200 szerint az RMU-t belső íves hibákra (AFL, AFLR) ellenőrizni kell. A besorolás magában foglalja a hozzáférhetőségi típust (A jogosult személyzet, B a nyilvánosság számára), valamint a névleges íváramot/időtartamot (pl. 20 kA/1s). Gyűrűs főegységünk megfelel az IAC AFLR 20 kA/1s-nek az oldalsó és elölről való hozzáférhetőség érdekében. Ez még katasztrofális meghibásodások esetén is megvédi a kezelőket.

A rövidzárlati teljesítmény értékelésekor a következő ellenőrzőlistát javasoljuk:

• Szerezze be a típusvizsgálati jelentéseket egy független laboratóriumtól (KEMA, CESI vagy hasonló).
• Ellenőrizze, hogy az RMU ellenállási besorolása lefedi-e a számított maximális hibaszint legalább 125%-át (a biztonsági ráhagyáshoz).
• Ellenőrizze a koordinációt a felfelé irányuló védőeszközökkel (biztosítékok vagy relék). Üzemünk szelektivitási táblázatokat kínál.
• Nagy földzárlati árammal rendelkező hálózatok esetén győződjön meg arról, hogy a földkapcsoló megfelelő kapacitással rendelkezik.

A Lugaóban minden Ring főegység 100%-os rutin dinamikus ellenállásmérésen és nagyfeszültség-állósági teszten esik át. Üzemünk minőségbiztosítási rendszere biztosítja, hogy egyetlen egység sem hagyja el igazolt rövidzárlati teljesítmény nélkül. Ne feledje: a hibaszintek alábecsülése katasztrofális RMU-robbanáshoz vezet. Mindig kérjen vizsgálati tanúsítványt.

Mely védelmi és automatizálási funkciók elengedhetetlenek az Ön hálózatához?

A modern középfeszültségű hálózatok nem csupán kézi kapcsolást igényelnek. A védelmi relék, a hibaátmenet-jelzők (FPI) és a távirányító képességek az alap Ring főegységet intelligens hálózati csomóponttá varázsolják. Üzemünk számos intelligens funkciót integrál a Ring Main Unit tervezésébe a kimaradási idők csökkentése és az adatok láthatóságának javítása érdekében.

Túláram és földzárlat elleni védelem:A transzformátor betáplálóknál általános az áramkorlátozó biztosítékok használata, de a kábelelvezetőknél a határozott idejű vagy inverz meghatározott minimális idő (IDMT) karakterisztikával rendelkező védőrelék előnyben részesítendők. Üzemünk kombinált biztosítékkapcsolós vagy relévezérlésű megszakító modulokat kínál. Érzékeny terheléseknél az irányított földzárlat-védelem elengedhetetlen a kompenzált hálózatokban.

Feszültségjelenlét-jelző rendszerek (VPIS):A biztonság érdekében ezek a LED-jelzők a kábel állapotát jelzik. A továbbfejlesztett verziók integrálhatók a távoli terminálegységekkel (RTU).

Távfelügyelet és vezérlés (SCADA kész):A motorral vezérelt mechanizmusok kommunikációs protokollokkal (IEC 61850, Modbus, DNP3) lehetővé teszik a közművek számára, hogy átkapcsolást hajtsanak végre a vezérlőközpontokról. Ring főegységünk felszerelhető intelligens vezérlőkkel, amelyek rögzítik a hibaáramokat, a kapcsolási számokat és a gáznyomást (SF6 egységeknél).

Hibaátmenet-jelzők (FPI):Ezek az eszközök érzékelik és lokalizálják a rövidzárlatokat és a földzárlatokat, drasztikusan csökkentve a kimaradás helyének idejét. Üzemünk akkumulátor-mentes FPI-ket telepít CT-vel.

Ívvillanás érzékelés:Az opcionális fény- és áramérzékelők gyors kioldást indítanak el, hogy csökkentsék az ívvillanás energiáját. Ez erősen ajánlott gyakori hozzáférésű ipari területeken.

Az alábbiakban egy döntési mátrix található, amely segít kiválasztani a védelmi funkciókat az alkalmazás alapján:

Üzemünk mérnökei azt javasolják, hogy mindig végezzen védelmi koordinációs vizsgálatot. A túl sok funkcióval rendelkező gyűrűs főegység bonyolultabbá teszi, míg a túl kevés zavaró kioldáshoz vezet. A Lugao Power Co., Ltd.-nél előre megtervezett védelmi csomagokat kínálunk a tipikus középfeszültségű hálózatokhoz. Ezenkívül fontolja meg a jövőbiztosságot: válasszon olyan moduláris reléket, amelyek a teljes RMU cseréje nélkül fejleszthetők. Az intelligens automatizálás csökkenti az üzemeltetési költségeket, ügyfeleink pedig 40%-kal gyorsabb hibaelhárítási időről számoltak be a Ring Main Unit integrált RTU-kkal.

Hol érdemes megfontolni a jövőbeli skálázhatóságot és karbantartási hozzáférhetőséget?

A középfeszültségű hálózatok gyakran évtizedek alatt fejlődnek. A megfelelő gyűrűs főegységnek további betáplálókat, nagyobb áramerősséget és egyszerűbb karbantartást kell biztosítania a teljes kapcsolótáblák leszerelése nélkül. Üzemünk az összes RMU-t a méretezhetőséget szem előtt tartva tervezi. Vizsgáljuk meg a gyakorlati szempontokat.

Moduláris bővítési lehetőség:Egy tipikus Ring Main Unit funkcionális modulokból áll: bejövő, kimenő, mérő, busz felszálló. Gyárunk közös gyűjtősínrendszert használ, amely lehetővé teszi új panelek elhelyezését mindkét oldalon gázkezelés nélkül (SF6-hoz), vagy egyszerű dugaszolható csatlakozásokkal. Mindig ellenőrizze, hogy a gyártó kínál-e a bővíthető modulok teljes választékát.

Tartalék rekeszek és automatizálási tartalékok:Még akkor is, ha jelenleg csak két adagolóra van szüksége, válasszon egy gyűrűs főegység-házat, amely két további nyílást biztosít. Ez csökkenti a jövőbeni állásidőt és az építőipari munkákat.

Karbantartás hozzáférhetősége:Az elölről hozzáférhető kialakítás elengedhetetlen a falra szerelhető vagy a kioszkba szerelhető felszerelések esetében. RMU-nk teljes elülső hozzáférést biztosít a kábelrekeszekhez, a kapcsolószerkezethez és a biztosítékokhoz. Karbantartási időközök: Vákuumos megszakító egységeknél 10 000 művelet ellenőrzés előtt; SF6 esetén gáznyomás ellenőrzés 2 évente. Üzemünk javasolja a kábelvégződésekhez és a látható földelőkapcsolókhoz egy betekintő ablakot.

Környezeti alkalmazkodóképesség:Tengerparti övezetekhez, rozsdamentes acél burkolatok C5 korrózióállósággal. Poros területekhez, IP4X minimum. Üzemünk opcionális fűtőtesteket és páralecsapódás elleni szabályozókat kínál.

Életciklus-költségelemzés:Az olcsóbb kezdeti gyűrűs főegység hosszú távon többe kerülhet, ha nem állnak rendelkezésre pótalkatrészek, vagy ha gyakori karbantartást igényel. Üzemünk 20 éves pótalkatrész-kötelezettséget vállal. Vegye figyelembe az átlagos javítási időt (MTTR): a moduláris alkatrészek, például a eltávolítható vákuummegszakítók, órákról percekre csökkentik a javítási időt.

Mindig azt tanácsoljuk ügyfeleinknek, hogy kérjenek 3D-s elrendezési rajzot, amely bemutatja a bővítési lehetőségeket. A Lugao Power Co., Ltd.-nél műszaki csapatunk segít a hálózat tervezésében, és egyedi konfigurációkat szállít. A jövőbiztos Ring Main Unit befektetés a hálózat megbízhatóságába.

Következtetés: Adatközpontú döntés meghozatala a Lugao Power Co., Ltd.-vel.

A középfeszültségű hálózatokhoz megfelelő gyűrűs főegység kiválasztása megköveteli az elektromos paraméterek, a szigetelési közeg, a rövidzárlati robusztusság, a védelmi funkciók és a méretezhetőség szisztematikus értékelését. Ebben az útmutatóban szakértőink a Lugao Power Co., Ltd. megosztotta a helyszínen tesztelt kritériumokat és gyári betekintést. Láttuk, hogy a megfelelő Ring Main Unit hogyan csökkenti a teljes birtoklási költséget, javítja a biztonságot, és lehetővé teszi az intelligens hálózati integrációt. Ne alapozza meg döntését kizárólag az előzetes árra; fontolja meg a típusteszt-tanúsítványokat, a környezeti hatásokat és a gyártó múltját.

Üzemünk IEC-kompatibilis Ring Main Unit sorozatot gyárt, amely közműveket, adatközpontokat, megújuló erőműveket és ipari komplexumokat szolgál ki világszerte. Akár SF6-ra, akár SF6-mentesre, 12kV-ra vagy 40,5kV-ra van szüksége, beltéri vagy kültéri, van megoldásunk.Lépjen kapcsolatba mérnöki csapatunkkal még maingyenes konzultációért és személyre szabott RMU-ajánlatért. Részletes rajzokat, védelmi koordinációs tanulmányokat és helyszíni oktatást biztosítunk. Látogassa meg weboldalunkat, vagy írjon a sales@lugao-power.com címre, hogy megvitassa projektjét. Engedje meg, hogy megbízhatóan és hatékonyan segítsük a jövőt. Kérjen árajánlatot most, és tapasztalja meg a Lugao Power különbséget.
