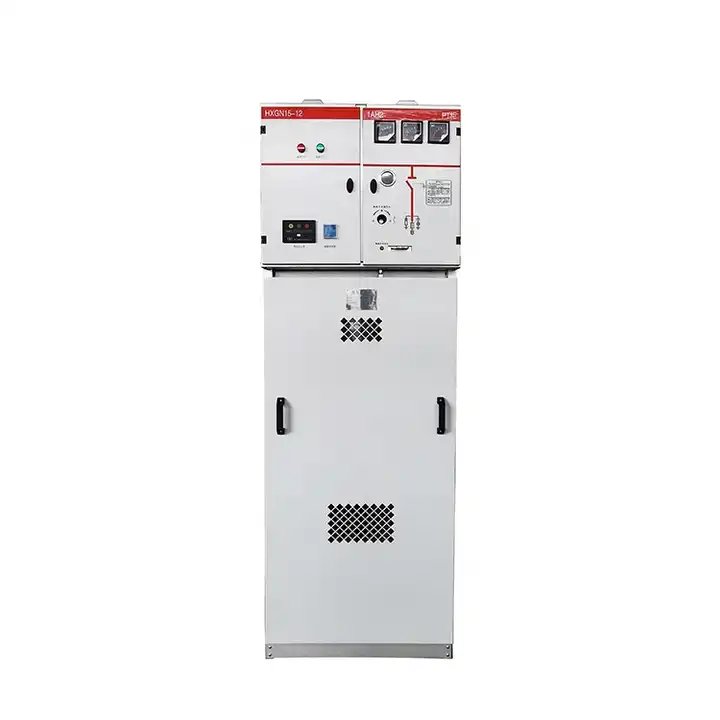

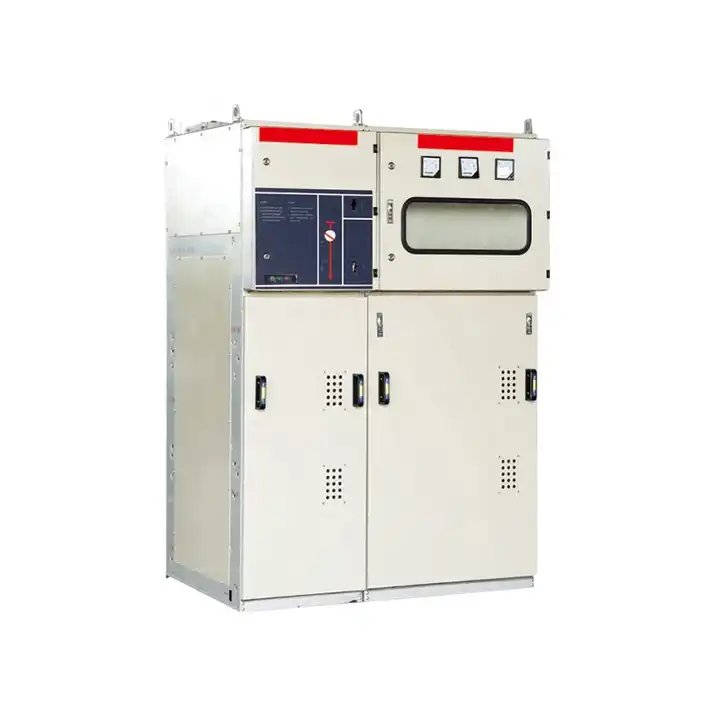

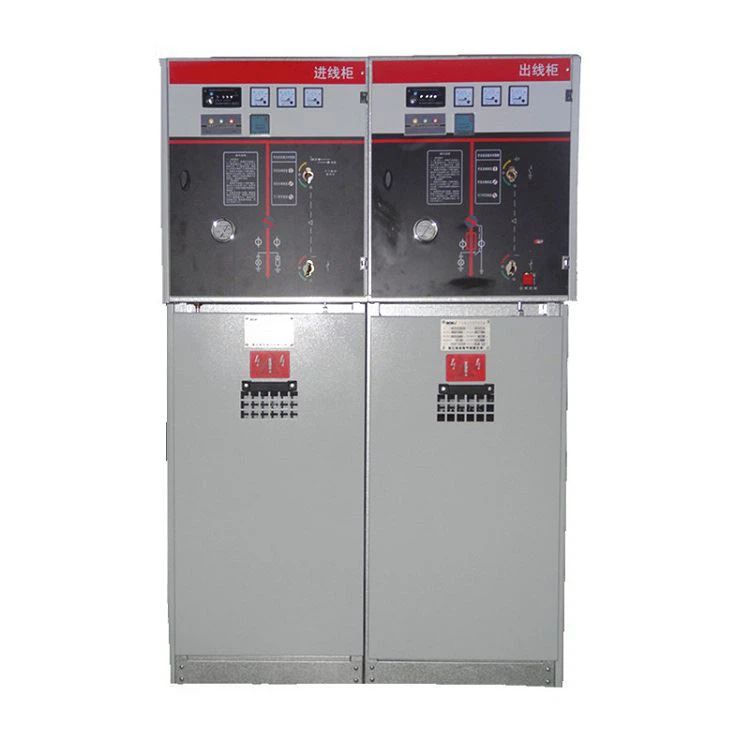

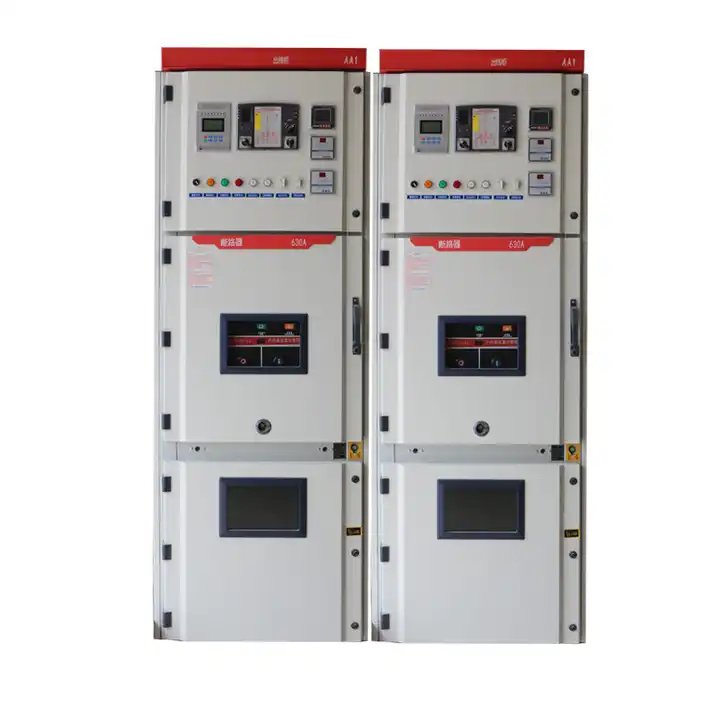

12 kV Rögzített AC fém zárt kapcsolóberendezések, amelyeket a LUGAO. A SwitchGear megbízható megoldásként szolgál a másodlagos elosztó rendszerek különféle igényeihez.
A Lugao, a vezető nagyfeszültségű kapcsolóberendezés szállítója bemutatja a HXGN 口 -12 környezeti gázszigetelt RMU-t, egy átfogó elosztó berendezést, amely 12 kV, háromfázisú, AC 50Hz, egy buszrárt és egy buszbarát szekcionált rendszereket tervezett. Ez a termék egyszerű építéssel, rugalmas működéssel, megbízható összekapcsolással és egyszerű telepítéssel büszkélkedhet, kielégítő technikai megoldásokat kínálva a különféle alkalmazásokhoz és a felhasználók számára. Az érzékelési technológia és az információintegráció kiaknázása, a fejlett műszaki teljesítménygel párhuzamosan, az RMU egyszerű és rugalmas konfigurációs lehetőségeket kínál a fejlődő piaci igények kielégítésére és a rács intelligencia követelményeivel való igazításhoz.
Az ipari és civil kábelgyűrűhálózatokhoz és az elosztó hálózati terminálprojektekhez igazítva ez a környezeti gázszigetelt RMU kiemelkedik az elektromos energia elfogadásában és eloszlásában. Sokoldalúsága ragyog a városi lakóövezetekben, a kis másodlagos alállomásokon, a kapcsolóállomásokon, a kábel fióktelepeken, a doboz alállomásokon, az ipari és bányászati vállalkozásokon, a bevásárlóközpontok, a repülőterek, a metrók, a szélenergia -termelő létesítmények, a kórházak, a stadionok, a vasutak, az alagutak és más helyek. A HXGN 口 -12 környezeti gázszigetelt RMU megbízható és alkalmazkodó megoldásként szolgál az elektromos eloszlás folyamatosan változó táján.
Környezeti levegő hőmérséklete:
Maximális levegő hőmérséklete: +40 ℃,
Minimális levegő hőmérséklete: -15 ℃;
Magasság: ≤ 1000 m;
HXGN-12 típusú kapcsolóberendezés:
A relatív páratartalom napi átlagértéke: ≤95%
A relatív páratartalom havi átlagos értéke: ≤90%
A környezeti levegőt nem szennyezi a por, a füst, a korrozív és/vagy a gyúlékony gázok, a gőzök vagy a só.
A HXGN 口 -12 környezeti gázszigetelt RMU nemcsak megfelel a releváns nemzeti előírásoknak, az energiaipar előírásainak és a nemzetközi referenciaértékeknek, hanem meghaladja azokat is. A kulcselemei, beleértve a kapcsolót és a fő elektromos alkatrészeket, integrálódnak egy modulba, amelynek vezetőképes alkatrészei szilárd szigetelési csomagolásba vannak zárva. Az árnyékolt kábelcsatlakozók használata javítja a biztonságot, míg a funkcionális egység buszrudak árnyékolt buszszigeteléssel rendelkeznek, biztosítva a biztonságos működést.
A tavaszi mechanizmus használatával rendelkező működési mechanizmus a 10 000 ciklust meghaladó mechanikus élettel büszkélkedhet. Nevezetesen, az eszköz lehetővé teszi a távirányítást és a valós idejű berendezések állapotkövetését, lehetővé téve a felügyelet nélküli működést. Ez a kiváló teljesítmény-elosztó eszköz költséghatékony tápegységet biztosít, és olyan lehetőségeket kínál, mint például a vákuum-megszakító egység (630a, 20-25 ka) és egy vákuumterhelés-kapcsoló egység (630a, 20-25 ka). A HXGN 口 -12 fejlett megoldásként áll, amely kombinálja a biztonságot, a hatékonyságot és az élvonalbeli technológiát az energiaeloszlás területén.
Nem | Tétel | Egység | Paraméter | ||
1 | Névleges feszültség | KV | 12 | 24 | 36 |
2 | Névleges frekvencia | HZ | 50/60 | ||
3 | Névleges áram | A | 630/800 | 1630 | |
4 | 1 perc energiafrekvencia ellenáll a feszültségnek (nedves/száraz) | KV | 38/48 | 50/60 | 70/80 |
5 | Villámimpulzus ellenállási feszültség | KV | 75 | 125/150 | 195 |
6 | Névleges rövidzárlat -törésáram (csúcs) | KV | 80 | 63 | 50/40 |
7 | Névleges aktív terhelés és bezárási áramkör törési áram | a | 63 | 50 | 50/40 |
8 | Névleges átviteli áram | A | 1700 | 1200 | 800 |
9 | A névleges rövidzárlat -előállítási áram (csúcs) | a | 80 | 63 | 50/40 |
10 | Névleges kábel (vonal) töltés törésáram | A | 50 és 10 | ||
11 | Kábel töltés -törési áram a földelés hibájában | A | 20 | 20 | 50 |
12 | Besorolva ellenállási áram (csúcs) | a | 80 | 63 | 50/40 |
13 | Rövid idő ellenáll az áramnak (2s) | a | 31.5 | 25 | 16 |
14 | Mechanizmus élet | Idő | 5000 | 2000 | 2000 |
