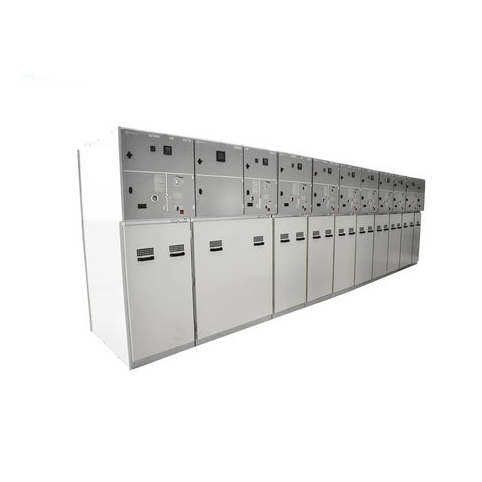

12KV gyűrűs főegység kapcsolókészülék panel

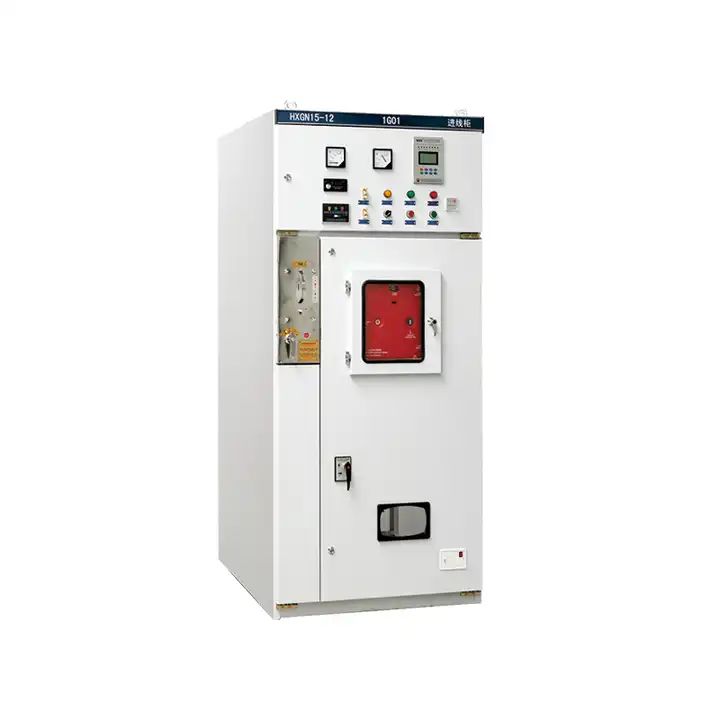

A Liugao által gyártott 12KV gyűrűs főegység kapcsolókészülék panel. Az intelligens típusú HXGN15-12 fémbevonatú gyűrűs főegység-kapcsolóberendezést háromfázisú váltakozó áramú rendszerben való alkalmazásra tervezték, 12 kV névleges feszültséggel és 50 Hz névleges frekvenciával , és 630 A névleges áramerősségű. Gyűrűs hálózati villamosenergia-ellátást és sugárzási terminál tápellátását szolgálja, különösen a kábelvonal szakaszolási és leágazási forgatókönyvek esetén. A kapcsolóberendezés SF6 gázszigetelő többhurkos tápegységgel és betápláló végberendezéssel van felszerelve. (FTU) Koreából importálva. Nevezetesen olyan fejlett funkciókat kínál, mint a távjelzés, a telemetria, a távvezérlés és a hibaáram-érzékelés. Elsősorban elosztási automatizálási rendszerként használják, városi áramellátási terhelési központokban és kábelellátó alkalmazásokban hasznosnak bizonyul.

Kérdés küldése

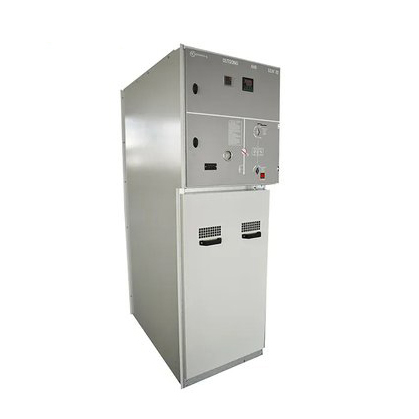

termékleírás

A Liugao, a vezető nagyfeszültségű kapcsolóberendezés-szállító, a szekrényváz összeszerelt típusú, stabilitást, megbízhatóságot és kényelmes összeszerelést kínál. Elég sokoldalú ahhoz, hogy gyűrűs hálós egységként konfigurálható, és különféle csatlakozási módokat támogat.

Kompakt méretű, könnyű, kis helyigényű és könnyen telepíthető, a gyűrűs főegység a hatékonyságot és az egyszerűséget helyezi előtérbe tervezésénél.

Az egység külön barbárral, kapcsolóval és vezérlőszobával rendelkezik, amelyek mindegyike biztonságos állapotban van. Mind a szekrény, mind annak alkatrészei aprólékosan földelve vannak, hogy biztosítsák a kezelők és a karbantartók személyes biztonságát.

A gyűrűs főegység kompatibilis az FN12-12D és FN25-12D terheléskapcsolókkal, rugalmasságot és rugalmasságot biztosítva konfigurációjában.

A fejlett és megbízható mechanikus reteszelő rendszerrel az egység megfelel az öt elleni védelem szigorú követelményeinek, fokozott biztonságot és biztonságot biztosítva működése során.

12KV Ring főegység kapcsolóberendezés panel működési környezet

1. Levegő hőmérséklet: Maximum hőmérséklet: +40℃; Minimális hőmérséklet: -35 ℃

2. Páratartalom: Havi átlag páratartalom 95%; Napi átlagos páratartalom 90%.

3. Tengerszint feletti magasság: Maximális telepítési magasság: 2500 m

4. A környezeti levegő láthatóan nem szennyezett maró és gyúlékony gázokkal, gőzzel stb.

5. Nincs gyakori heves rázás.

12KV gyűrűs főegység kapcsolókészülék panel jellemzői

Az egység burkolata, ajtaja és felső kamrája alapos permetezésen esik át, így biztosítva a védő és egyenletes felületet. Minden szekrényben van egy fő földelő gyűjtősín, amely megkönnyíti a szoros csatlakozást a szekrény közelében. A fém alkatrészek, beleértve a földelő kapcsolókat és a reteszelő alkatrészeket, aprólékosan össze vannak kötve a földelő gyűjtősínnel. A folytonosság biztosítása érdekében a csavarokkal összekapcsolt részek között rézfonatos csatlakozásokat alkalmaznak.

A gázkibocsátás szabályozása és a belső égési ívek elkerülése érdekében nyomáscsökkentő ajtó található a szekrény hátulján. A felső tábla biztonságosan rögzítve van csavarokkal, így kívülről könnyen nyitható a buszcsatlakozáshoz. A felső segédeszközök kamra rugalmasságot biztosít a terminálok és egyéb alkatrészek beszereléséhez. A kiskamra megemelésével hatékonyan megvalósítható a relévédelem.

Nevezetesen, a terhelés megszakító kapcsoló és a földelő kapcsoló blokk típusú reteszelést, míg a földelő kapcsoló és az ajtó kényszerreteszelést alkalmaz. Egy meghatározott lépéssorozatot követve – az ajtó bezárása, a földelő kapcsoló bekapcsolása és a terhelésmegszakító kapcsoló zárása – az automatikus reteszelés érhető el. Ez a szekvenciális művelet a hibák megelőzésére és a rendszer általános biztonságának növelésére szolgál.

12KV gyűrűs főegység kapcsolóberendezés panel specifikációja

Nem.	Tétel		Mértékegység	Paraméter
1	Maximális rendszerfeszültség		kV	12	15	24	40.5
1	Névleges feszültség		kV	7.2, 11	13,8, 15	17,5, 20, 22	30, 33, 36
2	Névleges áram		A	630/1250
3	Névleges frekvencia		Hz	50/60
4	1 perc Tápfrekvencia-ellenállási feszültség	Fázisról fázisra, fázisról földre	kV	42	48	55	85
		Törés	kV	48	55	65	95
5	Villámimpulzus-álló feszültség	Fázisról fázisra, fázisról földre	kV	75	90	125/150	170
		Törés	kV	85	105	150/160	185
6	Rövid ideig ellenáll az áramnak	Fő áramkör	kA	25/2s
		Földelő áramkör	kA	25/2s
7	Névleges ellenállási áram (csúcs)		kA	63			50
8	Névleges átviteli áram		A	1300-1700
9	Névleges terhelési áramkört létrehozó áram		A	630
10	Névleges kábel(vonal) töltési megszakítóáram		A	október-50
11	Nincs terhelési transzformátor megszakító áram		A	20
12	Kábeltöltő megszakítóáram földelési hibában		A	100			80
13	Névleges rövidzárlati megszakító áram (csúcs)		kA	20
14	Névleges rövidzárlati áram (csúcs)		kA	63			50
15	Védelmi szint			IP4X
16	Terheléstörés kapcsoló élettartama		alkalommal	5000
17	A földelő kapcsoló élettartama		alkalommal	5000
