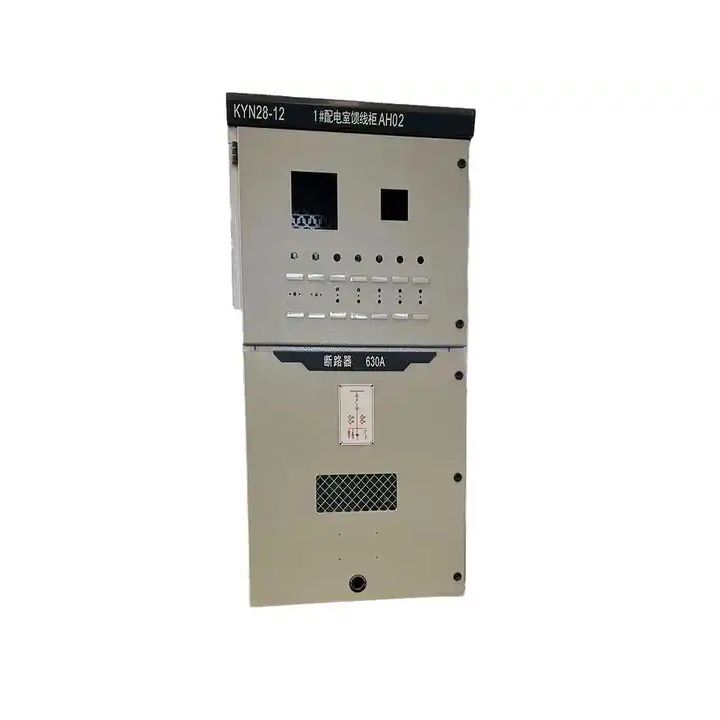

13,8KV MV HV légszigetelt kapcsolóberendezés

A LiuGao egy dedikált 13.8KV MV HV légszigetelt kapcsolóberendezés-gyártó, amely az XGN66-12 közepes feszültségű AC kapcsolóberendezést mutatja be. Kifejezetten a 3,6 kV-35 kV-os háromfázisú AC 50/60 Hz-es rendszerhez tervezett fix típusú, fémburkolatú kapcsolóberendezés megkönnyíti az energia hatékony vételét és elosztását. Bízzon a LiuGao-ban a nagyfeszültségű kapcsolóberendezések megbízható és élvonalbeli megoldásaiban, amelyek optimális teljesítményt biztosítanak számos feszültségű alkalmazásban.

Kérdés küldése

termékleírás

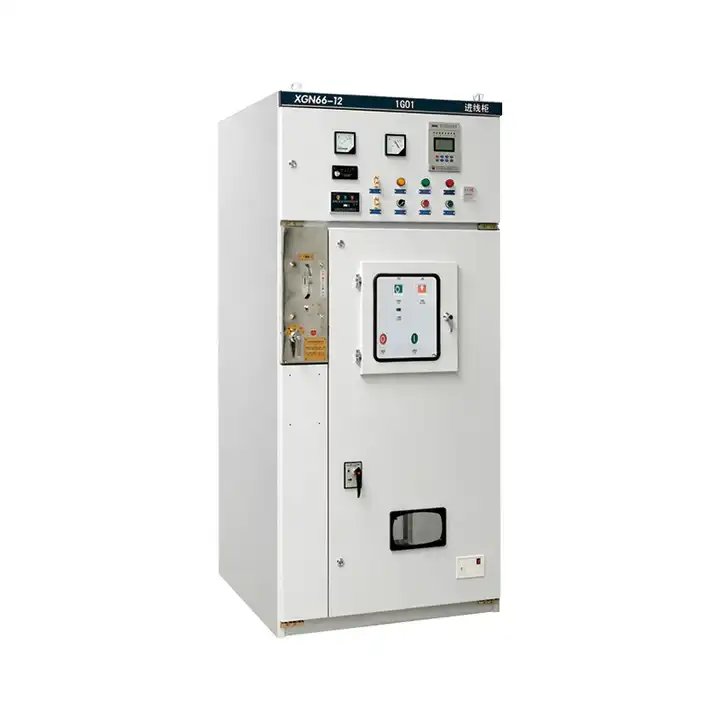

A Liugao büszkén áll a nagyfeszültségű kapcsolóberendezések vezető beszállítójaként, és bemutatja az XGN66-12 fix típusú zárt kapcsolóberendezést, mint a legmodernebb technológia megtestesítőjét. A kiválóság iránti elkötelezettségünket tükrözi ez a fejlett kapcsolóberendezés, amelyet úgy terveztek, hogy megfeleljen a legmagasabb szintű megbízhatósági és teljesítményi követelményeknek a nagyfeszültségű alkalmazásokban. Bízzon a Liugao-ban az innovatív megoldásokban, amelyek mércét állítanak fel a nagyfeszültségű kapcsolóberendezések területén. Ez az új generációs nagyfeszültségű elektromos termék zökkenőmentesen illeszkedik a nemzeti szabványokhoz, köztük a GB3906-hoz és az elektromos részleg DLT404-éhez, miközben megfelel az AC fémházas kapcsoló- és vezérlőberendezésekre vonatkozó szigorú nemzetközi szabványnak is, az IEC62271 1KV-tól 52KV-ig terjedő tartományban.

Ez a kapcsolóberendezés új mércét állít fel kompakt kialakításával, a hely mindössze 50%-át foglalja el a hagyományos kapcsolóberendezésekhez képest. A kulcsfontosságú komponens, a megszakító kivételes megbízhatósággal és teljesítménnyel büszkélkedhet, és a megbízhatóságáról és egyszerűségéről ismert robusztus „öt anti” reteszelő mechanizmussal rendelkezik.

A 3,6 kV-os, 7,2 kV-os és 12 kV-os háromfázisú AC 50 Hz-es egybuszos szegmensekben beltéri használatra tervezett kapcsolóberendezés megkönnyíti az elektromos energia zökkenőmentes átvételét és elosztását. Többfunkciós képességei, amelyek magukban foglalják az áramköri vezérlést, védelmet és felügyeletet, sokoldalúan használhatóvá teszik különféle környezetekben, például erőművekben, alállomásokban, ipari és bányászati vállalkozásokban, sokemeletes épületekben, sőt gyűrűs főegységekkel ellátott gyűrűs hálózati szekrényekben is.

A nemzeti és nemzetközi szabványok betartása iránti elkötelezettség alátámasztja Liugao elkötelezettségét amellett, hogy megbízható, nagy teljesítményű és technológiailag fejlett megoldást kínáljon a nagyfeszültségű kapcsolóberendezések területén.

13,8KV MV HV levegőszigetelésű kapcsolóberendezés működési környezete

1. Használja a maximális hőmérséklet nem haladja meg a 40 fokot, a minimális Nem több, mint -25 fok

2. Relatív páratartalom: napi átlag legfeljebb 95%, a magasság legfeljebb 90%-ának havi átlaga nem haladja meg az 1000 métert (idővel konzultálhat a gyártóval)

3. Nincs tűz, robbanás, erős szennyezés, kémiai korrózió és súlyos sokkhatás.

13,8KV MV HV levegőszigetelésű kapcsolóberendezés jellemzői

A hegesztés nélküli összeszerelt szerkezetű szekrény nagy mechanikai szilárdságot és művészi megjelenést kölcsönöz, így ideális megoldás a nagyfeszültségű kapcsolóberendezésekhez.

A hátsó felső része a GN30-12 forgó megszakító kapcsolója, míg az alsó része a GN19-12C megszakító kapcsolója. A meghatározott eljárások szerint működtetett mechanikus reteszelő berendezés megbízható biztonsági védelmet biztosít mind a személyzet, mind a berendezések számára a nagyfeszültségű kapcsolóberendezésben.

Az alkalmazott főkapcsoló monoblokk típusú, és olyan opciókat biztosít, mint a ZN63-12 (VS1-12) és a VD4-12, fokozva a nagyfeszültségű kapcsolóberendezések sokoldalúságát és funkcionalitását.

A főkapcsolók, szakaszolókapcsolók és fülkeajtók közötti reteszekben kötelező mechanikus reteszelési módszert alkalmazva a rendszer teljesíti az „ötbiztos” reteszelési funkciót. Ez a funkció lehetővé teszi a véletlenszerű kombinációkat a gyűrűs főegységgel, ami fokozott rugalmasságot és biztonságot biztosít a nagyfeszültségű kapcsolóberendezések működésében.

13,8KV MV HV levegőszigetelt kapcsolóberendezés specifikációja

A kapcsolóberendezések főbb műszaki paraméterei és alkatrészmodellei

Nem.	Tétel	Mértékegység	technikai paraméterek
1	Névleges feszültség	KV	3.6,7.2,12
2	Névleges teljesítményfrekvencia-ellenállási feszültség	KV	a talaj, ugyanaz: 42; törés: 45
3	Névleges villámimpulzus-ellenállási feszültség	KV	a talaj, ugyanaz: 75; törés:85
4	Ráta frekvencia	Hz	50
5	Névleges áram	A	6,301,250
6	Névleges rövidzárlati megszakító áram (csúcs)	KV	20,25,31.5
7	Névleges rövidzárlati záróáram (csúcs)	KV	50,63,80.
8	Névleges dinamikus stabil áram (csúcs)	KV	50,63,80
9	Villám elektromos stabil áram 4S(RMS)	KV	20,25,31.5
10	Védelmi osztály	聽	1P2X
11	Méretek (W Brain D Brain H)	mm	900X1000X2300
12	Súly	Kg	-600

A ZN63-12 típusú vákuummegszakító főbb műszaki paraméterei

Nem.	Tétel	Mértékegység	technikai paraméterek
1	Névleges feszültség	KV	12
2	Névleges áram	A	6,301,250
3	Névleges rövidzárlati megszakítóáram	KV	20,25,31.5
4	Névleges rövidzárlati záróáram	A	50,63,80
5	Névleges rövid idejű ellenállási áram (4S effektív érték)	A	20.25,31.5
6	Névleges csúcs ellenállási áram (csúcs)	A	50,63,80
7	Mechanikai élettartam	Idő	10000
8	Névleges rövid idejű megszakítási áram megszakítási idők	Idő	50
9	Névleges működési sorrend		o-0,3s-c O-180s-C o
10	Az érintkezőfej távolsága	mm	11±1
11	Érintkezési löket	mm	4±0,5
12	Fázisközi középtávolság	mm	210
13	Nyitási sebesség	Kisasszony	1,2±0,2
14	Zárási sebesség	Kisasszony	0,6±0,2
15	Nyitvatartási idő	Kisasszony	≤60
16	Záróra	Kisasszony	≤75
17	Háromfázisú nyitás szinkronizálás	Kisasszony	≤2
18	Záró ugrálás	Kisasszony	≤2
19	Hurok ellenállás	µΩ	≤45
20	Az érintkezőfej halmozott megengedett kopási vastagsága	mm	3
