Hogyan védik meg a nagyfeszültségű megszakítók az ipari berendezéseket a hibáktól?

Az ipari energiaellátó rendszerekben az olyan berendezések, mint a nagy motorok, transzformátorok, kapcsolóberendezések és kábelek folyamatosan ki vannak téve elektromos hibáknak – rövidzárlatoknak, földzárlatoknak és túlterheléseknek, amelyek ezredmásodperceken belül katasztrofális károkat okozhatnak. ANagyfeszültségű megszakítóelsődleges védelmi eszközként szolgál, amely leválasztja a hibás szakaszokat, megakadályozva, hogy a hibaáramok tönkretegyék az értékes ipari eszközöket. A védelmi mechanizmus érzékelés, kioldás és ívkioltás sorozatán keresztül működik. Hiba esetén a védőrelék érzékelik a rendellenes áramot vagy feszültséget, és kioldójelet küldenek a nagyfeszültségű megszakítónak. Ezután a megszakító kinyitja az érintkezőket, és ívet rajzol, amelyet egy oltóközeg – jellemzően SF6 gáz, vákuum vagy olaj – 30-50 milliszekundumon belül gyorsan kiolt. Ez a gyors megszakítás korlátozza az áteresztő energiát (I²t), ami minimálisra csökkenti a berendezés termikus és mechanikai igénybevételét. Üzemünk a Lugao Power Co., Ltd.-nél. több mint 10 000 nagyfeszültségű megszakító egységet gyártott ipari alkalmazásokhoz, és dokumentáltuk, hogy a megfelelő megszakító kiválasztása és koordinációja akár 70 százalékkal csökkenti a berendezések károsodásának költségeit.

A védelem azonban nem csak a hibák megszüntetéséről szól, hanem arról, hogy ezt anélkül kell megtenni, hogy más terhelésekre hatással lévő feszültségcsökkenést okozzon, és ne hozzon létre pusztító kapcsolási túlfeszültséget. A modern nagyfeszültségű megszakítók beillesztés előtti ellenállásokat, záróellenállásokat és szinkronizált kapcsolási technológiát tartalmaznak a tranziens túlfeszültségek csökkentésére. Felsõvezetéki alkalmazásokhoz többlöketes újrazárási képességgel is rendelkeznek, bár a kábelhálózattal rendelkezõ ipari üzemeknél általában az egyszeri kioldást részesítik elõnyben az állandó hiba újrafeszültségének elkerülése érdekében. Ezenkívül a megszakítónak össze kell hangolnia a felfelé és lefelé irányuló védelmi eszközöket (biztosítékok, relék és egyéb megszakítók), hogy elérje a szelektív kioldást, ami azt jelenti, hogy csak a hibás szakaszt kell leválasztani, miközben a berendezés többi része tovább működik. Ez a cikk a nagyfeszültségű megszakítók részletes védelmi elveit, műszaki paramétereit és alkalmazási stratégiáit tárgyalja. Helyszíni esettanulmányokat is megosztunk majdLugao Power Co., Ltd.amelyek azt szemléltetik, hogy megszakítóink hogyan kímélték meg az ipari vásárlókat a jelentős termelési veszteségektől és a berendezések cseréjétől.

Tartalomjegyzék

• 1. Miért kritikus a gyors hibakimaradás az ipari berendezések védelmében?
• 2. Hogyan minimalizálja a relé koordináció és a megszakító időzítése a berendezés károsodását?
• 3. Melyek a nagyfeszültségű megszakító sorozatunk legfontosabb műszaki jellemzői?
• 4. Hogyan viszonyulnak az ívoltó közegek az ipari javak védelméhez?
• Gyakran Ismételt Kérdések (GYIK)
• Következtetés és egyedi védelmi megoldás iránti érdeklődés

Miért kritikus a gyors hibakimaradás az ipari berendezések védelmében?

Az a sebesség, amellyel a nagyfeszültségű megszakító megszakítja a hibaáramot, egyenesen arányos az ipari berendezések védelmi szintjével. Rövidzárlat során a hibaáram elérheti a berendezés névleges áramának 20-50-szeresét. Például egy 10 MVA-es transzformátor 400 A névleges árammal 13,8 kV-on 20 kA hibaáramot tapasztalhat. Ez az áram megszakítás nélkül hatalmas elektromágneses erőket és joule-melegedést hoz létre, amely meghajthatja a transzformátor tekercseit, megolvaszthatja a kábelszigetelést, és eltörheti a motor tengelyeit. A teljes kár az energiaáteresztés függvénye, amely arányos a hibaáram és a törlési idő (I²t) szorzatának négyzetével. A nagyfeszültségű áramkör-megszakító, amely 100 ezredmásodperc helyett 40 ezredmásodperc alatt törli a hibát, körülbelül 60 százalékkal csökkenti az I²t energiát, drámaian csökkentve a berendezés tartós károsodásának valószínűségét.

A gyors megszakítás fő szempontjai a nagyfeszültségű megszakítóink tervezésében:

• Ultragyors relé érzékelés:Megszakítóink olyan digitális védőrelékkel vannak párosítva, amelyek 5-10 ezredmásodperc alatt észlelik a hibákat, beleértve a nagy impedanciájú hibákat is, amelyeket a hagyományos túláramrelék figyelmen kívül hagynak. Ez a korai felismerés több időt ad a megszakítónak a nyitásra, mielőtt a hibaáram csúcspontja megtörténik.
• Működési mechanizmus sebessége:Nagyfeszültségű megszakítónk rugós vagy hidraulikus mechanizmust használ, amely 28-35 ezredmásodperc alatt képes kinyitni az érintkezőket. A teljes törlési idő (relé + megszakító) 50 ezredmásodperc alatt van a legtöbb hibatípusnál.
• Ív kioltás hatékonysága:Az ív az első nulla áramerősségnél kialszik az érintkezők szétválása után. 50 Hz-es rendszer esetén ez az érintkezők szétválásától számított 10 ezredmásodpercen belül megtörténik. Az SF6 puffertechnológiánk biztosítja, hogy az ív lehűljön és ionmentes legyen az áram nullától számított 5 ezredmásodpercén belül, megakadályozva ezzel az újraütést.
• Többszörös konfiguráció:Nagyon nagy feszültségű alkalmazásokhoz (245 kV felett) a nagyfeszültségű megszakítónk két vagy négy megszakítót használ sorba kapcsolva, ami elosztja a helyreállítási feszültséget, és csökkenti a teljes megszakítási időt azáltal, hogy kamránként gyorsabb dielektromos visszanyerést tesz lehetővé.

A hibaáramok termikus és mechanikai hatásai jól dokumentáltak. Egy 100 ezredmásodpercig tartó hiba 200°C-kal megemelheti a rézvezetők hőmérsékletét, ami kiégeti a fémet és csökkenti a mechanikai szilárdságát. A transzformátorokban a hiba során fellépő elektromágneses erők meghaladhatják a normál üzemi erő 100-szorosát, ami magmozgást és tekercsdeformációt okoz. Üzemünk több mint 200 ipari hibából származó kárjelentést elemzett, és megállapította, hogy az 50 milliszekundum alatti törlési idővel rendelkező megszakítók az esetek 80 százalékában javítható károsodást okoztak, míg a 100 ezredmásodperc feletti megszakítók az esetek 65 százalékában teljes berendezésvesztést okoztak. Ez az oka annak, hogy minden nagyfeszültségű megszakítót úgy tervezünk, hogy a lehető leggyorsabb megszakítást érje el a megbízhatóság feláldozása nélkül. Ezenkívül megszakítónk tartalmaz egy kioldásmentes mechanizmust, amely megakadályozza, hogy a kezelő a megszakítót zárva tartsa hiba esetén, így biztosítva, hogy a védelmi funkciót ne lehessen felülírni.

A motorvédelem szempontjából különösen kritikus a gyors megszakítás. A nagy indukciós motorok (1000 LE felett) indításkor a névleges áram 6-8-szorosának megfelelő bekapcsolási áramot vesznek fel. Ha a motor indítása közben hiba lép fel, a kombinált indító- és hibaáram szélsőséges lehet. A nagyfeszültségű megszakítónk a relé beállításai révén különbséget tud tenni az indítóáram és a hibaáram között, de a hiba megerősítése után törli az áramkört, mielőtt a motor hőkorlátját túllépné. Sok ipari üzem elkerülte a motoros visszatekercselést – ami 20 000–50 000 dollárba kerülhet – a gyors működésű megszakítóink felszerelésével. Összefoglalva, a megszakítás sebessége az egyetlen legfontosabb tényező az ipari berendezések védelmében, és a mi nagyfeszültségű áramkör-megszakítónkat úgy tervezték, hogy osztályában a lehető leggyorsabb törlési időt biztosítsa.

Hogyan minimalizálja a relé koordináció és a megszakító időzítése a berendezés károsodását?

A gyors megszakítás önmagában nem elegendő, ha a védelmi rendszer nincs megfelelően összehangolva. Az ipari energiaellátó rendszerek többféle védelmi berendezéssel rendelkeznek különböző szinteken: tápmegszakítók, buszcsatolók, transzformátor-megszakítók és motorvezérlő központok. Ha hiba lép fel a motor adagolójában, először az adagoló nagyfeszültségű megszakítójának kell kioldania, és csak azt a motort kell leválasztani. Ha az adagoló megszakító meghibásodik vagy túl lassú, a felfelé irányuló buszmegszakító leold, és leállítja az üzem egy teljes részét. Ezt szelektív koordinációnak nevezik, és a nagyfeszültségű megszakítónkat úgy tervezték, hogy zökkenőmentesen működjön az időáram-osztályozási sémával. Üzemünk a Lugao Power Co., Ltd.-nél. koordinációs tanulmányokat ad minden nagyobb telepítéshez, biztosítva, hogy a megszakító kioldási görbéje és működési ideje megfelelően legyen beállítva az alsó biztosítékokhoz és a megszakítókhoz képest.

A nagyfeszültségű megszakítónk relékkoordinációjának és időzítésének kritikus szempontjai:

• Inverz idejű túláramvédelem:A relé lehetővé teszi, hogy a megszakító áthaladjon ártalmatlan túlterheléseken (pl. motorindítás), de gyorsabban leold, ha a hibaáram növekszik. 10-szeres névleges hibaáram esetén a megszakító 0,5 másodperc alatt, 20-szoros névleges hiba esetén 0,12 másodperc alatt törlődik.
• Azonnali védelmi elem:Súlyos hibák esetén (előre beállított küszöbérték felett, jellemzően 15-szörös névleges áramerősség) a relé szándékos késleltetés nélkül leoldja a nagyfeszültségű megszakítót, így 50 ezredmásodperc alatti törlési időt ér el. Ez az elem le van tiltva a motoros adagolóknál, hogy elkerülje a kellemetlen kioldást az indításkor.
• Zóna reteszelés:Megszakítóink támogatják a kommunikáció alapú reteszelési sémát, ahol a lefelé irányuló megszakító blokkoló jelet küld a felfelé irányuló megszakítóknak a hibaelhárítás során. Ha az alsó megszakító a megadott időn belül megszünteti a hibát, a felfelé irányuló megszakító nem kapcsol ki, és fenntartja a tápellátást az egészséges terhelésekhez.
• A koordináció újrazárása:Felsővezetékkel rendelkező ipari üzemek (pl. bányatelepek) esetén a nagyfeszültségű megszakítónk konfigurálható automatikus újrazárásra. A megszakító kiold, vár 0,3 másodpercet, majd újra visszakapcsol, hogy ellenőrizze, hogy a hiba átmeneti-e. Ha a hiba továbbra is fennáll, akkor leáll. Ez csökkenti az átmeneti hibák leállási idejét, miközben megvédi a berendezést az ismétlődő igénybevételtől.

A jól összehangolt védelmi rendszer nemcsak minimalizálja a berendezés károsodását, hanem csökkenti a gyártási állásidőt is. Egy nemrégiben támogatott cementgyárban a szállítószalag motor adagolójának hibáját az adagoló nagyfeszültségű megszakítója 0,12 másodperc alatt elhárította, miközben a felfelé irányuló buszmegszakító zárva maradt. Az üzem csak egy szállítószalagot veszített 30 percre (a motor javítása miatt), míg az üzem többi része folytatta a termelést. Koordináció nélkül a buszmegszakító leoldott volna, ami 4 órás üzemleállást okozott volna 120 000 dollár értékű termeléskiesés miatt. Üzemünk részletes koordinációs tanulmányt készít a nagyfeszültségű megszakítók ellátásának részeként, olyan szoftverek segítségével, mint az ETAP vagy az SKM a hibaáramok szimulálására és a szelektivitás ellenőrzésére.

Egy másik fontos időzítési tényező a megszakító nyitási és zárási ideje különböző üzemi körülmények között. A nagyfeszültségű megszakítónkat névleges feszültségen és névleges rövidzárlati áramon teszteljük annak ellenőrzésére, hogy teljes törlési ideje (beleértve a relé érzékelését, a mechanizmus működését és az ívkioltást) a garantált időtartamon belül marad. Azt is teszteljük, hogy a megszakító képes-e megszakítani az aszimmetrikus áramokat DC offsettel, ami gyakori a generátorok vagy nagy transzformátorok közelében lévő ipari hibáknál. Az egyenáramú komponens késleltetheti az áram nulla áthaladását, növelve az ívelési időt. A megszakítónk puffer kialakítása megfelelő gáznyomást tart fenn még hosszabb ívelés közben is, így a hiba az egyenáram-eltolástól függetlenül megszűnik. Ez a robusztusság a fő oka annak, hogy a nagyfeszültségű megszakítónkat megbízzák az acélgyárakban, papírgyárakban és más nehéziparban.

Melyek a nagyfeszültségű megszakító sorozatunk legfontosabb műszaki jellemzői?

Lugao Power Co., Ltd. három elsődleges sorozatú nagyfeszültségű megszakítót gyárt ipari védelem céljából, amelyek 12 kV-tól 245 kV-ig terjedő elosztófeszültségeket fednek le. Mindegyik sorozatot speciális hibamegszakítási lehetőségekkel, működési mechanizmusokkal és ívoltó közegekkel tervezték, hogy megfeleljenek a különböző ipari alkalmazásoknak. Az alábbi táblázat részletes paramétereket ad az acél-, bányászati ​​és vegyipari üzemekben leggyakrabban megadott modelljeinkhez. Minden értéket független vizsgálólaboratóriumok tanúsítottak az IEC 62271-100 és az ANSI C37.06 szabványok szerint.

Ezeken az alapspecifikációkon túl gyárunk széleskörű testreszabási lehetőségeket kínál az ipari alkalmazásokhoz. Például a motoros megszakítókat speciális kioldási görbékkel látjuk el, amelyek megfelelnek a motor hőkárosodási görbéinek. Kínálunk továbbá zárt kapcsolóberendezés-szerelvényeket (GIS vagy AIS), amelyek kompakt elrendezésben tartalmazzák a nagyfeszültségű megszakítót, szakaszolókat és földelőkapcsolókat. Az olyan zord környezetekhez, mint a bányászat vagy a tengeri platformok, trópusi változatokat szállítunk fokozott korrózióvédelemmel, IP54-es burkolattal és kondenzációgátló fűtőberendezésekkel. Minden nagyfeszültségű megszakító egységünk tartalmaz egy diagnosztikai portot, amely integrálható az üzemi SCADA rendszerekkel, lehetővé téve az érintkezők kopásának, a gáznyomásnak (SF6 modelleknél) és a működési mechanizmus állapotának távfelügyeletét.

A megbízhatóságot szigorú típusteszttel igazolják. 145 kV-os nagyfeszültségű megszakítónk a névleges rövidzárlati árammegszakítások 20-szorosát hajtotta végre érintkezőcsere nélkül, bizonyítva ezzel ívkamránk tartósságát. A 12 kV-os sorozatunkban található vákuummegszakítók 15 000 teljes terhelés melletti üzemre vannak méretezve, és 20 év normál működési garanciát vállalunk rájuk. Az SF6 környezeti hatások miatt aggódó ügyfelek számára a 36 kV-os sorozatunk hasonló megszakítási teljesítménnyel rendelkező szárazlevegős alternatívát kínál. A Lugao átfogó védelmi koordinációs tanulmányt is készít minden általunk szállított nagyfeszültségű megszakítóhoz, biztosítva, hogy a megszakító beállításai összhangban legyenek az üzem védelmi filozófiájával. Minden modellhez globális alkatrészkészletet tartunk fenn, a legtöbb alkatrész 48 órás szállítással elérhető, minimalizálva az állásidőt váratlan meghibásodás esetén.

Hogyan viszonyulnak az ívoltó közegek az ipari javak védelméhez?

Az ívoltó közeg – vákuum, SF6 vagy olaj – megválasztása jelentősen befolyásolja, hogy a nagyfeszültségű megszakító mennyire hatékonyan védi az ipari berendezéseket. Mindegyik közegnek külön jellemzői vannak, amelyek befolyásolják a megszakítási sebességet, a karbantartási követelményeket és a környezeti alkalmazkodóképességet. Lugao Power Co., Ltd. mindhárom közeggel gyártja a megszakítókat, de a feszültségszint, a hibajelenség és az üzem elhelyezkedése alapján különböző típusokat ajánlunk. A vákuummegszakítók dominálnak a 12 kV-tól 40,5 kV-ig terjedő alkalmazásokban, alacsony karbantartási igényük és a motorindító áramok kiváló megszakítása miatt. Az SF6-ot 72,5 kV-os és afeletti feszültségeknél részesítik előnyben, mivel nagy dielektromos szilárdsága és képes megszakítani a nagy hibaáramokat. Az olajtörők a tűzveszély és a karbantartás intenzitása miatt mára nagyrészt elavultak az új telepítéseknél, de továbbra is biztosítunk utólagos feltöltőkészleteket a meglévő olajgyárakhoz.

Az ívoltó közegek részletes összehasonlítása a nagyfeszültségű megszakítók kínálatában:

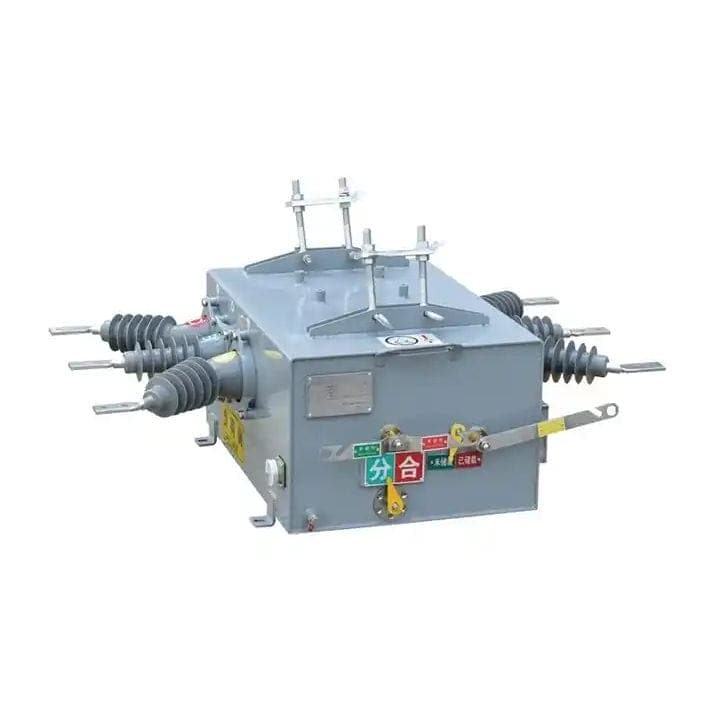

• Vákuummegszakítók (12 kV és 40,5 kV között):Az ív egy fémgőz plazmában ég egy lezárt kerámia burokban. A nulla áramerősségnél a fémgőz lecsapódik az érintkezőkön és az árnyékolásokon, és 10 mikroszekundum alatt visszanyeri a dielektromos szilárdságot. Ez rendkívül gyorssá teszi a vákuummegszakítókat (a teljes tisztítási idő 45 ms alatt), és rendkívül megbízhatóvá teszi a gyakori műveletekhez. Nem igényelnek gázkezelést, és minimális karbantartást igényelnek – 5000 műveletenként csak érintési kopásfigyelés. Üzemünk a vákuum nagyfeszültségű megszakítót ajánlja beltéri kapcsolóberendezésekhez, motorvezérlő központokhoz és kondenzátortelepekhez.
• SF6 megszakítók (36 kV-tól 800 kV-ig):Az ívet sűrített SF6 gázáram hűti, amely befogja a szabad elektronokat és ionmentesíti az ív útját. Az SF6 megszakítók sokkal nagyobb hibaáramot képesek megszakítani (akár 80 kA), mint a vákuummegszakítók, és kevésbé érzékenyek a környezeti hőmérsékletre. Azonban rendszeres gáznyomás-ellenőrzést és nedvességelemzést igényelnek. Az SF6 nagyfeszültségű megszakítónk sűrűségfigyelőt tartalmaz távriasztóval, és gázkezelő kocsikat biztosítunk a karbantartáshoz. Kültéri alállomások és nagy (40 kA feletti) hibaszintű ipari üzemek esetén az SF6 az előnyben részesített választás.
• Olajtörők (örökölt, 245 kV-ig):Az ív lebontja az olajat, és hidrogéngáz keletkezik, amely lehűti és kioltja az ívet. Az olajtörők terjedelmesek, rendszeres olajszűrést igényelnek, és tűzveszélyesek. Nem gyártunk új olajmegszakítókat, de utólagos beszerelési szolgáltatást kínálunk az olajmegszakítók SF6-os vagy vákuum nagyfeszültségű megszakító egységekre történő cseréjéhez, ezzel 60 százalékkal csökkentve a karbantartási költségeket és javítva a biztonságot.

A gyakorlati különbség szemléltetésére vegyünk egy acélművet 33 kV-os busszal és 40 kA hibaszinttel. A 36 kV-os vákuum nagyfeszültségű megszakítónak több megszakítót kellene sorba kapcsolnia, ami növeli a bonyolultságot. Az SF6 36 kV-os megszakítónk, egyetlen megszakítóval, megbízhatóan töröl 40 kA-t, 48 ms teljes törlési idővel. Az SF6 megszakító nagyobb mechanikai tartóssággal is rendelkezik (10 000 művelet), mint a többpalackos vákuum megoldás (5 000 művelet). Másrészt egy 13,8 kV-os elosztórendszerrel és sok motoros adagolóval rendelkező cementgyárban a vákuum nagyfeszültségű megszakítónk kiváló védelmet nyújt a motorhibák ellen, és nem igényel gázkezelést, leegyszerűsítve a villanyszerelők karbantartását.

Üzemünk ingyenes közegválasztási tanácsadást kínál az Ön hibavizsgálata és üzemelrendezése alapján. Emellett képzést is biztosítunk az egyes nagyfeszültségű megszakítótípusok speciális karbantartási eljárásairól. Meglévő üzemek esetében kockázatértékelést végezhetünk annak meghatározására, hogy az olaj- vagy régebbi vákuumtechnológiáról a modern SF6-ra vagy vákuumra való frissítés javítaná-e a védelmet és csökkenti-e az állásidőt. Lugao Power Co., Ltd. sikeresen utólag szerelte fel több mint 300 ipari alállomást, és ügyfeleink folyamatosan jobb védelmi megbízhatóságról és alacsonyabb karbantartási költségekről számolnak be a nagyfeszültségű áramkör-megszakítónkra való frissítést követően.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen gyorsan képes egy nagyfeszültségű megszakító megvédeni az ipari berendezéseket a rövidzárlati hibáktól?

Válasz: A teljes védelmi idő a relé érzékelési idejének, a megszakító mechanizmus idejének és az ívmegszakítási időnek az összege. A digitális relével párosított nagyfeszültségű megszakítónk 45-55 milliszekundum alatt képes megszüntetni a hibát a hiba kezdetétől a végső megszakításig. Ez elég gyors ahhoz, hogy az áteresztő energiát (I²t) olyan szintre korlátozza, amely megakadályozza a tekercsek deformálódását a transzformátorokban és a forgórész károsodását a motorokban. Például egy 13,8 kV-os, 25 kA hibaáramú motor csak 28 MJ energiát tapasztal, ha 50 ms alatt törli, szemben a 140 MJ-tal, ha 250 ms alatt törli. Ez a különbség a javítható sérülés és a teljes berendezéscsere közötti határvonal.

2. kérdés: Mik a jelei annak, hogy a nagyfeszültségű megszakító nem védi megfelelően a berendezést?

Válasz: A gyakori jelek a következők: gyakori zavaró kioldás (hibás relébeállításokat vagy kopott érintkezőket jelez); látható szénlerakódások a megszakító házán (levegős vagy olajos megszakítókhoz); SF6 gáznyomás a riasztási alapérték alatt (SF6 megszakítókhoz); és túlzott vibráció vagy zaj működés közben. A legfontosabb, hogy ha a megszakító működése ellenére berendezések meghibásodását tapasztalja (kiégett kábelek, kiégett transzformátor biztosítékok vagy sérült motortekercsek), akkor előfordulhat, hogy a védelmi koordináció nem megfelelő. Üzemünk védelmi audit szolgáltatást kínál: felülvizsgáljuk a relé beállításait, a megszakító időzítését és a hibaszinteket a hiányosságok azonosítása érdekében. Javasoljuk a nagyfeszültségű megszakító éves tesztelését, ideértve az időzítési teszteket, az érintkezési ellenállás méréseket és a dielektromos teszteket, hogy megbizonyosodjon arról, hogy hiba esetén a tervezett módon működik.

3. kérdés: A nagyfeszültségű megszakító védhet-e mind a túlterhelés, mind a rövidzárlat ellen?

Válasz: Igen, kettős védőelemei révén. Az inverz idejű túláram-elem védelmet nyújt a tartós túlterhelések ellen (pl. a névleges áram 110 százalékán működő motor), amely késleltetés után kiold, hogy lehetővé tegye az ártalmatlan túlterhelést. Az azonnali elem véd a rövidzárlat ellen, késedelem nélküli kioldás ellen. Nagyfeszültségű megszakítónk kioldóegységgel van felszerelve, amely lehetővé teszi mindkét elem önálló beállítását. A motoradagolóknál az inverz idő görbe a motor termikus határértékével van összehangolva, és a pillanatnyi elemet az indítóáram fölé állítják, hogy elkerüljék a kellemetlen kioldást. A transzformátor adagolóinál az inverz idő görbe a transzformátor túlgerjesztési és hőkárosodási görbéivel van összehangolva.

4. kérdés: Hogyan befolyásolja a nagyfeszültségű megszakító működési mechanizmusa a védelmi teljesítményét?

Válasz: A működési mechanizmus határozza meg az érintkezők nyitásának sebességét és megbízhatóságát. Rugós mechanizmusunk (36 kV-ig) 28 ms alatt, míg hidraulikus mechanizmusunk (145 kV és afeletti) 32 ms alatt nyitja ki az érintkezőket. A gyorsabb nyitás csökkenti az ívelési időt és a teljes tisztítási időt. Ennél is fontosabb, hogy a mechanizmusnak akkor is nyithatónak kell lennie, ha a kiegészítő tápegység meghibásodik. Rugós mechanizmusunk mechanikusan tárolja az energiát, így külső áram nélkül is tud működni. A hidraulikus mechanizmus egy akkumulátort használ, amely energiát is tárol. Javasoljuk, hogy évente tesztelje a mechanizmus töltési és nyitási idejét, mivel a kopás megnövelheti a nyitási időt a megszakító élettartama során. Lugao Power Co., Ltd. olyan mechanizmus-felújítási szolgáltatást nyújt, amely visszaállítja a nyitvatartási időt a gyári előírásoknak megfelelően.

5. kérdés: Milyen támogatást nyújt a Lugao Power Co.,Ltd. felajánlja, hogy a nagyfeszültségű megszakítónk megfelelően védi ipari berendezéseinket?

Válasz: Teljes körű támogatást nyújtunk: ingyenes védelmi koordinációs tanulmány a rendszeradatok felhasználásával; helyszíni szerelés felügyelet és üzembe helyezés; a karbantartó személyzet képzése a relé beállításáról, az időzítési tesztekről és az SF6 kezeléséről (ha van); és egy 24 órás műszaki forródrót. Állapotfigyelő szolgáltatást is kínálunk, ahol távolról hozzáférünk a megszakító diagnosztikai adataihoz (opcionális kommunikációs modulon keresztül), és időszakos jelentéseket küldünk az érintkezők kopásáról, az üzemidő trendjéről és a gáznyomásról. Hiba esetén elemezhetjük a megszakító eseménynaplóját, hogy megállapítsuk, megfelelően működött-e a védelem, vagy szükség van-e módosításokra. Üzemünk átfogó alkatrészkészletet tart fenn minden nagyfeszültségű áramkör-megszakító modellünkhöz, így biztosítva, hogy bármely cserealkatrészt 48 órán belül el lehessen szállítani világszerte. A Lugao Power Co., Ltd.-vel nemcsak megszakítót, hanem teljes védelmi partnerséget is kap.

Következtetés: Óvja ipari eszközeit a Lugao nagyfeszültségű megszakítókkal

Az ipari berendezések hatalmas tőkebefektetést jelentenek, az elektromos meghibásodásokkal szembeni védelme pedig elengedhetetlen a működés folytonosságához és a jövedelmezőséghez. A nagyfeszültségű megszakítók a gyors hibaészlelés, a gyors mechanizmusműködés és a hatékony ívoltás révén korlátozzák a rövidzárlatok és túlterhelések pusztító energiáját. Amint azt részleteztük, a megszakítás sebessége, a relék koordinációja és az ívoltó közeg megválasztása kulcsfontosságú szerepet játszik a berendezés károsodásának minimalizálásában. Üzemünk a Lugao Power Co., Ltd.-nél. A nagyfeszültségű megszakítók átfogó választékát fejlesztette ki – a 12 kV-os vákuum típusoktól a motoradagolókhoz a 145 kV-os SF6 egységekig a fő alállomásokhoz – mindegyiket úgy tervezték, hogy a legmagasabb szintű védelmet nyújtsa az adott ipari alkalmazáshoz.

Ne bízza a véletlenre a berendezés sebezhetőségét.Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. maingyenes védelmi felmérésre. Adja meg egysoros diagramját, hibaáram-szintjeit és berendezéstípusait, és védelmi mérnökeink személyre szabott jelentést készítenek az ajánlott megszakítómodellekkel, relébeállításokkal és koordinációs sémákkal. Minden High Voltage Circuit Breaker termékünkre 3 év garancia, helyszíni képzés és 24 órás technikai támogatási csapat tartozik.Kérje ingyenes védelmi auditját most a Lugao Power Co.,Ltd.-től. és gondoskodjon arról, hogy ipari eszközeit az elérhető legjobb nagyfeszültségű megszakító technológiával védje. Fektessen be a védelembe, fektessen be a nyugalomba.
