SM6 beltéri gázszigetelt gyűrűs főegység kapcsolókészülék panel VCB-vel

Az LGSM6 beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolótáblája egy gyűrűs főegység, amely levegőt használ szigetelő közegként, és nagy teljesítményű vákuum-megszakítóval (VCB) van felszerelve. A névleges feszültségek 10 kV, 12 kV és 24 kV. Mivel levegőt használ szigetelő közegként, nincs szükség gázellenőrzésre vagy visszanyerési kezelésre. Széles körben használják különféle forgatókönyvekben, például ipari és bányászati vállalkozásokban, lakossági áramelosztásban, valamint szél- és napenergia elosztó helyiségekben. Az éves értékesítés meghaladja a 3000 darabot, és a főbb megoldások raktáron vannak a gyors szállítás érdekében.

Kérdés küldése

termékleírás

Az LGSM6 beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolótáblája egy teljesen zárt gyűrűs főegység, amely elsődleges szigetelőközegként SF6 gázt használ. Alapvető jellemzője a vákuum-megszakító (VCB) integrálása egy zárt gázkamrába. Ez megőrzi a gázszigetelt kapcsolóberendezések előnyeit, mint például a kis méret és a karbantartásmentes működés, ugyanakkor rendelkezik a nagy megszakítóképességgel és alkalmas a vákuum-megszakítók gyakori működtetésére. Ezért kiválóan alkalmas ipari és bányászati vállalkozásokban, lakossági áramelosztásban, szél- és napenergia-termelésben, valamint különféle alállomásokban. Professzionális GIS RMU gyártóként a Lugao kapcsolóberendezés-megoldása teljes mértékben megfelel az olyan nemzetközi szabványoknak, mint az IEC, ISO és CE, biztosítva a globális elismerést és a megbízható működést különféle áramelosztási forgatókönyvekben.

Főbb műszaki paraméterek

Nem.	Tétel		Egység	Paraméterek
1	Névleges feszültség		kV	12	24	36	40.5
2	Névleges áram		A	630/1250
3	Névleges frekvencia		Hz	50/60
4	1 perces teljesítményfrekvencia-ellenállási feszültség	Teljes érték	kV	42	55	80	95
		Töréspont		48	65	95	110
5	Villámimpulzus-álló feszültség	Teljes érték	kV	75	125/150	170	95
		Töréspont		85	150/160	185	215
6	Névleges rövid idejű ellenállási áram	Fő áramkör	kA	25/2s
		Földelő áramkör		25/2s
7	Névleges csúcsállósági áram		kA	63			50
8	Névleges átviteli áram		A	1300-1700
9	Névleges terhelés záró törési áram		A	630
10	Névleges kábel töltési törési áram		A	50/10
11	Terheletlen transzformátor megszakító áram		A	20
12	Kábel töltő földelési hiba megszakító áram		A	100			80
13	Névleges rövidzárlati megszakító áram		kA	20
14	Névleges rövidzárlati záróáram		kA	63			50
15	Védelmi osztály			IP3X
16	Terhelési kapcsoló élettartama		Idő	5000
17	Földelő kapcsoló élettartama		Idő	5000

Tipikus séma diagram:

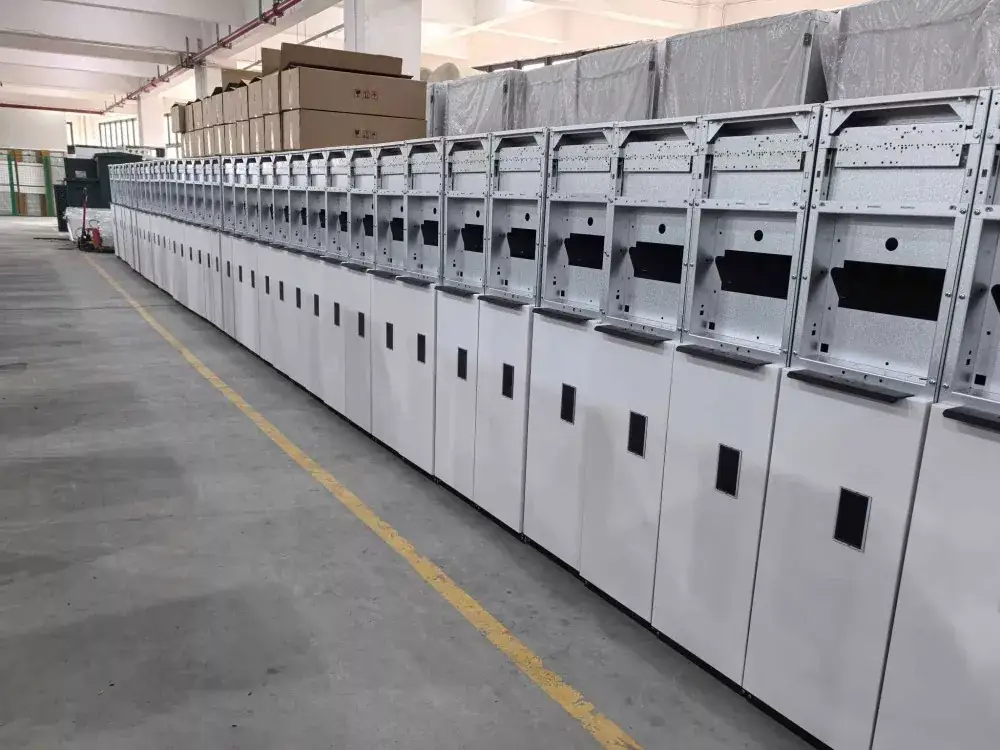

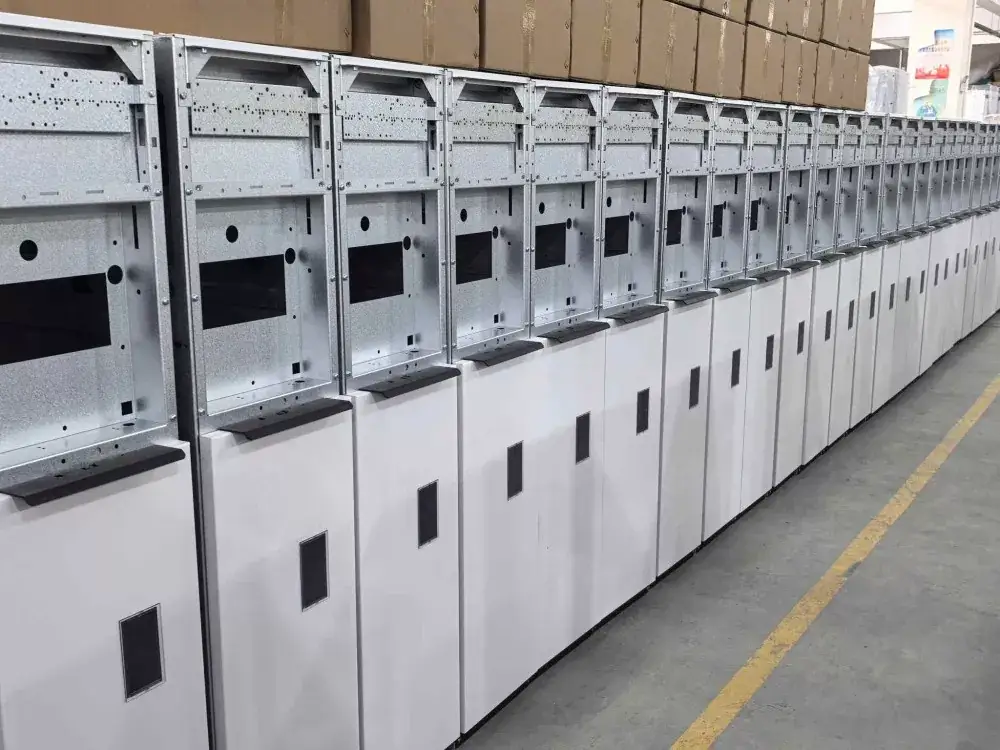

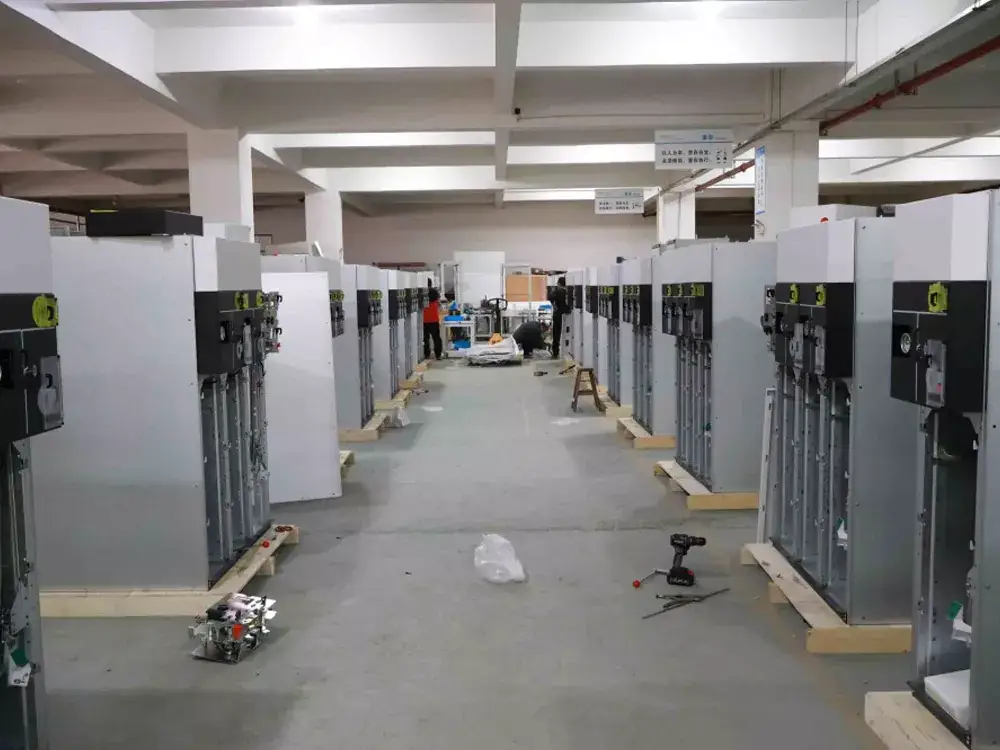

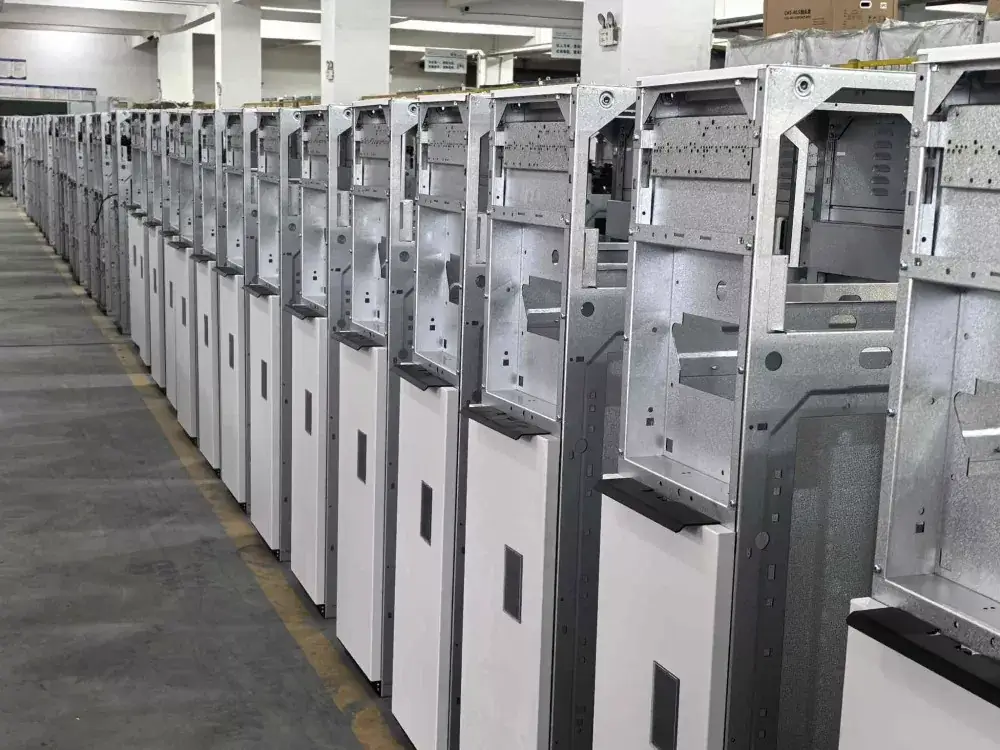

Gyári forgatás:

A technológia fő jellemzői:

1. LGSM6 beltéri gázszigetelt gyűrűs főegység VCB-vel ellátott kapcsolópanelt használnak, amely kiküszöböli az ívet a főáramkörben, és hosszú elektromos élettartammal rendelkezik. A teljes vákuummegszakító SF6 gázzal töltött rozsdamentes acél gázkamrában van lezárva, így teljesen elszigeteli a külső környezettől és javítja a szigetelés megbízhatóságát.

2. Minden nagyfeszültségű, feszültség alatt álló alkatrész, mint például a gyűjtősínek, szakaszolókapcsolók, vákuum-megszakítók és áramváltók, egy gázkamrában van lezárva, így nem igényel karbantartást teljes élettartama alatt, és nem kell tisztítani a szigetelőelemeket.

3. Kompakt mérete jelentősen megtakaríthatja az áramelosztó helyiség alapterületét, így különösen alkalmas előregyártott alállomásokhoz vagy korlátozott helyigényű projektekhez.

4. Ötbiztos mechanikus reteszeléssel rendelkezik a helytelen működés elkerülése érdekében. A légdoboz irányított nyomáscsökkentő csatornával van felszerelve az üzembiztonság érdekében.

5. Az intelligens elosztó hálózatok követelményeinek megfelelő interfészeket tart fenn az elektromos üzemeltetéshez és az automatizáláshoz.

Alkalmazási forgatókönyvek:

Ipari ágazat: Gyári áramelosztás, bányászat

Építőipari szektor: Kereskedelmi komplexumok, sokemeletes épületek, lakóközösségek

Új energia: szélenergia-termelés, fotovoltaikus erőművek

Infrastruktúra: Repülőterek, metrók

Ellátás és szolgáltatás

Készlet és szállítás: Nagy raktárkészletet tartunk fenn; a szokásos rendeléseket körülbelül 10 napon belül kiszállítjuk.

Értékesítés utáni szolgáltatás: 24 órás választ és támogatást biztosítunk a helyszíni telepítéshez és üzembe helyezéshez.

Személyre szabott szolgáltatások: Nem szabványos LGSM6 beltéri gázszigetelt gyűrűs főegység VCB-s kapcsolótáblához tudunk megoldást nyújtani az ügyfelek igényei szerint, például speciális feszültségszintek, másodlagos védelmi sémák, párhuzamos szekrénycsatlakozások.
