630A Beltéri HV vákuumkuxubecure

A Lugao büszkén egy dedikált beltéri vákuum -megszakító gyártó, amely a 630A beltéri HV vákuum -megszakítót kínálja beágyazott oszlopokkal. A háromfázisú AC 50Hz-es beltéri eloszlási rendszerekhez való felhasználás céljából ezeket a megszakítókat kifejezetten 24 kV feszültségre besorolják. Elsődleges funkciójuk az elektromos berendezések védelme és ellenőrzése különféle környezetben, ideértve az ipari és bányászati vállalkozásokat, az erőműveket és az alállomást. A VS1-24 megszakítók kulcsszerepet játszanak az elektromos rendszerek biztonságának és megbízhatóságának biztosításában az áramkör azonnali megszakításával hibák vagy rendellenes körülmények esetén. Válassza ki a Lugao-t az élvonalbeli megoldásokhoz, amelyek újradefiniálják a szabványokat a beltéri vákuum-megszakítókban.

Kérdés küldése

termékleírás

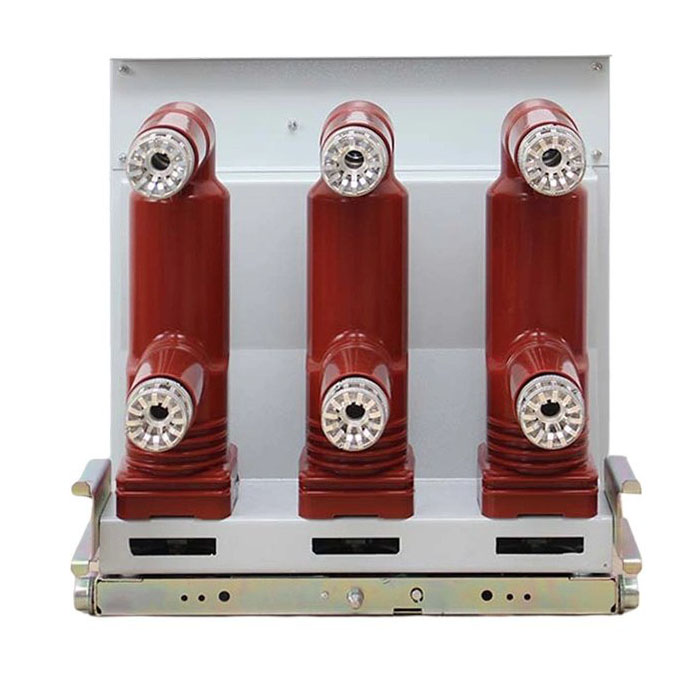

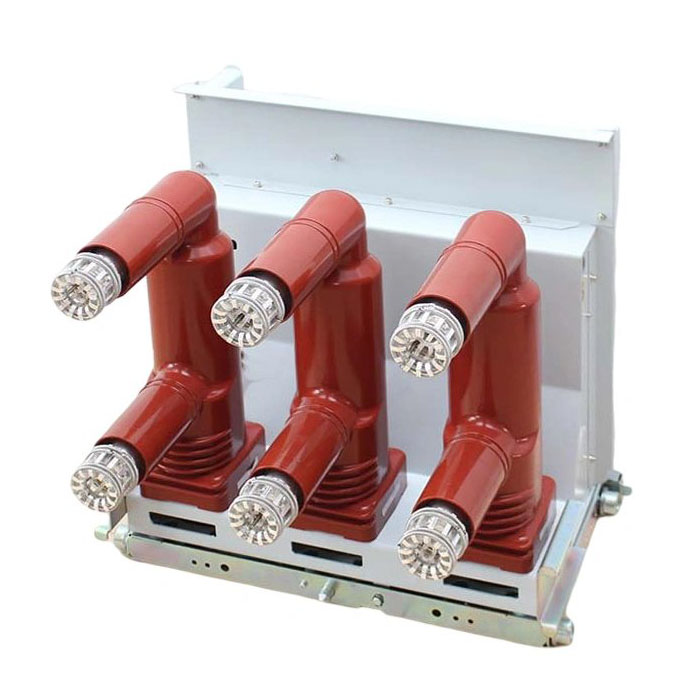

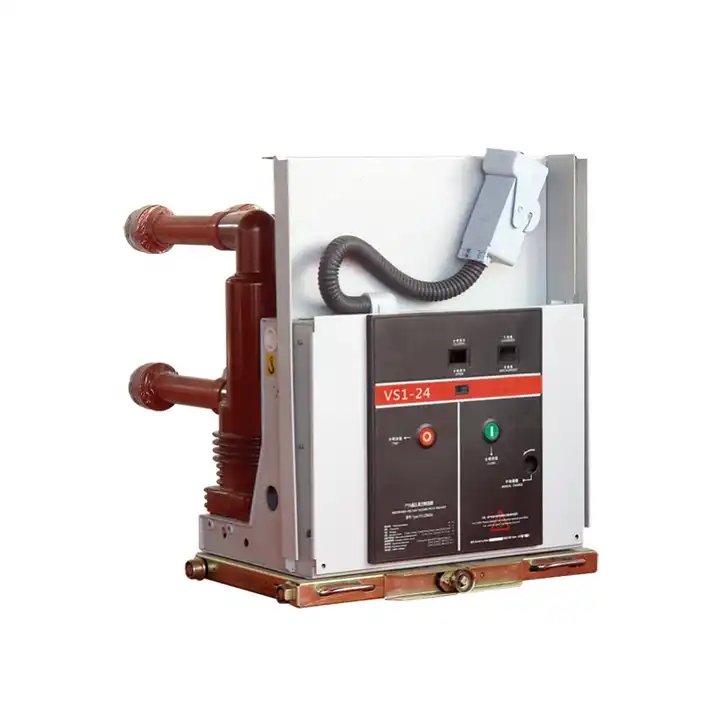

A Lugao egy 630A beltéri HV vákuum -megszakító szállító. A VS1-24 beltéri vákuummegszakítók sorozata beágyazott oszlopokkal beágyazott pólus-kialakítást használ a fő vezetőképes áramkör számára. Ez az innovatív kialakítás jelentősen javítja a szigetelést, a mechanikai megbízhatóságot és a törés teljesítményét, és karbantartásmentes működéshez és kiterjesztett mechanikai és elektromos élettartamhoz vezet. A vákuum-megszakító megfelel mind a nemzeti, mind az IEC szabványoknak, elérve az M-E2-C2 teljesítményértékelését.

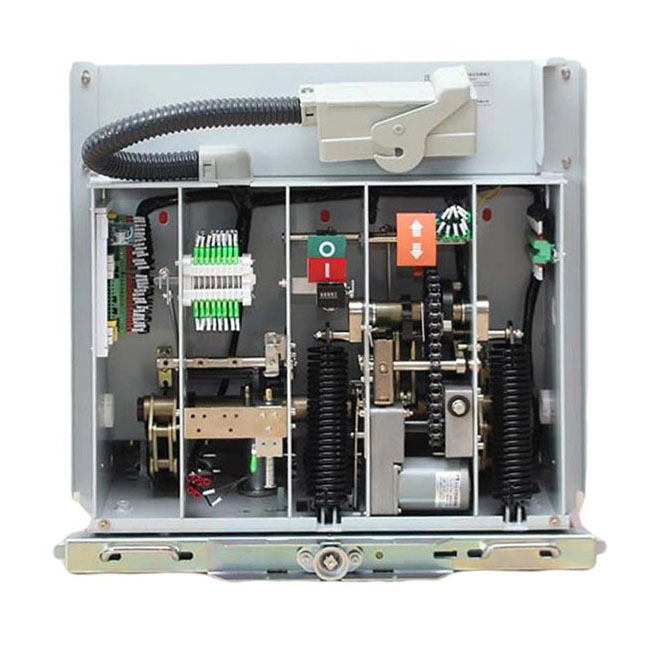

A SwitchGear-szal, mint például a KYN28-24 (GZS1) kompatibilitáshoz tervezték, ez a termék rögzített telepítésekhez alkalmas. A vákuum -megszakító azon az elven alapul, hogy amikor a mozgó és a statikus kapcsolatok a működési mechanizmuson keresztül nyitják meg, ív alakul ki köztük. Az érintkezési felületek magas hőmérsékletű illékonyodása mágneses mezőt generál, az ív gyorsan meghajtja az érintkezési felület tangenciális iránya mentén. A fémgőzt egy fémhengeren (pajzs) kondenzálják, és az ív természetesen elolt, amikor a nullát keresztezi, lehetővé téve a médium erősségének gyors helyreállítását.

Megbízható teljesítményén kívül a VS1-24 sorozat ideális az iparban, a bányászati vállalkozásokban, az erőművekben és az alállomásokban beltéri alkalmazásokhoz. A beágyazott pólus kialakítása biztosítja a szigetelési megbízhatóságot és a hatékony törési képességeket. Ez a beltéri vákuum-megszakító, a SwitchGear-be beágyazva, robusztus megoldást kínál az elektromos berendezések védelmére és vezérlésére különféle nagyfeszültségű környezetekben.

630a beltéri HV vákuumkuxing megszakító működési környezet

1. környezeti levegő hőmérséklete: felső határ +40 fok, alsó határ -40 fok;

2. magasság: ≤2000 m (ha a magasság növekszik, akkor a névleges szigetelési szintet ennek megfelelően megnövelik);

3. Szélnyomás: legfeljebb 700Pa (egyenértékű a szélsebességnek 34 m/s);

4. Földrengés intenzitása: legfeljebb 8 fok;

5. A szennyeződés szintje: ⅳ szint;

6. maximális napi hőmérsékleti különbség: legfeljebb 25 fok;

7. Relatív páratartalom: A napi átlag nem haladja meg a 95%-ot, és a havi átlag nem haladja meg a 90%-ot;

8. Helyek gyulladás, robbanásveszély, kémiai korrózió és súlyos rezgés nélkül.

630a beltéri HV vákuumkuxing megszakító specifikáció

Szám	Paraméter		Egység	Érték
1	Névleges feszültség		KV	24
2	Névleges szigetelési szint	A névleges rövid távú teljesítményfrekvencia ellenáll a feszültségnek (1 perc)	KV	65、79
		(Interfázis, relatív talaj, törés)
		Névleges villámimpulzus ellenállási feszültség	KV	125、145
		(fázis, fázis, port)
3	Névleges frekvencia		HZ	50
4	Névleges áram		A	630、1250、1600 、
				2000、2500、3150
5	Névleges rövidzárlat-törésáram		a	20 、 25 、 31.5
6	A névleges rövid távú 4S ellenáll az áramnak			20 、 25 、 31.5
7	Minősített rövidzárlat-előállítási áram			50 、 63 、 80
8	A névleges csúcs ellenáll az áramnak			50 、 63 、 80
9	Névleges működési sorrend			O-0.3S-CO-180S-CO
10	Minősített rövidzárlat-törés az áramtörési idők		idő	20
11	Névleges kábel töltés törési áram		A	31.5
12	Minősített egy kondenzátor bank törési áram		A	630
13	A besorolású besor-back kondenzátor bank törési áram		A	400
14	Mechanikai élet		idő	10000
15	A mozgó és statikus érintkezők lehetővé teszik a felhalmozott kopás vastagságát		mm	3
