40.5KV automata záró vákuum megszakító 40.5KV

A LiuGao büszkén áll a vezető beltéri vákuum-megszakítók gyártójaként, amely a 40,5 KV automatikus záródású vákuum-megszakítóval rendelkezik – egy beltéri nagyfeszültségű, 40,5 kV névleges feszültségű elektromos eszköz, amely háromfázisú 50 Hz-es váltakozó áramról működik. Az ipari és bányászati vállalkozásokhoz, alállomásokhoz, valamint átviteli és elosztórendszerekhez szabott megszakító megbízható vezérlési és védelmi kapcsolást biztosít. Kivételes alkalmassága a kohászatban és az elektromos ívacélgyártásban, ahol a gyakori műveletek elengedhetetlenek, megkülönbözteti. A GB 1984-89 "AC High Voltage Circuit Breaker" szabványnak megfelelő LiuGao olyan élvonalbeli megoldások megtapasztalására hívja Önt, amelyek újradefiniálják a beltéri vákuum-megszakítók megbízhatóságát és teljesítményét.

Kérdés küldése

termékleírás

A LiuGao a beltéri vákuum-megszakítók gyártója, a ZN23-40.5 vákuum-megszakítók beltéri nagyfeszültségű áramelosztó eszközök, amelyeket 40,5 kV névleges feszültségre terveztek, és háromfázisú, 50 Hz-es váltakozó árammal működnek. Zökkenőmentesen integrálhatók a JYN1-35 és GBC-35 kapcsolóberendezésekkel. Ezek a megszakítók kiválóan alkalmasak az energiaátviteli és -elosztó rendszerek vezérlésére és védelmére olyan létesítményekben, mint az erőművek és alállomások. Különösen a gyakori műveletekkel járó alkalmazásokban jeleskednek, mint például a kohászatban és az ívacéliparban.

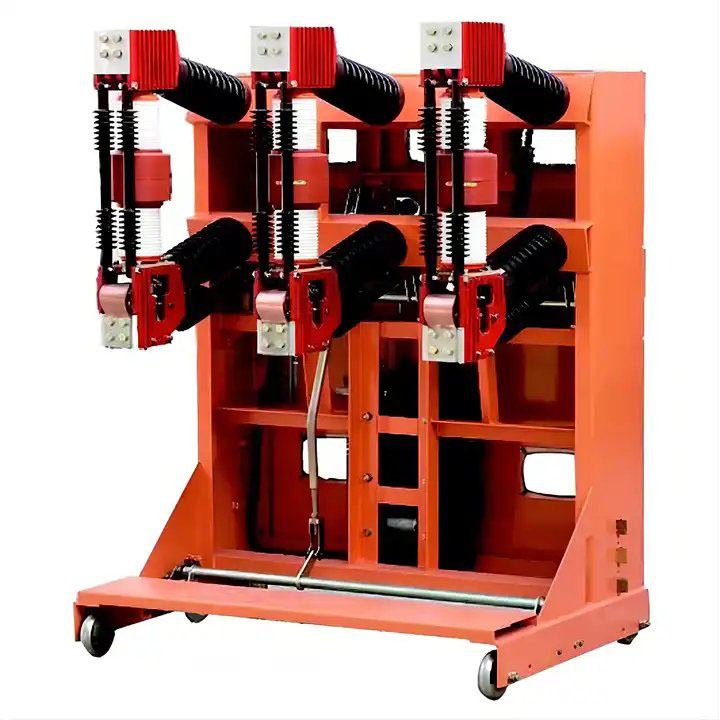

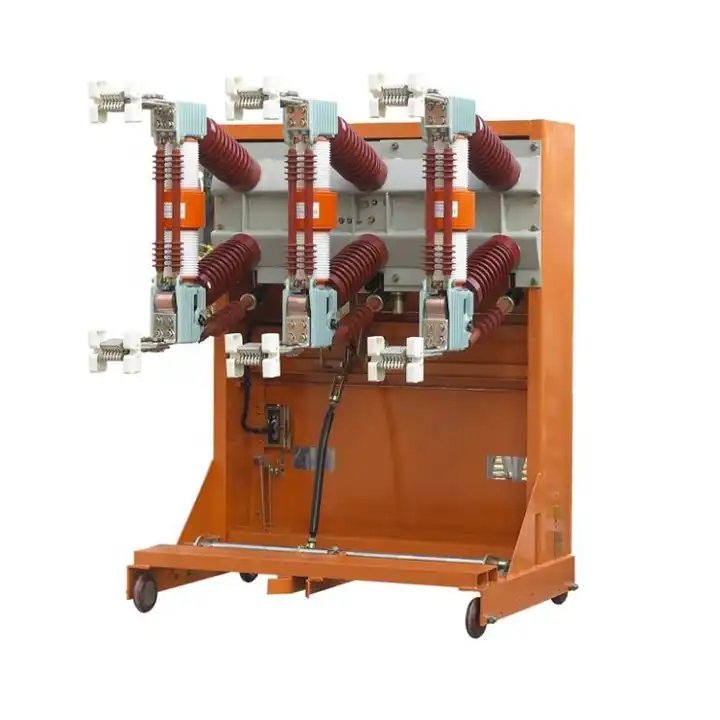

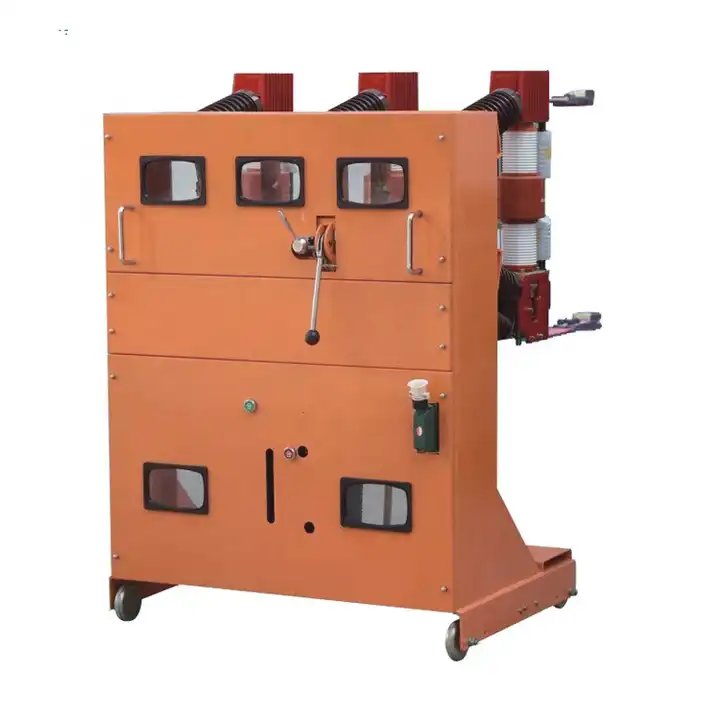

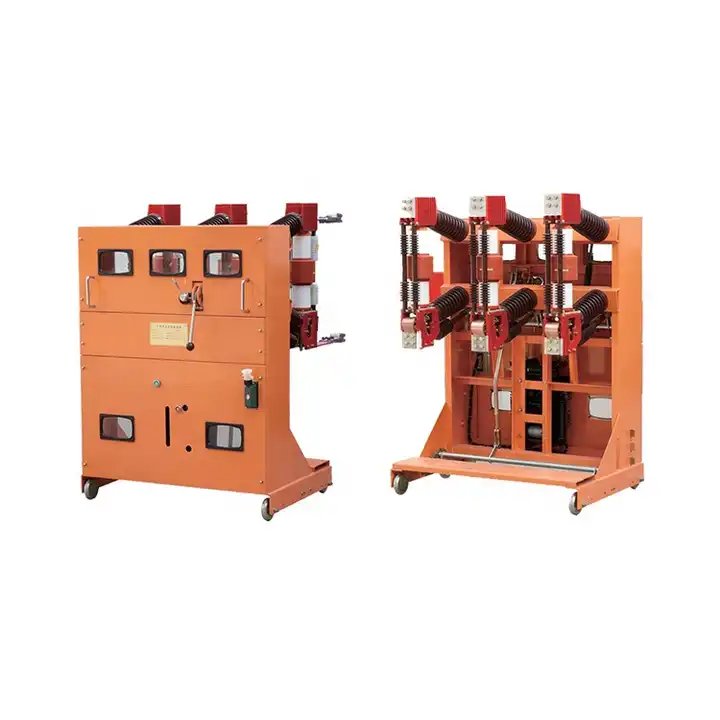

A kézikocsi típusú kialakítású ZN23-40.5 vákuum-megszakítók jól átgondolt szerkezettel büszkélkedhetnek az egyszerű karbantartás érdekében. Ezek vagy a CD10-Ⅱ elektromágneses működtető mechanizmussal vagy a CT19-BN rugós működtető mechanizmussal vannak felszerelve. Ezeket a megszakítókat kifejezetten nagyfeszültségű kapcsolóberendezésekbe, például GBC-40.5, JYN1-40.5 és más magas szekrényekbe történő beszerelésre tervezték.

40,5 KV automatikus záró vákuum megszakító 40,5 KV működési környezet

1. A környezeti levegő hőmérsékletének felső határa nem haladja meg a +40°C-ot, alsó határa pedig nem lehet alacsonyabb -10°C-nál (-30°C-on a tárolás és szállítás megengedett):

2. Azokon a területeken, ahol a tengerszint feletti magasság nem haladja meg az 1000 m-t, ha a terméket 7,2 kV-os rendszerben használják, az alkalmazandó magasság legfeljebb 3000 m-rel növelhető;

3. Relatív páratartalom: a napi átlag legfeljebb 95%, a havi átlag nem haladja meg a 90%-ot;

4. Telített gőznyomás: a napi átlagérték nem haladja meg a 2,2x 103 MPa-t, a havi átlagérték nem haladja meg az 1,8x 103 MPa-t, és páratartalom esetén kondenzáció léphet fel, ha a hőmérséklet meredeken csökken;

5. A telepítés helyének mentesnek kell lennie a gyakori heves vibrációtól;

6. A környező levegő nem lehet jelentősen szennyezett maró vagy gyúlékony gázokkal és vízgőzzel;

7. A telepítési helyet szárazon és tisztán kell tartani;

8. A szeizmikus intenzitás nem haladhatja meg a 8 fokot.

40.5KV automatikus záródású vákuum megszakító 40.5KV specifikáció

Nem.	Tétel	Mértékegység	Adat
1	Névleges feszültség	Kv	40.5
2	Névleges szigetelés (1 perc teljesítményfrekvencia-ellenállás)	Kv	95
3	Névleges szigetelés (névleges villámimpulzusálló feszültség)	A	185
4	Névleges frekvencia	Hz	50
5	Névleges áram	A	630/1250/1600/2000/2500
6	Névleges rövidzárlati megszakító áram	A	25 / 31.5
7	Névleges csúcsáramálló	A	63/80
8.a	Névleges rövidzárlati áram	A	63/80
8.b	Névleges rövidzárlati áram megszakítási idők	t	20
9	Breaking Time	Kisasszony	≤80
10	Névleges hőstabilizációs idő	s	4
11	Névleges műveleti sorrend	/	O-0,3s-CO-180s-CO
12	Névleges üzemi feszültség	V	AC110 / AC 220 / DC110 / DC 220
13	A záró és nyitó tekercs névleges üzemi árama	/	1,05 (110 V) / 0,96 (220 V)
14	Fázis Középtávolság	mm	300±1,5 / 380±1,5 / 440± 1,5
15	Az érintkezők megengedett kopási vastagsága	mm	≤3
16	Főáramkör ellenállása minden fázishoz	mΩ	80
17	Mechanikai élettartam	F	10000

Nem.	Tétel	Mértékegység	Adat
1	Kapcsolattartási távolság	mm	20±2
2	Túlutazás	mm	4±1
3	Átlagos zárási sebesség	Kisasszony	0,6±0,2
4	Átlagos nyitási sebesség	Kisasszony	1,6±0,3
5	Záróra	Kisasszony	50-85
6	Nyitvatartási idő	Kisasszony	40-85
7	Záró érintkező visszapattanási ideje	Kisasszony	≤3
8	Háromfázisú zárás és nyitás különböző fázisokban	Kisasszony	≤2
9	Puffer Stroke	mm	17
