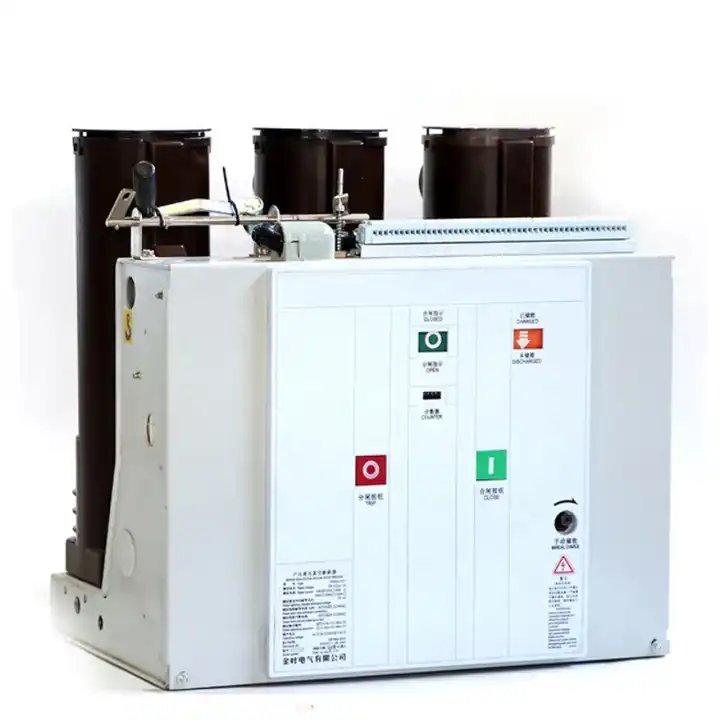

12KV beltéri intelligens panellap vákuum megszakító

A LiuGao büszkén vezeti az iparágat a beltéri vákuum-megszakítók gyártójaként. Zászlós termékünk, a 12KV-os beltéri intelligens panellap vákuum-megszakító kifejezetten beltéri használatra készült, háromfázisú váltakozó áramú, 50 Hz-es frekvenciájú és névleges feszültségű áramellátó rendszerekben. 12 kV. Robusztus kialakításán túl ennek a megszakítónak az elsődleges feladata, hogy az elektromos rendszer védelmi és vezérlőegységeként kiváló legyen. Válassza a LiuGao-t a legmodernebb megoldásokhoz, amelyek újradefiniálják a beltéri vákuum-megszakítók megbízhatóságát és teljesítményét.

Kérdés küldése

termékleírás

A Liugao merészen kiáll a vezető 220KV SF6 nagy teljesítményű nagyfeszültségű megszakítók szállítójaként. Ezt a vákuum-megszakítót kifejezetten olyan alkalmazásokhoz tervezték, amelyek gyakori működést igényelnek a névleges üzemi áram mellett, vagy olyan helyeken, ahol többszörös rövidzárlati megszakítóáramok vannak kitéve. A legmodernebb technológiával és robusztus kialakítással a Liugao páratlan megbízhatóságot és teljesítményt biztosít a nagyfeszültségű megszakítókban. Válassza a Liugao-t az úttörő megoldásokhoz, amelyek újradefiniálják a nagy igénybevételű nagyfeszültségű alkalmazások szabványait. A vákuum-megszakítók egyedülálló előnyei különösen alkalmassá teszik őket olyan helyzetekben, amelyek megbízható és gyakori kapcsolási műveleteket igényelnek.

Oldalra szerelt kialakításával a VS1-12 vákuummegszakítót úgy tervezték, hogy megfeleljen a beltéri nagyfeszültségű alkalmazások speciális követelményeinek. Robusztus felépítése és kiváló teljesítményjellemzői megbízható választássá teszik a 12 kV-on működő elektromos rendszerek védelmét és vezérlését.

12KV beltéri intelligens panellap vákuum megszakító működési környezet

Környezeti hőmérséklet: -10 ℃ - +40 ℃

Relatív páratartalom: A napi átlagos páratartalom nem haladhatja meg a 95%-ot. Egy hónap átlagos páratartalma nem haladhatja meg a 90%-ot.

Földrengés intenzitása: nem haladhatja meg a 8 fokot.

Telített gőznyomás a napi átlagos nyomás nem haladhatja meg a 2,2 kPa-t; egy hónap átlagos nyomása nem lehet több

mint 1,8 Kpa;

Tengerszint feletti magasság: ≤1000 m (Kivéve különleges követelmények)

Olyan helyre kell telepíteni, ahol nincs tűz, robbanás, komoly szennyeződés, ill

12KV beltéri intelligens panellap vákuum megszakító jellemzői

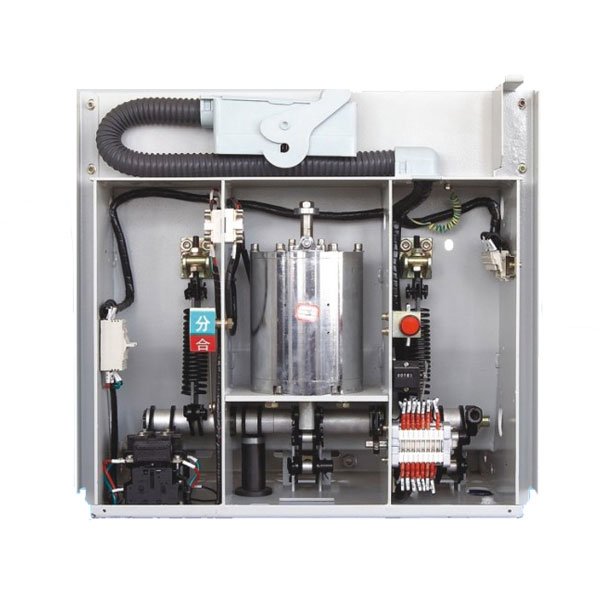

1.Ezt a VCB sorozatot használják Integrált kialakítás a működési mechanizmushoz és a VCB testhez, ésszerű, szép és kompakt elrendezéssel.

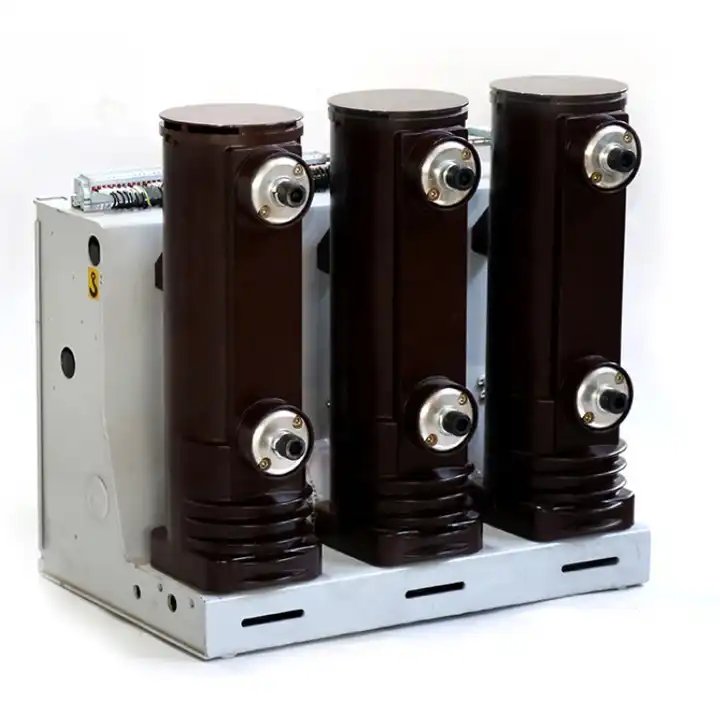

2. Ez a sorozat VCB adaptált függőleges szigetelő ház ellen a különböző időjárási hatások miatt, hatékonyan képes megakadályozni a VIS-t a külső tényezők okozta károsodásokkal szemben.

3. A két különböző fix és kihúzható beépítési egység megfelel a különböző kapcsolóberendezések eltérő követelményeinek.

12KV beltéri intelligens panellap vákuum-megszakító specifikációja

NEM.	Tétel		Egységek	Paraméterek
1	Névleges feszültség		kV	12
2	Névleges áram		A	630-1250	1250	1250
3	Névleges rövidzárlati megszakítóáram		kA	20	25	31.5
4	Névleges rövidzárlati záróáram		kA	50	63	80
5	Névleges csúcsellenállási áram		kA	50	63	80
6	4S névleges rövidzárlatálló áram		kA	20	25	31.5
7	Névleges	1 perc teljesítményfrekvenciás feszültség	kV	42 (48-as törés)
	szigetelési szint	Villámimpulzus-ellenállási feszültség (csúcs)		75 (65-ös törés)
8	Névleges működési sorrend			O - 0,3S-CO-180S-CO
9	A mechanizmus élettartama		Times	10000
10	A névleges rövidzárlati megszakítóáram nyitvatartási ideje		Times	50
11	Névleges kezelői zárófeszültség (DC)		V	AC/DC 220 110
12	Névleges kezelői nyitási feszültség (DC)		V	AC/DC 220 110
13	Hézag a nyitott érintkezők között		mm	11 ± 1
14	Túllépés (érintkezőrugó-összenyomás mértéke)		mm	3,5 ± 0,5
15	Három fázispont, záró visszapattanási idő		Kisasszony	≤2
16	Kapcsolattartó zárási visszapattanási ideje		Kisasszony	≤2
17	Átlagos nyitási sebesség		Kisasszony	1,1 ± 0,2
18	Átlagos zárási sebesség		Kisasszony	0,6 ± 0,2
19	Nyítás	A legmagasabb üzemi feszültség	s	≤0,05
	idő	A legalacsonyabb üzemi feszültség		≤0,08
20	Záróra		s	0.1
21	A dinamikus és statikus érintkezés halmozott vastagságú kopást tesz lehetővé		mm	3
