Mik a legfontosabb szempontok a nagyfeszültségű megszakítók kiválasztásakor?

A kiválasztás aNagyfeszültségű megszakítóez az egyik legkövetkezményesebb döntés, amelyet egy villamosenergia-rendszer-mérnök meghoz. Ez nem egy egyszerű beszerzési gyakorlat; stratégiai választás, amely évtizedeken keresztül befolyásolja a teljes elektromos hálózat biztonságát, megbízhatóságát és gazdasági teljesítményét. A rosszul megválasztott nagyfeszültségű megszakító katasztrofális berendezés meghibásodásához, hosszan tartó áramkimaradásokhoz és jelentős anyagi veszteségekhez vezethet. Ezzel szemben a jól megválasztott megszakító növeli a rendszer stabilitását, minimalizálja az állásidőt, és hosszú élettartamot biztosít kezelhető karbantartási igényekkel. A kihívás az, hogy a kiválasztási folyamat elektromos, mechanikai, környezeti és gazdasági tényezők összetett kölcsönhatását foglalja magában. Ez a cikk több évtizedes iparági tapasztalatra és gyakorlati tudásra támaszkodva strukturált keretet biztosít a mérnökök számára ezen a kritikus döntésen.

Ez az útmutató a kiválasztási folyamatot boncolgatja, megvizsgálva a figyelembe veendő alapvető paramétereket, az alapvető elektromos besorolásoktól a már elérhető fejlett állapotfelügyeleti funkciókig. Meg fogjuk vizsgálni a domináns technológiákat – az SF6-ot, a vákuum- és a feltörekvő ökohatékony alternatívákat –, és megvitatjuk azok erősségeit és gyengeségeit a különböző alkalmazásokhoz. Kitérünk a telepítés, az üzemeltetés és a karbantartás gyakorlati realitásaira is, biztosítva, hogy a kiválasztott nagyfeszültségű megszakító ne csak a műszaki előírásoknak feleljen meg, hanem a közmű vagy ipari létesítmény működési képességeihez is igazodjon. Az ebben a cikkben felvázolt kulcsfontosságú szempontok megértésével a mérnökök tájékozott, magabiztos döntéseket hozhatnak, amelyek biztosítják energiarendszereik hosszú távú integritását. Üzemünk aLugao Power Co., Ltd.több mint két évtizede gyártja a nagyfeszültségű megszakítókat, és ezt a tudást az ügyfeleknek világszerte nyújtott megoldások terén szerzett széleskörű tapasztalatunkból gyűjtöttük össze.

Tartalomjegyzék

• 1. Az Alapítvány: Mik a kritikus elektromos besorolások?
• 2. A technológiai döntés: melyik megszakító közeg a megfelelő az Ön számára?
• 3. Környezetvédelmi és telepítési szempontok: Hol fog működni?
• 4. A tulajdon gazdaságtana: a vételáron túl
• 5. Jövőre való felkészülés: Hogyan fogja karbantartani és felügyelni a Breakert?
• Frequently Feltett kérdések (GYIK)
• Következtetések és a következő lépések

1. Az Alapítvány: Mik a kritikus elektromos besorolások?

Képzeljünk el egy alállomási mérnököt, akinek a feladata egy 145 kV-os kapcsolótelep korszerűsítése. A projekthez új nagyfeszültségű megszakítóra van szükség a kritikus távvezeték védelmére. A meglévő infrastruktúra egy 40 MVA teljesítményű transzformátort tartalmaz, a busz hibaszintjét 40 kA-re számolták. A kiválasztási folyamat egy sor alapvető elektromos besorolással kezdődik, amelyek meghatározzák a megszakító képességét. Ezek az értékelések nem önkényes számok; ezek a megszakító azon képességének matematikai kifejeződései, hogy biztonságosan és megbízhatóan működjön az energiarendszer elektromos környezetében. A mérnöknek minden besorolást alaposan ki kell értékelnie annak biztosítására, hogy a kiválasztott eszköz ne legyen alul- vagy túl specifikált. Az alábbi táblázat bemutatja az elsődleges elektromos teljesítményeket és azok gyakorlati jelentőségét.

A névleges feszültség a kiválasztás alapja. Ez az a maximális folyamatos feszültség, amelyet a nagyfeszültségű megszakító képes ellenállni. 145 kV-os rendszer esetén a megszakítót legalább 145 kV-ra kell méretezni. Fontos azonban figyelembe venni a maximális üzemi feszültséget is, amely valamivel magasabb lehet a névleges feszültségnél. A névleges áramerősségnek elegendőnek kell lennie a normál terhelés elviseléséhez, tartalékkal a jövőbeni növekedéshez. A rövidzárlati megszakítóáram azonban a legkritikusabb biztonsági besorolás. Meghatározza azt a maximális hibaáramot, amelyet a nagyfeszültségű megszakító biztonságosan megszakíthat. Ha ez a névleges érték túl alacsony, a megszakító katasztrofálisan meghibásodhat hiba esetén. A Lugao Power Co., Ltd.-nél a nagyfeszültségű megszakítók széles választékát kínáljuk különböző rövidzárlati megszakító képességekkel, hogy megfeleljenek a különböző rendszerkövetelményeknek, biztosítva, hogy az eszköz ne legyen túl vagy alul specifikált.

A TRV talán a legfinomabb, de ugyanolyan fontos minősítés. Amikor a megszakító megszakítja a hibát, feszültségtranziens jelenik meg a nyitó érintkezőkön. Ezt a TRV-t amplitúdója, emelkedési sebessége és frekvenciája jellemzi. A nagyfeszültségű megszakítót úgy kell megtervezni, hogy az ív újragyújtása nélkül ellenálljon a TRV-nek. A TRV-t a rendszer impedanciája és a hullám azon pontja határozza meg, ahol a megszakítás fellép. Egy adott alkalmazáshoz a TRV-t ki kell számítani vagy a rendszertanulmányokból kell megállapítani, és össze kell hasonlítani a megszakító névleges TRV-képességével. Üzemünk mérnöki csapata támogatást nyújt ezeknek az összetett paramétereknek a felmérésében, segítve ügyfeleit olyan nagyfeszültségű megszakító kiválasztásában, amely tökéletesen illeszkedik az adott hálózat tranziens jellemzőihez.

2. A technológiai döntés: melyik megszakító közeg a megfelelő az Ön számára?

Az elektromos névleges értékek meghatározása után a mérnök alapvető technológiai döntés előtt áll: milyen típusú megszakító közeget használjon a nagyfeszültségű megszakító? A piacot három fő technológia uralja: SF6 gáz, vákuum és olaj. Az olajtörők azonban egyre ritkábban fordulnak elő az új létesítményekben, és az iparág aktívan fejleszti az ökohatékony alternatívákat. Mindegyik technológiának megvannak a sajátosságai, amelyek különböző alkalmazásokhoz teszik alkalmassá. A döntés nem egyszerűen költség kérdése; magában foglalja a teljesítmény, a környezeti hatás, a karbantartási igények és a létesítmény konkrét működési feltételeinek értékelését. Vizsgáljuk meg részletesen az egyes kulcsfontosságú technológiákat.

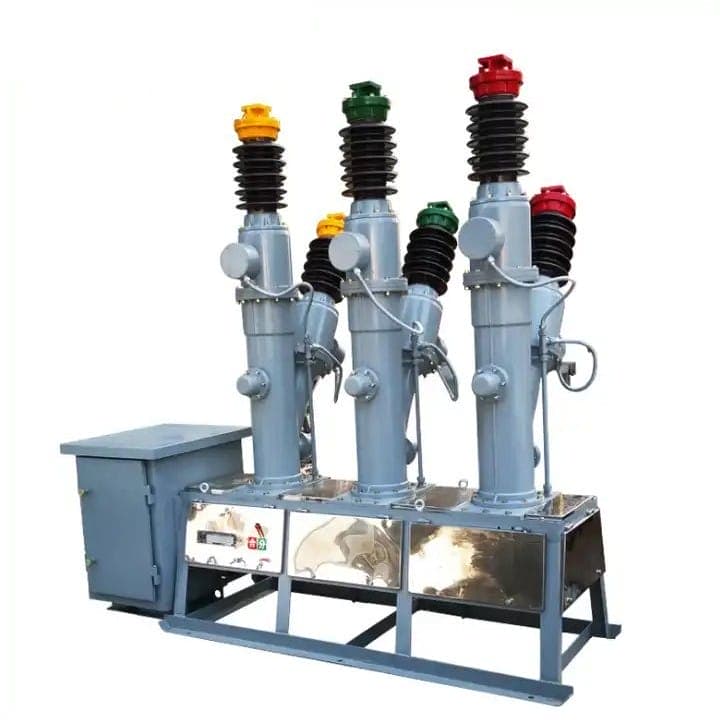

SF6 megszakítóka domináns technológia a nagyfeszültségű alkalmazásokban (72,5 kV és magasabb). Szigetelő és ívoltó közegként kén-hexafluorid (SF6) gázt használnak. Az SF6 erősen elektronegatív, ami azt jelenti, hogy elnyeli az ívből származó szabad elektronokat, gyorsan ionmentesíti a rést, és megakadályozza az ívvisszaverődést. Ez a tulajdonság az SF6 megszakítókat rendkívül hatékonyan teszi a hibaáramok megszakítására, nagy áramvezető képességgel és rövid megszakítási időkkel. Ezenkívül kompaktak, kevesebb helyet igényelnek, mint más technológiák. Az SF6 azonban egy erős üvegházhatású gáz, amelynek globális felmelegedési potenciálja (GWP) 23 500-szorosa a CO2-énak. Ez a használatára vonatkozó fokozott ellenőrzéshez és szabályozáshoz vezetett. Lugaói gyárunk egy sor SF6 nagyfeszültségű megszakítót fejlesztett ki, amelyek szivárgási aránya kevesebb, mint évi 0,1%, jelentősen csökkentve ezzel a környezetre gyakorolt ​​hatásukat.

Vákuumos megszakítóka domináns technológia a középfeszültségű alkalmazásokban (40,5 kV-ig). Vákuumot használnak megszakító közegként. Amikor az érintkezők szétválnak, az ív a vákuum-megszakítón belül van. Az ív az első nulla áramerősségnél kialszik, mert a vákuum nem biztosít vezető utat az ívnek az újrainduláshoz. A vákuummegszakítók rendkívül megbízhatóak, nagyon kevés karbantartást igényelnek, és környezetbarátak. Azonban nem használhatók nagyobb feszültségen, mert a vákuummegszakító dielektromos szilárdsága korlátozott. Érzékenyek a túlfeszültségekre is, például a terheletlen transzformátorok kapcsolása okozta túlfeszültségekre. A nagyfeszültségű alkalmazásokhoz egyetlen vákuummegszakító nem elegendő, és több soros megszakítóra lenne szükség, ami növeli a bonyolultságot és a költségeket.

Öko-hatékony alternatívákAz SF6 környezetvédelmi aggályaira adott válaszként jelennek meg. Ezek a technológiák sokkal alacsonyabb GWP-vel rendelkező gázokat használnak, mint például az AirPlus (nitrogén és oxigén keveréke nyomokban fluorketonnal) vagy más szintetikus gázokat. Ezek a gázok az SF6-hoz hasonló dielektromos és ívoltási teljesítményt nyújtanak, de GWP-jük 100-2000-szer alacsonyabb. Ez jelentős előny a közművek és az ipar számára, amelyek csökkenteni kívánják szénlábnyomukat. Ezeket az alternatívákat azonban még nem alkalmazzák olyan széles körben, mint az SF6-ot, és nagyobb megszakítóházakra vagy eltérő mechanikai kialakításokra lehet szükség. Üzemünk aktívan fejleszti a nagyfeszültségű megszakítókat, amelyek környezetbarát gázokat használnak, így biztosítva ügyfeleink számára, hogy életképes és környezettudatos módon haladjanak előre.

Az alábbi táblázat tömör összefoglalást ad az egyes technológiákkal kapcsolatos legfontosabb szempontokról.

3. Környezetvédelmi és telepítési szempontok: Hol fog működni?

A fizikai környezet, amelyben a nagyfeszültségű áramkör-megszakítót beépítik, kritikus tényező a kiválasztásánál. Ugyanaz a megszakító, amely hibátlanul működik egy klímaszabályozott beltéri alállomáson, idő előtt meghibásodhat tengerparti környezetben sópermettel, vagy sivatagi környezetben, ahol szélsőséges hő és por. A mérnököknek értékelniük kell a javasolt telepítési helyen a környezeti feltételeket, és hozzá kell igazítaniuk azokat a megfelelő megszakítótervhez. A legfontosabb környezeti tényezők, amelyeket figyelembe kell venni: környezeti hőmérséklet, páratartalom, magasság, szennyezettségi szint, szeizmikus aktivitás és korrozív anyagok jelenléte. Ezen tényezők mindegyike jelentősen befolyásolhatja a nagyfeszültségű megszakító megbízhatóságát és élettartamát.

Hőmérsékletelsődleges szempont. A működési mechanizmus, a szigetelőgáz (SF6 vagy ökohatékony alternatívák esetén), valamint a szigetelés dielektromos tulajdonságai mind a hőmérséklettől függenek. Az SF6 gáz például alacsony hőmérsékleten (körülbelül -25°C 5 bar nyomáson) cseppfolyósodik, ami csökkenti a szigetelő és megszakító képességét. Ennek megoldására a hideg éghajlaton telepített SF6 megszakítókat fűtőberendezésekkel és gázsűrűség-ellenőrző rendszerekkel látják el, amelyek érzékelik a cseppfolyósodás okozta gáznyomásesést. Hasonlóképpen, az extrém hő felgyorsíthatja a szigetelőanyagok öregedését és növelheti a mechanikai alkatrészek kopását. Üzemünk nagyfeszültségű megszakítókat kínál az üzemi hőmérsékleti lehetőségek széles skálájával, beleértve a hideg időjárási csomagokat sarkvidéki körülmények között történő telepítésekhez.

Magasságegy másik fontos tényező. A magasság növekedésével a légnyomás csökken, ami csökkenti a levegő dielektromos szilárdságát. 1000 méter feletti kültéri telepítéseknél a szigetelési távolságokat növelni kell. Az SF6 megszakítók esetében a gáznyomást általában úgy állítják be, hogy kompenzálja a csökkentett légköri nyomást.Környezetszennyezésipari területekről, tengerparti régiókból vagy mezőgazdasági övezetekből vezetőképes szennyeződések felhalmozódásához vezethetnek a szigetelőkön, ami növeli a külső áttörések kockázatát. Ezt nagyobb kúszási távolságú szigetelők megadásával vagy szennyeződésgátló bevonatok felvitelével lehet megoldani. Lugao-i gyárunk testreszabható szigetelési szintekkel rendelkezik a nagyfeszültségű megszakítók számára, hogy megfeleljen a telepítési hely speciális szennyezési osztályának követelményeinek.

Szeizmikus aktivitásföldrengésnek kitett területeken kell figyelembe venni. A nagyfeszültségű megszakítónak képesnek kell lennie a szeizmikus esemény által keltett dinamikus terhelések elviselésére. Ez magában foglalja a tartószerkezet megtervezését, és annak biztosítását, hogy a megszakító mechanikai alkatrészei ellenálljanak az előírt gyorsulásnak. A korrozív környezetek, mint például a part menti régiók közelében vagy vegyi üzemekben, különös figyelmet igényelnek az anyag kiválasztásánál. A rozsdamentes acél kötőelemek, a házon lévő korrózióálló bevonatok, valamint az összes alkatrész gondos tömítése elengedhetetlen az idő előtti meghibásodás elkerüléséhez. E környezeti tényezők gondos kiértékelésével a mérnökök olyan nagyfeszültségű megszakítót választhatnak, amely nemcsak elektromosan alkalmas, hanem fizikailag is elég robusztus ahhoz, hogy ellenálljon a működési környezet megterhelésének.

4. A tulajdon gazdaságtana: a vételáron túl

A nagyfeszültségű áramkör-megszakító kezdeti vételára gyakran a leglátványosabb költség, de ez csak töredéke az eszköz élettartama alatti teljes birtoklási költségnek. Az átfogó gazdasági elemzésnek nemcsak a vételárat, hanem a beépítési költséget, a folyamatos karbantartási és üzemeltetési költségeket, valamint az esetleges ártalmatlanítás vagy csere költségeit is figyelembe kell vennie. Hosszú távon lényegesen gazdaságosabb lehet, ha olyan megszakítót választ, amelynek költsége magasabb, de karbantartási igénye alacsonyabb. Ezzel szemben egy olcsó, gyenge minőségű megszakító kiválasztása gyakori meghibásodásokhoz, magas karbantartási költségekhez és drága állásidőhöz vezethet. A gazdasági döntésnek életciklus-költségelemzésen kell alapulnia, amely tükrözi a létesítmény sajátos működési környezetét.

Telepítési költségekjelentősen változhat a nagyfeszültségű megszakító típusától és kialakításától függően. Az SF6 megszakítók telepítéséhez speciális gázkezelő berendezésekre és képzett személyzetre van szükség, ami növeli a költségeket. A vákuummegszakítókat általában egyszerűbb telepíteni.Fenntartási költségekaz életciklus költségeinek jelentős részét képezik. Az SF6 megszakítók rendszeres karbantartást igényelnek, beleértve a gáznyomás, az érintkezők kopásának és a mechanikai működés ellenőrzését. A gázkezelési eljárásokat szigorúan be kell tartani. Ezzel szemben a vákuummegszakítók élettartama tömítettek, és nagyon kevés karbantartást igényelnek. A karbantartás gyakoriságát és a pótalkatrészek költségét figyelembe kell venni a gazdasági elemzésben.

Működési költségektartalmazza a megszakító főérintkezőiben keletkező energiaveszteséget, amely jellemzően kicsi, de nem elhanyagolható.Leállási költségektalán a legjelentősebb változó. Sok iparágban egy óra állásidő több tízezer dollárba kerülhet a termeléskiesés miatt. Egy megbízhatóbb, kisebb meghibásodási valószínűségű nagyfeszültségű megszakító jelentős gazdasági előnyökkel járhat azáltal, hogy csökkenti a költséges kimaradások kockázatát. Az elemzés megkönnyítése érdekében a Lugao Power Co., Ltd. gyárunk. életciklus-költségbecslési szolgáltatást kínál, amely részletes összehasonlítást nyújt a különböző megszakító opciók teljes birtoklási költségéről.

5. Jövőre való felkészülés: Hogyan fogja karbantartani és felügyelni a Breakert?

A nagyfeszültségű megszakító kiválasztása nem olyan döntés, amely akkor ér véget, amikor az eszköz feszültség alá kerül. A megszakító hosszú távú teljesítménye és megbízhatósága a jól megtervezett karbantartási és felügyeleti stratégián múlik. A karbantartási követelmények technológiánként eltérőek, de a proaktív megközelítés elengedhetetlen a több évtizedes megbízható szolgáltatás biztosításához. Az iparágban a tendencia az állapotalapú karbantartás felé halad, amely a nagyfeszültségű megszakító kulcsfontosságú paramétereinek folyamatos figyelésével jelzi előre, mikor van szükség karbantartásra, ahelyett, hogy rögzített ütemezésre hagyatkozna. Ez a megközelítés maximalizálja a megszakító rendelkezésre állását, és minimálisra csökkenti a váratlan meghibásodások kockázatát.

A fő paraméterek, amelyeket ellenőrizni kell, a következők: a működési mechanizmus időzítése, az érintkezési út és ellenállás, az SF6 gáz sűrűsége és nyomása, a kritikus alkatrészek hőmérséklete és az elektromos áramkör állapota. A modern nagyfeszültségű megszakítók felszerelhetők érzékelőkkel, amelyek folyamatosan figyelik ezeket a paramétereket, és jelentenek egy központi vezérlőrendszernek. Ez lehetővé teszi a karbantartó csapatok számára, hogy korán felismerjék a problémákat, még mielőtt azok súlyossá válnának. Üzemünk nagyfeszültségű megszakító termékei kompatibilisek számos állapotfigyelő rendszerrel, lehetővé téve ügyfeleink számára, hogy állapotalapú karbantartási stratégiát hajtsanak végre. Átfogó képzést is biztosítunk a karbantartó személyzet számára berendezéseink ellenőrzésével, tesztelésével és javításával kapcsolatban.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan határozhatom meg a megfelelő rövidzárlati megszakító képességet az alkalmazásomhoz?

Válasz: A rövidzárlati megszakítóképességnek egyenlőnek vagy nagyobbnak kell lennie a maximális számított hibaárammal a megszakító felszerelési helyén. Ezt egy részletes energiarendszer-tanulmány határozza meg, amely figyelembe veszi a hibaáram forrásait (generátorok, hálózat), a transzformátorok, távvezetékek és kábelek impedanciáját, valamint a rendszer konfigurációját. A vizsgálat a szimmetrikus zárlati áram (kA) és az X/R arány értékét adja meg, amely meghatározza az aszimmetrikus áramot. A megszakító névleges rövidzárlati megszakító áramának, amely szimmetrikus érték, nagyobbnak kell lennie, mint a számított szimmetrikus áram, és a megszakítónak képesnek kell lennie az aszimmetrikus áram megszakítására is. Mérnöki csapatunk a Lugao Power Co., Ltd.-nél. segíthet ebben a számításban.

2. kérdés: Mi a különbség a holt tartály és a feszültség alatt lévő tartály megszakító között?

Válasz: Egy holt tartályban a nagyfeszültségű megszakítóban a megszakító egy földelt fémházban van elhelyezve. Ez egyértelmű biztonsági előnyt jelent, mivel a nagyfeszültség zárt, a ház pedig földpotenciálon van. Általában könnyebben karbantarthatók, és nagyobb tervezési rugalmasságot kínálnak a további berendezések, például a CT-k számára. A feszültség alatt álló tartálymegszakítóban a megszakító nagyfeszültségen van elhelyezve, és a tartály nincs földelve. Az éles tartálymegszakítók könnyebbek és kisebb dielektromos veszteségekkel rendelkeznek, így egyes alkalmazásoknál hatékonyabbak. A választás az adott alállomás tervezésétől és a közmű mérnöki filozófiájától függ.

3. kérdés: Hogyan válasszak egy SF6-os megszakítót és egy környezetbarát alternatívát?

Válasz: A választás az alkalmazás követelményeitől és az üzemeltető környezetvédelmi prioritásaitól függ. Az SF6 megszakítók bizonyítottan nagy megbízhatósággal és kiváló megszakítási képességgel rendelkeznek, és minden feszültségszinthez rendelkezésre állnak. A környezetbarát alternatívák, mint például az AirPlus, lényegesen alacsonyabb GWP-t kínálnak, így vonzóvá teszik azokat a fenntarthatóság iránt elkötelezett szervezetek számára. Ezek az alternatívák azonban magasabb kezdeti költséggel járhatnak, és előfordulhat, hogy nem állnak rendelkezésre minden feszültségszinten. Üzemünk a Lugao Power Co., Ltd.-nél. mind az SF6, mind az ökohatékony lehetőségeket kínálja, lehetővé téve ügyfeleink számára, hogy olyan választást hozzanak, amely egyensúlyban tartja a teljesítményt, a költségeket és a környezeti felelősséget.

4. kérdés: Mi a jelentősége a tranziens helyreállítási feszültségnek (TRV) a megszakító kiválasztásában?

Válasz: A TRV az a feszültség, amely közvetlenül az ív megszakadása után megjelenik a nagyfeszültségű megszakító érintkezőin. A TRV lehet összetett, magas emelkedési sebességgel és csúcsértékkel, és ez függ a rendszer induktivitását és kapacitását. A nagyfeszültségű megszakítónak képesnek kell lennie arra, hogy ellenálljon a TRV-nek anélkül, hogy megszakadna. Ez kritikus tényező a megszakítási képesség meghatározásában, különösen a transzformátorok vagy reaktorok közelében elhelyezett megszakítók esetében. Üzemünk mérnökcsapata segíthet felmérni a TRV-követelményeket az adott alkalmazáshoz, és kiválasztani a megfelelő névleges TRV-képességű megszakítót.

5. kérdés: Milyen gyakran kell karbantartani a nagyfeszültségű megszakítót?

Válasz: A karbantartás gyakorisága a megszakító típusától és az üzemi körülményektől függ. Az SF6 megszakítók jellemzően 5-10 éves időközönként igényelnek ellenőrzést és karbantartást, a gyártó ajánlásaitól és a műveletek számától függően. A karbantartás magában foglalja a gázsűrűség, az érintkezők kopásának és a működési mechanizmus ellenőrzését. Az állapotfigyelő rendszerek integrációjával áttérhetünk az állapot alapú karbantartási szemléletre, ahol a karbantartást csak akkor végezzük, ha a monitoring adatok igényt jeleznek.

Következtetés: a megfelelő választás a megbízható jövő érdekében

A megfelelő nagyfeszültségű megszakító kiválasztása kritikus mérnöki döntés, amely évtizedekre hatással van az energiarendszer biztonságára, megbízhatóságára és gazdasági teljesítményére. Az elektromos besorolások, a technológiai lehetőségek, a környezeti tényezők, az életciklus-költségek és a karbantartási stratégiák gondos mérlegelésével a mérnökök megalapozott döntéseket hozhatnak, amelyek biztosítják hálózatuk hosszú távú integritását. A döntés megköveteli az alkalmazás követelményeinek alapos megértését és a rendelkezésre álló lehetőségek alapos értékelését. A Lugao Power Co., Ltd.-nél elkötelezettek vagyunk ügyfeleink támogatása mellett a kiválasztási folyamat során, szakértői útmutatást, megbízható termékeket és átfogó értékesítés utáni támogatást nyújtva.
