Hogyan egyensúlyozzák ki a nagyfeszültségű megszakítók az energiaellátó rendszerek megbízhatóságát, hatékonyságát és biztonságát?

A modern elektromos hálózat hatalmas, zümmögő hálózatán belül néma csata dúl. Egyrészt a megbízható, megszakítás nélküli áram iránti igény több száz kilométeres távvezetéken és transzformátoron keresztül áramlik. Másrészt a folyamatosan jelenlévő hibák – villámcsapás, kidőlt fák, berendezéshibák – fenyegetése, amelyek pusztító áramokat küldhetnek át a rendszeren. Ennek a kényes egyensúlynak az őrzői aNagyfeszültségű megszakító. Ezek nem pusztán kapcsolók; kifinomult elektromechanikus rendszerekről van szó, amelyeknek paradox módon egyszerű, de rendkívül összetett feladatot kell végrehajtaniuk: a normál terhelési áramot évekig veszteség nélkül, de ezredmásodperceken belül meg kell szakítaniuk a hiba hatalmas áramát. Ez a mérnöki kihívás magja: hogyan egyensúlyozza ki a High Voltage Circuit Breaker az energiarendszer működésének három kritikus pillérét – a megbízhatóságot, a hatékonyságot és a biztonságot –, amelyek gyakran ellentétes irányba húzódnak?

A válasz a fejlett fizikai elvek, a gondos mérnöki tervezés és az intelligens rendszerintegráció kombinációjában rejlik. A megbízhatóság a robusztus anyagok, a többszörös biztonsági ráhagyás és a prediktív diagnosztika használatával érhető el. A hatékonyságot az alacsony ellenállású érintkezők, a minimális üzemi energia és a hosszú karbantartási intervallumok optimalizálják. A biztonságot inert ívoltó közegek, robusztus reteszelések és távvezérlési lehetőségek garantálják. A nagyfeszültségű megszakítónak normál körülmények között tökéletes vezetőként, hibaállapotok esetén tökéletes szigetelőként kell szolgálnia – ez a kettősség, amelyet egy ív pontos szabályozásával érnek el. Az egyensúly nem egy statikus pont, hanem egy dinamikus, fejlődő cél, ahogy a technológia fejlődik és a hálózatigények változnak. Ez a cikk ennek az egyensúlynak a fő összetevőit boncolgatja, feltárva azokat a fizikai, mechanikai és szabályozási stratégiákat, amelyek lehetővé teszik a modern nagyfeszültségű megszakítók számára, hogy mindhárom pilléren felülmúljanak. Megosztjuk továbbá a műszaki specifikációkat és az üzemeltetési ismereteket, amelyek e kritikus összetevők tervezését és kiválasztását szolgálják.

Tartalomjegyzék

• 1. A megszakítás fizikája: Hogyan alszik ki az ív?
• 2. A megbízhatósági pillér: Mitől lesz egy megszakító évtizedekig megbízható?
• 3. A hatékonyság pillére: Hogyan minimalizálhatja a megszakító a veszteségeket?
• 4. A biztonsági pillér: Hogyan valósítható meg a személyzet és a rendszer védelme?
• 5. A kiegyensúlyozó törvény: Hogyan ütközik és működik együtt ez a három pillér?
• Gyakran Ismételt Kérdések (GYIK)
• Következtetés: A megszakítók tervezésének jövője

1. A megszakítás fizikája: Hogyan alszik ki az ív?

Ahhoz, hogy megértsük, hogyan egyensúlyozza ki a nagyfeszültségű megszakító alapvető céljait, először meg kell értenünk az ívkioltás alapvető fizikáját. Amikor a megszakító érintkezői terhelés alatt állnak, elektromos ív alakul ki a résen. Ez az ív egy magas hőmérsékletű plazma, amely áramot vezet, és ha nem ellenőrizzük, a hibaáramot a végtelenségig továbbviszi. A megszakító feladata, hogy az ívet a következő nulla természetes áramerősségnél kialudja. A kihívás az, hogy az ív ionizált pályát hoz létre, amely gyorsan újra meggyullad, amikor a feszültség az áram nulla utáni emelkedése után emelkedik. A sikeres megszakítás kulcsa a rés ionmentesítése és a dielektromos szilárdság gyorsabb helyreállítása, mint a tranziens helyreállítási feszültség (TRV).

A modern nagyfeszültségű áramkör-megszakítókban az ívkioltás elsődleges mechanizmusa az ívoltó közeg használata. Ez lehet kén-hexafluorid (SF6) gáz, vákuum vagy olaj, mindegyiknek megvan a maga fizikai tulajdonságai. Az SF6 elektronegatív, ami azt jelenti, hogy molekulái könnyen befogják a szabad elektronokat, megakadályozva az ívcsatorna kialakulását. Ez rendkívül hatékonysá teszi mind nagyfeszültségen, mind nagy áramon. A megszakító kialakítása ezt az elvet használja: egy mozgó érintkező, amely egy pufferhengerhez kapcsolódik, összenyomja az SF6 gázt a nyitási löket során. Ezt a túlnyomásos gázt ezután egy fúvókán keresztül az ívtartományba irányítják, elsöprik az ionizált részecskéket és lehűtik a plazmát. Ez az a fizikai elv, amely lehetővé teszi a nagyfeszültségű áramkör-megszakító számára, hogy hatalmas hibaáramokat 30-50 ezredmásodperc alatt megszakítson.

E tervezési jellemzők és a megszakító általános egyensúlya közötti kapcsolat bensőséges. A megszakító közeg megválasztása meghatározza a környezetterhelést, a karbantartási követelményeket és a berendezés fizikai méretét. Az SF6, bár rendkívül hatékony, magas globális felmelegedési potenciállal (GWP) rendelkezik, ami az alternatívák iránti növekvő nyomást eredményezi. A vákuummegszakítók, miközben kiváló teljesítményt nyújtanak középfeszültségen, több soros megszakítóegységet igényelnek a nagyfeszültségű alkalmazásokhoz. A megszakító közeg kiválasztása ezért a kiegyenlítés kulcsfontosságú eleme, mivel közvetlenül befolyásolja a megszakító üzembiztonságát, költségét és környezeti fenntarthatóságát.

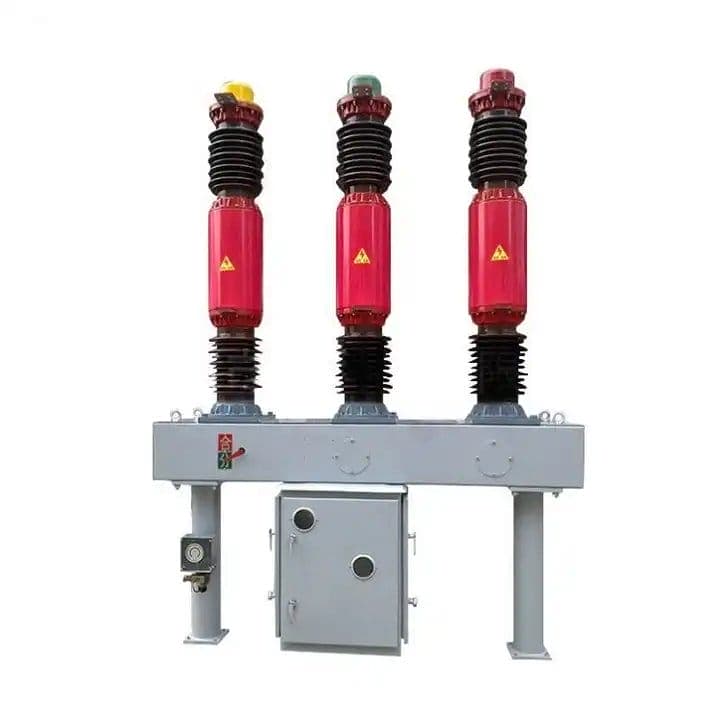

Lugao-i gyárunk egy sor nagyfeszültségű megszakítót fejlesztett ki, amely optimalizálja az ívkioltási folyamatot a különféle alkalmazásokhoz. Az átviteli szintű alkalmazásokhoz (≥72,5 kV) fejlett puffer- és önkifúvó technológiával rendelkező SF6 megszakítókat kínálunk, amelyek a nagy rövidzárlati megszakítóképességet alacsony üzemi energiával kombinálják. Az önfújó mechanizmus magát az ívenergiát használja fel a gáz összenyomásának elősegítésére, csökkentve a működési mechanizmustól szükséges mechanikai energiát, növelve ezzel az általános hatékonyságot. Az alábbi táblázat a nagyfeszültségű áramkör-megszakító modelljeink tipikus megszakítási teljesítményét mutatja be.

2. A megbízhatósági pillér: Mitől lesz egy megszakító évtizedekig megbízható?

A villamosenergia-iparban gyakran a megbízhatóság a legfontosabb. A nagyfeszültségű megszakító stratégiai eszköz, és meghibásodása katasztrofális következményekkel járhat. A megbízhatóságot nem egyetlen tulajdonság éri el; ez egy tudatos tervezési filozófia eredménye, amely magában foglalja az anyagválasztást, a mechanikai tervezést, a környezeti ellenálló képességet és a prediktív diagnosztikát. A modern nagyfeszültségű megszakítónak képesnek kell lennie arra, hogy hónapokig, sőt évekig szunnyadjon, majd szükség esetén teljes biztonsággal működésbe lépjen. A megbízhatóság ilyen szintjének elérése a mérnöki munka diadala.

A megbízhatóság alapja az anyagválasztásban rejlik. Az áramvezető út esetében az érintkezőrendszer különösen kritikus. Az érintkezési felületek jellemzően ezüstözöttek vagy ezüst-volfrámötvözetből készülnek, amelyeket nagy vezetőképességük és kontakthegesztéssel szembeni ellenállásuk miatt választanak ki. Az érintkezési nyomást gondosan szabályozzák, hogy alacsony ellenállást tartsanak fenn anélkül, hogy túlzott kopást okoznának a hosszú zárt helyzetben. A felhasznált kenőanyagok kifejezetten a mechanikus mechanizmus hosszú élettartamára készültek. A zsírokat az alapján választják ki, hogy képesek megőrizni tulajdonságaikat széles hőmérsékleti tartományban, egyenletes működést biztosítva a megszakító élettartama alatt. Ezek nem kész alkatrészek; kifejezetten a nagyfeszültségű megszakítók igényes környezetéhez tervezték.

Ugyanilyen fontos a működési mechanizmus mechanikai kialakítása. A mechanizmusnak képesnek kell lennie a mozgóérintkező-szerelvény tömegének megfelelő sebességgel történő mozgatására a szükséges megszakítási idő eléréséhez, ismételten és megbízhatóan több ezer műveleten keresztül. Ez rugós, hidraulikus vagy pneumatikus energiatároló rendszerek kombinációjával érhető el. A rugós mechanizmusoknak, bár felépítésük egyszerűbb, olyan rugóknak kell lenniük, amelyek évtizedeken keresztül képesek fenntartani erejüket. Ez az oka annak, hogy a rugókat gyakran gyárilag előfeszítik, és a mechanizmust úgy tervezték, hogy minimálisra csökkentse a mozgó alkatrészek számát, csökkentve ezzel a mechanikai kopás és meghibásodás lehetőségét.

A környezeti rugalmasság a megbízhatóság másik kulcsfontosságú eleme. A nagyfeszültségű megszakítókat gyakran a szabadban szerelik fel, ahol esőnek, hónak, jégnek, sópermetnek és szélsőséges hőmérsékleteknek vannak kitéve. A megszakítóban található SF6 gáz tiszta, ellenőrzött környezetet biztosít az érintkezőknek, de a külső szerkezetet védeni kell. Ez a ház, a tömítések gondos tervezésével és a kiváló minőségű korrózióálló anyagok használatával érhető el. A használt szigetelő kritikus; A kerámia vagy polimer szigetelőknek ellenállniuk kell a feszültségterhelésnek és a környezetszennyezésnek. Üzemünk aLugao Power Co., Ltd.csak kiváló minőségű anyagokat használ, megszakítóinkat pedig úgy tesztelték, hogy ellenálljanak az extrém körülményeknek, így biztosítva a hosszú távú megbízhatóságot.

A modern megszakítókat egyre gyakrabban szerelik fel állapotfigyelő rendszerekkel. Ezek a rendszerek figyelik a működési mechanizmust, a gáznyomást, az érintkezők útját és az elektromos áramkört. Ez az információ a hibák előrejelzésére szolgál, lehetővé téve a karbantartás ütemezését a probléma fellépése előtt. Az érzékelők, például a száloptikai áram- és feszültségérzékelők integrációja valós idejű adatokat szolgáltat a megszakító állapotáról, így a karbantartást az időalapú megközelítésről a feltétel alapú megközelítésre helyezi át. Ez a megbízhatóság jövője: nemcsak annak biztosítása, hogy a nagyfeszültségű megszakító szükség esetén működjön, hanem annak tudatában, hogy működni fog, egyre nagyobb biztonsággal. E megközelítések kombinálásával a modern High Voltage Circuit Breaker olyan szintű megbízhatóságot ér el, amely egy generációval ezelőtt még elképzelhetetlen volt.

3. A hatékonyság pillére: Hogyan minimalizálhatja a megszakító a veszteségeket?

A hatékonyság a nagyfeszültségű megszakítókkal összefüggésben nem az energia egyik formából a másikba történő átalakítását jelenti. Arról van szó, hogy minimálisra csökkentsük a veszteségeket normál áramvezető állapotban, és csökkentsük a működéshez szükséges energiát. A megszakító az esetek 99,9%-ában az áramáramlás útjában áll, és az ezen az úton lévő ellenállás hozzájárul a hőveszteséghez (I²R veszteségek) és a rendszer hatékonyságának csökkenéséhez. Ezért az érintkezők és az áramút kialakítása kulcsfontosságú. Az érintkezési nyomásnak elegendőnek kell lennie az érintkezési ellenállás minimalizálásához, ugyanakkor elég alacsonynak kell lennie a túlzott kopás elkerüléséhez. Az anyagválasztás kulcsfontosságú változó; az ezüstözött érintkezők például kivételesen alacsony ellenállású utat biztosítanak. Ezen túlmenően az érintkezők kialakítása optimalizált, hogy elkerülje a forró pontokat vagy a helyi felmelegedést.

A működési energia egy másik hatékonysági tényező. A megszakítónak képesnek kell lennie az érintkezők gyors nyitására és zárására. Az ehhez a művelethez szükséges energiát tárolt energiaforrásból, például feltöltött rugóból vagy hidraulikus akkumulátorból nyerik. A szükséges energia minimalizálása csökkenti a mechanizmus méretét és költségét, csökkenti az alkatrészek feszültségét, és hozzájárul a rendszer általános hatékonyságához. Az önfúvós kialakítás, ahol az ívenergia segíti az oltógáz összenyomását, kiváló példája ennek az elvnek. Az ív saját energiájának felhasználásával a megszakítási folyamat segítésére, csökken a működési mechanizmustól szükséges mechanikai energia, ami javítja a készülék általános hatékonyságát.

A hatékonyság másik fontos szempontja az SF6 gáz szivárgási sebessége. Az SF6 drága szigetelőgáz, és egyben erős üvegházhatású gáz is. Minden szivárgás pénzügyi költséggel és környezeti hatással is jár. A modern nagyfeszültségű megszakítókat rendkívül alacsony szivárgási arányra tervezték. A kiváló minőségű tömítések és a pontos gyártási szabványok biztosítják, hogy a gáz a megszakítón belül maradjon annak teljes élettartama alatt. A tömítési technológia a gázsűrűség fejlett felügyeletével kombinálva biztosítja, hogy a megszakító optimális teljesítményen működjön környezeti szivárgás nélkül.

A nagyfeszültségű megszakítók hatékonysága a saját működésén túl a szélesebb energiarendszerre is kiterjed. A gyors és megbízható hibamegszakítás biztosításával a megszakító minimalizálja a berendezés károsodásának és az áramkimaradásnak a kockázatát, aminek óriási gazdasági költségei lehetnek. A megszakító kulcsfontosságú eleme egy modern, hatékony energiarendszernek. Nagyfeszültségű megszakítóinkat nemcsak saját funkciójuk kiválóságára tervezték, hanem arra is, hogy hozzájáruljanak a hálózat általános hatékonyságához. Az alábbi táblázat felvázolja megszakítómodelljeink legfontosabb hatékonyságnövelő jellemzőit.

4. A biztonsági pillér: Hogyan valósítható meg a személyzet és a rendszer védelme?

A biztonság a High Voltage Circuit Breaker kontextusában sokrétű fogalom. Magában foglalja magának az energiarendszernek a védelmét, megóvva a fizikai infrastruktúrát a hő- és mechanikai sérülésektől a hibaállapotok során. Ez magában foglalja a kezelőszemélyzet védelmét is, megvédve őket a nagyfeszültségű és nagyenergiájú elektromos berendezések kockázataitól. A biztonság meghibásodása katasztrofális lehet, és ez a tervezés elsődleges mozgatórugója lehet. A biztonság nem kiegészítő szolgáltatás; ez a megszakító működésébe integrált alapelv.

A biztonság magával a megszakítóval kezdődik. A szigetelő közeg, például az SF6 megválasztása eleve biztonsági előnyökkel jár. A gáz közömbös és nem gyúlékony, így megszűnik az olajmegszakítókkal kapcsolatos tűz- és robbanásveszély. A hermetikusan zárt megszakító a belső érintkezőket is védi a környezettől, így biztosítja, hogy a megszakító védelmi funkcióját ne sértse külső szennyeződés. A burkolatot úgy tervezték, hogy ellenálljon az ív belső nyomásának, és megvédje a személyzetet a hiba hatásaitól.

A megszakító eredendő biztonsága mellett a modern nagyfeszültségű áramkör-megszakító számos biztonsági reteszelést és védelmi funkciót tartalmaz. A működési mechanizmus mechanikus reteszekkel van kialakítva, amelyek megakadályozzák a helytelen működést. Például a nyitási parancs kiadásakor a zárási művelet mechanikusan le van tiltva, így megakadályozza, hogy a megszakítót hiba esetén lezárják. Az elektromos vezérlőáramkör hasonlóképpen reteszelőkkel van védve, hogy megakadályozzák a többszöri műveleteket, amelyek károsíthatják a mechanizmust. A földelő kapcsolók gyakran integráltak, így látható és ellenőrizhető utat biztosítanak a földhöz karbantartási célokra. Ezek a reteszelések elengedhetetlenek a személyzet biztonságának és az elektromos rendszer megbízhatóságának biztosításához.

A biztonság másik kritikus szempontja a hibaáram korlátozása. A nagyfeszültségű áramköri megszakító a hibaáramok megszakításának elsődleges eszköze, és az a képessége, hogy ezt gyorsan megteszi, minimálisra csökkenti a hiba időtartamát. Ez csökkenti a rendszerelemek hő- és mechanikai igénybevételét, megvédve a transzformátorokat, kábeleket és generátorokat a sérülésektől. A hiba gyors megszüntetésével a megszakító csökkenti a másodlagos meghibásodások kockázatát is, mint például az ívvillanás vagy a robbanás, amelyek veszélyeztethetik a személyzetet. Magán a megszakítón kívül a megfelelő biztonsági eljárások és képzés elengedhetetlen a személyzet védelméhez. A megszakítót távvezérléssel tervezték, így a kezelő biztonságosan elhelyezhető a berendezéstől a kapcsolási művelet során.

A biztonság és a többi pillér közötti egyensúly kulcsfontosságú. Az extrém biztonsági ráhagyással tervezett megszakító nagyobb, nehezebb és drágább lehet. A berendezés által nyújtott biztonság azonban megkérdőjelezhetetlen tényező. Az alábbi táblázat felvázolja a nagyfeszültségű megszakítónkba integrált legfontosabb biztonsági funkciókat.

5. A kiegyensúlyozó törvény: Hogyan ütközik és működik együtt ez a három pillér?

Eddig három különálló pillérként vizsgáltuk a megbízhatóságot, a hatékonyságot és a biztonságot. A High Voltage Circuit Breaker tervezésének igazi kihívása azonban a köztük lévő kölcsönhatásban rejlik. Ez a három cél gyakran ütközik egymással. Például egy olyan kialakítás, amely maximalizálja a megbízhatóságot, további redundanciával járhat, ami megnövekedett súlyhoz és költségekhez vezethet, és potenciálisan csökkenti a hatékonyságot. A hatékonyságot maximalizáló kialakításhoz könnyebb anyagok is használhatók, de előfordulhat, hogy ezek az anyagok nem nyújtanak ugyanolyan hosszú távú megbízhatóságot, mint a nehezebb, robusztusabb alternatívák. A megszakító mérnök művészete az optimális egyensúlyi pont megtalálása.

Tekintsük az érintkező tervezés esetét. A nagy megbízhatóság elérése érdekében az érintkezőket úgy kell megtervezni, hogy ellenálljanak a hibaáram elektromos és termikus igénybevételének. Ehhez nagyobb érintkezési felületre vagy robusztusabb anyagra lehet szükség, ami növelheti az érintkezési ellenállást és csökkentheti a hatékonyságot. Ezzel szemben a nagy hatásfok eléréséhez az érintkezési ellenállást minimálisra kell csökkenteni, de ez olyan kialakításhoz vezethet, amely érzékenyebb az érintkezési hegesztésre vagy erózióra. A mérnöknek el kell navigálnia ezekben az egymásnak ellentmondó követelményekben, és olyan anyagokat és terveket kell kiválasztania, amelyek a legjobb kompromisszumot kínálják. Hasonlóképpen, a működési mechanizmust úgy kell megtervezni, hogy nagyon megbízható legyen, de energiafogyasztása a megszakító általános hatásfokát befolyásolja.

Ez a három pillér is együttműködik. A rendkívül megbízható megszakító biztonságosabb is. Ha egy megszakító megbízhatatlan, nem tudja megszakítani a hibát, ami katasztrofális meghibásodáshoz vezethet, amely a rendszert és a személyzetet is veszélyeztetheti. Hasonlóképpen a hatékony megszakító is megbízhatóbb, mivel alacsonyabb hőmérsékleten működik, és kevésbé terheli meg alkatrészeit. Az önfúvó technológia alkalmazása tökéletes példa erre az együttműködésre: a működési energia csökkentésével javítja a hatékonyságot, de a mechanizmus mechanikai terhelésének csökkentésével a megbízhatóságot is növeli. Az állapotfigyelő rendszerek integrációja hatékony eszköz mindhárom pillér egyidejű javítására. A megszakító állapotának figyelésével a rendszer előre jelezheti és megelőzheti a meghibásodásokat, növelve a megbízhatóságot. A nem hatékony működési módok azonosításával a rendszer optimalizálható, javítva a hatékonyságot. A lehetséges problémák korai figyelmeztetésével a rendszer felhasználható a biztonság fokozására.

Az egyensúly dinamikus. A technológia fejlődésével az optimális egyensúly meghatározása megváltozik. Az új anyagok, új érzékelők és új vezérlési algoritmusok bevezetése folyamatosan feszegeti a lehetőségek határait. A High Voltage Circuit Breaker jövője a még nagyobb integrációé, ahol a megszakító egy intelligens, kommunikációs csomóponttá válik a digitális hálózatban. Ez egy olyan rendszer lesz, amely nemcsak megbízható, hatékony és biztonságos, hanem olyan, amely aktívan kezeli saját egészségét, megjósolja saját szükségleteit és optimalizálja saját teljesítményét. Ez a jövő, amelynek megteremtésére Lugao-i gyárunk elkötelezett.

Az alábbi táblázat bemutatja, hogy a nagyfeszültségű megszakítók tervezési döntései hogyan befolyásolhatják a három pillért, bemutatva a benne rejlő kompromisszumokat.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a nagyfeszültségű megszakító tipikus élettartama, és milyen tényezők befolyásolják az élettartamát?

Válasz: A kiváló minőségű nagyfeszültségű megszakítók, például a Lugao Power Co., Ltd. által gyártottak, általában 30-40 év tervezési élettartammal rendelkeznek. A tényleges élettartam több tényezőtől függ: a hibaáram megszakítások számától (amely rontja az íves érintkezőket), a mechanikai műveletek gyakoriságától (ami befolyásolja a mechanizmust), a környezeti környezettől (korrózió, hőmérséklet), valamint a karbantartás minőségétől. Egy jól karbantartott SF6 megszakító, korlátozott számú hibaüzenettel, könnyen meghaladhatja tervezett élettartamát. Megszakítóinkat cserélhető íves érintkezőkkel tervezték, hogy lehetővé tegyék a költséghatékony élettartam-hosszabbítást. A rendszeres állapotfigyelés és karbantartás kulcsfontosságú az élettartam maximalizálásához.

2. kérdés: Hogyan kezeli a nagyfeszültségű megszakító az egyenáramú (DC) hibát, amelynek nincs természetes nulla-átlépése?

Válasz: A nagyfeszültségű megszakítókat elsősorban váltóáramú rendszerekhez tervezték, ahol az áram természetesen ciklusonként kétszer lépi át a nullát. Az egyenáramú rendszerek nem rendelkeznek ezzel a természetes nullával, ami sokkal nehezebbé teszi a megszakítást. Egyenáramú hibák esetén a megszakítónak nulla áramot kell erőltetnie. Ezt általában a nagyfeszültségű egyenáramú (HVDC) rendszerekben érik el, amelyek egy dedikált HVDC megszakítót használnak, amely más megszakítási mechanizmust használ, például hibrid megközelítést, amely teljesítményelektronikát használ az áram nullára kényszerítésére, és egy mechanikus kapcsolóval kombinálva a hiba elkülönítésére. Üzemünk speciális nagyfeszültségű megszakítókat gyárt HVDC alkalmazásokhoz, amelyek magukban foglalják ezeket a fejlett technológiákat.

3. kérdés: Mi a különbség a holt tartály és a feszültség alatt lévő tartály megszakító konfigurációja között?

Válasz: A tartály megszakítójában a megszakító egy földelt fémházban van elhelyezve. Ez egyértelmű biztonsági előnyt jelent, mivel a nagyfeszültség zárt, a ház pedig földpotenciálon van. Feszültség alatt álló tartály megszakítóban a megszakító nagyfeszültségen van elhelyezve, és a tartály nincs földelve. A holttartály-megszakítók általában könnyebben karbantarthatók, és nagyobb tervezési rugalmasságot kínálnak, de nehezebbek és drágábbak. Az éles tartálymegszakítók könnyebbek és kisebb dielektromos veszteségekkel rendelkeznek, így egyes alkalmazásoknál hatékonyabbak. Mindkét konstrukciót a Lugao Power Co., Ltd.-nél lévő gyárunk gyártja, így ügyfeleink egyedi igényeik alapján választhatnak.

4. kérdés: Melyek az SF6 megszakítók lehetséges környezeti aggályai, és hogyan kezelik ezeket?

Válasz: Az SF6-nak magas a globális felmelegedési potenciálja (GWP), így erős üvegházhatású gáz. Az iparág aktívan dolgozik az SF6-kibocsátás csökkentése érdekében a jobb tömítés, a szigorúbb gázkezelési eljárások és az alternatív gázok fejlesztése révén. Üzemünk a Lugao Power Co., Ltd.-nél. bevezetett egy programot az SF6 szivárgásának minimalizálására, évi 0,1%-nál kisebb arányban. Emellett aktívan fejlesztjük a High Voltage Circuit Breaker-t olyan környezetbarát alternatívák felhasználásával, mint az AirPlus (jelentősen csökkentett GWP-vel rendelkező gázkeverék), hogy ügyfeleinknek fenntarthatóbb megoldást kínálhassunk. Az ezekre az alternatívákra való átállás kulcsfontosságú prioritás a kutatási és fejlesztési erőfeszítéseinkben.

5. kérdés: Hogyan számíthatom ki az alállomásom megszakítójához szükséges rövidzárlati megszakító kapacitást?

Válasz: A szükséges rövidzárlati megszakítóképességet a megszakító beépítési pontján folyó maximális hibaáram határozza meg. Ehhez részletes energiarendszer-tanulmányra van szükség, amely figyelembe veszi a forrásimpedanciát, a transzformátor impedanciáját és a hálózat konfigurációját. A tanulmány kiszámítja a szimmetrikus zárlati áramot (kA) és az X/R arányt, amely meghatározza a hibaáram DC összetevőjét. A megszakító névleges rövidzárlati megszakító áramának nagyobbnak kell lennie ennél a számított áramnál, és képesnek kell lennie a teljes aszimmetrikus hibaáram megszakítására. Üzemünk mérnökcsapata segíthet ebben a számításban, és szakértői tanácsokkal látja el az Ön alkalmazásához megfelelő nagyfeszültségű megszakítót.

Következtetés: A megszakítók tervezésének jövője

A nagyfeszültségű megszakító a mérnöki mestermű, amelynek folyamatosan egyensúlyban kell lennie a megbízhatóság, a hatékonyság és a biztonság versengő követelményei között. Ez az egyensúly gondos anyagválasztással, mechanikai tervezéssel és rendszerintegrációval érhető el. Ahogy a villamosenergia-rendszerek egyre összetettebbé válnak, egyre több megújuló energiaforrással, elosztott termeléssel és egyenáramú összekapcsolással, a megszakítókkal szemben támasztott igények csak növekedni fognak. A High Voltage Circuit Breaker jövője az intelligens technológiák integrációjában rejlik, lehetővé téve az állapotalapú karbantartást, a valós idejű teljesítményoptimalizálást és a digitális hálózatba való zökkenőmentes integrációt. A rácsot védő szerény kapcsoló kifinomult, intelligens csomóponttá válik.

Lugao Power Co., Ltd. elkötelezett ennek az evolúciónak a vezetése mellett. A kutatás és fejlesztés iránti elkötelezettségünk biztosítja, hogy nagyfeszültségű megszakítóink a technológia élvonalába tartoznak, ügyfeleink számára a teljesítmény, a megbízhatóság és a fenntarthatóság legjobb egyensúlyát kínálva. Meghívjuk Önt, hogy fedezze fel termékválasztékunkat, és vegye fel a kapcsolatot mérnöki csapatunkkal, hogy megvitassák az elektromos rendszerre vonatkozó konkrét követelményeket. Akár új alállomást tervez, akár egy meglévőt korszerűsít, vagy hálózata hatékonyságát kívánja javítani, szakértői csapatunk készen áll a segítségére.Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. mahogy többet megtudjon a nagyfeszültségű megszakítói megoldásaink átfogó kínálatáról.
