Hogyan biztosítják a nagyfeszültségű megszakítók a személyzet biztonságát az alállomásokon?

Képzelje el, hogy egy modern elektromos alállomás zúgó szívében áll. A levegő tele van potenciális energiával – megawattnyi energia áramlik át hatalmas transzformátorokon, készen arra, hogy megvilágítson egy várost. Az itt dolgozó mérnökök és technikusok számára a legnagyobb félelem nem az áramszünet; ez az energia katasztrofális felszabadulása ívvillanás formájában. Ilyen nagy téttel rendelkező környezetben aNagyfeszültségű megszakító nem csak egy kapcsolóeszköz; ez a végső testőr. A villamos energia nyers ereje és a hálózatot karbantartó személyzet biztonsága között áll. De pontosan hogyan teljesíti életmentő feladatát ez a mérnöki munka?

A válasz a másodperc törtrészes fizika, a robusztus mechanikus reteszek és a hibabiztos vezérlőrendszerek kombinációjában rejlik. ANagyfeszültségű megszakítónem passzív akadályként biztosítja a személyzet biztonságát, hanem aktív gyámként működik, amely előrejelzi, elkülöníti és semlegesíti a fenyegetéseket, mielőtt azok elérhetnék az emberi kezelőket. A szabványos kapcsolókkal ellentétben nagynyomású ívoltó gáz (például SF6) vagy olaj vákuumában működik, és ezredmásodpercek alatt képes eloltani a plazmaívet. A biztonság igazi mércéje azonban a tervezési filozófiában rejlik, amely minden szinten előtérbe helyezi az emberi védelmet – a feszültség alatt álló részek fizikai szétválasztásától a vezérlőáramkörök logikai leválasztásáig. Üzemünk aLugao évtizedeket töltött e biztonsági hierarchiák tökéletesítésével, biztosítva, hogy mindenNagyfeszültségű megszakítógyártunk, a biztonság bástyája azoknak a férfiaknak és nőknek, akik az energiaelosztás élvonalában dolgoznak.

Tartalomjegyzék

• 1. A védelem anatómiája: Mitől lesz egy áramkör-megszakító védő?
• 2. A letartóztatás fizikája: Hogyan szünteti meg a hiba megszakítása az ívvillanás veszélyét?
• 3. A biztonság hierarchiája: Miért nem tárgyalhatók a fizikai és elektromos reteszek?
• 4. Biztonsági konfigurációk: Hogyan befolyásolják a különböző kapcsolóberendezés-elrendezések a személyi kockázatot
• Gyakran Ismételt Kérdések (GYIK)
• Következtetés: A biztonsági partnerség a Lugao Power Co., Ltd.-vel.

A védelem anatómiája: Mitől lesz egy megszakító védő?

Hogy megértsük, hogyan aNagyfeszültségű megszakítóéleteket véd, fel kell boncolnunk anatómiáját. Ez nem egyetlen eszköz, hanem rendszerek rendszere, amelyek mindegyike kritikus akadályt jelent az elektromos katasztrófa ellen. Tekintsd úgy, mint egy középkori lovagi páncélt: a külső héj elhárítja az első ütést, a láncpánt elnyeli az ütést, a párnázott alsó réteg pedig biztosítja, hogy viselője túlélje az ütközést. A nagyfeszültséggel összefüggésben ezek a rétegek a fizikai leválasztás, az aktív ívoltás és a hibabiztos vezérlési logika. Üzemünk mindegyiket megterveziNagyfeszültségű megszakítóezekkel a koncentrikus védelmi gyűrűkkel, biztosítva, hogy még ha az egyik rendszer meg is akadozna, a többiek tartják a vonalat.

Sétáljunk át egy tipikus élő tank SF6 rétegeinNagyfeszültségű megszakítólétesítményünkből:

1. réteg: A boríték és a szigetelő közeg

A biztonság első rétege a fizikai burkolat. Minden feszültség alatt álló alkatrész – az érintkezők, az íves csúszdák és a csatlakozási pontok – egy földelt fémburkolatban van lezárva. A modern SF6 megszakítókban ez a burkolat kén-hexafluorid (SF6) gázzal van megtöltve, amely közeg dielektromos szilárdsága sokkal jobb, mint a levegő. Ez azt jelenti, hogy a megszakító mellett álló személyt a gáz erős dielektromos tulajdonságai és a robusztus tartályfal már elszigetelte a benne lévő halálos potenciáltól. Hiba esetén a tartályt úgy tervezték, hogy elviselje a belső nyomást anélkül, hogy elszakadna, megakadályozva a forró gáz és a törmelék kijutását. Ez az elszigetelés a személyzet biztonságának első, gyakran figyelmen kívül hagyott rétege.

2. réteg: A megszakító – az „őrző szíve”

Hiba esetén a megszakító megszakító egysége működésbe lép. Ezredmásodperceken belül a mozgó érintkező elválik a rögzített érintkezőtől. Ez a művelet azonban önmagában veszélyes ívet hoz létre. A megszakító egység egy pufferhengert tartalmaz, amely mechanikusan összenyomja az SF6 gázt, és nagy sebességű sugarat irányít át az ívzónán. Ez a sugár lehűti az ívet és elsöpri az ionizált részecskéket, nullára kényszerítve az áramot, és leállítja az elektromos áram áramlását. Ennek a műveletnek a puszta sebessége – gyakran kevesebb, mint 50 ezredmásodperc – korlátozza a hiba időtartamát, és minimálisra csökkenti a felszabaduló hőenergiát, amely az ívvillanások elsődleges forrása. Az állomáson dolgozók számára ez azt jelenti, hogy egy esetleges katasztrófális hiba kialszik, mielőtt az energiája elérné azt a szintet, amely életveszélyt jelentene. A mi gyárunkéNagyfeszültségű megszakítósorozatokat 63 kA-ig terjedő rövidzárlati áramok kezelésére tesztelték, így biztosítva a legsúlyosabb hálózati események biztonságos kezelését.

3. réteg: A vezérlő- és biztosítórendszer

Az ív fizikai kioltásán túl aNagyfeszültségű megszakítóbiztosítania kell, hogy ne lehessen olyan módon üzemeltetni, amely veszélyezteti a munkavállalókat. Ez egy kifinomult mechanikus és elektromos reteszelő rendszerrel érhető el. Például a záró mechanizmus gyakran reteszelődik, ha a megszakító "teszt" helyzetben van, vagy ha a földelő kapcsoló nincs bekapcsolva. Terveinkben beépítettük a "kulcsos reteszelést", ahol a kulcsot el kell forgatni a mechanikus blokk feloldásához, biztosítva, hogy a kezelő fizikailag megerősítse a biztonságos állapotot, mielőtt megváltoztatná a megszakító állapotát. A vezérlési logika ezen rétege az ember-gép interfész, amely megakadályozza a véletlen áram alá helyezést, ami az alállomások munkahelyi sérüléseinek egyik fő oka.

A letartóztatás fizikája: Hogyan szünteti meg a hiba megszakítása az ívvillanás veszélyét?

Az "ívvillanás" kifejezés egyet jelent az alállomások legsúlyosabb veszélyeivel. Ez egyfajta elektromos robbanás, amely a földhöz vagy más fázishoz való alacsony impedanciájú csatlakozás eredménye. A keletkező fény-, hang- és hőenergia azonnal halálos lehet. Az elsődleges mechanizmus, amellyel aNagyfeszültségű megszakítóvédi a személyzetet azáltal, hogy leállítja ezt az ívet a keletkezésének pontján. Ehhez a megszakítónak le kell győznie az elektromosság alapvető fizikáját – különösen azt a tényt, hogy az ív ionizált gáz nagy vezetőképességű útját hozza létre, amely továbbra is áramot hordoz.

Íme, lépésről lépésre a belsőnkben előforduló fizikai sorrendNagyfeszültségű megszakítóha hibát észlel:

• Észlelés és jel:A védőrelék (nem részei a megszakítónak, de hozzá vannak kötve) érzékelik a túlfeszültséget, és kioldó jelet küldenek a megszakító működési mechanizmusának.
• Érintkezők szétválasztása (T0):A működtető mechanizmus (rugós, hidraulikus vagy pneumatikus) eltávolítja a mozgó érintkezőt a rögzített érintkezőtől. Az érintkezők részeként elektromos ív keletkezik közöttük. Ez az ív lényegében egy rövidzárlat a szigetelőgázon keresztül, de hőmérséklete meghaladja a 20 000 K-t.
• A pufferművelet (T0-tól T2-ig):Az érintkező mozgásával egyidejűleg a megszakítón belüli dugattyú összenyomja az SF6 gázt, így a nyomás a névleges 5 bar-ról 15 bar fölé emelkedik. Ezt a sűrített gázt ezután egy fúvókán keresztül szuperszonikus sebességgel az ívzónába nyomják.
• Ívkioltás a jelenlegi nullánál (T3):A nagy sebességű gázáram elvezeti a hőt az ívből, és elfújja az ionizált részecskéket. A természetes váltakozó áram (AC) hullámalakja egy nulla ponton halad át. Pontosan ebben a pillanatban a csökkentett ionizáció és a hűtőgáz kombinációja megakadályozza az ív újragyulladását. Az áram tartósan megszakad.
• Dielektromos visszanyerés:A megszakítás után az érintkezési rést friss, ionizálatlan SF6 gázzal töltik meg, amely gyorsan visszanyeri dielektromos szilárdságát, így biztosítva, hogy a megszakító ellenálljon a rendszerfeszültségnek, anélkül, hogy újraütközne.

Ez a teljes sorozat 30-60 ezredmásodperces időkeretben történik. A karbantartást végző technikus számára az ívvillanás veszélye nem csak minimálisra csökken; hatékonyan kiküszöbölhető, mert a hibaenergia a lezárt megszakítókamrában disszipálódik, nem a kapcsolótér szabad levegőjén. Üzemünk kiterjedt nagysebességű kamerás elemzést végzett erről a folyamatról, lehetővé téve számunkra, hogy finomítsuk a fúvókák geometriáját és a pufferidőzítést.Nagyfeszültségű megszakítóa lehető leggyorsabb elszámolási idő elérése érdekében. Ez a sebesség biztonságot jelent. Ez a különbség a rövid hiba és a katasztrófa között.

Ezenkívül maga a működési mechanizmus kialakítása is hozzájárul a biztonsághoz. Üzemünk "kioldásmentes" mechanizmust alkalmaz, ami azt jelenti, hogy még ha hiba közben a zárás parancsot is megtartják, a megszakító felülír és nyit. Ez a hibabiztosító biztosítja, hogy a személyzet soha ne legyen kitéve egy hiba miatti újrafeszültségezési kísérletnek, ami gyakori veszély a régebbi rendszerekben.

A biztonság hierarchiája: Miért nem tárgyalhatók a fizikai és elektromos reteszelések?

A biztonságra törekedve aNagyfeszültségű megszakítószigorú hierarchia szabályozza: először a megelőzés, azután a védelem, végül a mérséklés. Ennek a hierarchiának a megtestesítői a megszakító szekrényébe és vezérlőrendszerébe ágyazott fizikai és elektromos reteszek. Ezek a reteszek nem opcionális kiegészítők; alapvető fontosságúak a berendezés biztonságos működéséhez. Úgy tervezték, hogy egy meghatározott műveletsort hajtsanak végre, biztosítva, hogy egyetlen emberi hiba se vezessen élő munkakörnyezethez. Ez a filozófia mélyen beleivódott gyárunk tervezési folyamatába, hiszen hiszünk abban, hogy a legbiztonságosabb rendszer az, amely eleve megelőzi a hibákat.

Vizsgáljuk meg azokat a kulcs-reteszelő mechanizmusokat, amelyek védik a személyzetet a gyakori alállomási feladatok során:

1. Helyzetalapú reteszelők (mechanikus):Ezek olyan fizikai blokkok, amelyek a megszakító targonca (kihúzó kapcsolóberendezésben) vagy a földelő kapcsoló helyzete alapján megakadályozzák a működést. Például a megszakító nem zárható le, ha a földelő kapcsoló "zárt" állásban van. Ez egy bütyök és reteszelőcsap elrendezéssel érhető el. A miénkbenNagyfeszültségű megszakítószekrények esetén pozitív mechanikai kapcsolatot használunk, nem csak elektromos jelet, hogy biztosítsuk, hogy ez a reteszelés abszolút legyen. Ez megakadályozza azt a rendkívül veszélyes forgatókönyvet, amikor egy megszakítót a földelt vezetékre zárnak.

2. Kulcsreteszelés (programozott):Ez a rendszer egy sor zárat és kulcsot használ. Egy kulcsot csak akkor lehet eltávolítani, ha a megszakító egy adott állapotban van (például nyitott és elszigetelt). Ezt a kulcsot ezután a földelőkapcsoló feloldására használják, és így tovább. Ez szigorú eljárást kényszerít ki. Például egy tápkábel karbantartásához a kezelőnek: (a) Nyissa ki a megszakítót, (b) Le kell szigetelnie a megszakítót (ki kell raknia), (c) Zárja le a földelő kapcsolót. Minden lépéshez egyedi kulcs szükséges, és a sorrend előre meghatározott. Üzemünk egyedi kulcsos reteszelési sémákat kínál az egyes alállomások sajátos gyűjtősín- és betáplálási konfigurációjához, biztosítva, hogy a hozzáférés engedélyezése előtt mindig ellenőrizzék a "biztonságos állapotot".

3. Elektromos reteszek (logikai alapú):Ezek olyan felügyeleti vezérlések, amelyek megakadályozzák, hogy a megszakító érvénytelen körülmények között zárjon vagy nyíljon. Például egy védelmi relé „blokkzárás” jele megakadályozza a zárótekercs feszültség alá helyezését. Ennél is fontosabb, hogy beépítettük a "szivattyúzásgátló" logikát, amely megakadályozza, hogy a megszakító ismételten zárjon és kinyíljon, ha a zárás parancsot hiba után fenntartják. Ez megakadályozza, hogy a megszakító megsérüljön és esetlegesen katasztrofálisan meghibásodjon a hibaelhárítás során, ami a közelben lévő személyeket veszélyeztetné. A mi modernNagyfeszültségű megszakítómodelleknél ezek a logikai funkciók egy intelligens vezérlőmodulba vannak beépítve, öndiagnosztikai képességekkel, csökkentve a vezetékezési hibák kockázatát.

Ez miért nem alku tárgya? Vegyünk egy olyan helyzetet, amikor a kezelőnek tesztelnie kell egy áramkört. E reteszelések nélkül egy egyszerű kommunikációs hiba a megszakító zárásához vezethet, miközben a földelőbilincs még mindig a vezetéken van. Az ebből eredő robbanás végzetes lenne. Üzemünk aLugao Power Co., Ltd.a reteszeléseket elsődleges, nem másodlagos biztonsági funkcióként kezeli. Ezeket a reteszeléseket alaposan teszteljük szimulált meghibásodási körülmények között, biztosítva, hogy biztonságos állapotban működjenek.

Biztonsági konfigurációk: Hogyan befolyásolják a különböző kapcsolóberendezés-elrendezések a személyi kockázatot

Az út aNagyfeszültségű megszakítóaz alállomási kapcsolóberendezésbe integrálva jelentősen befolyásolja a kezelőszemélyzet biztonságát. Két fő konfiguráció dominál: levegőszigetelt kapcsolóberendezés (AIS) és gázszigetelt kapcsolóberendezés (GIS). Mindegyik különböző kockázatokat és biztonsági előnyöket rejt magában. A megfelelő elrendezés kiválasztása stratégiai biztonsági döntés. Üzemünk minden konfigurációhoz részletes kockázatértékelést biztosít, segítve a közműveket a helyszűke és a személyzet biztonsága között.

Hasonlítsuk össze ezeket a konfigurációkat a legfontosabb biztonsági paraméterek alapján:

Ahogy a táblázat is mutatja, a GIS technológia jelentős előrelépést jelent a személyi biztonság terén. Kapszulázásával aNagyfeszültségű megszakítóés az összes többi alkatrész az SF6-tal töltött fémházban, a GIS gyakorlatilag kiküszöböli a külső ívvillanás kockázatát. A rendszer nyomás alatt áll, így még hiba esetén is a robbanást visszatartják, és a nyomást nyomáscsökkentő csatornákon keresztül vezetik el, amelyek a személyzettől elvezetik a kibocsátást. Ezzel szemben az AIS megszakítók nyitott szerkezetekre vannak felszerelve, és bár földelést és reteszelést tartalmaznak, a hiba továbbra is heves és veszélyes ívvillanást idézhet elő, amely a kapcsolótelepre terjed.

A GIS azonban nem nélkülözi a saját biztonsági megfontolásokat. Az SF6 gáz sűrű, zárt térben képes kiszorítani az oxigént, súlyos belső hiba esetén mérgező bomlástermékek keletkezhetnek. A miénkNagyfeszültségű megszakítóA GIS egységek gázellenőrző rendszereket tartalmaznak (sűrűség és nedvesség), és nyomáscsökkentő szellőzőkkel és kipufogószűrőkkel vannak felszerelve, hogy biztonságosan kezeljék ezeket a melléktermékeket. A térinformatikai rekeszeinket is úgy tervezzük, hogy a gázmintavételhez vagy az alkatrészek ellenőrzéséhez szükséges rutinszerű hozzáférés megfelelő egyéni védőfelszereléssel (PPE) biztonságosan elvégezhető legyen. Üzemünk átfogó képzési csomagot kínál a térinformatikai üzemeltetés speciális biztonsági protokolljairól, hangsúlyozva, hogy a technológia ugyan kiváló védelmet nyújt, de a karbantartás fegyelmezett megközelítését igényli.

Végső soron, akár az AIS-t, akár a GIS-t választja egy segédprogram, aNagyfeszültségű megszakítóa központi biztonsági elem. Üzemünk biztosítja, hogy a kapcsolóberendezések elrendezésétől függetlenül az általunk szállított megszakító a legmagasabb szintű reteszeléssel, ívoltó képességgel és diagnosztikai intelligenciával legyen felszerelve az elektromos hálózatot karbantartó személyek védelmére.

Gyakran Ismételt Kérdések (GYIK)

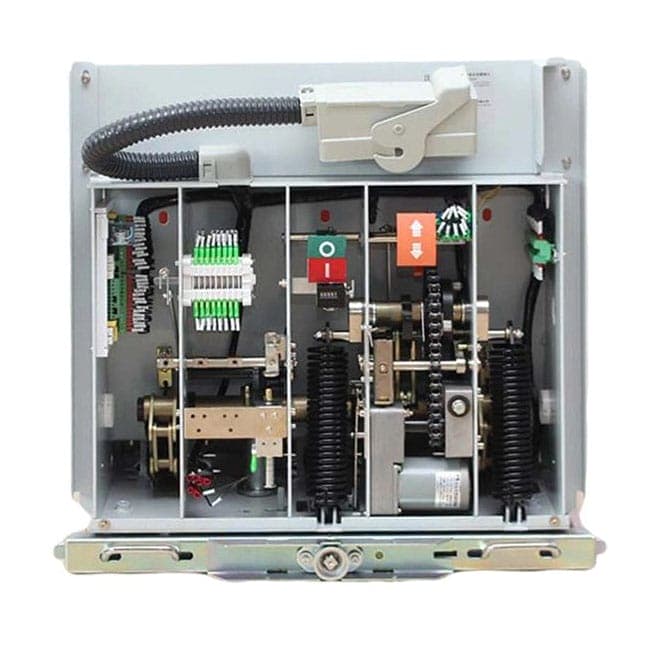

1. kérdés: Mi az elsődleges különbség az SF6 megszakító és a vákuum megszakító között a biztonság szempontjából?

Válasz: Mind az SF6-ot, mind a vákuum-megszakítót használják a biztonság érdekében, de ezek közegükben különböznek. Az SF6 megszakítók, mint a Lugao Power Co., Ltd.-től származó megszakítók, SF6 gázt használnak, amely kiváló dielektromos tulajdonságokkal rendelkezik, és ideális nagyfeszültségű alkalmazásokhoz (800 kV-ig). Az ívet egy zárt kamrában tartalmazzák, de maga a gáz gondos kezelést igényel, mivel üvegházhatású gáz. A vákuummegszakítók vákuumot használnak dielektrikumként, ami rendkívül biztonságos és nem igényel gázkezelést, de jellemzően középfeszültségre (52 kV-ig) korlátozódnak a vákuummegszakító fizikai korlátai miatt. A nagyfeszültségű alállomások személyzetének biztonsága érdekében az SF6 kiváló megszakítási képességet kínál, de a robusztus gázkezelő és felügyeleti rendszerek elengedhetetlenek a környezeti és fulladási kockázatok csökkentéséhez.

2. kérdés: Hogyan növeli a biztonságot a nagyfeszültségű megszakítóban lévő „kioldásmentes” mechanizmus?

Válasz: A „kioldásmentes” mechanizmus kritikus biztonsági funkció. Biztosítja, hogy ha a kezelő lenyomva tartja a megszakító záró gombját, miközben egy kioldási parancs aktív (hiba miatt), a megszakító felülírja a zárás parancsot, és nyitva marad. Ez megakadályozza, hogy a megszakító megpróbáljon lezárni és újra feszültség alá helyezni egy hibás áramkört, miközben személyzet tartózkodik a közelben. Hatékonyan olyan állapotba hozza a megszakítót, amelyet kézi beavatkozással nem lehet felülírni, megelőzve a potenciálisan katasztrofális meghibásodást. Ez a kialakítás központi szerepet játszik üzemünk hibamentes filozófiájában.

3. kérdés: A nagyfeszültségű megszakítót lehet távolról kinyitni a személyzet biztonsága érdekében katasztrófa idején?

Válasz: Igen. A modern nagyfeszültségű megszakítók SCADA-n vagy alállomási vezérlőrendszereken keresztül távoli kioldási lehetőségekkel vannak felszerelve. Ez lehetővé teszi a kezelők számára, hogy biztonságos távolságból (vezérlőteremből) nyissa ki a megszakítót vészhelyzet esetén, például tűz, földrengés vagy ívvillanás veszélye esetén, mielőtt bárki megközelítené a berendezést. Ez a távvezérlés a modern digitális alállomások egyik fő előnye, jelentősen csökkentve az emberi élet kockázatát szélsőséges események során. Üzemünk robusztus kommunikációs interfészeket (IEC 61850) integrál a megbízható távoli működés érdekében.

4. kérdés: Milyen biztonsági elemek akadályozzák meg, hogy a dolgozó véletlenül bezárja a megszakítót, miközben egy másik dolgozó a fülkében tartózkodik?

Válasz: Ezt elsősorban a mechanikus reteszelés és a lakat kombinációja akadályozza meg. A legtöbb kapcsolóberendezés-konstrukcióban a megszakítót nem lehet "zárt" helyzetbe állítani, ha az áramkör nem teljes. Ezenkívül a mechanizmusnak van egy "földelt" helyzete, amely mechanikusan megakadályozza a földelőkapcsoló zárását, ha a megszakító zárva van. Végezetül, a megszakító vezérlőáramkörén lévő fizikai lakatokkal ellátott LOTO-eljárások alkalmazása biztosítja, hogy a megszakítót ne lehessen távolról vagy helyileg lezárni, amíg a karbantartás folyamatban van. Ezek a többrétegű intézkedések hibabiztos rendszert hoznak létre.

5. kérdés: A Lugao Power Co., Ltd. képzést nyújt a nagyfeszültségű megszakítói biztonságos működéséről?

Válasz: Igen, átfogó képzési programokat kínálunk értékesítés utáni szolgáltatásunk részeként. A képzés nemcsak az alapműveletekre terjed ki, hanem a reteszelő rendszerekről, az ívvillanás biztonságáról, a vészhelyzeti eljárásokról és az egyéni védőeszközök (PPE) megfelelő használatáról szóló részletes modulokra is. Helyszíni képzést és virtuális szimulációkat biztosítunk annak biztosítására, hogy a kezelők és a technikusok megértsék a berendezésünkbe ágyazott biztonsági mechanizmusokat. Ez az oktatás iránti elkötelezettség része alapvető filozófiánknak, hogy a biztonság területén partnerek legyünk, nem csak berendezések szállítói.

Következtetés: A biztonsági partnerség a Lugao Power Co., Ltd.-vel.

A High Voltage Circuit Breaker az alállomások biztonságának ismeretlen hőse. Ez az eszköz, amely láthatatlanul megállja a helyét egy hiba dühének, amely szigorú műveleti sorrendet hajt végre, és amely fizikailag elválasztja a férfiakat és a nőket a világunkat tápláló több millió volttól. atLugao Power Co., Ltd., gyárunk nem egyszerűen gyártNagyfeszültségű megszakítóegységek; biztonsági rendszereket tervezünk. Tisztában vagyunk vele, hogy minden specifikáció és minden vizsgálati jelentés mögött az emberi lény jóléte áll. Elkötelezettek vagyunk a megszakítástechnika, az interlock logika és a diagnosztikai intelligencia határainak feszegetése mellett, hogy termékeink ne csak a hálózatot védjék, hanem az azt kiszolgáló embereket is. A biztonság nem ellenőrző lista; ez a mi kultúránk.

Készen áll arra, hogy javítsa alállomása biztonsági infrastruktúráját?ÉrintkezésLugao Power Co., Ltd.majelenlegi megszakítóflottájának átfogó biztonsági auditjához. Szakértői csapatunk részletes elemzést készít a meglévő berendezéseiről, javasolja a frissítéseket, és személyre szabott képzési tervet készít munkatársai számára. Ingyenes kezdeti konzultációkat és átfogó műszaki csomagot kínálunk, amely részletes rajzokat és biztonsági kézikönyveket tartalmaz.Kérje ingyenes biztonsági tanácsadását most a Lugao Power Co.,Ltd.-től. és gondoskodjon arról, hogy alállomása a legjobb magasfeszültségű megszakító-technológiával legyen felszerelve.
