Milyen felhasználási tervei vannak a CGS alacsony feszültségű kivonható kapcsolószekrénynek?

Milyen felhasználási tervei vannak a CGS alacsony feszültségű kivonható kapcsolószekrénynek?

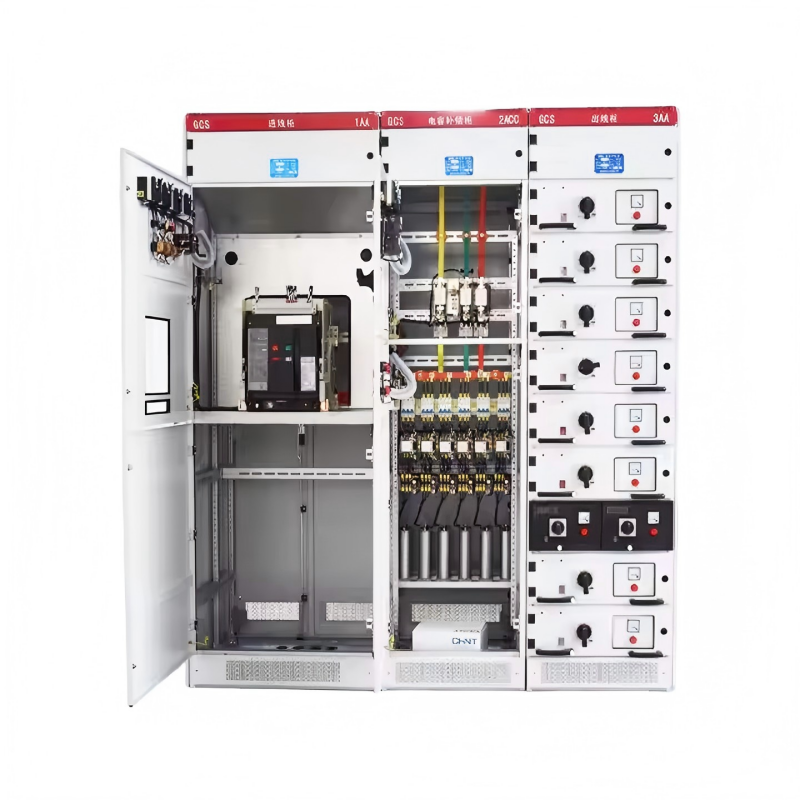

Fő áramköri terv

  A GCS kabinet fő áramköri tervének 32 csoportja és 118 specifikációja van, kivéve a kiegészítő áramkörök ellenőrzésének és védelmének változásaiból származó terveket és specifikációkat. Ez magában foglalja az energiatermelés, az energiaellátás és az egyéb energiafelhasználók igényeit is, 5000A névleges működési árammal, amely alkalmas a 2500 kVA és az alábbiakban aluli elosztó transzformátorok kiválasztására. A kondenzátor kompenzációs szekrényeket úgy tervezték, hogy megfeleljenek az energiatartalom javításának és felhasználásának igényeinek, és a reaktorszekrényeket úgy tervezték, hogy figyelembe vegyék az átfogó beruházások igényeit.

Kiegészítő áramköri terv

  A GCS segédáramkör -atlaszban 120 kiegészítő áramköri terv van. A DC működési rész kiegészítő áramköri tervét elsősorban az erőmű alállomások alacsony feszültségű üzem (állomás) rendszerére használják. Alkalmas a 200mW és a 300 MW, valamint az egységek alacsony feszültségű üzemi rendszeréhez, a működő (készenléti) tápegység általános vezérlési módjához, az energiaadagolóhoz és a motoros adagolóhoz.

  Az AC működési rész kiegészítő tervét elsősorban a gyárak, bányák, vállalkozások és sokemeletes épületek alállomási rendszerének alacsony feszültségű alállomási rendszerére használják. 6 kombináció van alkalmas a kettős tápegység működtetésére. Nincs működés az elektromos reteszelő készenléti automatikus dobás, az önmegtakarítás és más vezérlőközi áramkörök, amelyek közvetlenül a mérnöki tervezésben használhatók.

  A DC vezérlő tápellátás DC 220 V vagy 110 V, az AC vezérlő tápegység AC 380 V vagy 220 V. Ez egy teljes szekrény, amely fiókos egységekből áll. A 220 V -os vezérlőelem -tápegység a szekrényben lévő dedikált vezérlőtranszformátor által üzemeltetett nyilvános ellenőrzésből származik. A nyilvános ellenőrzésű áramellátás egy földelhetetlen vezérlő transzformátort használ, és egy 24 V -os tápegységet használnak használatra, ha gyenge áramjel lámpákra van szükség.

  A watt-órás mérő telepítési helyét, a feszültségjel és egyéb telepítési és felhasználási követelmények bevezetési módszerét a kiegészítő áramkör "előkészítési utasításai" részletezik.

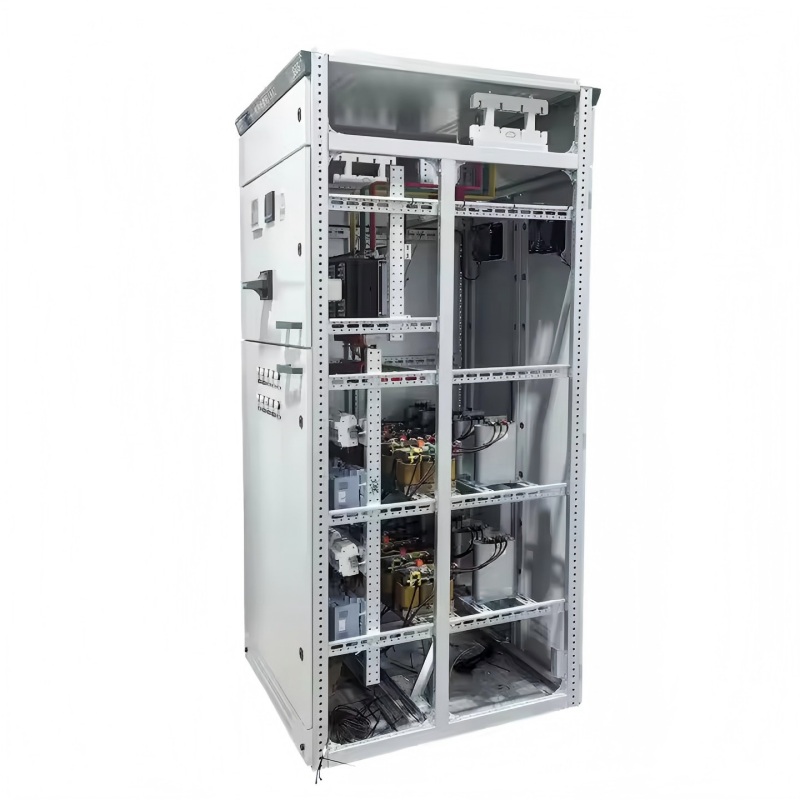

Főbuszbár

A buszrész dinamikus hőstabilitásának javítása és az érintkezési felület hőmérsékleti emelkedésének javítása érdekében az összes berendezés a TMY-T2 sorozatú kemény réz buszrudat használja. A rézbuszrudak teljes hosszúságú ón-bevonattal vannak ellátva, és teljes hosszúságú ezüsttel bevont rézbusz-sávok is használhatók. A vízszintes buszrárt és a függőleges buszrárt a szekrény buszbár -izoláló helyiségébe telepítik. A semleges földelő buszrár kemény rézrúdot használ. A vízszintes semleges földelő huzal (toll) vagy a földelés + semleges huzal (PE + N) csatlakoztatva van.

Fő kapcsoló

A 630A vagy annál magasabb tápegység -ellátási vezetékekhez és adagoló kapcsolókhoz a DW45 sorozatot elsősorban kiválasztják, és a DW48 sorozat, az AE, 3WE vagy ME sorozat szintén kiválasztható. Szükség esetén az importált M vagy F sorozat is kiválasztható.

A 630A alatti adagoló- és motorvezérlő kapcsolókhoz a Wang AN kiválasztja a TG és a CM1 sorozatot. NM sorozat, CDM sorozat, TG30 sorozat és más öntött tok kapcsolók.

A fő áramkör dinamikus stabilitásának javítása érdekében a GCS sorozat speciális kombinált buszbilincseit és a szigetelési támaszokat tervezték. Nagy szilárdságú, láng-retardáns szintetikus párnaanyagokból készülnek, nagy szigetelési szilárdsággal, jó önálló teljesítményű teljesítménygel és egyedi szerkezetből.

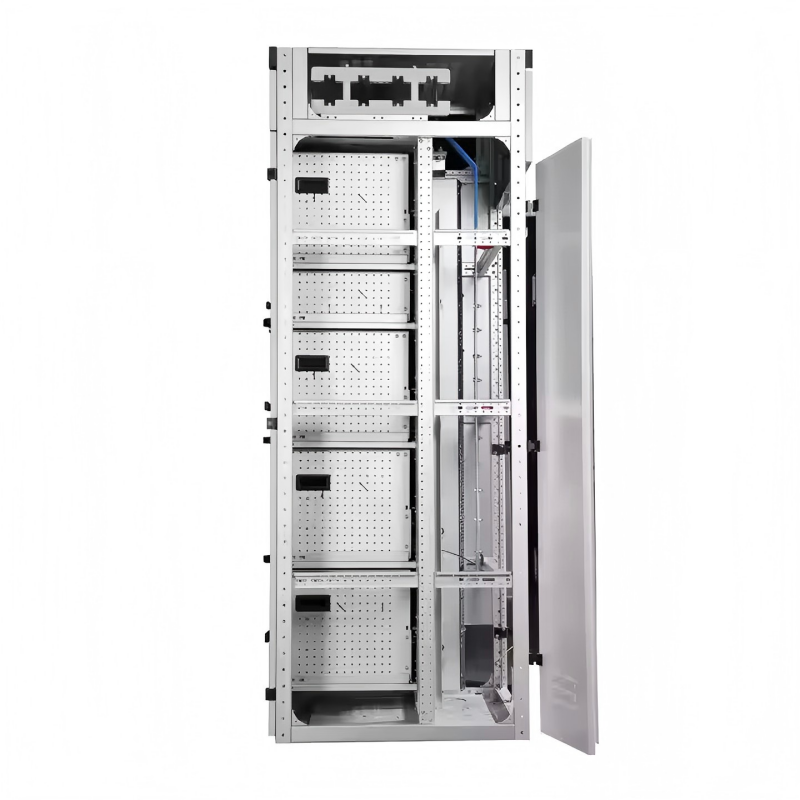

A partíciók, a funkcionális egységek beillesztése és kábelfejeinek dugójának csökkentése érdekében a GCS szekrény speciális adapterét megtervezték. Az adapter nagy kapacitással és alacsony hőmérséklet -emelkedéssel rendelkezik.

Ha a tervezési osztály új elektromos alkatrészeket választ ki, amelyek jobb teljesítményt és fejlettebb technológiát választanak a felhasználói igények szerint, akkor a GCS sorozatú szekrények jó sokoldalúsággal rendelkeznek, és a frissített elektromos alkatrészek miatt nem okoznak nehézségeket a gyártás és a telepítés terén.

Elektromos alkatrészválasztás

A GCS szekrények elsősorban fejlett technológiával, nagy teljesítményű és stabilitási mutatókkal rendelkező elektromos alkatrészeket használnak, és importált technológiát használnak, amely Kínában tömeges előállítható.
