Melyek a GGD típusú alacsony feszültségű kapcsolóberendezések jellemzői?

GGD struktúra bevezetése

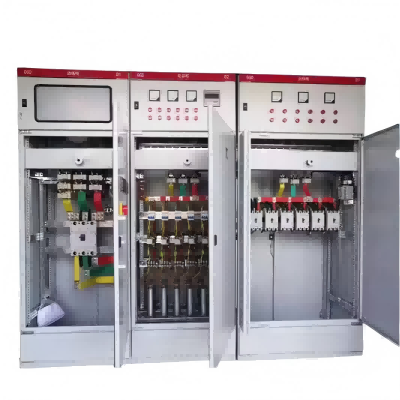

A GGD típusú AC alacsony feszültségű elosztó szekrény kabinetje az általános célú szekrény típusát alkalmazza, a keretet 8 MF hideg, helyben hegesztett, és az általános célú szekrény részeit a moduláris elv szerint tervezik, és vannak 20 forma rögzítő lyukai. A nagy általánosítási együttható lehetővé teszi a gyár számára, hogy megvalósítsa az előkészítést, amely nemcsak lerövidíti a gyártási ciklust, hanem javítja a munka hatékonyságát is.

A GGD kabinet kialakítása teljes mértékben figyelembe veszi a szekrény működésében a hőeloszlás problémáját. A szekrény felső és alsó végén különböző számú hőeloszlású rés van. Amikor a szekrény belsejében lévő elektromos alkatrészek felmelegednek, a hő emelkedik, és a felső végén lévő résidőkön keresztül kibocsátódik, miközben a hideg levegőt az alsó végén lévő résidők folyamatosan adják a szekrénybe, hogy a lezárt szekrényt alulról felfelé természetes légcsatornává alakítsák, hogy elérjük a hő disszipáció célját.

GGD kabinet a modern ipari termékmodellezési terv követelményeivel összhangban, hogy a szekrény külső tervezésének módszerének aranyarányát és a dimenziók egyes részeinek megoszlását úgy használja, hogy az Egyesült Államok teljes kabinetje most nagylelkű, új megjelenés.

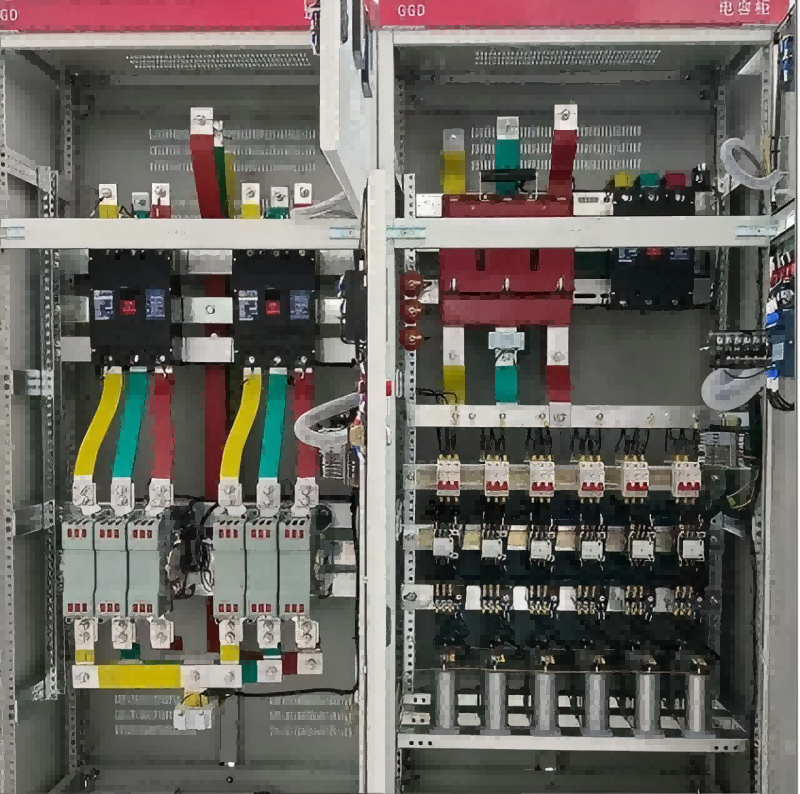

A szekrény ajtaját a kerethez a Pivot mozgatható csuklópántok kötik össze, amelyet könnyen felszerelhetnek és szétszerelhetnek, és az ajtó összehajtott széle egy hegyi típusú gumiszerű szalaggal van beágyazva, és az ajtó és a keret közötti beágyazott csík közvetlenül az ajtó és a keret között van, és az ajtó védelmi szintjét is javíthatja. Műszeres ajtó elektromos alkatrészekkel, többszálú, lágy rézhuzaltal, amely a kerethez van csatlakoztatva, a szekrény rögzítő alkatrészei és a szekrény keret a szekrényhez csatlakoztatott csavarozott csavarokkal, teljes földelési védelmi áramkör.

Rugalmas bővítési képesség

A GGD szekrény fő áramkörét 129 programmal tervezték, összesen 298 specifikációt (kivéve a kiegészítő áramkörök funkcionális változásaiból származó programokat és specifikációkat).

GGD1 49 típusú sémák 123 specifikáció

GGD2 53 típusú 107 műszaki specifikációk

GGD3 27. típusú program 68 specifikáció

A kiegészítő áramkörök kialakítását két részre osztják, az áramellátási rendszerre és az erőmű sémájára, és a GGD szekrényben elegendő hely van a másodlagos alkatrészek telepítéséhez.

A GGD kabinet elsősorban a fejlettebb elektromos alkatrészeket alkalmazza, amelyek tömegesen előállíthatók, ugyanakkor a gazdaság és az ésszerűség elvének megfelelően a rendelkezésre álló régi termékek részét megőrzik a megvalósíthatóság teljes mérlegelésének feltétele alatt, és nem használja az elavult termékeket.
