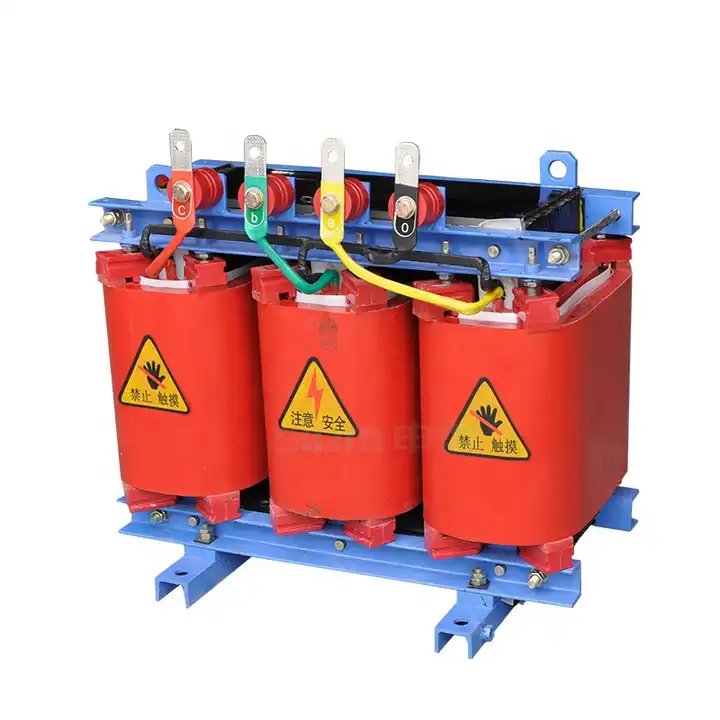

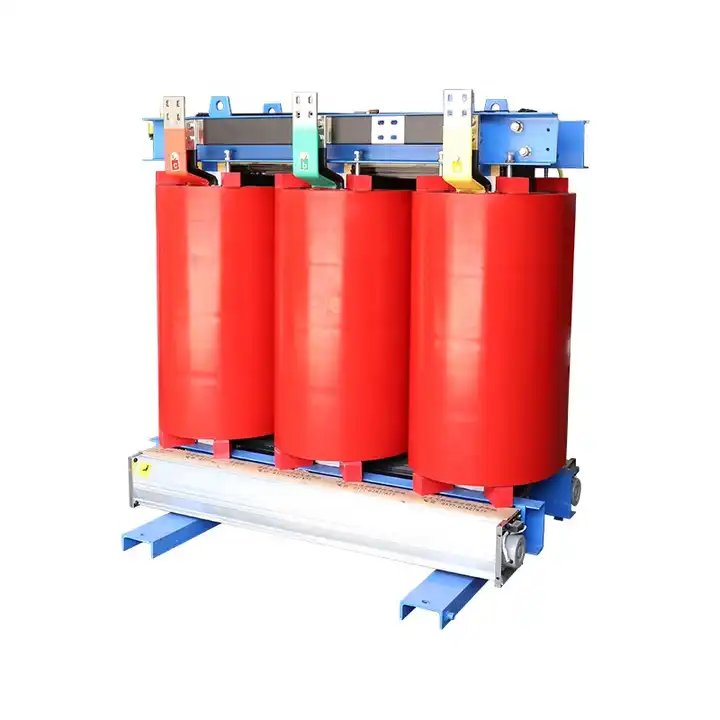

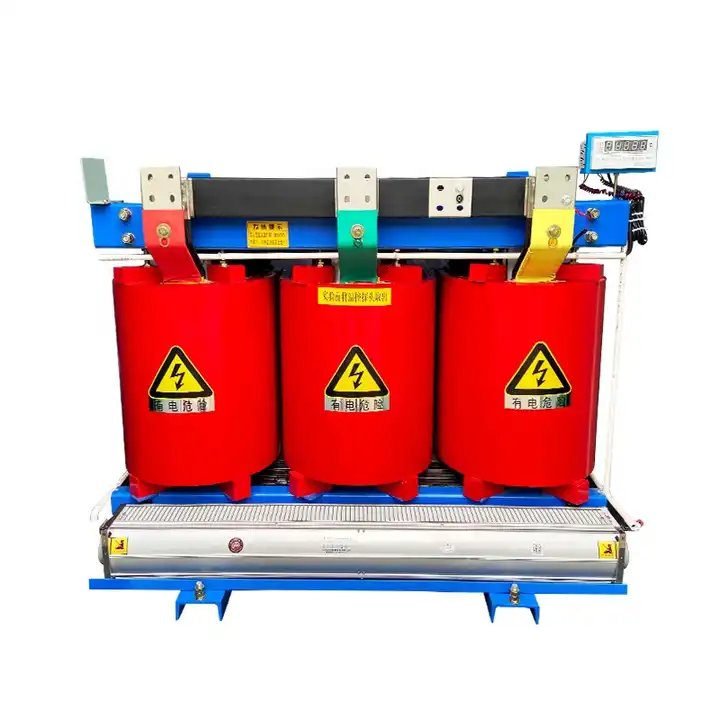

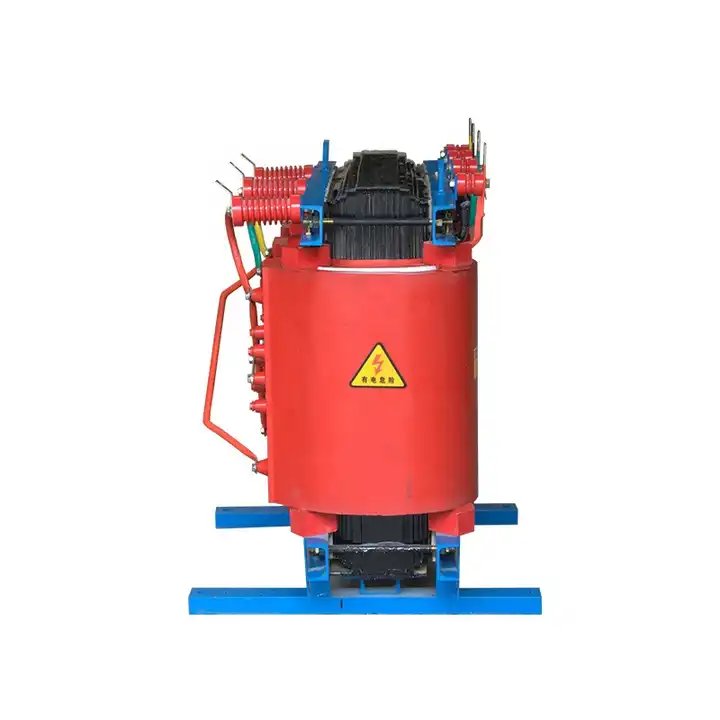

Liu Gao, mint a 35KV nagyfrekvenciás vezetékes száraz típusú teljesítménytranszformátorok gyártói, száraz típusú transzformátorok az IEC726 és a GB/T10228-1997 szabványoknak megfelelően, lenyűgöző tulajdonságokkal rendelkezik. Ezek közé tartozik nemcsak az alacsony veszteség, a kompakt és könnyű felépítés, hanem a minimális zajszint, a nedvességállóság, a nagy mechanikai szilárdság, a lángállóság, a robusztus túlterhelési képesség és az alacsony szintű részleges kisülés is. Ezek a transzformátorok széles körben alkalmazhatók az energiaátviteli és -elosztó rendszerekben, különösen nagy terhelési központokban és szigorú tűzvédelmi követelményeket támasztó helyeken, így sokoldalú és megbízható választás a változatos működési környezetekhez.
A Liu Gao egy száraz típusú transzformátor beszállító, a nem tokozott tekercses száraz típusú transzformátor sokrétű tulajdonságaival tűnik ki, nagy hangsúlyt fektetve a biztonságra, a megbízhatóságra, az energiahatékonyságra, a tűzvédelemre és a robbanásgátló tulajdonságokra, valamint a további előnyökre. egyszerű karbantartás. A száraz típusú transzformátor hatékonyságát tovább növeli az aprólékosan megtervezett tekercsszerkezet és a vákuumos impregnálási eljárás, amely biztosítja a részleges kisülésekkel szembeni ellenálló képességet, és megakadályozza a szigetelési szintek csökkenését a teljes eltarthatósági idő alatt. A National Mechanical & Industrial Bureau és a National Power Company szigorú minősítési folyamatai alátámasztják, hogy a száraz típusú transzformátor megfelel a nemzeti szabványoknak.
Ez a száraz típusú transzformátor kiválóan alkalmazkodik a szigorú tűzállósági követelményekkel, ingadozó terhelésekkel, szellőzés hiányával, zárt terekkel, szennyeződéssel és nedvességgel jellemezhető igényes környezetekhez. Sokoldalúsága kiterjed a különféle helyszínekre, például erőművekre, metrórendszerekre, kohászati létesítményekre, kórházakra, sokemeletes épületekre, hajózási központokra, zsúfolt lakóövezetekre és olyan speciális környezetekre, mint a petrolkémiai ipar, atomerőművek és nukleáris tengeralattjárók. Az erőművi területeken a nem tokozott tekercses száraz típusú transzformátor döntő szerepet játszik a biztonság, a megbízhatóság és az energiahatékonyság fenntartásában, így az állomás infrastruktúrájának nélkülözhetetlen elemévé válik. A száraz típusú transzformátor robusztus kialakítása és átfogó jellemzői ideális megoldást jelentenek a különféle működési forgatókönyvek által támasztott egyedi kihívások kezelésére, hozzájárulva az erőmű általános hatékonyságához és biztonságához.
1. A tengerszint feletti magasság 1000 m alatt van.
2.Legmagasabb levegő hőmérséklet +40ºC
3.Legmagasabb napi átlaghőmérséklet +30ºC
4.Legmagasabb éves átlagos levegőhőmérséklet+20v
5.A legalacsonyabb külső levegő hőmérséklet -25ºC
6. Beépítési hely: tűz- vagy robbanásveszélytől, jelentős szennyeződéstől, vegyi korróziótól vagy túlzott vibrációtól mentes területeken történő beépítésre alkalmas, akár beltéren, akár kültéren.
1. Meghatározott határokon belül működik: +40ºC (legmagasabb levegőhőmérséklet), +30ºC (legmagasabb napi átlag) és +20ºC (legmagasabb éves átlag).
2. Alkalmas száraz típusú transzformátorokhoz 1000 m alatti magasságban. Vegye figyelembe a szélsőségeket: -25ºC (legalacsonyabb külső hőmérséklet).
Szellőzés:
3. A megfelelő légáramlás elengedhetetlen a Dry típusú transzformátorokhoz a hő elvezetéséhez.
4. A száraz típusú transzformátorok ellenállnak a nedvességnek; védeni kell a magas páratartalomnak való hosszabb kitettségtől.
5. A száraz típusú transzformátoroknak meghatározott terhelési és feszültséghatárokon belül kell működniük.
6. Végezzen védelmi intézkedéseket a harmonikusok és a feszültségingadozások ellen.
7. A száraz típusú transzformátorokat tűz-/robbanásveszélytől, szennyeződéstől, korróziótól vagy túlzott vibrációtól mentes területekre telepítse, akár beltéren, akár kültéren.
8. Tartsa be a rendszeres karbantartási gyakorlatot a gyártó ajánlásai szerint.
9. A száraz típusú transzformátoroknak az előírt túlterhelési kapacitásukon belül kell működniük.
10. Tartson alacsony zajszintet a száraz típusú transzformátorokban.
A 10 kV-os SCB(9) öntöttgyanta F szigetelési osztály, száraz típusú teljesítménytranszformátor műszaki adatai | ||||||||||||||
Veszteség (kW) | Szigetelési szint | Súly (kg) | Körvonal mérete (mm) | Körvonalméret védőburkolattal | ||||||||||
Névleges kapacitás | Feszültségcsoport (kV) | Csatlakozási mód | (120℃) | Üresjárati áram | (L) | (W) | (H) | (L) | (W) | (H) | ||||
(kVA) | HV | LV | Terhelés nélkül | Betöltés | % | |||||||||
10 | 0.15 | 0.325 | 4.5 | 130 | 600 | 450 | 490 | 900 | 800 | 850 | ||||
20 | 0.185 | 0.63 | 4 | 170 | 600 | 450 | 560 | 900 | 800 | 850 | ||||
30 | 0.215 | 0.75 | 3.2 | 330 | 620 | 450 | 650 | 1050 | 900 | 1000 | ||||
50 | 0.305 | 1.055 | 2.8 | 380 | 620 | 450 | 750 | 1050 | 900 | 1000 | ||||
63 | 0.37 | 1.28 | 2.7 | 440 | 750 | 500 | 760 | 1050 | 1000 | 1150 | ||||
80 | 0.415 | 1.46 | 2.6 | 510 | 750 | 500 | 760 | 1100 | 1000 | 1150 | ||||
100 | 0.45 | 1.665 | 2.4 | 590 | 750 | 500 | 890 | 1150 | 1100 | 1250 | ||||
125 | 11 | Dyn11 | 0.53 | 1.995 | 2.2 | 650 | 1060 | 600 | 1020 | 1350 | 1050 | 1200 | ||
160 | 10.5 | 0.4 | 0.61 | 2.25 | 2.2 | F/F | 780 | 1060 | 600 | 1060 | 1400 | 1050 | 1250 | |
200 | 10 | Yyn0 | 0.7 | 2.675 | 2 | 930 | 1060 | 710 | 1120 | 1450 | 1100 | 1350 | ||
250 | 6.3 | 0.81 | 2.92 | 2 | 1040 | 1100 | 710 | 1140 | 1500 | 1150 | 1400 | |||
315 | 6 | 0.99 | 3.67 | 1.8 | 1180 | 1150 | 710 | 1195 | 1500 | 1200 | 1450 | |||
400 | 1.1 | 4.22 | 1.8 | 1450 | 1260 | 870 | 1285 | 1600 | 1250 | 1600 | ||||
500 | 1.305 | 5.17 | 1.8 | 1630 | 1290 | 870 | 1355 | 1600 | 1300 | 1650 | ||||
630 | 1.51 | 6.22 | 1.6 | 1900 | 1450 | 870 | 1420 | 1800 | 1300 | 1700 | ||||
630 | 1.46 | 6.31 | 1.6 | 1900 | 1500 | 870 | 1370 | 1850 | 1300 | 1650 | ||||
800 | 1.71 | 7.36 | 1.6 | 2290 | 1550 | 870 | 1570 | 1900 | 1300 | 1800 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2700 | 1600 | 870 | 1665 | 1950 | 1300 | 1950 | ||||
1250 | 2.35 | 10.26 | 1.4 | 3130 | 1680 | 1120 | 1765 | 2050 | 1350 | 2000 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3740 | 1750 | 1120 | 1860 | 2100 | 1400 | 2100 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4150 | 1770 | 1120 | 1865 | 2150 | 1500 | 2100 | ||||
2500 | 4.5 | 18.18 | 1.2 | 4810 | 1870 | 1120 | 1950 | 2200 | 1500 | 2200 | ||||
3150 | 5.78 | 23.7 | 1 | 5800 | 1950 | 1120 | 1900 | 2350 | 1600 | 2250 | ||||
4000 | 6.7 | 28.5 | 1 | 7100 | 2100 | 1120 | 2050 | 2400 | 1600 | 2300 | ||||
(Megjegyzés): (A nagyfeszültség leágazási tartománya) ±5%; ±2×2,5%, Frekvencia: 50Hz. |
