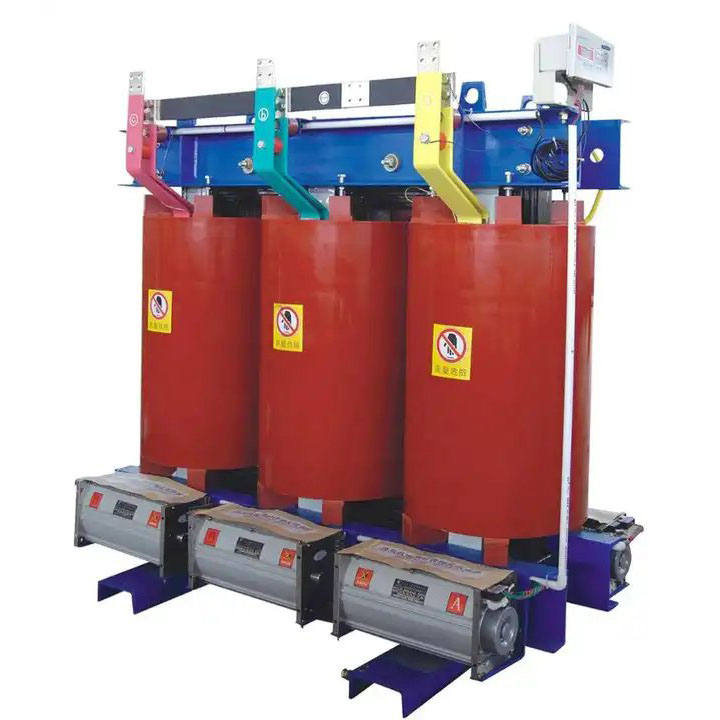

Liu Gao, mint a 10KV amorf ötvözetű száraz típusú transzformátorgyártók, száraz típusú transzformátorok az IEC726 és a GB/T10228-1997 szabványoknak megfelelően, lenyűgöző tulajdonságokkal jellemezhető. Ezek közé tartozik nemcsak az alacsony veszteség, a kompakt és könnyű felépítés, hanem a minimális zajszint, a nedvességállóság, a nagy mechanikai szilárdság, a lángállóság, a robusztus túlterhelési képesség és az alacsony szintű részleges kisülés is. Ezek a transzformátorok széles körben alkalmazhatók az energiaátviteli és -elosztó rendszerekben, különösen nagy terhelési központokban és szigorú tűzvédelmi követelményeket támasztó helyeken, így sokoldalú és megbízható választás a változatos működési környezetekhez.
A Liu Gao egy 10 KV-os amorf ötvözetű száraz típusú transzformátor beszállító, a nem tokozott tekercses száraz típusú transzformátor kiemelkedik sokrétű tulajdonságaival, nagy hangsúlyt fektetve a biztonságra, a megbízhatóságra, az energiahatékonyságra, a tűzvédelemre és a robbanásgátló tulajdonságokra, valamint az egyszerű karbantartás további előnye. A száraz típusú transzformátor hatékonyságát tovább növeli az aprólékosan megtervezett tekercsszerkezet és a vákuumos impregnálási eljárás, amely biztosítja a részleges kisülésekkel szembeni ellenálló képességet, és megakadályozza a szigetelési szintek csökkenését a teljes eltarthatósági idő alatt. A National Mechanical & Industrial Bureau és a National Power Company szigorú minősítési folyamatai alátámasztják, hogy a száraz típusú transzformátor megfelel a nemzeti szabványoknak.
Ez a száraz típusú transzformátor kiválóan alkalmazkodik a szigorú tűzállósági követelményekkel, ingadozó terhelésekkel, szellőzés hiányával, zárt terekkel, szennyeződéssel és nedvességgel jellemezhető igényes környezetekhez. Sokoldalúsága kiterjed a különféle helyszínekre, például erőművekre, metrórendszerekre, kohászati létesítményekre, kórházakra, sokemeletes épületekre, hajózási központokra, zsúfolt lakóövezetekre és olyan speciális környezetekre, mint a petrolkémiai ipar, atomerőművek és nukleáris tengeralattjárók. Az erőművi területeken a nem tokozott tekercses száraz típusú transzformátor döntő szerepet játszik a biztonság, a megbízhatóság és az energiahatékonyság fenntartásában, így az állomás infrastruktúrájának nélkülözhetetlen elemévé válik. A száraz típusú transzformátor robusztus kialakítása és átfogó jellemzői ideális megoldást jelentenek a különféle működési forgatókönyvek által támasztott egyedi kihívások kezelésére, hozzájárulva az erőmű általános hatékonyságához és biztonságához.
1. A tengerszint feletti magasság 1000 m alatt van.
2.Legmagasabb levegő hőmérséklet +40ºC
3.Legmagasabb napi átlaghőmérséklet +30ºC
4.Legmagasabb éves átlagos levegőhőmérséklet+20v
5.A legalacsonyabb külső levegő hőmérséklet -25ºC
6. Beépítési hely: tűz- vagy robbanásveszélytől, jelentős szennyeződéstől, vegyi korróziótól vagy túlzott vibrációtól mentes területeken történő beépítésre alkalmas, akár beltéren, akár kültéren.
1. Meghatározott határokon belül működik: +40ºC (legmagasabb levegőhőmérséklet), +30ºC (legmagasabb napi átlag) és +20ºC (legmagasabb éves átlag).
2. Alkalmas száraz típusú transzformátorokhoz 1000 m alatti magasságban. Vegye figyelembe a szélsőségeket: -25ºC (legalacsonyabb külső hőmérséklet).
Szellőzés:
3. A megfelelő légáramlás elengedhetetlen a Dry típusú transzformátorokhoz a hő elvezetéséhez.
4. A száraz típusú transzformátorok ellenállnak a nedvességnek; védeni kell a magas páratartalomnak való hosszabb kitettségtől.
5. A száraz típusú transzformátoroknak meghatározott terhelési és feszültséghatárokon belül kell működniük.
6. Végezzen védelmi intézkedéseket a harmonikusok és a feszültségingadozások ellen.
7. A száraz típusú transzformátorokat tűz-/robbanásveszélytől, szennyeződéstől, korróziótól vagy túlzott vibrációtól mentes területekre telepítse, akár beltéren, akár kültéren.
8. Tartsa be a rendszeres karbantartási gyakorlatot a gyártó ajánlásai szerint.
9. A száraz típusú transzformátoroknak az előírt túlterhelési kapacitásukon belül kell működniük.
10. Tartson alacsony zajszintet a száraz típusú transzformátorokban.
11KV SCBH15 sorozatú műgyanta szigetelésű száraz transzformátor műszaki adatai | |||||||
KVA | Feszültség | VEKTOR | Impedancia feszültség | VESZTESÉGEK (W) | Üresjárati áram | ||
CSOPORT | (%) | (%) | |||||
HV | LV | Terhelés nélküli veszteség | Terhelési veszteség | ||||
(kV) | (V) | ||||||
200 | 6 | 380 | Yyn0 | 4 | 200 | 2530 | 0.9 |
6.3 | 400 | Dyn11 | |||||
10 | 415 | Yzn11 | |||||
10.5 | 433 | ||||||
11 | |||||||
13.2 | |||||||
250 | 230 | 2755 | 0.8 | ||||
315 | 280 | 3470 | 0.8 | ||||
400 | 310 | 3990 | 0.7 | ||||
500 | 360 | 4880 | 0.6 | ||||
630 | 6 | 410 | 5960 | 0.6 | |||
800 | 480 | 6950 | 0.5 | ||||
1000 | 550 | 8130 | 0.5 | ||||
1250 | 650 | 9690 | 0.5 | ||||
1600 | 760 | 11730 | 0.4 | ||||
2000 | 1000 | 14450 | 0.4 | ||||
2500 | 1200 | 17170 | 0.3 |
