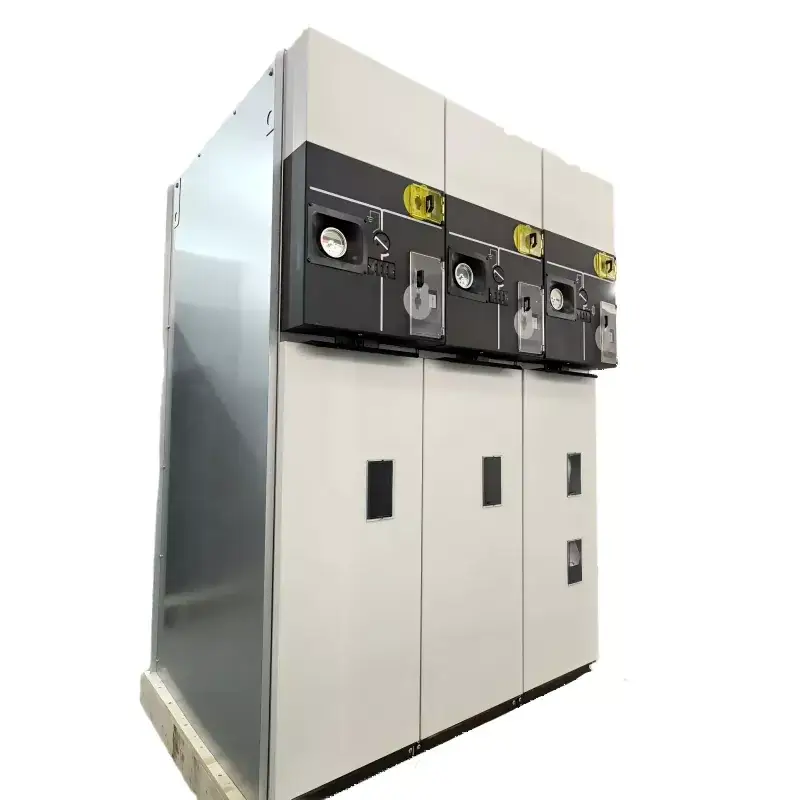

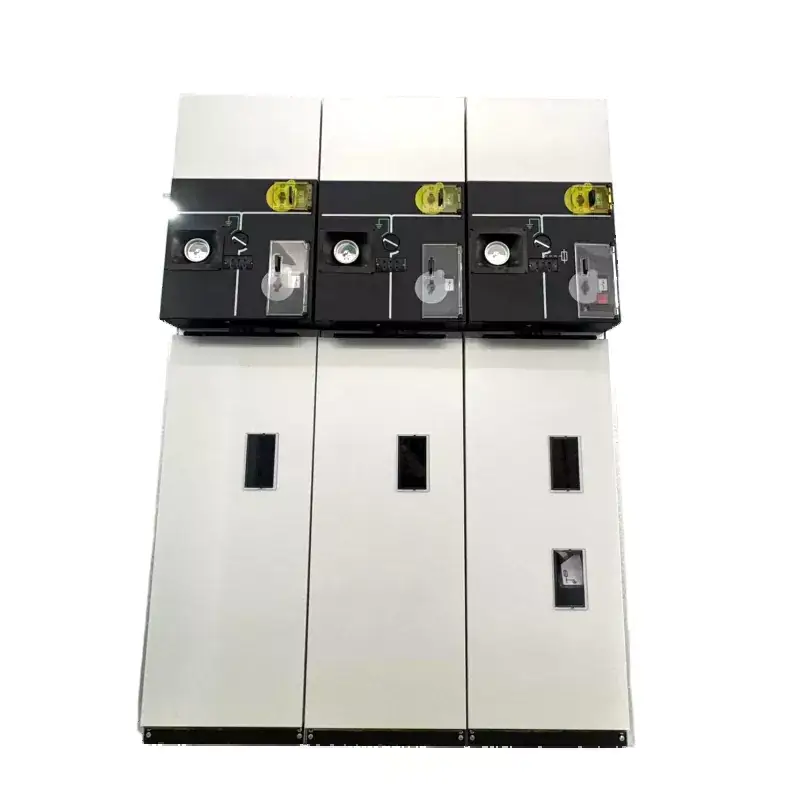

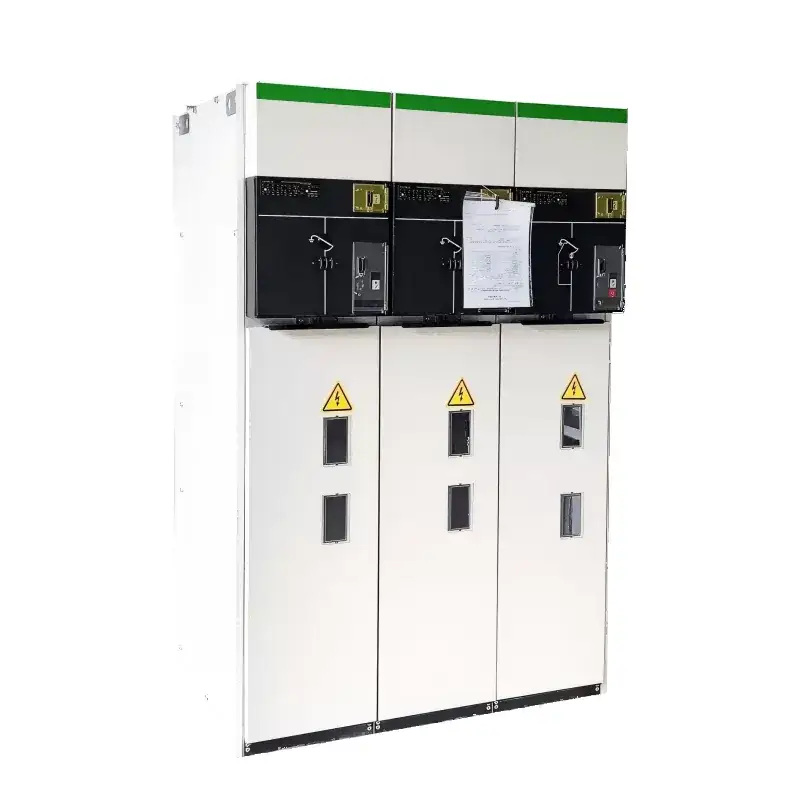

SM6 SF6 Gázszigetelt kompakt RMU fémzáras kapcsolóberendezés

Az LGSM6 SF6 gázszigetelt kompakt RMU fémzáras kapcsolóberendezés SF6 gázt használ szigetelő közegként, ami olyan előnyöket kínál, mint a kompakt szerkezet, a karbantartásmentes működés és a nagy megbízhatóság. A Lugao fejlett K+F technológiával és teljesen automatizált gyártósorokkal rendelkezik, amelyek biztosítják a magas termékminőséget. Az LGSM6-ot Délkelet-Ázsiába, Európába és más régiókba exportálták, éves értékesítése meghaladja az 5000 egységet. Elegendő készletet tartanak fenn a gyors szállítás érdekében.

Kérdés küldése

termékleírás

Az SM6 SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezés ez a kapcsolóberendezés, tudod, egy kompakt RMU, amely SF6 gázzal és fémmel van szigetelve. Ez egy újabb típus, amely SF6 terheléskapcsolót használ a kapcsolás fő elemeként. Belsejében lezárja a fontos dolgokat, például a megszakítót, a terheléskapcsolót és a szakaszolót, mindezt egy rozsdamentes acél dobozban, amely tele van ezzel az SF6 gázzal. Ezzel a beállítással megbízhatóan működik, és az emberek biztonságban van, ráadásul egyáltalán nem igényel karbantartást. Ez az egyik jobb része a dolognak. Választhat vele bővíthető gyűjtősíneket, amivel tetszőlegesen kombinálhatja a dolgokat a teljes modularitás érdekében. Ezek a gyűjtősínek kitágulnak, de biztonságosan szigetelve és árnyékolva maradnak. Kis méretűek, rugalmasan működnek, jó reteszeléssel rendelkeznek, így semmi baj nem történik, és a telepítésük meglehetősen egyszerű. Összességében sok helyet takarít meg olyan helyeken, mint az elosztó helyiségek vagy a transzformátor alállomások. Különböző helyzetekhez és a felhasználók igényeihez illeszkedik.

Főbb műszaki paraméterek

Nem.	Tétel		Egység	Paraméterek
1	Névleges feszültség		kV	12	24	36	40.5
2	Névleges áram		A	630/1250
3	Névleges frekvencia		Hz	50/60
4	1 perces teljesítményfrekvencia-ellenállási feszültség	Teljes érték	kV	42	55	80	95
		Töréspont		48	65	95	110
5	Villámimpulzus-álló feszültség	Teljes érték	kV	75	125/150	170	95
		Töréspont		85	150/160	185	215
6	Névleges rövid idejű ellenállási áram	Fő áramkör	kA	25/2s
		Földelő áramkör		25/2s
7	Névleges csúcsállósági áram		kA	63			50
8	Névleges átviteli áram		A	1300-1700
9	Névleges terhelés záró törési áram		A	630
10	Névleges kábel töltési törési áram		A	50/10
11	Terheletlen transzformátor megszakító áram		A	20
12	Kábel töltő földelési hiba megszakító áram		A	100			80
13	Névleges rövidzárlati megszakító áram		kA	20
14	Névleges rövidzárlati záróáram		kA	63			50
15	Védelmi osztály			IP3X
16	Terhelési kapcsoló élettartama		Idő	5000
17	Földelő kapcsoló élettartama		Idő	5000

Tipikus séma diagram:

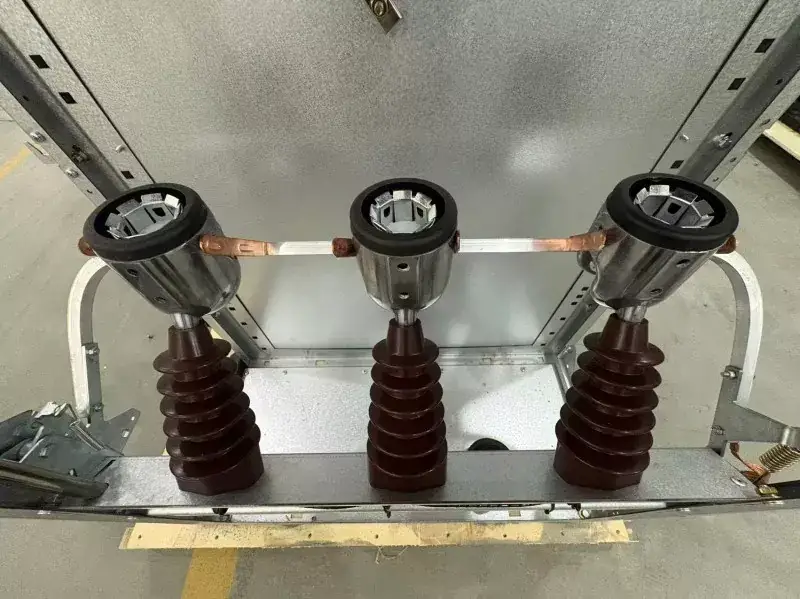

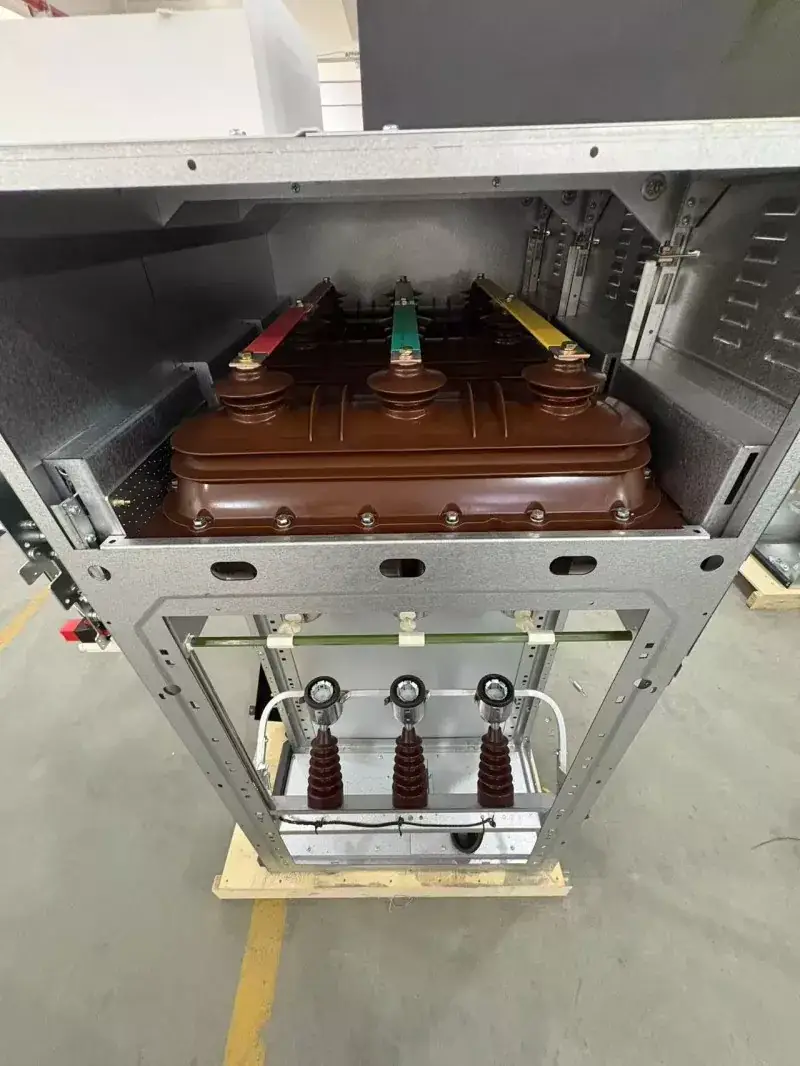

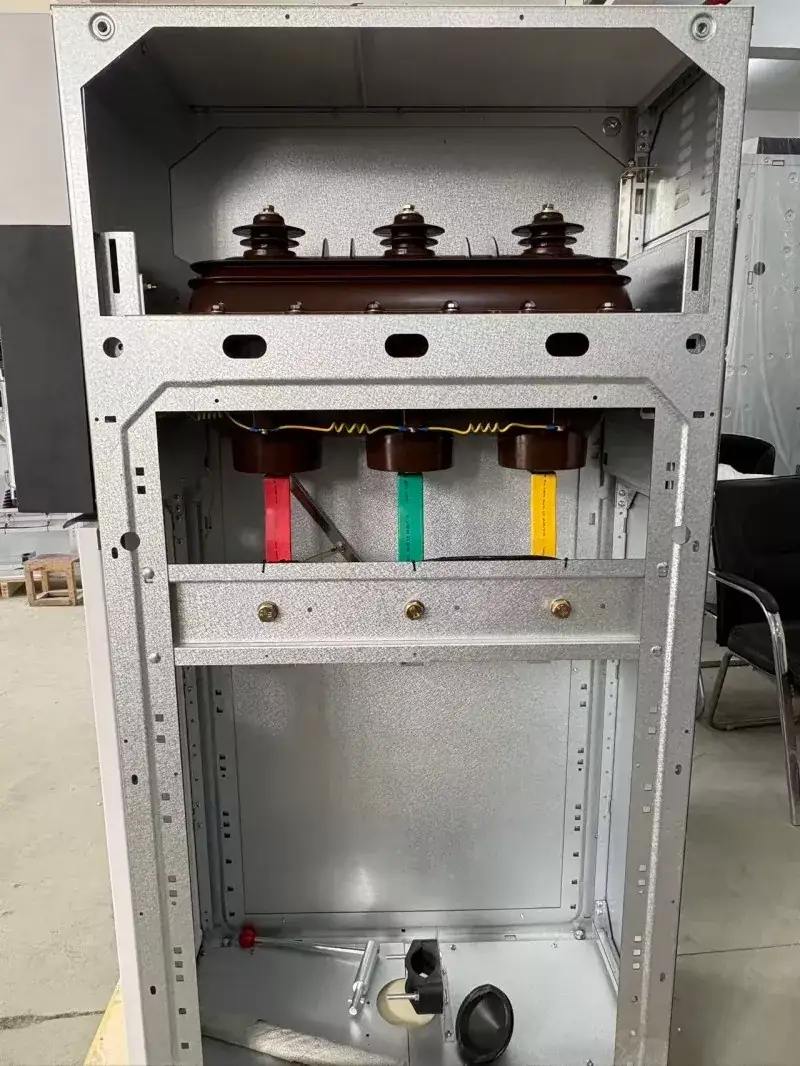

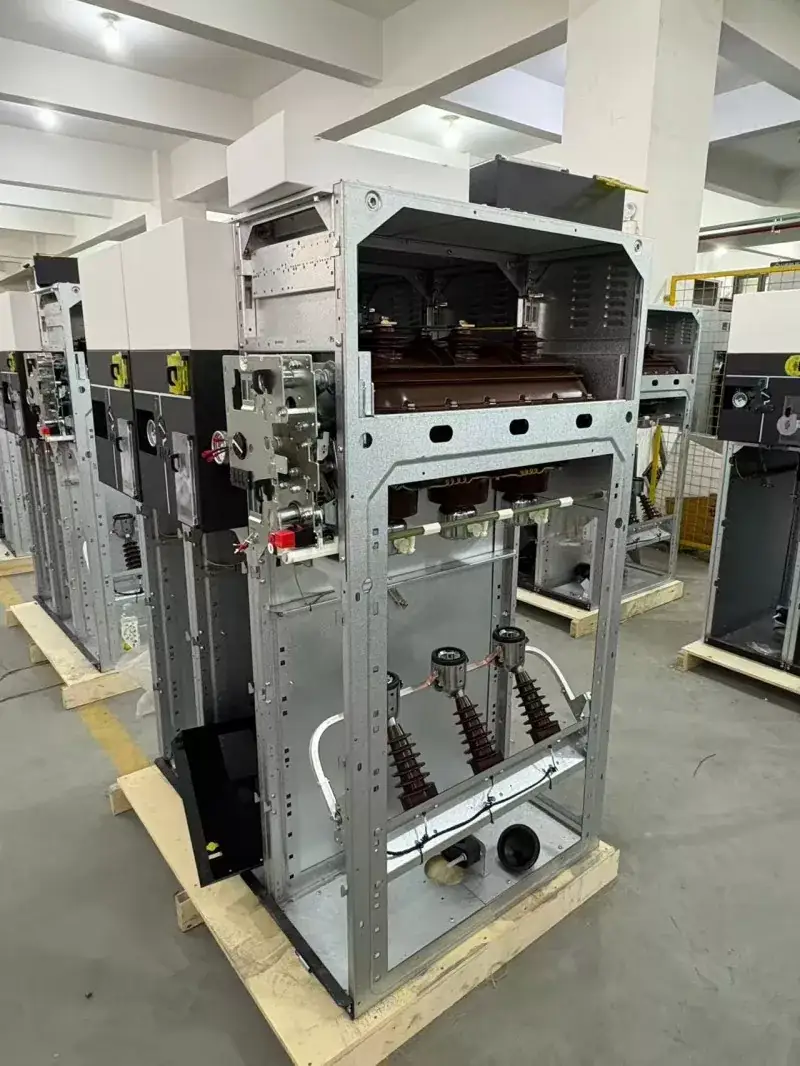

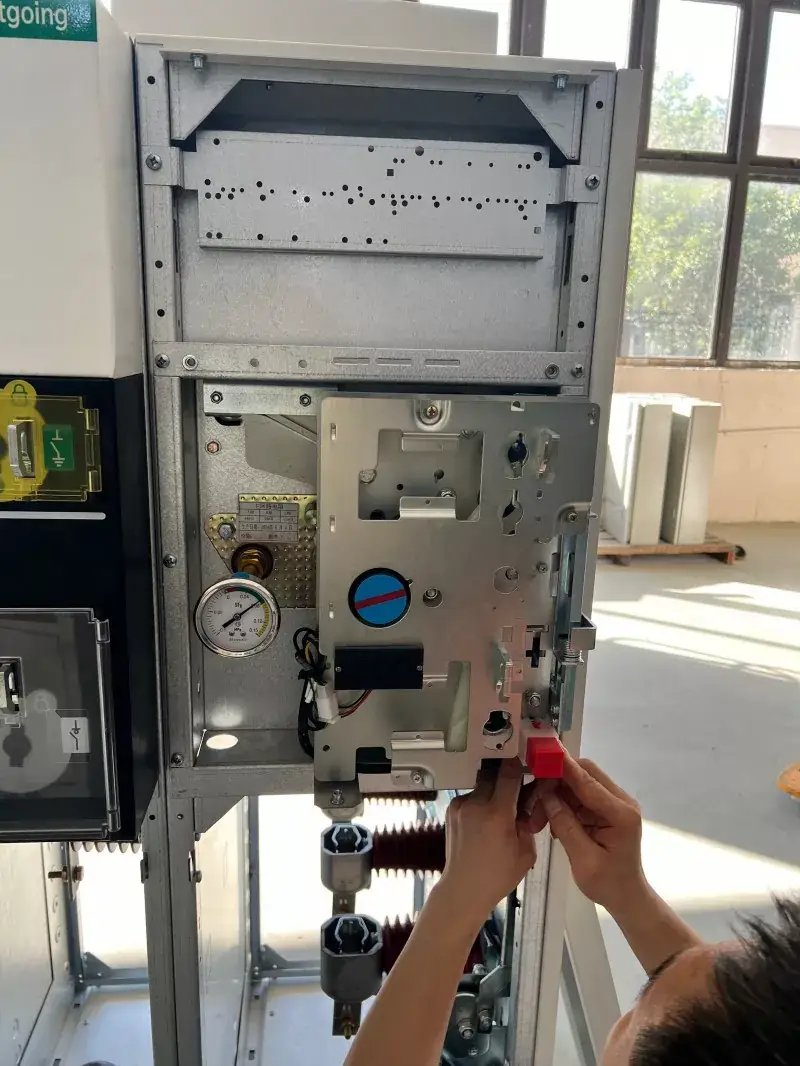

Gyári forgatás:

Miért válassza az LGSM6 RMU-t?

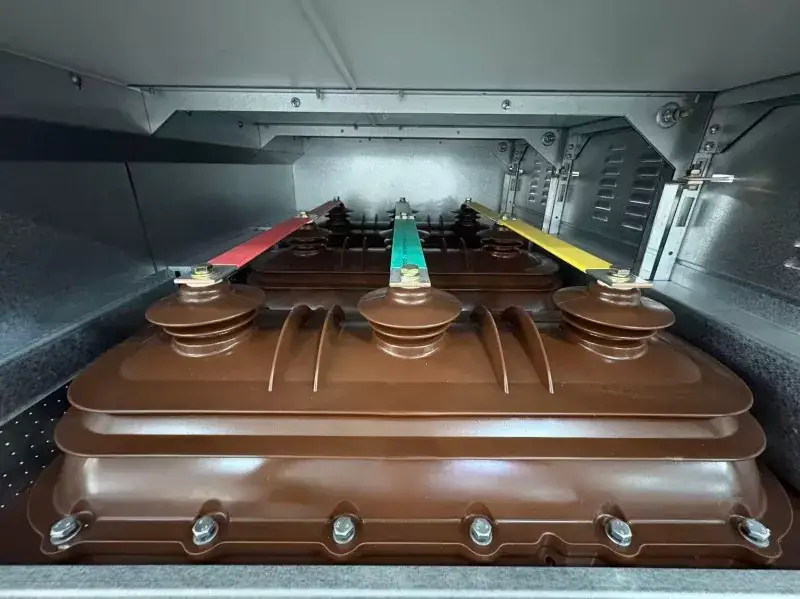

1. Teljesen tömített kivitel: Az SM6 SF6 gázszigetelt kompakt RMU fémházas kapcsolóberendezés gázkamrája lézerrel hegesztett a megbízható tömítési teljesítmény biztosítása érdekében. Az SF6 gáz kiváló szigetelő és ívoltó tulajdonságait kihasználva a fázis-fázis és a fázis-föld szigetelési távolságok jelentősen lerövidülnek, az alacsony gáznyomás érzéketlenné teszi a hőmérséklet-változásokra.

2. Háromállású kapcsoló kialakítása: Ez a terhelés/lekapcsoló kapcsoló három állást foglal magában: zárt, nyitott és földelt. A forgó mozgóérintkezős kialakítás egyszerű és intuitív kezelést tesz lehetővé, a töréspont láthatósága pedig jól látható a megfigyelőablakon keresztül, megfelelve a karbantartási biztonsági követelményeknek. A három pozíció közötti átfogó mechanikus retesz kiküszöböli a helytelen működés lehetőségét.

3. Magas modularitás és bővíthetőség: A modulok tetszőlegesen kombinálhatók és bővíthetők szilárd szigetelésű gyűjtősíneken vagy dedikált csatlakozókon keresztül, alkalmasak egyszerű sorkapocsvonalakra, valamint összetett gyűrűs hálózati tápellátó rendszerekre. Minden egység rendelkezik fenntartott interfésszel az elektromos működéshez és az automatizáláshoz.

4. Ultra-magas védelmi besorolás: A teljes szekrényház IP3X vagy IP4X védelmi besorolást ér el. Átfogó mechanikus reteszelő berendezéssel felszerelve biztosítja a személyzet és a berendezések biztonságát. A szekrény nyomáscsökkentő csatornával van felszerelve a nyomás célzott leengedése érdekében.

Gyakran Ismételt Kérdések

• Igényel-e rendszeres karbantartást az ilyen típusú SM6 SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezés?

Nem. Mivel minden feszültség alatt álló alkatrész egy SF6 gázzal töltött rozsdamentes acél kamrában van lezárva, teljesen szigetelve vannak a külső szennyeződésektől, nedvességtől és oxidációtól. A rutinszerű működéshez csak a vezérlődoboz mechanikus mozgásainak és a műszer leolvasásának ellenőrzése szükséges a megfelelő működéshez.

• Van elég hely a kábelcsatlakozásokhoz? Könnyű a telepítés?

A Lugao optimalizálta a kábelrekesz elrendezését, bőséges helyet biztosítva a kábelcsatlakozások számára, megkönnyítve a kábelvégződések gyártását és a földelő vezetékek felszerelését.

• Mennyi a termék élettartama?

Normál üzemi körülmények között a termék tervezett élettartama általában legfeljebb 30 év. A rozsdamentes acél gázdobozok erős korrózióállósággal rendelkeznek, és a főkapcsoló (például a terheléskapcsoló) mechanikai élettartama általában eléri az 5000 ciklust.

• Rendelkezésre áll-e a cége raktárkészlettel? Mi a szállítási idő?

A normál rendeléseket körülbelül 15 munkanapon belül tudjuk kiszállítani. A speciális egyedi megoldások (például nagy áramerősség, nem szabványos feszültség) általában 15-30 napot igényelnek.
