Miért szükségesek az elektromos biztonsági előírások jó minőségű gyűrűs főegységeket?

Az elektromos elosztó hálózatok állandó veszélyekkel néznek szembe: rövidzárlatok, túlterhelések és környezeti kopás. Az olyan biztonsági szabványok, mint az IEC 62271-200 és az IEEE C37.122, nem önkényes irányelvek – ezek az ívvillanások, a berendezések felrobbanásának és a lépcsőzetes áramkimaradások megelőzésére léteznek. A Ring Main Unit (RMU) a másodlagos elosztás kritikus csomópontja, amely szabályozza a teljesítményáramlást és védi a downstream transzformátorokat. Az alacsony minőségű RMU-k nem megfelelő szigeteléssel, gyenge működési mechanizmusokkal vagy rossz tömítéssel nem bírják ki az e szabványok által megkövetelt szigorú teszteket. Ha belső ív keletkezik vagy a hiba továbbra is fennáll, a nem megfelelő RMU elszakadhat, túlhevült gázok és olvadt fém szabadulhat fel, veszélyeztetve a személyzetet és megsemmisítve az eszközöket. Így a kódok egyértelműen megkövetelik a robusztus tervezést, a bizonyított dielektromos szilárdságot és a hibaelhárítási/törési képességeket – ez csak egy jó minőséget tulajdonítRing fő egységgarantálni tudja.

atLugao Power Co., Ltd., tanúi lehettünk annak, hogy ennek az elvnek a figyelmen kívül hagyása katasztrofális kudarcokhoz vezet. Több évtizedes gyártási tapasztalatunk megerősíti, hogy az elektromos biztonsági szabványok teljesítése lehetetlen prémium anyagok, precíziós összeszerelés és típusvizsgált érvényesítés nélkül. Az eredeti, kiváló minőségű gyűrűs főegység SF6-szigetelt vagy környezetbarát gázszigetelést, rozsdamentes acél tartályokat és vákuummegszakító technológiát tartalmaz. Ezek az alkatrészek túlélik a villámlást, a szélsőséges hőmérsékletet és a kapcsolási túlfeszültségeket. Ezzel szemben a hamisított vagy olcsó RMU-k gyakran kihagyják a belső ívosztályozást (IAC), vagy újrahasznosított epoxit használnak, amely hőciklus hatására megreped. Az AOR (hozzáférhetőség, működőképesség, megbízhatóság) előírásainak való megfelelés érdekében a modern hálózati előírásoknak, a közműveknek és az ipari létesítményeknek az RMU-kat tanúsított gyárakból kell beszerezniük. Ebben a cikkben részletezzük a konkrét szabványokat, meghibásodási mechanizmusokat, és azt, hogy gyárunk megközelítése miért biztosítja a biztonságot és a hosszú távú jövedelmezőséget.

Tartalom

• 1. Mely nemzetközi biztonsági szabványok írják elő a kiváló minőségű gyűrűs főegységeket?
• 2. Hogyan járulnak hozzá a gyengébb gyűrűs főegységek az elektromos balesetekhez és a rendszerhibákhoz?
• 3. Miért előnyben részesíti gyárunk a gyűrűs főegységek fejlett gyártását és tesztelését?
• Összegzés: A megszakíthatatlan kapcsolat a szabványok és a prémium RMU-k között
• Gyakran Ismételt Kérdések (GYIK)

1. Mely nemzetközi biztonsági szabványok írják elő a kiváló minőségű gyűrűs főegységeket?

A fémburkolatú kapcsoló- és vezérlőberendezések globális mércéje azIEC 62271-200. Ez a szabvány követelményeket határoz meg a névleges feszültségre, a szigetelési szintekre, a hőmérséklet-emelkedési határokra és a belső ívosztályozásra (IAC). Kifejezetten a gyűrűs főegységekre az IEC 62271-103 szabvány további rendelkezései (terheléskapcsolók) és a helyi hálózati kódok érvényesek. A megfelelőség nem kötelező: a nyilvános vagy ipari hálózatokban használt RMU-kat típusvizsgálatoknak kell alávetni, beleértve a dielektromos feszültségállóságot, a rövid idejű ellenállási áramot és a mechanikai tartósságot. A kiváló minőségű gyűrűs főegység széles határokkal teljesíti ezeket a teszteket. Például gyárunk egységei elérik a 42 kV-os tápfrekvenciás ellenállást a 12 kV-os rendszerekhez, ami jóval meghaladja a sok közmű által megkövetelt 28 kV-os alapértéket. Az alábbiakban felsoroljuk a kritikus szabványokat és azok követelményeit az RMU konstrukcióval szemben:

• IEC 62271-200 (Ed.2.0):Belső ívbesorolást igényel IAC AFLR (hozzáférhető oldalak, elöl, hátul, alacsony nyomás). Csak a megerősített házzal, nyomáscsökkentő csatornákkal és íválló kötőelemekkel rendelkező RMU-k igényelhetnek IAC-t.
• IEC 62271-100:A megszakító funkcióra vonatkozik, ha az RMU megszakítót tartalmaz; 20 kA/1s-ig vagy annál nagyobb hibaelhárító/megszakító képességet igényel.
• IEC 60529 (IP-besorolás):Legalább IP3X a beltéri és IP54/IP67 a kültéri RMU-k esetében. A kiváló minőségű RMU-k lézerrel hegesztett tartályokat és kettős tömítésű O-gyűrűket használnak a gáz épségének 30 éven keresztüli megőrzése érdekében.
• IEEE C37.20.3 (Észak-Amerika):Hangsúlyozza a hibazárási értékeket és a túlfeszültség-teszteket. A prémium gyűrűs főegységnek túl kell élnie a 95 kV BIL-t (alapimpulzusszint) a 15 kV-os osztályhoz.
• Helyi hálózati kódok (pl. ENA TS 41-36 az Egyesült Királyságban, VDE 0670 Németországban):Gyakran adják hozzá a korrózióállóságot, az alacsony hőmérsékletű működést és a szeizmikus ellenállást. Üzemünk -25°C és +50°C közötti környezeti tartományban tervez RMU-kat.

Miért kényszeríti ez ki a jó minőségű alkatrészek kiválasztását? Tekintsük a dielektromos tesztet: egy szabványos 12 kV-os RMU-nak 28 kV effektív feszültséget kell fenntartania 1 percig villanás nélkül. Az öntött gyantában lévő üregekkel vagy nem megfelelő hézagokkal rendelkező olcsó RMU-k kiszámíthatatlanul meghibásodnak. Ezenkívül a belső ívteszt 20 kA-es hibát szimulál 1 másodpercig a tartályon belül – csak a robusztus felépítés (3 mm-es rozsdamentes acél, biztonságos kábelrekeszek) akadályozza meg a szakadást.Lugao Power Co., Ltd.független laboratóriumokban végzi el ezeket a típusvizsgálatokat, minden tervezést tanúsítva. E törzskönyv nélkül az üzemeltetők a biztonsági tanúsítvány és a jogi felelősség elvesztését kockáztatják. Összefoglalva, minden biztonsági szabvány kifejezetten vagy hallgatólagosan megköveteli a kiváló minőségű anyagokat, a szigorú gyártásellenőrzést és a harmadik fél által végzett ellenőrzést – ezek a tulajdonságok elválasztják a megbízható Ring Main egységeket a veszélyes hamisítványoktól.

Ezenkívül az intelligens hálózatok és az elosztott termelés térnyerése új terhelést jelent az RMU szigetelési koordinációjában. A szabványok most megkövetelik a fokozott részleges kisülési felügyeletet (<10 pC). Üzemünk integrálja a beágyazott PD érzékelőket, de csak akkor, ha az RMU alapszerkezete precíziós fröccsöntött. A nem szabványos egységek már az első naptól kezdve magas PD szintet produkálnak, felgyorsítva a szigetelés meghibásodását. Így a biztonsági szabványok gyakorlatilag minőségi szűrőt jelentenek: minden jogszerűen telepített Ring főegység esetében magas színvonalú tervezést írnak elő. A projektleírók számára egy megfelelő gyártótól, például létesítményünktől való beszerzés biztosítja a jövőbiztos működést és a biztosítás jóváhagyását.

2. Hogyan járulnak hozzá a gyengébb gyűrűs főegységek az elektromos balesetekhez és a rendszerhibákhoz?

Az elektromos biztonsági események ritkán fordulnak elő spontán módon – ezek a felhalmozódott hibák és tervezési parancsikonok végeredményei. Ha gyenge minőségű gyűrűs főegységet telepítenek, több hibaút is megjelenik. A leggyakoribb a nedvesség behatolása által okozott dielektromos törés. A nem szabványos tömítéssel vagy egy tömítésű karimákkal rendelkező RMU-k lehetővé teszik a nedvesség bejutását az SF6-os vagy légszigetelt rekeszbe. Ha a belső harmatpont meghaladja a -10°C-ot, a szilárd szigetelők között fellángolások lépnek fel. Megvizsgáltuk azokat az eseteket, amikor egy 6 hónapos RMU felrobbant az epoxikúszás miatt, és megsérült a karbantartó személyzet. Egy másik forgatókönyv nem megfelelő rövidségi idejű ellenállást foglal magában: a lefelé irányuló rövidzárlat 16 kA-t vesz fel 0,5 másodpercig, de a hamis RMU belsejében lévő gyűjtősínek alulméretezettek (csak 40x5 mm, szemben a szükséges 80x10 mm-rel). A keletkező elektromágneses erők meghajlítják a rudakat, ami fázis-fázisos hibát és tüzet okoz. Bontsuk fel a különböző veszélyeket:

• Ívvillanás robbanás:Az alacsony minőségű házakból hiányoznak a belső ívmentesítő szárnyak. A nyomás 10 bar-ra emelkedik, és 200 m/s-ot meghaladó repeszsebességgel kifújja az ajtót. Ennek elkerülése érdekében a szabványok IAC minősítést írnak elő; A gyárunkból származó kiváló minőségű RMU-k kiszámított nyomáscsökkentő és lángoltó kéményekkel rendelkeznek.
• Érintkezőhegesztési és kapcsolási hibák:A gyűrűs főegység terheléskapcsolóinak 630A-t vagy akár 1250A-t is meg kell szakítaniuk. A gyengébb ezüst-volfrám érintkezők vagy a gyenge rugós mechanizmusok érintkezőhegesztést vagy ütközést okoznak. Ez tartós ívekhez, a kapcsolóberendezések leégéséhez és esetleg a közeli kábelek meggyulladásához vezet.
• A gázszigetelés elvesztése:Az SF6-szigetelt RMU-k esetében a lyuk szivárgás (gyakran hegesztett tartályokban) csökkenti a nyomást. 0,8 bar abszolút nyomásnál (névleges 1,4 bar) a szigetelési szint 30%-kal csökken, és a kapcsolási túlfeszültség átlyukadhat a rést. Az olcsó egységeknél hiányoznak az utántöltő készletek visszacsapó szelepei, ami fokozatos kibocsátást okoz.
• Kábellezárási hibák:Az integrált kábelvizsgáló pontok és a feszültségkúpok rosszul vannak megmunkálva az alacsony minőségű RMU-kban. A nagy elektromos tér gradiensek nyomkövetést okoznak a persely mentén, ami végül földzárlathoz vezet.

A CIGRE valós adatai szerint a kapcsolóberendezések meghibásodásának 43%-a hibás szigetelésből vagy működési mechanizmusokból ered. Ha egy ilyen meghibásodás egy gyűrűs főegységben történik, a javítási költségek gyakran tízszeresére haladják meg a kezdeti megtakarított költségvetést. Ezenkívül a biztonsági szabványok rendszeres karbantartást igényelnek (termográfia, érintkezési ellenállás mérése). Az alacsony minőségű RMU-k azonban olyan gyorsan lebomlanak, hogy még a kétévente végzett ellenőrzések sem tudják megakadályozni a meghibásodást. Üzemünk önkenő csapágyakkal és ezüstözött gyűjtősínekkel szerelt RMU-kat gyárt, amelyek 5000 művelet mechanikai kitartását biztosítják (a 2000-es szabvány kétszerese). Ez egy közvetlen befektetés a biztonságba.

Ezenkívül az alacsony minőségű gyűrűs főegység-szerelvényből hiányoznak a megfelelő fáziskorlátok. Kábelhiba során az ívplazma átterjedhet a szomszédos funkcionális egységekre, tönkretéve az egész RMU panelt – ezt a jelenséget „ívterjedésnek” nevezik. A prémium kialakítások, mint például a Lugao Power Co., Ltd., íválló válaszfalakat és fém sorompókat tartalmaznak a kábelrekesz és a gyűjtősínrekesz között. Összefoglalva, az alacsonyabb rendű RMU-k közvetlenül megsértik az IEC 62271-200 szabvány több bekezdését, és a meg nem felelés árát emberi életekben és üzleti megszakításokban mérik. A biztonságra törekvő projekteknél a jó minőségű Ring Main Unit kiválasztása nem jelent költséget; ez az egyetlen elfogadható kockázatcsökkentési stratégia.

3. Miért előnyben részesíti gyárunk a gyűrűs főegységek fejlett gyártását és tesztelését?

atLugao Power Co., Ltd., korszerű gyártóüzemet működtetünk, ahol minden Ring főegység szigorú, teljes körű minőségellenőrzésen megy keresztül. Üzemünk mottója: „A szabvány a padló, nem a mennyezet”. Teljesen automatizált SF6 szivárgásérzékelőkbe, rozsdamentes acél házak robothegesztésébe és nagyfeszültségű részleges kisülési laborokba fektettünk be. Ez az elkötelezettség abból a megértésből fakad, hogy a biztonság nem lehet utólagos gondolat. Az alábbiakban felvázoljuk azokat a kulcsfontosságú gyártási és tesztelési folyamatokat, amelyek biztosítják, hogy minden RMU túllépjen az elektromos biztonsági szabványokon. Átlátható folyamatunk bizalmat épít a közművek, az EPC-vállalkozók és a megújuló energiafejlesztők körében.

Anyagválasztás és tervellenőrzés:Csak kiváló minőségű rezet (minimum 99,9%-os tisztaságú), 304L-es rozsdamentes acélt (2,5 mm vastag beltéri, 3,0 mm kültéren) és VO-minőségű epoxigyantát használunk a perselyekhez. A bejövő anyagok minden egyes tételét vezetőképesség és szakítószilárdság szempontjából teszteljük. A gyűrűs főegység kialakítása háromszoros tömítést tartalmaz a működtető tengelyen és nyomásmérőket a feszültség alatti gázok felügyeletéhez. A szigetelés koordinációját 3D elektrosztatikus térszimuláció ellenőrzi, kiküszöbölve az éles széleket.

Összeszerelősor folyamatok:Üzemünkben képzett, DIN EN ISO 9001 eljárásokra képzett technikusok dolgoznak. Az egyes gyűrűs főegységek összeszerelése öt dedikált állomásból áll: 1) tartály gyártása hélium tömegspektrometriás szivárgásteszttel (<1×10⁻⁶ mbar·l/s), 2) megszakító és gyűjtősín szerelés nyomatékvezérelt csavarozással, 3) mechanizmus összeszerelése és kenése, 4) kábeldobozok végső összeszerelése5 és reteszelés. Minden állomáson digitális nyomatékleolvasásokat és gáznyomásnaplókat rögzítenek. Ez a nyomon követhetőség a mi garanciánk.

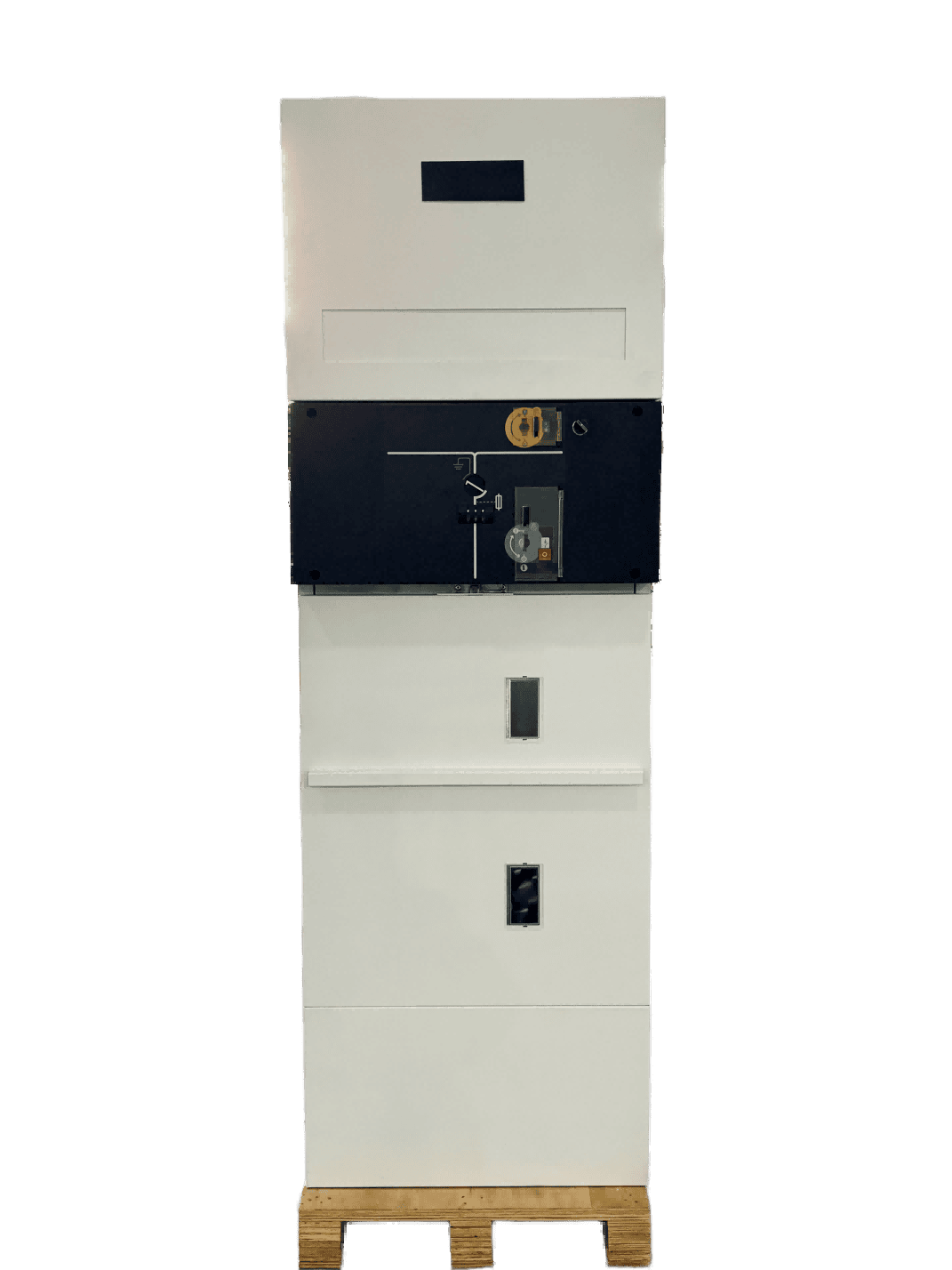

Most nézze meg a legkelendőbb 12kV/24kV-os gyűrűs főegység-sorozatunk (LGU-RMU-24 modell) legfontosabb elektromos paramétereit. Ezek a számok az alapkövetelményekhez képesti minőségi különbséget mutatják:

Üzemünk az IEC 62271-200 szerinti 100%-os rutinvizsgálatot hajtja végre, beleértve: teljesítmény-frekvenciás feszültségteszt, részleges kisülés mérés (≤5 pC 1,2 Ur-nál), érintkezési ellenállás mérés (≤40 µΩ főáramkörnél), gáztömörségi teszt, mechanikai működési teszt (5 teljes ciklus). Ezenkívül a mintaegységeket termikus cikluson (-25°C és +70°C között) és rövidzárlati teszteken végzik a KEMA/CESI laborokban. Ezzel a minőségi szinttel a Ring főegységünk nemcsak kielégíti, hanem meghaladja a biztonsági ellenőrök és hálózatüzemeltetők elvárásait. A minket választó ügyfelek a nem tervezett leállások és perek kiküszöbölésével csökkentik a teljes tulajdonlási költséget. Ügyfélközpontú megközelítésünk a helyi értékesítés utáni támogatással kombinálva előnyben részesített partnerré tesz minket infrastrukturális projektekben Európában, Ázsiában és Amerikában. Üzemünk eddig több mint 15 000 egységet szállított le egyetlen belső ívvel kapcsolatos sérülés nélkül. Ez a kompromisszumok nélküli minőség ereje.

Összegzés: A megszakíthatatlan kapcsolat a szabványok és a prémium RMU-k között

Az elektromos biztonsági szabványok azért léteznek, mert az elektromosság, ha nem szabályozzák, halálos. Specifikus teljesítménymutatókat követelnek meg – dielektromos szilárdság, ívzárás, hibakészítés/törés és mechanikai tartósság. Csak egy kiváló minőségű gyűrűs főegység képes megbízhatóan megfelelni ezeknek a mutatóknak több évtizedes működés során. Üzemünk tapasztalata szerint a tanúsított RMU felár elenyésző egy baleset költségéhez képest, amely magában foglalja a hatósági bírságokat, az orvosi követeléseket, a gyártási leállást és a hírnévkárosodást. Bebizonyítottuk, hogy az IEC 62271-200 következetes alkalmazása a gyártási kiválóság mellettLugao, olyan RMU-kat szállít, amelyek mind a személyzetet, mind az eszközöket védik. Függetlenül attól, hogy adatközpontot, szélerőművet vagy közüzemi alállomást üzemeltet, a kiváló minőségű Ring Main Unit igénye nem lehetséges – ez az Ön biztonsági stratégiájának alapja. Ne feledje: a ma bevett parancsikonok a holnap eseményeivé válnak. Válassza a minőséget, válasszon megfelelőséget, és lépjen kapcsolatba egy olyan gyártóval, amely mindenekelőtt az életbiztonságot helyezi előtérbe.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Miért írják elő az elektromos biztonsági szabványok kifejezetten a belső ívosztályozást (IAC) a gyűrűs főegységekhez?

Válasz: A belső ívosztályozás (IAC) kötelező, mert az RMU-ban belső hiba léphet fel, például szigetelési hiba vagy kezelői hiba miatt. IAC-besorolású burkolat nélkül az ívből eredő nyomásnövekedés felszakíthatja a tartályt, és plazma szabadulhat fel 10 000 °C-ot meghaladó hőmérsékleten. Az olyan szabványok, mint például az IEC 62271-200, megkövetelik az IAC AFLR-t, hogy biztosítsa, hogy az ajtók és burkolatok zárva maradjanak, a forró gázok biztonságos területekre kerüljenek, és ne kerüljön ki alkatrész. Egy tanúsított gyárból származó kiváló minőségű gyűrűs főegység teljes körű ívvizsgálaton esik át, hogy bizonyítsák ezt a képességet. Az alacsony minőségű egységek nem rendelkeznek IAC címkével, ami azt jelenti, hogy nulla védelmet nyújtanak a személyzet számára. Az IAC-tanúsítvánnyal rendelkező RMU-ba való befektetés az egyetlen módja annak, hogy megfeleljen a munkahelyi biztonsági előírásoknak (pl. NFPA 70E).

2. kérdés: Hogyan azonosíthatom vizuálisan az alacsony minőségű gyűrűs főegységet, amely esetleg nem felel meg a biztonsági előírásoknak?

Válasz: A legfontosabb vizuális piros zászlók a következők: vékony burkolatlemezek (rozsdamentes acél esetén 1,5 mm alatt), szabálytalan hegesztési gyöngyök, látható nyomáscsökkentő nyílások hiánya, nem eredeti gázsűrűség-mérő (vagy nincs mérőműszer) és típusvizsgálati címke hiánya. Ezenkívül az alacsony minőségű RMU-k gyakran műanyag működési mechanizmusokkal rendelkeznek acél helyett, és hiányoznak a reteszelő rendszerek, amelyek megakadályozzák a feszültség alatt álló részekhez való hozzáférést. Gyárunkban minden Ring Main Unit sorozatszámmal és vizsgálati tanúsítvánnyal rendelkezik. Ha egy szállító nem tud IEC-típusvizsgálati jelentéseket vagy belső ívvideókat készíteni, tekintse az egység nem megfelelőnek. Vásárlás előtt mindig kérjen harmadik féltől származó tesztdokumentációt.

3. kérdés: Kompenzálja-e a rendszeres karbantartás, ha egy prémium kategóriás gyűrűs főegységet veszünk?

Válasz: Nem. Bár a karbantartás létfontosságú, az alapvető tervezési hibákat nem tudja kijavítani. Előfordulhat, hogy a gyenge minőségű gyűrűs főegység nem megfelelő szigetelési távolságokkal, lyukacsos érintkezőkkel vagy mikroszivárgással rendelkezik a gázrendszerben – ezeket a problémákat nem lehet rendszeres tisztítással vagy meghúzással kijavítani. A szabványok előírják, hogy a berendezéseknek kezdettől fogva biztonságosnak kell lenniük. Valójában a nem szabványos RMU-n végzett túlzott karbantartási kísérletek további kockázatokat jelenthetnek, például a menetek lecsupaszítását vagy az érintkezők helytelen beállítását. Ezzel szemben gyárunk kiváló minőségű RMU-jait a szemrevételezéstől eltekintve 10-15 éven át „karbantartásmentes” működésre tervezték. A minőségbe való befektetés drasztikusan csökkenti az életciklus költségeit, és biztosítja az eredendő megfelelést.

4. kérdés: Milyen konkrét tesztek bizonyítják, hogy a gyűrűs főegység megfelel a magas biztonsági előírásoknak?

Válasz: Az IEC 62271-200 szerinti kötelező típusvizsgálatok a következőket tartalmazzák: dielektromos tesztek (teljesítmény-frekvencia és villámimpulzus), hőmérséklet-emelkedés vizsgálata névleges áramerősségen, rövid idejű ellenállás és csúcsáram-teszt, belső ívteszt (IAC), mechanikai tartóssági vizsgálat (pl. 2000-es műveletek terheléskapcsolókhoz) és védelem. Ezen túlmenően az egyes egységek gyári rutintesztjei a teljesítmény-frekvencia feszültségállóság, a részleges kisülés mérése, az érintkezési ellenállás, a gáztömörség és a mechanikai működés ellenőrzéséből állnak. A Lugao Power Co., Ltd.-nél a gyűrűs főegységünket mindezen teszteknek, valamint opcionális szeizmikus és éghajlati öregedésnek vetik alá. Ha valamelyik teszt sikertelen, a terv elutasításra kerül. Csak ezek teljesítése után jelölhetjük meg törvényesen megfelelőnek az egységet.

5. kérdés: Miért kell egy projektmérnöknek megadnia a Lugao Power Co.,Ltd.-t? mint a kiváló minőségű gyűrűs főegységek szállítója?

Válasz: Lugao Power Co., Ltd. több mint 20 éves kapcsolóberendezés-gyártási szakértelmet egyesíti a házon belüli típusvizsgáló létesítményekkel és nemzetközi tanúsítványokkal (KEMA, CE, TUV). Gyűrűs főegységünk kiváló paramétereket kínál (magasabb BIL, alacsonyabb PD, alacsonyabb szivárgási arány) a költségvetési alternatívákhoz képest. Teljes körű dokumentációt, nyomon követhetőséget és egy dedikált technikai támogatási csapatot biztosítunk. Sőt, gyárunk minőségellenőrzése magában foglalja a 100%-os héliumszivárgás észlelését és a részleges kisülési tesztet minden egységen. Meghatározásunkkal a mérnökök csökkentik a felelősséget, biztosítják a hálózati kódok betartását, és 30 évig használható terméket kapnak. Kérjen árajánlatot vagy mintaértékelést a minőségi különbség közvetlen megtekintéséhez – vegye fel a kapcsolatot csapatunkkal projektspecifikus megoldásokért és ingyenes műszaki tanácsadásért. Az Ön biztonsága a mi dolgunk.
