Miért kritikusak a nagyfeszültségű megszakítók az elektromos hálózat biztonsága szempontjából?

A modern elektromos hálózatok extrém elektromos igénybevétel mellett működnek, a hibaáramok meghaladhatják az 50 kiloampert, a feszültségszintek pedig elérhetik a 765 kilovoltot. Gyors és megbízható megszakító mechanizmus nélkül egyetlen rövidzárlat milliókat érinthet áramkimaradást, vagy ami még rosszabb, ívvillanás robbanásokat okozhat, amelyek tönkreteszik az alállomásokat.Nagyfeszültségű megszakítókvégső hibabiztos eszközként szolgálnak. Érzékelik a rendellenes áramlökéseket, és ezredmásodperceken belül mechanikusan elválasztják az elektromos érintkezőket, és fejlett oltóközegekkel, például SF6 gáz- vagy vákuummegszakítókkal eloltják a keletkező ívet. A hálózatüzemeltetők számára a nagyfeszültségű megszakító nem passzív komponens, hanem aktív védő, amely elkülöníti a hibás szakaszokat, miközben megőrzi az egészséges hálózatot. A Lugao Power Co., Ltd.-nél mérnöki filozófiánk a megszakítók megbízhatóságát helyezi minden átviteli és elosztási stratégia középpontjába, mert megértjük, hogy a biztonság és a folytonosság a másodperc töredékein múlik.

De milyen konkrét mechanizmusok teszik pótolhatatlanná a nagyfeszültségű megszakítókat a biztosítékokhoz vagy a terhelésmegszakítókhoz képest? A válasz abban rejlik, hogy képesek karbantartás nélkül ismételten megszakítani a hibaáramokat, ellenállnak a tranziens helyreállítási feszültségeknek, és összehangolják a védelmi relékkel. Ellentétben a biztosítékkal, amely egyetlen művelet után tönkreteszi magát, a nagyfeszültségű megszakító több ezerszer képes nyitni és zárni, így ideális az ideiglenes hibák (például villámcsapás) automatikus megszüntetéséhez. Ezenkívül a modern kialakítások állapotfigyelő érzékelőket tartalmaznak, amelyek előre jelzik a szigetelés leromlását, mielőtt meghibásodna. Ebben a részletes útmutatóban feltárjuk az ívkioltás fizikáját, összehasonlítjuk a megszakítótechnológiákat, és gyakorlati betekintést nyújtunk a kiválasztáshoz és teszteléshez. Üzemünk több mint 15 000 nagyfeszültségű megszakító egységet gyártott a globális közművek számára, és négy évtizedes gyakorlati tapasztalatainkat megosztva segítünk Önnek egy biztonságosabb, rugalmasabb hálózat felépítésében.

Tartalomjegyzék

• 1. Miért van szükség a hibaáram megszakítására biztosítékok helyett nagyfeszültségű megszakítókra?
• 2. Hogyan befolyásolják a különböző ívoltási technológiák a nagyfeszültségű megszakítók teljesítményét?
• 3. Milyen kulcsparaméterek határozzák meg a megbízható nagyfeszültségű megszakítót alállomási használatra?
• 4. Hogyan hosszabbíthatják meg a rendszeres időzítési és érintkezési ellenállási tesztek a nagyfeszültségű megszakító élettartamát?
• Gyakran Ismételt Kérdések (GYIK)
• Következtetés

Miért van szükség a hibaáram megszakítására biztosítékok helyett nagyfeszültségű megszakítókra?

Ha rövidzárlat lép fel az átviteli vonalon, az áram a normál szint 20-60-szorosára emelkedhet kevesebb mint egy ciklus alatt (16,7 milliszekundum 60 Hz-en). A biztosítékok, bár olcsók, egy belső elem megolvasztásával reagálnak, és visszafordíthatatlan szakadást hoznak létre. A biztosítékoknak azonban három végzetes hátránya van a nagyfeszültségű alkalmazásoknál: képtelenség több hiba megszakítására, a távirányító hiánya és gyenge teljesítmény magas tranziens helyreállítási feszültség mellett. A nagyfeszültségű megszakítók az elektromechanikus pontosság révén minden korlátot leküzdenek. Üzemünk a Lugao Power Co., Ltd.-nél. dokumentálta, hogy egyetlen nagyfeszültségű megszakító akár 30 hibaeseményt is sikeresen megszakíthat, mielőtt érintkezőcserét igényelne, míg a biztosítékot minden egyes művelet után manuálisan kell cserélni. Ez a különbség a 138 kV-os alállomás órák és hetek kimaradási idejére vonatkozik.

Tekintsük az ívkioltás fizikáját. Amikor egy megszakító érintkezik szétválik, elektromos ív képződik, amely az ionizált gázon keresztül áramot tart fenn. A nagyfeszültségű megszakítónak nemcsak mechanikusan kell kinyílnia, hanem gyorsabban is deionizálnia kell a rést, mint ahogy a rendszer megszakad. Ez a következőkkel érhető el:

• Nagy sebességű érintkezők szétválasztása:A másodpercenkénti 2-5 méteres nyitási sebesség megfeszíti az ívet, növelve annak ellenállását.
• Hűtőközeg injekció:Az SF6 gáz- vagy vákuummegszakítók elnyelik az elektronokat az ívplazmából, növelve a dielektromos szilárdságot.
• Íves csúszda és mágneses kifúvó tekercsek:Ezek az alkatrészek az ívet osztólemezekké kényszerítik, kis szegmensekre osztva, amelyek gyorsan lehűlnek.
• Tranziens helyreállítási feszültség (TRV) kezelése:A nagyfeszültségű megszakítók osztályozó kondenzátorokat és ellenállásokat tartalmaznak, hogy alakítsák a feszültség hullámformáját a nyitórésben, megakadályozva az újragyulladást.

Biztonsági szempontból a különbség még szembetűnőbb. A biztosítékok hevesen felrobbanhatnak, amikor megszakítják a nagy hibaáramot, és olvadt fém- és kerámiadarabokat lövellhetnek ki.Nagyfeszültségű megszakítókEzzel szemben nyomáscsökkentő nyílásokkal ellátott, földelt fémházakba vannak zárva. Üzemünk összehasonlító tesztet hajtott végre: egy 25 kA-es hibának kitett 38 kV-os biztosíték szétesett, míg az LVB 145 kV-os nagyfeszültségű megszakítónk egy 40 kA-es hibát sikeresen megszüntetett külső sérülés nélkül. Ezenkívül a modern megszakítók támogatják a SCADA-n keresztüli távoli kioldást, lehetővé téve a védőrelék számára, hogy 3 ciklusnál rövidebb idő alatt izolálják a hibákat. Ez a sebesség megakadályozza a generátor instabilitását, és elkerüli a feszültség összeomlását, amely áramkimaradáshoz vezet. A közművek esetében a hálózat gyors szakaszosításának képessége a nagyfeszültségű megszakítók segítségével jelenti a különbséget a helyi kimaradás és a regionális katasztrófa között. Így a biztosítékok egyszerűen nem tudják teljesíteni a modern nagyfeszültségű hálózatok biztonsági és megbízhatósági követelményeit.

Végül a vagyonkezelés a feltörőket részesíti előnyben. A nagyfeszültségű megszakító folyamatos állapot-visszajelzést ad a segédérintkezőkön és a gázsűrűség-figyelőkön keresztül. Ezek az adatok előrejelző karbantartást tesznek lehetővé, míg a biztosítékok nem figyelmeztetnek a meghibásodás előtt. A Lugao Power Co., Ltd.-nél a Smart Breaker platformunk IoT-érzékelőket integrál, amelyek figyelmeztetik a kezelőket, ha az érintkezők kopása meghaladja a 80 százalékot, így biztosítva a proaktív cserét. Ez az intelligencia szint biztosítékokkal lehetetlen. Ezért minden 15 kV feletti hálózatnál a nagyfeszültségű megszakító nem csak kritikus, hanem a nemzetközi szabványok (IEC 62271, IEEE C37) által jogilag kötelezővé is válik. Üzemünk küldetése, hogy olyan megszakítókat szállítsunk, amelyek egyesítik a sebességet, a kitartást és a diagnosztikai intelligenciát, mivel a hálózat biztonsága nem alku tárgya.

Hogyan befolyásolják a különböző ívoltási technológiák a nagyfeszültségű megszakítók teljesítményét?

A megfelelő ívoltó közeg kiválasztása a legkövetkezményesebb tervezési döntés bármely nagyfeszültségű megszakító esetében. Manapság a három domináns technológia az SF6 (kén-hexafluorid), a vákuum és az olaj (ma már nagyrészt elavult). Mindegyik egyedi előnyöket és kompromisszumokat kínál a megszakítási kapacitás, a karbantartási gyakoriság, a környezeti hatás és a költségek tekintetében. Üzemünk a Lugao Power Co., Ltd.-nél. SF6 és vákuum nagyfeszültségű megszakító családokat is gyárt, 12 kV-tól 550 kV-ig terjedő feszültségeket. Az alábbiakban azt boncolgatjuk, hogy az egyes technológiák hogyan befolyásolják a teljesítményparamétereket, például a törési áramot, a műveletek számát és a dielektromos helyreállítási sebességet.

• SF6 Puffer Breakers:Ezek sűrített SF6 gázt használnak szigetelő és ívoltó közegként. Amikor érintkezik, egy mozgó dugattyú összenyomja az SF6-ot, és nagy sebességű fúvókaáramot irányít az íven keresztül. Az SF6 kivételes elektronaffinitással rendelkezik, elnyeli a szabad elektronokat az ívből, és gyorsan újjáépíti a dielektromos szilárdságot. Az előnyök közé tartozik a nagyon nagy megszakítási kapacitás (akár 80 kA szimmetrikus) és a kiváló teljesítmény kapacitív kapcsolásnál (pl. kondenzátor bankok). Az SF6 azonban erős üvegházhatású gáz (23 500-szoros CO2 globális felmelegedési potenciál). Ezt gyárunk zárt hurkú gázkezelő rendszerekkel és évi 0,1 százalék alatti szivárgási arányokkal mérsékli.

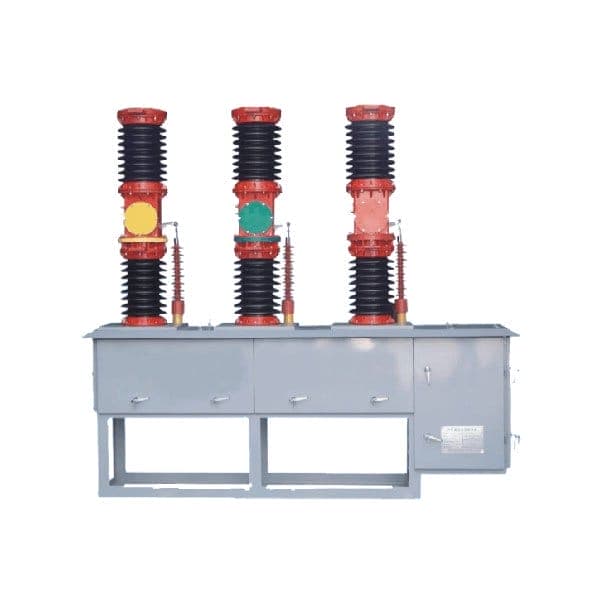

• Vákuum-megszakítók (VCB):A VCB-ben az érintkezők egy hermetikusan lezárt kerámia kamrába vannak zárva, amelyet 10^-6 torr nyomásra evakuáltak. Amikor az érintkezők nyílnak, az ívet csak az érintkezőkből származó fémgőz tartja fenn. A nulla áramerősségnél a gőz ezredmásodpercek alatt lecsapódik, és szinte azonnal visszanyeri a dielektromos szilárdságot. Az előnyök közé tartozik a rendkívül hosszú elektromos élettartam (akár 30 000 művelet névleges árammal), az üvegházhatású gázok hiánya és a nagyon alacsony karbantartási igény. A korlát a feszültség: a vákuumtechnika 40,5 kV-ig gazdaságos. Nagyobb feszültség esetén több sorba kapcsolt vákuummegszakító szükséges. Üzemünk VUB sorozatú nagyfeszültségű megszakítója 38 kV-os hálózatokhoz mindössze 150 mm-es érintkezési lökettel 31,5 kA megszakítást ér el, lehetővé téve a kompakt kapcsolóberendezést.
• Hibrid és alternatív gázok:A legújabb innovációk közé tartozik a tiszta levegő (száraz levegő) és a fluor-nitril keverékek (g3 gázok), amelyek utánozzák az SF6 teljesítményét kisebb környezeti hatással. Ezek gondos nyomás- és hőmérséklet-szabályozást igényelnek, de egyre elfogadottabbá válnak. Lugao Power Co., Ltd. most egy g3-ra kész nagyfeszültségű megszakítót kínál a szénsemleges alállomást kereső ügyfelek számára.

A különbségek számszerűsítéséhez vegyünk egy tipikus 145 kV-os alállomást, amelyhez megszakítóra van szükség a felsővezeték védelmére. Az SF6 puffermegszakító 40 kA megszakítási kapacitást és 2000 műveletes mechanikai élettartamot kínál. Ennek a feszültségnek a vákuum alternatívája három soros megszakítót igényel, ami növeli a bonyolultságot. Ezért az SF6 domináns marad az átviteli feszültségek tekintetében. Az elosztáshoz (12 kV-tól 36 kV-ig) a vákuummegszakítókat részesítik előnyben a karbantartásmentes és gyakori kapcsolási képességük miatt. Üzemünk pólusra szerelt vákuum nagyfeszültségű áramkör-megszakítót gyárt, amely 20 000 helyszíni műveletet ért el érintkezőcsere nélkül.

Az alábbi táblázat összefoglalja termékportfóliónk teljesítményjellemzőit. Vegye figyelembe, hogy a hő- és mechanikai tartósság közvetlenül befolyásolja a teljes birtoklási költséget, ami kritikus tényező a hálózatüzemeltetők számára.

Fontos, hogy az oltási technológia megválasztása a segédrendszereket is megszabja. Az SF6 megszakítók gázsűrűség-ellenőrzést és időszakos nedvességellenőrzést igényelnek, míg a vákuum-megszakítóknak csak az érintkezési kopás jelzésére van szükség löketméréssel. Üzemünk minden nagyfeszültségű megszakítón tartalmaz egy digitális interfészt az állapotfelügyelet egyszerűsítése érdekében. Az olajtörőkről frissítő ügyfelek számára utólag beszerelhető adaptereket biztosítunk, amelyek megőrzik az alállomások meglévő lábnyomát, miközben modern teljesítményt nyújtanak. Végső soron a megfelelő technológia egyensúlyt teremt a hiba, a környezetvédelmi politika és az életciklus költségei között. Lugao Power Co., Ltd. A mérnökök rendelkezésére állnak az ívoltás összehasonlító vizsgálatának elvégzésére az Ön konkrét hálózatához.

Milyen kulcsparaméterek határozzák meg a megbízható nagyfeszültségű megszakítót alállomási használatra?

A nagyfeszültségű megszakító megadásához meg kell érteni egy sor egymástól függő elektromos és mechanikai paramétert. A mérnököknek nemcsak a névleges feszültséget és áramot kell figyelembe venniük, hanem a hibakimaradás során fellépő tranziens jelenségeket is. Üzemünk nyolc kritikus paramétert azonosított, amelyeket minden vásárlónak értékelnie kell a beszerzés előtt. Ezek a paraméterek közvetlenül befolyásolják a megszakító megbízhatóságát, a biztonsági határokat és a meglévő védelmi rendszerekkel való koordinációt.

• Névleges feszültség (Ur):Az a maximális effektív feszültség, amelyre a nagyfeszültségű megszakítót tervezték. Tipikus szabványértékek: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Válassza ki a következő szabványos szintet a rendszer maximális üzemi feszültsége felett.
• Névleges rövidzárlati megszakító áram (ISc):A maximális szimmetrikus effektív hibaáram, amelyet a megszakító megszakíthat. Általános értékek: 25, 31,5, 40, 50, 63, 80 kA. Üzemünk azt javasolja, hogy a beépítési helyen számítsuk ki a maximálisan elérhető hibaáramot, és adjunk hozzá 20 százalékos biztonsági ráhagyást.
• Névleges csúcsállósági áram (Ip):Az első nagyobb hibaáram kör csúcsértéke, jellemzően az Isc 2,5-2,7-szerese. Ez határozza meg az érintkezők mechanikai szilárdságát és az áramátviteli utat. A nagyfeszültségű megszakítónak ellenállnia kell az Ip-nek érintéstaszítás vagy hegesztés nélkül.
• Névleges rövid idejű ellenállási áram (Ik):Az effektív áram, amelyet a megszakító egy másodpercig képes elviselni sérülés nélkül. Általában egyenlő az Isc. Ez biztosítja, hogy a megszakító zárva maradhasson hiba esetén, ha a védelmi relé késlelteti a kioldást.
• Tranziens helyreállítási feszültség (TRV) jellemzői:A megszakító érintkezőin megjelenő feszültség az áram nulla után. A TRV csúcsának és emelkedési sebességének a megszakító képességen belül kell lennie. Üzemünk minden nagyfeszültségű megszakítómodellhez TRV görbéket biztosít, amelyek a tipikus hálózati konfigurációkhoz (kapcsok hibája, rövid vonali hiba) illeszkednek.
• Működési sorrend (O - t - CO - t' - CO):Meghatározza a munkaciklust. Normál automatikus újrazárási sorrend: Nyitás (hiba megszakítása), 0,3 másodperc, Zárás hibára, Újra nyitás, 3 perc, Zárás és Nyitás. A nagyfeszültségű megszakítónkat O 0,3s CO 3min CO-ra tesztelték 100 százalékos hibaáram mellett.
• Mechanikai állóképesség (M1 vagy M2 osztály):Az M2 osztály 10 000 mechanikai műveletet igényel meghibásodás nélkül. Üzemünk SF6 megszakítói meghaladják a 12 000 műveletet, míg a vákuum modellek a 30 000 műveletet.
• Elektromos tartósság (E1 vagy E2 osztály):Az E2 osztály azt jelenti, hogy normál üzemi körülmények között nincs szükség karbantartásra az elektromos érintkezők teljes élettartama alatt. Vákuumos nagyfeszültségű megszakítónk E2 besorolású, ami drasztikusan csökkenti az életciklus költségeit.

Ezeken a szabványos paramétereken túlmenően a megbízhatóság szempontjából alapvető fontosságúak az olyan kiegészítő szolgáltatások, mint például az alacsony hőmérsékletű környezet fűtőkörei, a kondenzációgátló rendszerek és a távoli helyzetjelzők. Üzemünk ezeket minden hideg éghajlatra szállított nagyfeszültségű megszakítóba integrálja. Egy másik gyakran figyelmen kívül hagyott paraméter a megszakítási idő (a kioldási parancstól az ívkioltásig). A modern megszakítók 1,5-3 ciklust (25-50 ms) érnek el. A gyorsabb megszakítás csökkenti a hibaenergiát, és korlátozza a transzformátorok és kábelek károsodását.

Gyakorlati példaként vegyünk fontolóra egy 138 kV-os alállomást 38 kA szimmetrikus maximális hibaárammal rendelkező közműfejlesztést. Olyan nagyfeszültségű megszakítót kell választaniuk, amelynek Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2.6), IEEE C37.09-enként 1.3 pu TRV képességgel és M2 mechanikai tartóssággal.Lugao Power Co., Ltd. az LVB 145 modellt kínálja, amely pontosan megfelel ezeknek a specifikációknak, további funkciókkal, például beépített kapacitív feszültségosztókkal a szinkronizált kapcsoláshoz. Emellett biztosítunk egy paraméter-ellenőrző táblázatot is a több szállító közötti összehasonlítás egyszerűsítésére. A nem megfelelő paraméterek használata hiba esetén idő előtti érintkezési erózióhoz vagy akár katasztrofális meghibásodáshoz vezet. Ezért gyárunk erősen javasolja, hogy konzultáljon alkalmazásmérnökeinkkel a specifikációk véglegesítése előtt.

Hogyan hosszabbíthatják meg a rendszeres időzítési és érintkezési ellenállástesztek a nagyfeszültségű megszakító élettartamát?

A nagyfeszültségű megszakító hónapokig tétlen maradhat, de hiba esetén hibátlanul kell működnie. Ezért az időszakos teszteléssel történő prediktív karbantartás nem választható, de elengedhetetlen. Két teszt biztosítja a legtöbb diagnosztikai értéket: a dinamikus időzítés (utazási görbe elemzése) és a statikus érintkezési ellenállás (mikro ohm mérés). Üzemünk 500 alállomás karbantartási feljegyzéseit elemezte, és megállapította, hogy az évente tesztelt megszakítók 78 százalékkal kevesebb hibát mutatnak, mint az 5 évente teszteltek. Az alábbiakban részletezzük az egyes tesztek működését és az eredmények értelmezését.

• Kapcsolattartó időzítési teszt:Digitális időzítő és utazási jelátalakító segítségével ez a teszt rögzíti az időt a kioldó parancstól az érintkezők szétválasztásáig, valamint a szétválasztástól a teljesen nyitott helyzetig. Méri a zárási időt és az érintkezési visszapattanást is. Az egészséges nagyfeszültségű megszakítónak a gyári értékek ±10 százalékán belül kell lennie (például 35 ms ± 3,5 ms). Ha a nyitási idő több mint 15 százalékkal növekszik, az a mechanizmus kopását vagy alacsony hidraulikus nyomását jelzi. Üzemünk minden szállított nagyfeszültségű megszakítóhoz alapidőzítési görbéket biztosít.
• Fő érintkezési ellenállás (egyenáramú milliohm teszt):Az alacsony ellenállású mikro ohmmérő 100A dc-t fecskendez be a zárt érintkezőkbe. A tiszta érintkezők ellenállása jellemzően 50 mikro ohm alatt van az SF6 megszakítóknál és 30 mikro ohm alatt a vákuummegszakítóknál. A növekvő ellenállás lyukképződést vagy oxidációt jelez. Ha az ellenállás megduplázódik az alapvonalhoz képest, az érintkezők cseréjét ütemezni kell. Üzemünk évente ajánlja ezt a tesztet a kritikus megszakítók számára.
• Mozgáselemzés:Löketérzékelővel mérjük az érintkezési sebességet nyitás és zárás közben. A megfelelő sebesség (pl. 2,5 m/s nyitási sebesség 145 kV-os megszakító esetén) biztosítja a megfelelő ívoltást. A lassú sebesség kötési kapcsolatokra vagy alacsony gáznyomásra utalhat. Lugao Power Co., Ltd. A hordozható analizátorok a megszakító szétszerelése nélkül is elvégezhetik ezt a tesztet.
• Szigetelési ellenállás és dielektromos tesztek:Alkalmazzon 1,5-szeres névleges feszültséget a nyitott érintkezőkre és a testre. Bármilyen 1kV alá esés mikrofaradonként szennyeződést vagy nedvesség behatolást jelez. Az SF6 megszakítók esetében a gáz nedvességtartalmának 150 térfogat-ppm alatt kell maradnia.

Az elektromos tesztek mellett létfontosságú a működési mechanizmusok (rugós feltöltésű, hidraulikus vagy pneumatikus) mechanikai ellenőrzése. Üzemünk moduláris működtetőpatronokat tervez, amelyek kevesebb mint 2 óra alatt cserélhetők, minimalizálva az állásidőt. Azonban még a legjobb mechanizmus is meghibásodik, ha a kenés megkeményedik. Javasoljuk, hogy a nagyfeszültségű megszakítót (egy nyitott zárási művelet) 6 havonta tétlenül használja. Ez újraelosztja a zsírt és polírozza az érintkezőket.

Költség-haszon szempontból egyetlen időzítési teszt 300-800 dollárba kerül megszakítónként, míg a meghibásodott nagyfeszültségű megszakító vészhelyzetben történő cseréje meghaladhatja az 50 000 dollárt, plusz a kiesési bevételek kiesését. Ezenkívül a közművek egyre gyakrabban alkalmaznak olyan online felügyeleti rendszereket, amelyek folyamatos időzítést és ellenálláselemzést végeznek száloptikai érzékelők segítségével. Üzemünk Smart Breaker csomagja állandó utazási jelátalakítót és helyi kijelzőt tartalmaz, amely figyelmezteti a kezelőket, ha a paraméterek eltolódnak. Például, ha az érintkezési ellenállás 40-ről 70 mikroohmra emelkedik 18 hónap alatt, a rendszer riasztást generál az ütemezett karbantartáshoz. Ez az állapotalapú megközelítés akár 50 százalékkal meghosszabbítja az élettartamot az időalapú cseréhez képest. A robusztus tesztelési program megvalósítása érdekében gyárunk képzéseket kínál a házi technikusok számára, és részletes tesztsablonokat biztosít. Ne feledje, hogy a rendszeres teszteken átmenő nagyfeszültségű megszakító három évtizedig vagy tovább védi a hálózatot. A Lugao ezt 25 év teljesítménygaranciával támogatja a Premium sorozatú megszakítóinkra.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Egy nagyfeszültségű megszakító gyorsabban háríthatja el a hibát, mint egy ciklus, és miért számít a sebesség a hálózat biztonsága szempontjából?

Válasz: Igen, a modern nagyfeszültségű megszakítók 1,5–2 ciklus alatt (25–33 milliszekundum 60 Hz-es rendszerek esetén) megszüntetik a hibákat. A sebesség kritikus, mert minél tovább fennáll a hiba, annál nagyobb hő- és mechanikai igénybevétel éri a transzformátorokat, kábeleket és generátorokat. A 100 ezredmásodperces késleltetés 400 százalékkal növelheti a hibaenergiát, ami a teljesítménytranszformátorok tekercsének deformálódásához és tüzet okozhat. Ezenkívül a gyors törlés megakadályozza, hogy a feszültségesések továbbterjedjenek a hálózaton, így megőrzi a stabilitást a közeli terhelések számára. Üzemünk 145 kV-os SF6 nagyfeszültségű megszakítója 2 ciklus megszakítási időt ér el, megfelelve a tranziens stabilitás legszigorúbb közműkövetelményeinek.

2. kérdés: Milyen gyakran kell cserélni a nagyfeszültségű megszakítót, és milyen élettartam végére utaló jelekre kell figyelnie a kezelőknek?

Válasz: A jól karbantartott nagyfeszültségű megszakító általában 25-40 évig működik, a hibagyakoriságtól és a környezeti feltételektől függően. Az élettartam végére utaló jelek a következők: folyamatosan magas érintkezési ellenállás (145 kV-os megszakítónál több mint 150 mikroohm), abnormális zaj működés közben (csiszolás vagy késleltetett rugótöltés), látható külső gázszivárgás (SF6 nyomásesés 0,4 MPa alá), valamint az időzítési előírások több mint 20 százalékos nem teljesítése. Továbbá, ha a szigetelési ellenállás 1000 megohm alá csökken, a dielektromos integritás sérül. Lugao Power Co., Ltd. nagyjavítást javasol 10 000 mechanikai művelet után, vagy ha a prediktív diagnosztika 80 százalékot meghaladó kontaktkopást mutat. A részleges kisülési térképezés a katasztrofális meghibásodás előtt képes észlelni a belső hibákat is.

3. kérdés: Miért használják még mindig széles körben az SF6 nagyfeszültségű megszakítókat a környezetvédelmi aggályok ellenére?

Válasz: Az SF6 továbbra is domináns, mert egyetlen más gáz sem felel meg a nagy dielektromos szilárdságnak (a levegő azonos nyomású háromszorosa), a kiváló ívoltó képességnek és a hővezető képességnek. 72,5 kV feletti feszültség esetén az SF6 kínálja a legkompaktabb és legmegbízhatóbb megoldást. Az ipar azonban javítja a gázkezelési gyakorlatokon keresztül a magas globális felmelegedési potenciált (GWP = 23 500): a modern megszakítók szivárgási aránya évi 0,1 százalék alatt van, és az újrahasznosítási programok élettartamuk végén visszanyerik az SF6-ot. Ezenkívül az új alternatívák, mint például a g3 gáz (fluor-nitril keverék) 98 százalékkal csökkentik a GWP-t, miközben megtartják a hasonló teljesítményt. Lugao Power Co., Ltd. most egy g3-ra kész nagyfeszültségű megszakítót kínál a környezetvédelmi szempontból érzékeny projektekhez, de a meglévő infrastruktúrához továbbra is az SF6 a szivárgásfigyeléssel a legpraktikusabb választás.

4. kérdés: Használható-e a nagyfeszültségű megszakító napi terhelésváltásra, vagy csak hibavédelemre?

Válasz: Igen, sok nagyfeszültségű megszakítót napi terhelési áramkapcsolásra terveztek (C2 vagy magasabb osztály). A gyakori terheléskapcsolás azonban minden nyitott művelet során ívkiütésből eredő érintkezők kopását okozza, ezért a napi kapcsoláshoz (pl. kondenzátortelepek vagy reaktorkapcsolások) használt megszakítók nagyobb elektromos tartósságot (E2 osztály) és esetleg beillesztés előtti ellenállásokat igényelnek a túlfeszültségek korlátozására. Évente több ezer kapcsolási műveletet igénylő alkalmazásoknál a vákuummegszakítók jobbak a meghosszabbított elektromos élettartamuk miatt. Üzemünk VUB vákuum nagyfeszültségű megszakítóját kifejezetten napi 30 000 művelet átkapcsolására tervezték. Mindig tájékozódjon a megszakító üzemi osztályáról, és kerülje az általános célú hibamegszakító használatát a gyakori terhelésváltáshoz, mivel ez idő előtti érintkezési erózióhoz vezet.

5. kérdés: Milyen biztonsági eljárásokat kell követni a nagyfeszültségű megszakító kézi működtetése előtt egy alállomáson?

Válasz: Bármilyen kézi művelet előtt kövesse az öt lépésből álló biztonsági protokollt: 1) Kérjen kapcsolási utasítást a vezérlőközponttól, és ellenőrizze a megszakító helyzetét a SCADA-n keresztül. 2) Kapcsolja ki a helyi vezérlőáramköröket, és helyezze el a reteszelő címkét a rugós töltőmotoron. 3) Ellenőrizze egy feszültségérzékelővel, hogy a nagyfeszültségű megszakító mindkét oldala feszültségmentes-e, vagy a leválasztó kapcsolók nyitva vannak-e. 4) Viseljen ívbesorolású PPE-t (cal/cm² öltöny, arcvédő és feszültség-védőkesztyű). 5) Használjon távoli kézi hajtókarat, ha a megszakító kézi töltőfogantyúval rendelkezik, oldalt állva, hogy elkerülje az ívrobbanást. Soha ne kerülje meg a reteszeléseket, és ne próbálja meg erőltetni a mechanikai ellenállást mutató megszakítót. Lugao Power Co., Ltd. részletes biztonsági videót nyújt minden nagyfeszültségű megszakítóhoz, megerősítve, hogy a kezelő biztonsága a legfontosabb.

Következtetés: Növelje hálózatának ellenálló képességét nagyfeszültségű megszakítóinkkal

A nagyfeszültségű megszakítók az elektromos hálózatok élvonalbeli védelmezői, amelyek a nagy sebességű mechanikai hatást a kifinomult ívkioltás fizikával kombinálják. A lépcsőzetes áramkimaradások megakadályozásától a megújuló energiaforrások integrációjának lehetővé tételéig ezek szerepét nem lehet túlbecsülni. Amint részletesen rendelkezésünkre áll, a névleges paramétereken alapuló megfelelő kiválasztás, a rutin időzítési és érintkezési ellenállástesztek, valamint a kioltási technológiák megértése elengedhetetlen gyakorlat. Lugao Power Co., Ltd. négy évtizede tervez és gyárt nagyfeszültségű megszakítókat, több mint 30 000 egységet szállítva a közműveknek és az iparnak 50 országban. Üzemünkben robothegesztést, 1e-6 mbarl/s-ig terjedő SF6 szivárgásvizsgálatot, valamint IEC és ANSI szabványok szerinti teljes szerelvénygyári átvételi teszteket alkalmazunk.
