Hogyan befolyásolják a névleges feszültség a gyűrű főegységének teljesítményét?

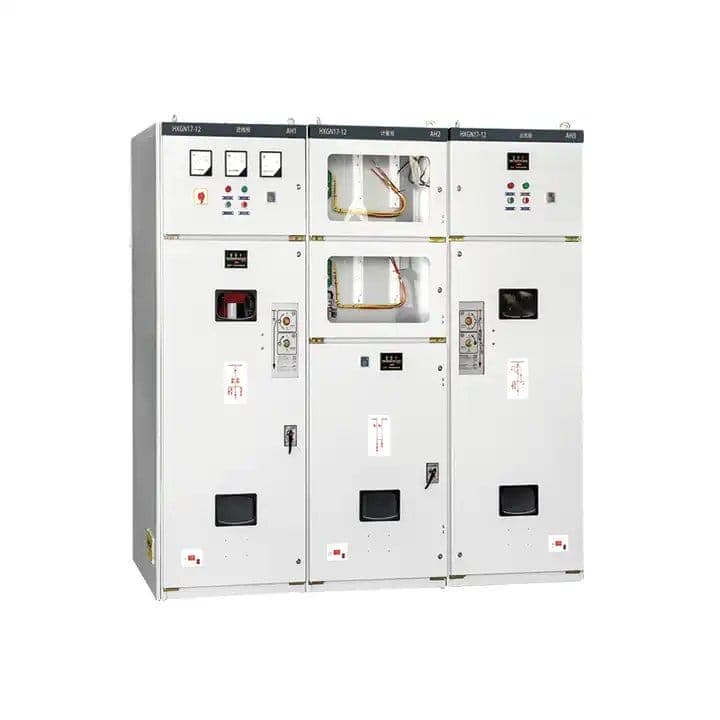

A névleges feszültség nem csupán az adattáblán szereplő specifikáció; ők a sarokköveRing fő egység(RMU) teljesítmény, biztonság és hosszú élettartam. Középfeszültségű elosztó hálózatokban (jellemzően 6 kV és 40,5 kV között) a nem megfelelő feszültségű RMU kiválasztása katasztrofális szigetelési hibákhoz, túlzott részleges kisüléshez és működési instabilitáshoz vezet. A Lugao Power Co., Ltd.-nél gyárunk olyan Ring Main Unit megoldásokat fejlesztett ki, amelyek pontosan illeszkednek a hálózati feszültségprofilokhoz, biztosítva, hogy a gyűjtősínektől a vákuummegszakítókig minden alkatrész az optimális elektromos igénybevételi ablakon belül működjön. Ez a cikk elmagyarázza, hogy a névleges feszültség miért határozza meg a dielektromos szilárdságot, a terhelés-megszakítási kapacitást és a hibatűrést.

A közművezetők és az ipari létesítmények mérnökei számára a rendszer névleges feszültsége és az RMU ellenállási képességei közötti kapcsolat megértése megakadályozza a költséges állásidőt. A 24 kV-os rendszerre alkalmazott 12 kV-ra tervezett gyűrűs főegység a tervezett elektromos térfeszültség dupláját fogja tapasztalni, ami felgyorsítja a szigetelés öregedését és növeli a fázisok közötti ívképződés kockázatát. Ezzel szemben az RMU túlzott specifikációja alacsonyabb feszültségű hálózathoz tőkekiadást pazarol. Üzemünk a Lugao Power Co., Ltd.-nél. testreszabható RMU-kat épít az IEC 62271-200 és a GB/T 3906 szabványoknak megfelelő ellenőrzött névleges feszültséggel. Ez az átfogó útmutató leírja, hogy a névleges feszültség hogyan befolyásolja az egyes teljesítményparamétereket, házon belüli vizsgálati adatainkkal és helyszíni tapasztalatainkkal alátámasztva.

Címtár

Miért határozza meg a névleges feszültség a dielektromos szilárdságot és a szigetelés koordinációját a gyűrűs főegységben

Bármely gyűrűs főegység dielektromos teljesítménye alapvetően a névleges feszültségszinttől függ. A névleges feszültség befolyásolja az elektromos távolságokat, a kúszási távolságokat és a szigetelő közeg típusát (SF6, szilárd epoxi vagy száraz levegő). A Lugao Power Co., Ltd. gyűrűs főegységéhez gyárunk minden RMU-t meghatározott teljesítmény-frekvenciás ellenállási feszültséggel és villámimpulzus-ellenállási feszültséggel tervez, amelyek közvetlenül korrelálnak a rendszer maximális üzemi feszültségével. Az alábbiakban részletesen bemutatjuk, hogy a névleges feszültség hogyan határozza meg a szigetelési küszöbértékeket.

• Alapszintű szigetelési szint (BIL):A 12 kV-os RMU esetében a szabványos villámimpulzus-ellenállási feszültség 75 kV csúcs. Egy 24 kV-os egységnél a BIL 125 kV-ra emelkedik. Ez a 66%-os növekedés nagyobb fázistávolságot és robusztus szilárd szigetelő akadályokat igényel.
• Részleges kisülés kezdeti feszültség (PDIV):A magasabb névleges feszültség exponenciálisan növeli a részleges kisülés kockázatát. Üzemünk minden gyűrűs főegységet 1,5-szeres névleges feszültségen tesztel, hogy a PDIV 10 pC alatt maradjon. 36 kV-on a PD szabályozás háromrétegű epoxi öntést igényel.
• Kiürítés és kúszás:Az IEC 62271-1 szabvány 12 kV esetén 60 mm, 24 kV esetén 120 mm minimális távolságot ír elő. Gyűrűs főegységeink optimalizált vákuumöntvényt tartalmaznak, hogy csökkentsék a szükséges hézagokat, miközben túllépik a szabványokat.
• SF6 nyomásfüggőség:A gázszigetelésű RMU-k esetében a nagyobb névleges feszültségek megnövelt SF6 gázsűrűséget igényelnek (0,25 MPa 12 kV esetén, illetve 0,45 MPa 40,5 kV esetén) a dielektromos merevség fenntartása érdekében. Lugao Power Co., Ltd. szivárgásmentesen hegesztett rozsdamentes acél tartályokat használ.

Üzemünk több mint 500 RMU telepítés vizsgálati eredményeit állította össze. Az alábbi táblázat a névleges feszültség és a fő szigetelési paraméterek közötti közvetlen összefüggést szemléltetiLugao Power Co., Ltd.Ring fő egység sorozat.

A megfelelő névleges feszültség kiválasztása nem kötelező. Ha egy gyűrűs főegység a tervezett feszültség felett üzemel, az elektromos fakitermelés két éven belül megindul. Üzemünk azt javasolja, hogy mindig olyan RMU-t adjon meg, amelynek névleges feszültsége egyenlő vagy 10%-kal magasabb, mint a hálózat maximális üzemi feszültsége. Lugao Power Co., Ltd. testreszabott RMU-kat kínál 6 kV-tól 40,5 kV-ig, mindegyiket dielektromos típustesztekkel hitelesített nagyfeszültségű laboratóriumunkban.

Hogyan befolyásolják közvetlenül a feszültségértékek a terhelés-megszakítást és a rövidzárlati kapacitást

A gyűrűs főegység terhelésmegszakítási kapcsolási teljesítménye és rövidzárlat-képző képessége nem statikus; a névleges feszültséggel skálázódnak. Egy adott fizikai kontaktus kialakításnál a névleges feszültség növelése megemeli az ívenergiát a kapcsolási műveletek során. Üzemi mérnökeink a Lugao Power Co., Ltd.-nél. Tervezze meg gyűrűs főegységünket olyan érintkezési geometriákkal, amelyek egyszerre veszik figyelembe a feszültséget és az áramerősséget. Íme, hogyan befolyásolja a névleges feszültség a dinamikus teljesítményt.

• Ív kioltási képesség:12 kV-nál a terhelésmegszakító kapcsolónak körülbelül 250 V/mm ívet kell kioltania. 24 kV-on az ívfeszültség megduplázódik, ami gyorsabb érintkezési sebességet és jobb ívcsatornákat igényel. RMU-nk axiális mágneses mező vákuummegszakítókat használ az egyenletes teljesítmény érdekében 40,5 kV-ig.
• Kapacitás (csúcsáram):Az IEC szabványok megkövetelik, hogy a gyűrűs főegység a névleges rövidzárlati áram 2,5-szeresét is kibírja. A magasabb rendszerfeszültségek azonban csökkentik a megengedett előállítási áramot, hacsak nem növelik az érintkezési nyomást. Lugao Power Co., Ltd. ezüst-volfrám érintkezőket használ, amelyek alacsony érintkezési ellenállást tartanak fenn még 40,5 kV/1250 A névleges feszültség mellett is.
• Kapcsolási túlfeszültségek:Az induktív vagy kapacitív terhelések kapcsolásakor a nagyobb feszültségű RMU-k súlyosabb újragyújtási túlfeszültségeket generálnak. Gyárunk 24 kV feletti hálózatokhoz RC-kioldókkal vagy túlfeszültség-levezetőkkel szereli fel a Ring főegységünket.
• Kapcsolati eróziós arány:Ugyanannyi terhelésmegszakítási művelet esetén a 36 kV-os RMU 40%-kal gyorsabban erodálja az érintkezőket, mint egy 12 kV-os egység, ha nem megfelelően tervezték. Üzemünk CuCr50 érintkezőanyagot használ az erózió minimalizálása érdekében, ami 10 000 műveletre növeli az elektromos élettartamot.

Az alábbiakban egy összehasonlító táblázat látható, amely bemutatja, hogyan működik a Lugao Power Co., Ltd. A Ring Main Unit sorozat fenntartja a teljesítményt a névleges feszültségeken, miközben megfelel vagy meghaladja az IEC 62271-100 követelményeit.

Üzemünk több mint 2000 terhelési töréstesztet hajtott végre a Ring Main Unit családon. Az adatok megerősítik, hogy optimalizált érintkező kialakítással a 40,5 kV-os RMU hasonló kapcsolási megbízhatóságot ér el, mint egy 12 kV-os egység. Lugao Power Co., Ltd. garantált rövidzárlati és megszakítóképességet biztosít minden névleges feszültséghez. Kritikus alkalmazásokhoz, például szélerőművekhez vagy adatközpontokhoz, gyárunk azt javasolja, hogy olyan névleges feszültségű RMU-t válasszunk, amely 15%-os biztonsági ráhagyással rendelkezik a névleges hálózati feszültség felett, hogy alkalmazkodjon a tranziens túlfeszültségekhez.

Mi történik, ha a névleges feszültség nem egyezik – Mezőhiba üzemmódok a gyűrűs főegységben

Üzemünk szervizcsapata helyszíni bizonyítékai azt mutatják, hogy a névleges feszültség eltérése a második leggyakoribb oka a gyűrűs főegység meghibásodásának a helytelen telepítés után. Ha egy 12 kV-os névleges RMU-t egy 24 kV-os rendszerhez csatlakoztatnak, a következmények a meghibásodás előre látható előrehaladását követik. Ezen hibamódok megértése segít a mérnököknek a kezdetektől fogva helyesen meghatározni. Lugao Power Co., Ltd. több mint 150 eltérési esetet dokumentált világszerte.

• Dielektromos bontás (fázistól földig):Az elektromos térfeszültség megduplázódik, meghaladja a szigetelés dielektromos szilárdságát. 6-12 hónapon belül elszenesedett nyomkövetés jelenik meg az epoxi szigetelőkön. Üzemünk szemtanúja volt az RMU perselyek áttöréseinek, amelyek a kapcsolóberendezés teljes cseréjét eredményezték.
• Belső ívelési hiba:A túlfeszültség a maradék levegő ionizációját okozza a gázkamrákban. Még az SF6 szigetelésű RMU-k is elveszítik a dielektromos képességet, ha a névleges feszültséget 30%-kal túllépik. Üzemünk kriminalisztikai elemzése ívhibákból eredő olvadt réz fröccsenést tárt fel az össze nem illő egységeknél.
• A VT/PT-k korai öregedése:Az alacsonyabb névleges teljesítményre tervezett feszültségváltók mágnesesen telítenek, túlzott gerjesztőáramot vonnak le és túlmelegednek. Ez a másodlagos szigetelés meghibásodásához vezet. Egy esetben egy 12 kV-os RMU PT 8 hónap után felrobbant egy 20 kV-os rendszeren.
• A vákuummegszakító pajzsának sérülése:A nagyobb feszültség gradiensek felgyorsítják az ionbombázást a gőzpajzson, csökkentve a vákuum integritását. Üzemünk megállapította, hogy a 24 kV-on használt 12 kV-os megszakító a névleges 30 000 helyett 2000 műveleten belül elvesztette a vákuumot.
• Vezérlőáramköri problémák:A kapacitív osztók és az elektronikus feszültségérzékelők helytelen jeleket állítanak elő a védelmi relék számára, ami zavaró kioldáshoz vagy meghibásodáshoz vezet. Lugao Power Co., Ltd. azt tanácsolja, hogy a feszültségérzékelőket pontosan az RMU névleges értékéhez igazítsák.

A kockázat számszerűsítésére gyárunk gyorsított öregedési teszteket hajtott végre a Ring Main Unit mintáin 1,2-szeres, 1,5-szeres és 2,0-szeres névleges feszültség mellett. Az eredményeket az alábbiakban foglaljuk össze.

Üzemünk erősen javasolja, hogy a gyűrűs főegység kiválasztása előtt ellenőrizze a rendszer maximális feszültségét normál és rendkívüli körülmények között is. A Lugao helyszíni feszültségellenőrzéseket kínál, és továbbfejlesztett szigeteléssel látja el az RMU-kat a feszültségduzzadásra hajlamos hálózatok számára. Ne hagyatkozzon csak az adattábla feszültségére; mindig kérjen dielektromos vizsgálati jelentést a gyártótól.

Hogyan válasszuk ki a megfelelő gyűrűs főegység feszültségértékét a hálózathoz

A gyűrűs főegység optimális névleges feszültségének kiválasztásához elemezni kell a hálózat névleges feszültségét, a maximális folyamatos üzemi feszültséget, a tranziens túlfeszültség szinteket és a tengerszint feletti magasságot. Lugaói gyárunk szisztematikus kiválasztási folyamatot dolgozott ki, amely biztosítja az RMU 30+ éves működését. Az alábbiakban lépésről lépésre ismertetjük az energiarendszer-mérnökeink által használt módszertant.

• 1. lépés: Határozza meg a rendszer legmagasabb feszültségét (Um).10 kV névleges rendszer esetén az Um általában 12 kV. 20 kV névleges feszültség esetén az Um 24 kV. Mindig Um-t használjon az RMU névleges alapfeszültségeként.
• 2. lépés: Vegye figyelembe a magasságcsökkenést.1000 m felett a légszigetelés gyengül. 1000 m felett minden 100 méter után csökkentse a névleges feszültséget 1%-kal. Üzemünk magasságkorrigált RMU-kat kínál 4000 m-ig.
• 3. lépés: Értékelje a villám túlfeszültség súlyosságát.A magas izokerauniaszintű régiókban (>30 zivatarnap/év) magasabb BIL-értékkel rendelkező RMU-k szükségesek. Lugao Power Co., Ltd. megerősített szigetelést kínál külső túlfeszültség-levezetőkkel.
• 4. lépés: Fontolja meg a jövőbeli hálózati frissítéseket.Ha az elosztóhálózat 10 éven belül 12 kV-ról 24 kV-ra korszerűsíthető, gyárunk 24 kV-os RMU beszerzését javasolja, de kezdetben 12 kV-on üzemeltesse. Ez jövőbiztossá teszi a befektetést.
• 5. lépés: Ellenőrizze a rövidzárlati szintű kompatibilitást.A nagyobb feszültségű RMU-k jellemzően alacsonyabb névleges rövidzárási áramerősséggel rendelkeznek azonos fizikai méret mellett. Ellenőrizze, hogy az RMU névleges rövid idejű ellenállási árama (1s) meghaladja-e a rendszer hibaszintjét.

Üzemünk szabványos névleges feszültségmátrixot állít elő a Ring Main Unit termékcsaládunkhoz. A gyors kiválasztáshoz tekintse meg az alábbi táblázatot.

Üzemünkben van egy dedikált alkalmazásmérnöki csapat, amely segítséget nyújt a gyűrűs főegységek névleges feszültségének kiválasztásában. Lugao Power Co., Ltd. egyedi adattábla-értékeket is biztosít, amelyek megfelelnek a nem szabványos hálózati feszültségeknek. Az RMU vásárlás véglegesítése előtt mindig kérjen feszültségállósági vizsgálati tanúsítványt. Üzemünk 100%-os rutin dielektromos teszteket végez minden szállított RMU-n.

Összefoglaló és végrehajtható iránymutatások a Lugao Power Co.,Ltd.-től.

A névleges feszültség a legkritikusabb elektromos paraméter, amely befolyásolja a Ring főegység teljesítményét. A szigetelés összehangolásától a terhelésmegszakításig és a hosszú távú megbízhatóságig a megfelelő feszültségérték garantálja a biztonságot, csökkenti a teljes birtoklási költséget és megakadályozza a nem tervezett leállásokat. Üzemünk öt legfontosabb tudnivalót foglalt össze a mérnökök és a beszerzési szakemberek számára.

• Mindig igazítsa az RMU névleges feszültséget a rendszer legmagasabb feszültségéhez (Um), ne csak a névleges feszültséghez.
• A gyakori villám- vagy kapcsolási túlfeszültségekkel rendelkező hálózatok esetén adjon meg egy gyűrűs főegységet, amelynek BIL-értéke 20%-kal magasabb, mint a minimálisan szükséges.
• Soha ne működtessen folyamatosan egy RMU-t a névleges feszültsége 95%-a felett; a részleges kisülés drámaian felgyorsul ezen a küszöbön túl.
• A magasság, a szennyezettségi szint és a környezeti hőmérséklet szintén befolyásolja a dielektromos teljesítményt – forduljon a Lugao Power Co.,Ltd.-hez. görbék leértékeléséhez.
• Fektessen be a gyári dielektromos tesztekbe, hogy ellenőrizze az RMU feszültségállóságát a telepítés előtt.

Üzemünk Ring Main Unit termékcsaládja 6 kV és 40,5 kV közötti névleges feszültséget tartalmaz, mindegyik típust a nemzetközi szabványok szerint tesztelték. A Lugao Power Co., Ltd. választásával hozzáférhet olyan tervezett megoldásokhoz, amelyek maximalizálják a hálózati üzemidőt.Lépjen kapcsolatba gyárunkkal még mafeszültség-kompatibilitási értékeléshez, és testreszabott RMU adatlapot kap az adott projekthez.
