Mi a különbség a beltéri és kültéri nagyfeszültségű vákuummegszakítók között?

A modern áramelosztó rendszerekben a vákuum-megszakítók (VCB) kulcsfontosságú berendezések az áramellátás biztonságának és stabilitásának biztosításában. Fő funkciójuk az áram gyors megszakítása és a vezetékek hiba esetén történő leválasztása, megelőzve a berendezések károsodását és a nagymértékű áramszüneteket. Azonban sok beszerzési és mérnöki személyzet gyakran össze van zavarodva a beltéri és kültéri VCB-k közötti különbségekkel a modellek kiválasztásakor. Bár mindkettő vákuumíves oltási technológiát használ, miért vannak ilyen jelentős tervezési különbségek? És hogyan kell választani a projekt forgatókönyvei alapján?

Professzionális erőátviteli berendezések gyártójaként a Lugao Power, amely a beltéri és kültéri vákuum-megszakító termékeket egyesíti, lebontja a kettő alapvető különbségeit, tervezési jellemzőit és alkalmazható forgatókönyveit, hogy megkönnyítse a megfelelő berendezés kiválasztását.

Mi az a vákuum-megszakító (VCB)?

A vákuumos megszakító vákuumot használ ívoltó közegként és szigetelő közegként is. Vákuumos környezetet használnak az elektromos ív eloltására, ezáltal vezérlik és védik az áramkört. Ezzel elkerülhető az olaj vagy az SF6 gáz használata, így biztonságosabb és környezetbarátabb. Széles körben használják erőművekben és alállomásokban, különösen a gyakori üzemeltetést igénylő alkalmazásokban.

A legegyszerűbb módja a megkülönböztetésüknek a telepítési környezetük alapján. A vákuum-megszakítók alapvetően két kategóriába sorolhatók: Beltéri nagyfeszültségű vákuum-megszakítók: Alkalmas zárt és ellenőrzött beltéri használatra, kompatibilis a szabványos kapcsolóberendezésekkel, és megfelel a stabil beltéri működési feltételeknek.

Kültéri nagyfeszültségű vákuummegszakítók: Különféle bizonytalan kültéri környezetben használhatók, anélkül, hogy aggódnának a kedvezőtlen időjárási körülmények miatt.

Függetlenül attól, hogy beltéri vagy kültéri, nagyfeszültségű vákuum-megszakítók ugyanazt az ívoltási elvet használják, de szerkezetük, védelemük és szigetelésük teljesen testreszabott, hogy megfeleljen a különböző forgatókönyveknek.

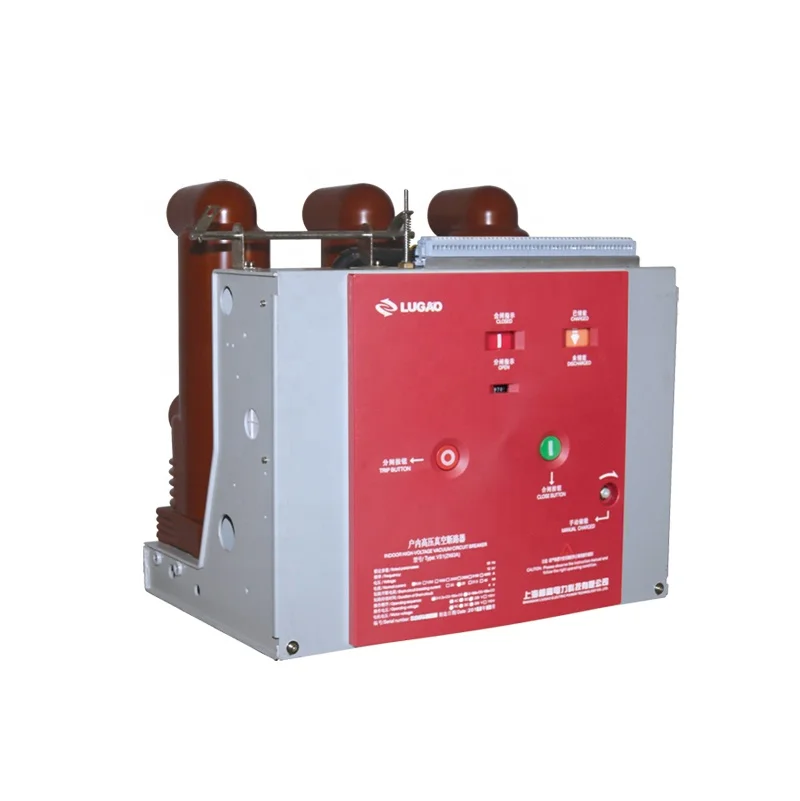

Beltéri vákuum megszakítók (VS1 sorozat)

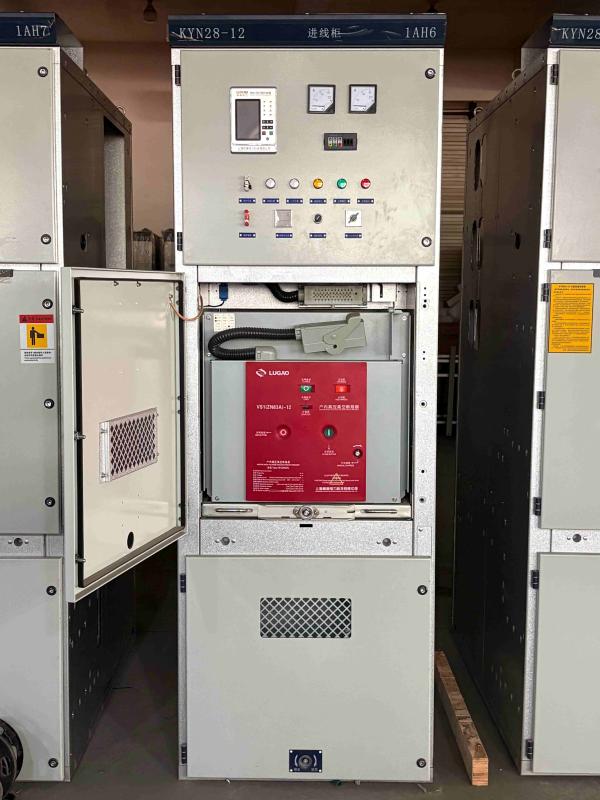

A beltéri VCB a legelterjedtebb típusú megszakító, amelyet általában zárt terekbe, például kapcsolóberendezésekbe és beltéri alállomásokba szerelnek be. A Lugao Power beltéri vákuum-megszakítói a szekrénybe szerelhető kivitelek tipikus példái. A működtetőmechanizmus a megszakító testébe van beépítve, így nem csak fix beépítési egységként használható, hanem egy külön meghajtó mechanizmussal is kocsiegységet alkotva. A fő áramköri szakasz integrált tömített pólusokat használhat a megszakító miniatürizálása és karbantartásmentes működés érdekében. Felszerelhető KYN28A-12 kapcsolóberendezéssel, és a fix típusú egységeket XGN sorozatú fix típusú kapcsolóberendezésekkel is felszerelhetjük.

Tervezési jellemzők

1. Kompakt moduláris felépítés, szabványos kapcsolóberendezéshez illeszthető

A beltéri VCB méreteit szigorúan a szabványos kapcsolóberendezések, például a KYN28 méreteinek megfelelően tervezték. Moduláris vázszerkezettel rendelkezik, amely lehetővé teszi a közvetlen beágyazást a szekrénybe a telepítéshez, maximalizálva a beltéri áramelosztó tér kihasználását. A Lugao beltéri vákuum-megszakítója vákuum-megszakítót, működtető mechanizmust és vezérlőegységet tartalmaz. Az előlap nyitó- és zárógombokkal, valamint állapotjelző lámpákkal van felszerelve a kényelmes kezelés és a kezelők általi felügyelet érdekében.

2. Alapvető védelmi minősítés, alkalmas tiszta beltéri környezetre

Mivel száraz, eső- és UV-mentes beltéri környezetbe van beépítve, a beltéri VCB védelmi besorolása jellemzően IP20-IP40, amely csak az ujjakkal és szerszámokkal való véletlen érintkezés, valamint kis mennyiségű por elleni védelmet igényel, anélkül, hogy meg kellene birkóznia a zord időjárási viszonyokkal.

3. Epoxigyanta szigetelő szerkezet, alkalmas a szekrény működési körülményeire

A beltéri VCB ívoltó kamrája epoxigyanta hüvelyekkel van bevonva, így fázis-fázis és fázis-föld szigetelést biztosít, amely alkalmas a kapcsolóberendezésen belüli száraz és tiszta környezetre. Kompakt méretű és megbízható szigetelést biztosít.

4. Kapcsolóberendezésen keresztül elért biztonsági leválasztás

Magának a beltéri VCB-nek nincs látható szakaszolókapcsolója; a biztonsági leválasztás funkciót a kapcsolóberendezés földelő kapcsolója és szakaszolókapcsolója éri el, amely alkalmas átfogó szekrényreteszelő védelemmel rendelkező forgatókönyvekhez.

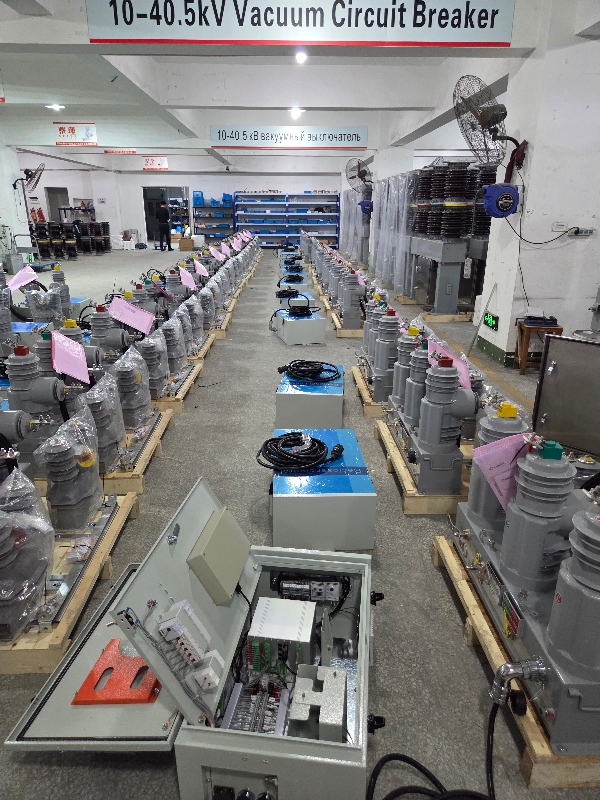

Kültéri vákuum-megszakítók (ZW32 sorozat)

Mivel a kültéri VCB-ket hosszabb ideig kell kitenni a szabadba, olyan körülmények között, mint a nap, eső, szélsőséges hőmérséklet-különbségek és porszennyezés, kialakításuk a tartósságot és a védelmet hangsúlyozza. A Lugao Electric kültéri VCB-jeit kis méretük, könnyű súlyuk, páralecsapódásgátló tulajdonságaik és karbantartásmentes működésük jellemzi:

Tervezési jellemzők

1. Nagy tömítésű háromfázisú utótípusú teljesen zárt szerkezet

A kültéri vákuum-megszakítók teljesen zárt kialakításúak, és IP65-ös vagy magasabb védelmi szintet érnek el. Teljesen vízállóak, porállóak és páralecsapódásgátlók, így hosszú ideig stabil működést tesznek lehetővé esőben, hóban és poros környezetben. Ellenállnak a magas hőmérsékletnek, az UV sugárzásnak és az öregedésnek is, nem befolyásolják a kültéri időjárás változásai.

2. Nagy kúszótávolság szilikon gumi szigetelő perselyek

A kültéri vákuum-megszakítók nagy kúszótávolságú szilikongumi (vagy kerámia) esernyő-szoknya típusú szigetelő perselyeket használnak. A beltéri epoxigyanta perselyekkel összehasonlítva ez nagyobb kúszási távolságot biztosít, megakadályozza a kicsapódást nedves és szennyezett kültéri környezetben, és kiváló ellenállást biztosít az UV-öregedés ellen.

3. A kényelmes és rugalmas működés biztosítja a biztonságot. A Lugao kültéri vákuum-megszakítói manuálisan, elektromosan vagy távolról is működtethetők. Jól látható leválasztásokat biztosítanak, megbízható elektromos leválasztást biztosítva a karbantartás során, anélkül, hogy további leválasztó kapcsolókra lenne szükség, így alkalmassá teszik zárt kapcsolóberendezés nélküli kültéri környezetre is.

4. Rugalmas telepítési lehetőségek, amelyek a kültéri helyzetekhez igazíthatók. A kültéri VCB-k különféle telepítési módokat támogatnak, beleértve az oszlopra szerelt és a padlóra szerelt telepítéseket is, így nincs szükség külön beltéri elosztóhelyiségre. Ez különösen alkalmassá teszi azokat a gyakori üzemeltetést igénylő helyekre.

Összehasonlító táblázat a beltéri és kültéri vákuum-megszakítók közötti alapvető különbségekről

Hogyan válasszuk ki a megfelelő vákuum-megszakítót a projektjéhez?

A VCB kiválasztásakor három kulcsfontosságú szempontra összpontosítson: telepítési környezetre, védelmi követelményekre és karbantartási forgatókönyvekre:

1. Adja meg a telepítési környezet prioritásait. Ha a berendezést zárt térbe, például beltéri kapcsoló- vagy elosztóhelyiségbe telepítik, elegendő egy beltéri VCB, amely alacsonyabb költségeket és jobb kompatibilitást kínál. Kültéri felsővezetékekhez vagy oszlopra szerelt forgatókönyvekhez azonban kültéri VCB-t kell választani; ellenkező esetben a berendezés gyorsan megsérül az eső, páralecsapódás és szennyezés miatt.

2. Mérje fel a környezet súlyosságát. Erősen szennyezett és korrozív környezetekben, például tengerparti területeken és vegyipari parkokban, még a beltéri környezetben is előnyben kell részesíteni a magas védelmi szintű beltéri VCB-ket. Erősen szennyezett kültéri területeken nagy kúszótávolságot és lerakódásgátló kültéri VCB-ket kell választani.

3. Vegye figyelembe a karbantartási igényeket. Távoli kültéri forgatókönyvek esetén előnyben részesítse a kültéri VCB-ket integrált leválasztó kapcsolókkal és karbantartást nem igénylő kialakítással, hogy csökkentse a helyszíni karbantartási nehézségeket. Beltéri forgatókönyvekhez válassza ki a megfelelő beltéri VCB modellt a kapcsolóberendezés konfigurációja alapján.

A több mint 20 éves gyártási tapasztalattal rendelkező gyárként a Lugao Power testreszabott VCB-választási megoldásokat tud nyújtani a projekt feszültségszintje, az aktuális paraméterek és a telepítési környezet alapján, segítve a legmegfelelőbb berendezés kiválasztását.

GYIK: Beltéri vs. kültéri vákuum-megszakító

1. Használhatok beltéri VCB-t kültéren a költségmegtakarítás érdekében?

Ez nem ajánlott. A beltéri vákuum-megszakítókból hiányoznak a kültéri használathoz szükséges tulajdonságok, például esőálló, UV-álló és szennyeződésálló szigetelés. Ez biztonsági kockázatot jelent, és érvényteleníti a garanciát.

2.Működhet-e ugyanaz a VCB modell beltéri és kültéri projektekhez is?

Nem cserélhetők fel. Bár ugyanazt a vákuumtörő technológiát alkalmazzák, mechanikai és szigetelési kialakításukat kifejezetten az adott környezetre szabták. A nem megfelelő típus használata idő előtti károsodáshoz és biztonsági kockázatokhoz vezethet.

3.A kültéri VCB-k karbantartást igényelnek?

A Lugao kültéri vákuum-megszakítóit teljesen zárt szerkezettel tervezték, amely lehetővé teszi az alacsony karbantartást vagy karbantartást nem igénylő működést. A szigetelő állapotának rendszeres szemrevételezése azonban továbbra is javasolt.

4.A beltéri és kültéri VCB-k kiválasztási logikája megegyezik 10 kV és 35 kV esetén?

A logika pontosan ugyanaz, először határozza meg a telepítési környezetet, a kiválasztási elv változatlan marad, függetlenül a feszültségszinttől.

5.Van nagy árkülönbség a két típusú VCB között?

Ugyanazon feszültség- és áramspecifikáció mellett a kültéri VCB-k drágábbak, mint a beltériek. A kültéri modell ugyanis magas időjárásálló szigetelést, teljesen tömített vízálló szerkezetet és vastagabb héjat használ, ami magasabb gyártási és anyagköltségeket eredményez.

Készen áll arra, hogy megtalálja a megfelelő VCB-t projektje számára?

Tekintse meg a Lugao Power részleteitbeltéri vákuum megszakító sorozat

Tekintse meg a Lugao Power részleteitkültéri vákuum megszakító sorozat

Lépjen kapcsolatba a Lugao műszaki csapatával ingyenes projektspecifikus kiválasztási megoldásért és árajánlatért!
