Melyek a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között?

Bevezetés

Az egyfázisú és háromfázisú rendszerek közötti különbségek megértése kritikus lépés a megfelelő kiválasztásánálErőátviteli transzformátorelektromos elosztáshoz, ipari létesítményekhez vagy infrastrukturális projektekhez. A valós alkalmazásokban a transzformátor teljesítménye közvetlenül befolyásolja az energiahatékonyságot, a működési stabilitást, a karbantartási költségeket és a hosszú távú biztonságot. A lakossági villamosenergia-hálózatoktól a nehézipari üzemekig az egyfázisú és a háromfázisú kivitelek közötti választás határozza meg, hogy milyen hatékonyan továbbítják és hasznosítják az elektromos energiát.

A LUGAO POWER CO., LTD.-nél évtizedeket töltöttünk a transzformátorok tervezési, gyártási és tesztelési folyamatainak finomításával. Tapasztalataink azt mutatják, hogy sok beszerzési csapat csak a névleges feszültségre vagy az árra összpontosít, miközben figyelmen kívül hagyja a fáziskonfigurációt, a terhelési viselkedést és az életciklus költségeit. Üzemünkben mindenErőátviteli transzformátoraz általános specifikációk helyett alkalmazásvezérelt követelmények alapján készült.

Tartalomjegyzék

• Mi az egyfázisú teljesítménytranszformátor és hogyan működik?
• Mi az a háromfázisú teljesítménytranszformátor, és miért használják széles körben?
• Melyek a legfontosabb szerkezeti és elektromos különbségek?
• Hogyan hasonlítható össze a teljesítmény, a hatékonyság és a költség a valódi alkalmazásokban?
• Összegzés
• GYIK

Mi az egyfázisú teljesítménytranszformátor és hogyan működik?

EgyfázisúErőátviteli transzformátoregy elektromos eszköz, amelyet egyetlen váltakozó feszültség hullámforma segítségével áramkörök közötti energia átvitelére terveztek. Az elektromágneses indukció elvén működik, átalakítja a feszültségszinteket, miközben fenntartja a frekvencia konzisztenciáját. Az ilyen típusú transzformátorokat széles körben alkalmazzák alacsony és közepes terhelésű környezetben, ahol az elektromos igény stabil, kiszámítható és viszonylag korlátozott.

Mérnöki szempontból az egyfázisú konfiguráció szerkezeti egyszerűséget és működési megbízhatóságot kínál. Üzemünkben ezt a kialakítást általában lakossági elosztóhálózatokhoz, vidéki villamosítási projektekhez, könnyű kereskedelmi épületekhez és segédenergia-rendszerekhez választják, ahol a kompakt méret és a költséghatékonyság elengedhetetlen.

Hogyan működik az egyfázisú teljesítménytranszformátor a gyakorlatban?

Az egyfázisú működési mechanizmusaErőátviteli transzformátoraz áramforráshoz csatlakoztatott primer tekercsre és a terheléshez csatlakoztatott szekunder tekercsre támaszkodik. Amikor váltakozó áram folyik át a primer tekercsen, változó mágneses teret hoz létre a transzformátor magon belül. Ez a mágneses fluxus feszültséget indukál a szekunder tekercsben, amelyet a két tekercs közötti fordulatszám határoz meg.

Tervezési filozófiánk a mágneses stabilitás megőrzésére összpontosít a változó terhelési körülmények között. Üzemünkben a maganyag kiválasztását, a laminálás vastagságát és a tekercselés beállítását gondosan ellenőrzik, hogy csökkentsék az örvényáram-veszteséget, a hiszterézisveszteséget és a hőfeszültséget a hosszú távú működés során.

Tipikus elektromos paraméterek és névleges tartományok

Az egyfázisú transzformátorokat általában meghatározott elektromos határértékeken belül gyártják, amelyek igazodnak az elosztási szintű alkalmazásokhoz. Az alábbiakban a gyakorlati telepítéseknél megfigyelt leggyakoribb műszaki jellemzőket mutatjuk be.

• A névleges feszültség általában 3 kV és 35 kV között van a primer oldalon
• A másodlagos feszültség opciók általában 120 V, 220 V vagy 240 V
• A névleges teljesítmény gyakran 100 kVA alá esik
• Frekvenciakompatibilitás 50 Hz-en vagy 60 Hz-en
• Folyamatos vagy szakaszos munkaciklusokhoz tervezték

Ezek a paraméterek lehetővé teszik az egyfázisú működéstErőátviteli transzformátorhatékonyan teljesíteni ott, ahol szerény és kiegyensúlyozott a kereslet. Mérnökcsapatunk gondoskodik arról, hogy a szigetelési osztály és a termikus határértékek meghaladják a szabványos működési követelményeket a meghosszabbított élettartam érdekében.

Szerkezeti tervezés és anyagi megfontolások

Az egyfázisú transzformátor fizikai felépítése közvetlenül befolyásolja a teljesítményt, a biztonságot és a tartósságot. A többfázisú rendszerekhez képest a szerkezet egyszerűbb, de még mindig precíz gyártást igényel.

• Laminált szilikon acél mag alacsony mágneses veszteségre optimalizálva
• Koncentrikus vagy réteges tekercsszerkezet a stabil feszültségkimenet érdekében
• Beépítési környezettől függően olajos vagy száraz típusú szigetelés
• Kompakt lábnyom oszlopra szerelhető vagy beltéri telepítéshez
• Csökkentett mechanikai igénybevétel rövidzárlati körülmények között

Üzemünkben minden egység méretellenőrzésen és szigetelési ellenállás-vizsgálaton esik át az egyenletes teljesítmény biztosítása érdekében. Gyártási folyamatunk nagy hangsúlyt fektet a mechanikai merevségre, hogy megakadályozzuk a deformációt a szállítás és a telepítés során.

Gyakori alkalmazási forgatókönyvek és használati esetek

Az egyfázisú transzformátorok továbbra is számos áramelosztó rendszer alapvető elemei maradnak. Rugalmasságuk sokféle környezetben lehetővé teszi a telepítést, ahol a háromfázisú rendszerek szükségtelenek vagy nem praktikusak lehetnek.

• Lakónegyedek és lakóparkok
• Vidéki elektromos hálózatok szórt terhelési pontokkal
• Kiskereskedelmi és irodaházak
• Világítási rendszerek és vezérlőáramkörök
• Tartalék és kiegészítő tápegységek

Tapasztalataink azt mutatják, hogy ezekben a forgatókönyvekben egy jól megtervezett egyfázisúErőátviteli transzformátorstabil feszültségszabályozást és minimális karbantartási igényt kínál. Üzemünk korrózióálló bevonatokat és megerősített kapcsokat integrál a kültéri tartósság növelése érdekében.

Előnyök és korlátok a valós működésben

Míg az egyfázisú transzformátorok számos előnnyel járnak, korlátaik megértése ugyanolyan fontos az energiainfrastruktúra tervezésekor.

• Alacsonyabb kezdeti költség a többfázisú rendszerekhez képest
• Egyszerűbb telepítési és bekötési követelmények
• Könnyű csere és rendszerbővítés
• Korlátozott hatékonyság gyorsan változó vagy nagy terhelés mellett
• Kevésbé alkalmas nagy motorokhoz vagy nehézipari berendezésekhez

Mérnökeink a tervezési szakaszban értékelik a terhelési profilokat és a jövőbeli bővítési terveket, hogy biztosítsák a kiválasztott transzformátortípus életképességét az idő múlásával. Üzemünkben a minőségellenőrzés a hőállóságra és a szigetelés öregedési teljesítményére összpontosít, amelyek kritikus tényezők a hosszú távú megbízhatóság szempontjából.

Összefoglalva, egyfázisúErőátviteli transzformátorpraktikus és költséghatékony megoldást jelent az alacsony és közepes energiaelosztáshoz. Ha precízen megtervezték és megfelelő alkalmazásokban alkalmazzák, akkor megbízható teljesítményt nyújt minimális működési bonyolultság mellett.

Mi az a háromfázisú teljesítménytranszformátor, és miért használják széles körben?

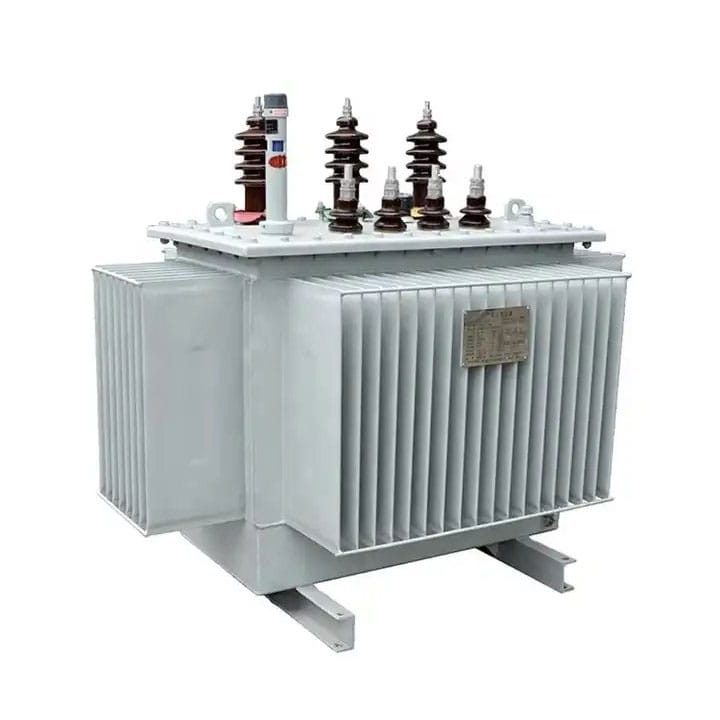

HáromfázisúErőátviteli transzformátora modern elektromos elosztó rendszerek alapvető eszköze, amelyet három váltakozó áram kezelésére terveztek, amelyek 120 fokos fáziskülönbségben vannak egymással. Ez a fáziseltolás folyamatos és kiegyensúlyozott teljesítményleadást tesz lehetővé, így rendkívül hatékony és stabil a közepes és nagy terhelésű alkalmazásokhoz. Az egyfázisú egységekkel ellentétben a háromfázisú transzformátorok elengedhetetlenek az ipari üzemekben, közműhálózatokban, nagy kereskedelmi épületekben és infrastrukturális projektekben, amelyek nagy megbízhatóságot és energiahatékonyságot igényelnek.

Üzemünkben a szigorú működési és biztonsági előírásoknak megfelelő háromfázisú transzformátorok gyártására koncentrálunk. Mérnöki megközelítésünk egyesíti a precíz magkialakítást, a fejlett tekercselési technikákat és a gondos szigetelésválasztást. Ezek a tervezési elemek együttesen biztosítják, hogy minden transzformátor megbízható teljesítményt, minimális energiaveszteséget és hosszú távú tartósságot biztosítson változó terhelési feltételek mellett.

Hogyan működik a háromfázisú transzformátor?

A háromfázisú transzformátor három primer és szekunder tekercskészletből áll, amelyek mindegyike a megfelelő fázishoz van csatlakoztatva. Amikor az áram átfolyik a primer tekercsen, mágneses fluxust hoz létre a laminált magban. Ez a fluxus feszültséget indukál a szekunder tekercsekben a fordulatszámnak megfelelően. A megfelelő fázisbeállítás biztosítja, hogy a háromfázisú kimenet folyamatos és kiegyensúlyozott elektromos áramot biztosítson.

Üzemünkben kiemelt figyelmet fordítunk a mag felépítésére. Gyakran használunk három vagy ötágú szilíciumacél mag konfigurációt, optimalizálva a mágneses fluxus eloszlását, miközben minimalizáljuk az örvényáram és a hiszterézis veszteségeket. Üzemünk precíz tekercsfeszesség-szabályozást és szigetelési rétegezést is végrehajt a hőforrások elkerülése és a dielektromos szilárdság javítása érdekében.

Elektromos és szerkezeti előírások

A háromfázisú transzformátorokat nagyobb kapacitásra és igényesebb alkalmazásokra tervezték, mint az egyfázisú egységek. Az alábbiakban felsoroljuk azokat a legfontosabb műszaki paramétereket, amelyeket általában gyárunkban konfigurálunk:

• Elsődleges névleges feszültség 6 kV-tól 132 kV-ig vagy magasabb, a hálózati követelményektől függően
• Másodlagos feszültség általában 380 V és 11 kV között ipari elosztáshoz
• Teljesítmény 100 kVA-tól több MVA-ig terjed
• Frekvenciakompatibilitás 50 Hz-en vagy 60 Hz-en
• Transzformátoros hűtési típusok: olajos vagy száraz típusú, a környezetvédelmi és biztonsági követelmények szerint választva

Ezek az előírások biztosítják, hogy háromfázisúErőátviteli transzformátorAz egységek nagy és dinamikus terhelési profilokat tudnak fogadni, miközben fenntartják a stabil kimeneti feszültséget és minimalizálják a rendszer veszteségeit.

Mag- és tekercsbeállítási lehetőségek

A háromfázisú transzformátorok rugalmasságot kínálnak a mag és a tekercselés elrendezésében, ami közvetlenül befolyásolja a hatékonyságot, a rövidzárlati teljesítményt és a karbantartási követelményeket. Üzemünk jellemzően a következő kiviteleket használja:

• Csillag (Y) vagy Delta (Δ) csatlakozások primer és szekunder tekercsekhez, a feszültségátalakítási és terheléselosztási igényektől függően
• Háromágú magok szabványos ipari alkalmazásokhoz
• Ötágú magok a jobb mágneses szimmetria és a csökkentett magveszteség érdekében nagy kapacitású egységek esetén
• Réteges vagy tárcsa típusú tekercsek a hőleadás fokozása és a részleges kisülés kockázatának csökkentése érdekében

Olyan szigetelőrendszereket is beépítünk, amelyeket úgy terveztek, hogy ellenálljanak a nagy hő- és elektromos igénybevételnek, meghosszabbítva a transzformátor élettartamát még folyamatos működés esetén is. Mérnöki csapataink a címenLUGAO POWER CO., LTD.hangsúlyozzák a precíz mag és tekercs összeállítást, amely minimalizálja a vibrációt és a zajt, miközben javítja a rendszer általános megbízhatóságát.

Alkalmazások és ipari felhasználási esetek

A háromfázisú transzformátorok kritikusak az olyan alkalmazásokban, amelyek nagy teljesítményt, folyamatos működést és hatékonyságot igényelnek. Gyakori használati esetek háromfázisunkhozErőátviteli transzformátortartalmazza:

• Nehézipari üzemek, beleértve az acél-, vegyipari és gyártó létesítményeket
• Közüzemi áramelosztó hálózatok és alállomások integrációja
• Nagy kereskedelmi komplexumok, adatközpontok és kórházak
• Megújuló energia projektek, például szélerőművek és naperőművek
• Jelentős elektromos terhelésű sokemeletes lakóépületek

Üzemünk személyre szabott megoldásokat kínál minden forgatókönyvhöz, értékelve a terhelési mintákat, a környezeti feltételeket és a jövőbeni bővítési igényeket. Ez biztosítja, hogy minden szállított transzformátor megőrizze a magas hatékonyságot és a hosszú távú működési stabilitást.

Előnyök és szempontok

A háromfázisú transzformátorok számos kulcsfontosságú előnnyel rendelkeznek, amelyek előnyben részesítik őket a nagy igényű alkalmazásokban:

• Magasabb energiahatékonyság és csökkentett réz- és magveszteség kVA-nként
• Folyamatos és kiegyensúlyozott teljesítményáramlás, ideális ipari motorokhoz és nehéz berendezésekhez
• Csökkentett harmonikus torzítás az egyfázisú rendszerekhez képest
• Alacsonyabb működési és karbantartási költségek egységnyi szállított energia tekintetében
• Hosszabb élettartam folyamatos terhelés mellett

Ezek azonban gondos telepítést, bonyolultabb védelmi koordinációt és magasabb kezdeti beruházást igényelnek. Üzemünkben útmutatást és mérnöki támogatást nyújtunk annak biztosítására, hogy ezek a rendszerek megfelelően legyenek telepítve és a teljesítményre optimalizálva legyenek. A megfelelő háromfázis kiválasztásávalErőátviteli transzformátor, ügyfeleink jelentős energiamegtakarítást és üzembiztonságot érhetnek el a rendszer életciklusa során.

Összefoglalva, a háromfázisú transzformátorok nélkülözhetetlenek a modern ipari és kereskedelmi áramelosztáshoz. A LUGAO-nál gyárunk fejlett tervezést, precíz gyártást és szigorú minőség-ellenőrzést integrál annak érdekében, hogy minden egység hatékony, stabil és megbízható teljesítményt nyújtson még a legigényesebb alkalmazásokban is.

Melyek a legfontosabb szerkezeti és elektromos különbségek?

Az egyfázisú és a háromfázisú közötti fő különbségek megértéseErőátviteli transzformátorokkulcsfontosságú az adott alkalmazáshoz megfelelő berendezés kiválasztásához. Bár mindkét típus elektromágneses indukcióval hajtja végre a feszültségátalakítást, szerkezeti konfigurációjuk, elektromos jellemzőik és működési teljesítményük jelentősen eltér egymástól. Üzemünkben mindig nagy hangsúlyt fektetünk arra, hogy a transzformátor tervezése megfeleljen a terhelési követelményeknek, az üzemi környezetnek és a hosszú távú teljesítményelvárásoknak.

Magszerkezeti és tekercselési különbségek

A mag és a tekercs konfigurációja az egyik fő különbség az egyfázisú és a háromfázisú transzformátorok között. Az egyfázisú egységek jellemzően egyszerű laminált maggal rendelkeznek, két tekercseléssel: elsődleges és szekunder. Ezzel szemben a háromfázisú transzformátoroknak három tekercskészletük van, és három vagy ötágú magot használhatnak a fázisok közötti mágneses fluxus kiegyensúlyozására.

• Egyfázisú: egyszerűbb laminált mag, kevesebb tekercselés, kisebb méret
• Háromfázisú: többágú mag az optimális fluxuselosztásért, három primer és szekunder tekercs
• Üzemünk a precíz laminálásra összpontosít, hogy minimalizálja az örvényáram-veszteséget és csökkentse a vibrációt működés közben

Elektromos teljesítmény és teherkezelés

Elektromos szempontból az egyfázisú transzformátorok alacsony és közepes terhelésű alkalmazásokhoz alkalmasak. Megfelelő feszültségszabályozást biztosítanak állandó terhelés mellett, de gyorsan változó vagy kiegyensúlyozatlan terhelés esetén feszültségingadozást tapasztalhatnak. A háromfázisú transzformátorok viszont folyamatos és kiegyensúlyozott teljesítményleadást biztosítanak, így ideálisak ipari motorokhoz, nehézgépekhez és nagy kereskedelmi létesítményekhez.

• Egyfázisú: közepes hatékonyságú, alkalmas lakossági és kiskereskedelmi terhelésekre
• Háromfázisú: nagyobb hatásfok, csökkentett energiaveszteség, alkalmas nagy igényű ipari rendszerekhez
• Üzemünk háromfázisú tervezést végezErőátviteli transzformátormagok és tekercsek a hőteljesítmény optimalizálásához és a feszültség stabilitásának fenntartásához ingadozó terhelések mellett

Méret, súly és telepítési szempontok

Ezen transzformátorok fizikai méretei és beépítési követelményei is eltérőek. Az egyfázisú egységek kompaktak, könnyűek és könnyen szállíthatók, így alkalmasak oszlopra szerelt vagy decentralizált telepítésekre. A háromfázisú transzformátorok nagyobb alapterülettel és nagyobb tömeggel rendelkeznek a további tekercseknek és a maganyagnak köszönhetően, de kiváló teljesítménysűrűséget biztosítanak kVA-nként, és csökkentik a telepítés bonyolultságát a nagy központi rendszerekben.

• Egyfázisú: könnyen telepíthető, minimális szerkezeti alátámasztást igényel
• Háromfázisú: erősebb alapozást és összehangolt vezetékezést igényel, de hatékonyan támogatja a nagyobb terheléseket
• Üzemünk telepítési irányelveket és gyárilag tesztelt konfigurációkat biztosít a biztonságos és megbízható telepítés érdekében

Költség és karbantartás következményei

Fontosak a költségek és a karbantartási szempontok is. Az egyfázisú transzformátorok általában alacsonyabb kezdeti költséggel rendelkeznek, és egyszerűbb a karbantartásuk. Hosszú távú üzemben azonban a háromfázisú transzformátorok alacsonyabb teljes birtoklási költséget kínálnak a nagyobb hatásfok, a kisebb energiaveszteség és a hosszabb szervizintervallum miatt.

• Egyfázisú: alacsonyabb előzetes költség, egyszerűbb az egyes egységek cseréje
• Háromfázisú: magasabb kezdeti beruházás, de idővel alacsonyabb üzemeltetési és karbantartási költségek
• Üzemünk nagy hangsúlyt fektet a robusztus tervezésre és a minőségbiztosításra, hogy minimalizálja a karbantartási igényeket és biztosítsa mindkét típus meghosszabbított élettartamát

Összefoglalva, a legfontosabb szerkezeti és elektromos különbségek az egyfázisú és a háromfázisú közöttErőátviteli transzformátorokhatásfok, teherkezelés, telepítés és költség. A LUGAO POWER CO., LTD.-nél csapatunk alaposan kiértékeli ezeket a tényezőket, biztosítva, hogy minden szállított transzformátor az adott alkalmazáshoz és a hosszú távú teljesítményhez legyen optimalizálva.

Hogyan viszonyul a teljesítmény, a hatékonyság és a költség az alkalmazásokban?

A teljesítmény-összehasonlítás az, ahol a gyakorlati különbségek a legszembetűnőbbek. Az egyfázisú rendszerek feszültségingadozást tapasztalhatnak egyenetlen terhelés mellett, míg a háromfázisú rendszerek egyenletesebb teljesítményáramlást és nagyobb motor hatásfokot biztosítanak.

Hatékonyság és terhelési egyensúly

• A háromfázisú rendszerek egyenletesen osztják el a teljesítményt a fázisok között
• Alacsonyabb réz- és magveszteség kVA-nként
• Jobb kompatibilitás az ipari motorokkal
• Csökkentett harmonikus torzítás

Költségmegfontolások az életciklus során

• Az egyfázisú egységek kezdeti költsége alacsonyabb
• A háromfázisú egységek idővel csökkentik az energiaveszteséget
• A háromfázisú rendszerek kVA-ra jutó karbantartási költsége alacsonyabb
• Hosszabb élettartam folyamatos terhelés mellett

Gyári gyártási adataink megerősítik, hogy egy jól megtervezett háromfázisúErőátviteli transzformátorgyakran kiváló megtérülést biztosít az ipari felhasználók számára. A LUGAO POWER CO., LTD.-nél nem csak a gyártásra összpontosítunk, hanem annak biztosítására, hogy megoldásaink támogassák a fenntartható, méretezhető energiarendszereket.

Összegzés

Az egyfázisú és háromfázisú transzformátorok különböző célokat szolgálnak az elektromos hálózatokon belül. Az egyfázisú kialakítások egyszerűséget és rugalmasságot kínálnak alacsony terhelésű környezetekhez, míg a háromfázisú rendszerek hatékonyságot, stabilitást és méretezhetőséget biztosítanak az igényes alkalmazásokhoz. A jobb kiválasztásaErőátviteli transzformátormegköveteli a terhelési jellemzők, a jövőbeni bővítés és az életciklus költségeinek mély megértését.

A LUGAO POWER CO., LTD.-nél tapasztalatunk, gyártási pontosságunk és minőségellenőrzési rendszereink biztosítják, hogy termékeink megfeleljenek a nemzetközi szabványoknak és a valós működési igényeknek. Üzemünk továbbra is támogatja globális ügyfeleit testreszabott transzformátormegoldásokkal, amelyeket a megbízhatóság és a hosszú távú teljesítmény érdekében terveztek.

Ha új projektet tervez, vagy meglévő rendszert korszerűsít, műszaki csapatunk készen áll, hogy professzionális javaslatokkal és személyre szabott megoldásokkal támogassa Önt.Vegye fel velünk a kapcsolatotma, hogy megvitassuk, hogyan fejlesztheti szakértelmünk az Ön energiainfrastruktúráját.

GYIK

1. kérdés: Mik a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között a hatékonyság szempontjából?

A háromfázisú transzformátorok általában hatékonyabbak, mivel folyamatos teljesítményt adnak le, és csökkentik a teljesítményegységenkénti energiaveszteséget, különösen nagy terhelés mellett.

2. kérdés: Melyek a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között ipari alkalmazásokhoz?

Az ipari alkalmazások jobban profitálnak a háromfázisú transzformátorokból a jobb motorteljesítmény, a terheléselosztás és az idő múlásával alacsonyabb működési költségek miatt.

3. kérdés: Melyek a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között a karbantartási követelmények tekintetében?

Az egyfázisú rendszerek egyszerűbb egyedi cserét tesznek lehetővé, míg a háromfázisú rendszerek strukturáltabb karbantartást igényelnek, de hosszabb szervizintervallumot kínálnak.

4. kérdés: Melyek a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között a telepítés rugalmasságában?

Az egyfázisú egységek könnyebben telepíthetők szűk vagy decentralizált helyekre, míg a háromfázisú transzformátorokat a központi áramelosztásra optimalizálták.

5. kérdés: Mik a legfontosabb különbségek az egyfázisú és a háromfázisú teljesítménytranszformátorok között a hosszú távú költségek tekintetében?

Bár a háromfázisú transzformátorok kezdeti költsége magasabb, általában alacsonyabb összköltséget biztosítanak a jobb hatékonyság és tartósság miatt.
