Melyek az XL-21 áramelosztó szekrény szerkezeti jellemzői és karbantartási módjai?

Szerkezeti jellemzők

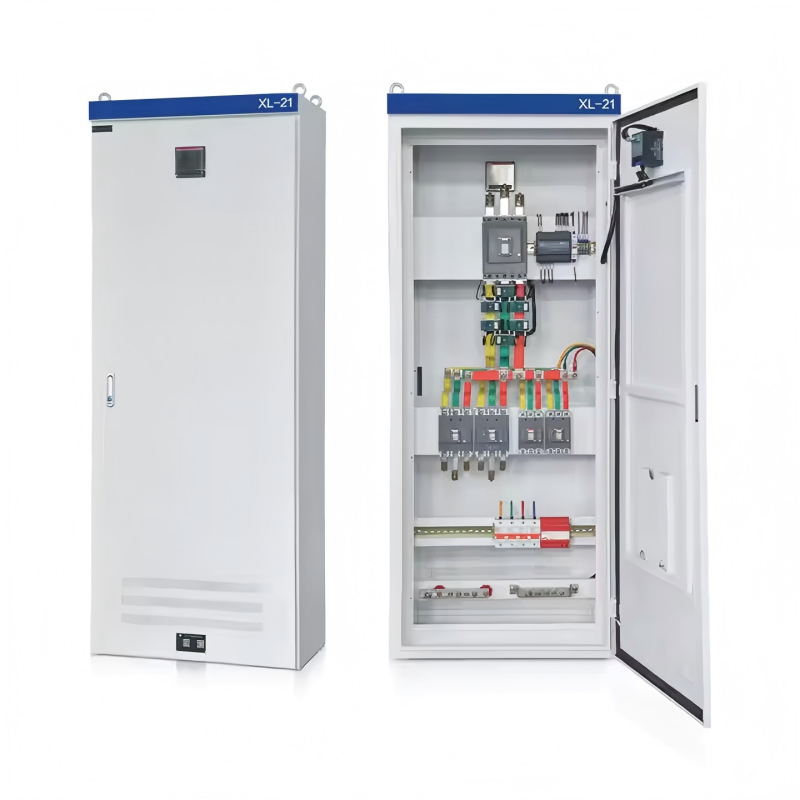

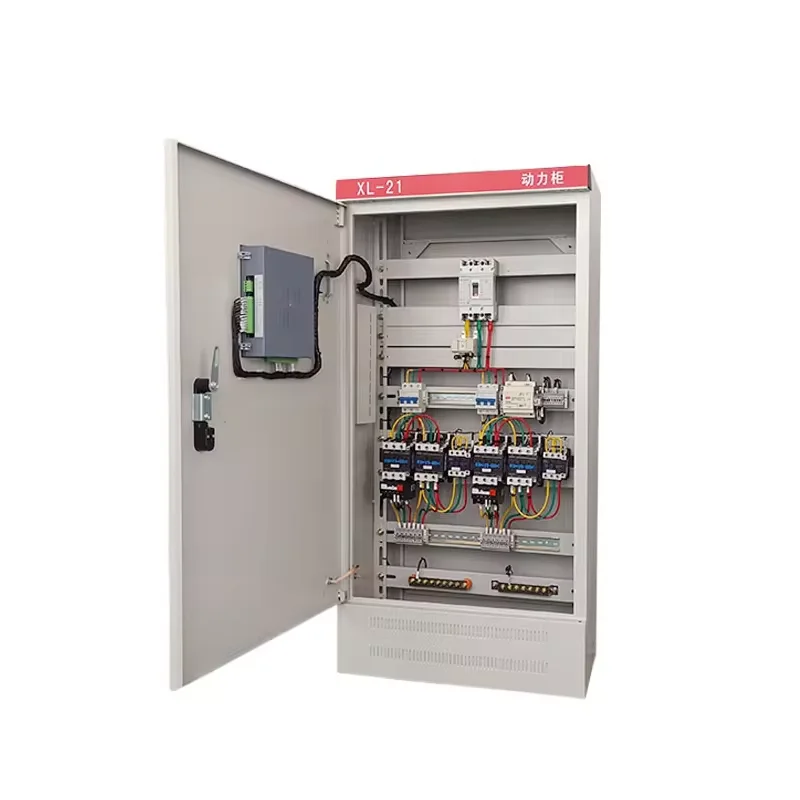

Az XL-21 kisfeszültségű áramelosztó szekrény elsősorban ipari és bányászati ​​vállalkozások áramelosztására szolgál, háromfázisú, háromvezetékes és háromfázisú, négyvezetékes rendszerekkel 50 Hz-ig terjedő váltakozó áramú frekvenciával és 500 V-ig terjedő feszültséggel, valamint elektromos világításra. Ez egy hajlított acéllemezekből készült zárt burkolat. A késkapcsoló működtető fogantyúja a jobb felső elülső oszlopon található, és biztosítja az áramellátást. Az elosztó panelre egy voltmérő van felszerelve, amely jelzi a gyűjtősín feszültségét. Az elülső ajtó szabaddá teszi az összes belső alkatrészt az egyszerű ellenőrzés és karbantartás érdekében. Ez az elosztószekrény a legkorszerűbb alkatrészeket használja fel, ami kompakt kialakítást, egyszerű karbantartást és rugalmas bekötési konfigurációkat eredményez. A légkapcsolókon és a rövidzárlat elleni biztosítékokon kívül a szekrény kontaktorokat és hőreléket is tartalmaz. Az első ajtón gombok és visszajelző lámpák találhatók.

Használat és karbantartás

• A beszerelés vagy nagyjavítás után, valamint az üzembe helyezés előtt az áramelosztó dobozt a következő ellenőrzéseknek és teszteknek kell alávetni (a nagyjavítás utáni ellenőrzések és vizsgálatok a nagyjavítás jellegétől függenek).

• Ellenőrizze, hogy az áramelosztó dobozba szerelt elektromos berendezések és másodlagos vezetékek megfelelnek-e a rajz követelményeinek.

• Ellenőrizze, hogy az üzemeltetéshez használt késkapcsolók és megszakítók rugalmasak és nem ragadnak-e be.

• Ellenőrizze, hogy az elektromos berendezés jó érintkezésben van-e, és megfelel-e a tervezett működési követelményeknek.

• Ellenőrizze, hogy az áramelosztó dobozban nincsenek-e idegen tárgyak, és hogy az alkatrészeket rögzítő csavarok nem lazultak-e meg.

Működési környezet

• Környezeti hőmérséklet: -50°C és +40°C között, az átlaghőmérséklet 24 órán keresztül nem haladja meg a +36°C-ot;

• Magasság: legfeljebb 2000 m;

• Relatív páratartalom: +40°C környezeti páratartalom mellett nem haladja meg az 50%-ot;

                             Alacsonyabb páratartalom esetén magasabb relatív páratartalom megengedett (pl. 90% +20°C-on), és mérsékelt páralecsapódás megengedett a hőmérséklet-ingadozások figyelembevétele érdekében.

• A készüléket a függőlegeshez képest legfeljebb 5°-os dőléssel kell felszerelni. A készüléket erős vibrációtól, ütéstől és korróziótól mentes helyre kell felszerelni.
