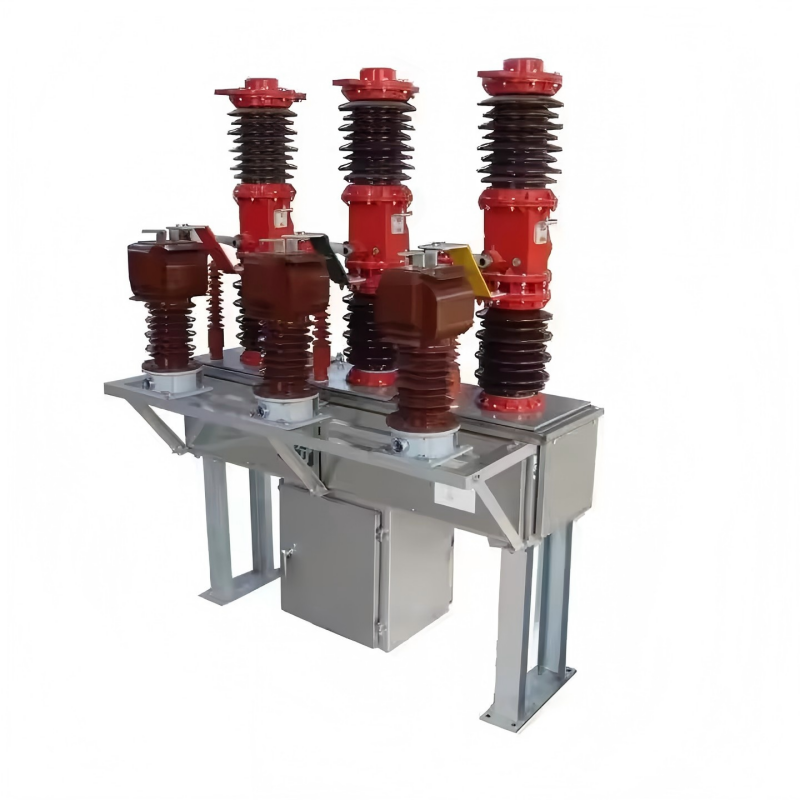

Kültéri kén hexafluorid vákuum -megszakító

A kén-hexafluorid megszakító egy nagyfeszültségű kapcsolóberendezés, amelyet széles körben használnak az energiarendszerekben. A kén-hexafluorid gázt íves oltó- és szigetelő tápközegként használja, kiváló ív oltási teljesítményt és elektromos szigetelési szilárdságot, és széles körben használják közepes és nagy feszültségű 35 kV ~ 550 kV-os és rendkívül magas feszültségű 800 kV-os kültéri energiarendszerekben.

Először beszéljünk az alkalmazásáról. Használható a generátor beállítási kimeneti váltásához és az erőművekben történő védelemhez, a nagyfeszültségű átviteli vezetékek és a transzformátorok védelméhez az alállomásokban, valamint az ipari energiarendszerek nagy és nagyfeszültségű motorjainak védelme.

Szerkezete több részből áll. Közülük a megszakító test, például mozgó és statikus érintkezők, ív oltó kamrák, vezetőképes rudak stb. Vannak működési mechanizmusok is, például a tavaszi működési mechanizmusok és a hidraulikus működési mechanizmusok, amelyeket általában az érintkezők megnyitására és bezárására használnak. A gázszigetelő rendszer lefedi az SF6 gáz töltő-, kisülési és helyreállítási eszközeit. A vezérlő- és védelmi rendszer képes megvalósítani a távirányítót és a hibavédelmet.

A munka alapelve szempontjából számos lépés van a bezárás, a kinyitás és az ív oltására. A megszakító bezárásakor a működési mechanizmus a mozgó érintkezőt mozgatja, hogy a statikus érintkezés felé mozogjon, hogy egy útvonalat képezzen. A megszakító kinyitásakor a mozgó érintkezést el kell választani a statikus érintkezéstől, hogy ívet hozzon létre. Az ív oltási eljárása során az SF6 gáz a magas hőmérsékletű ív hatására bomlik, és számos töltött részecske ütközött az ív semleges részecskéivel, csökkentve az ionizációs fokát és felgyorsítva az ív oltását.

A jellemzők szintén nagyon jelentősek. Az SF6 -gáz ív oltási képessége körülbelül 100 -szoros, és a szigetelési szilárdság körülbelül 2,5 -szerese a levegőé. Ez lehetővé teszi a megszakító számára, hogy kis mennyiségben elérje a nagyfeszültségű és nagy áramszüneti kapacitást. Az érintkezők és az ív oltó kamrák ésszerű kialakítása csökkenti a karbantartási munkaterhelést és hosszú élettartamú.

Röviden: kiváló teljesítményével és széles körű alkalmazásával a kültéri kén hexafluorid megszakítók fontos helyzetben vannak a modern energiarendszerekben. A jövőben várhatóan nagyobb fejlesztési hely lesz az intelligencia és a környezetvédelem szempontjából, és az egyik nélkülözhetetlen kulcsfontosságú berendezés lesz. A kültéri kén hexafluorid-megszakítóknak számos modellje és specifikációja van (például középre szerelt, tartály típusú stb.).A részletekért kérjük, ellenőrizze a termék részleteit.
