A nagyfeszültségű energiarendszer-SF6 megszakító magja

Áttekintés

Az SF6 megszakító egy nagyfeszültségű kapcsolóberendezés, amely kén-hexafluorid (SF6) gázt használ ív oltásként és szigetelő tápközegként. A nagyfeszültségű energiahálózat magjának nevezik. Egyedülálló ív oltási képességével és stabil hatékonyságával széles körben használják különféle energiarendszerekben, valamint az átviteli és elosztóhálózatokban. Ez egy kulcsfontosságú berendezés az elektromos hálózat biztonságos működésének biztosításához. Elsősorban nagyfeszültségre oszlik a 72,5 kV -os és a magasabb feszültségre, és a közepes feszültség 3,6kv ~ 72,5 kV. Az SF6 megszakító alapvető funkciója az, hogy gyorsan megszakítja a hibaáramot, és megvédje az elektromos hálózati berendezéseket a rövidzárlattól vagy a túlterheléstől.

一. Mi az SF6 megszakító?

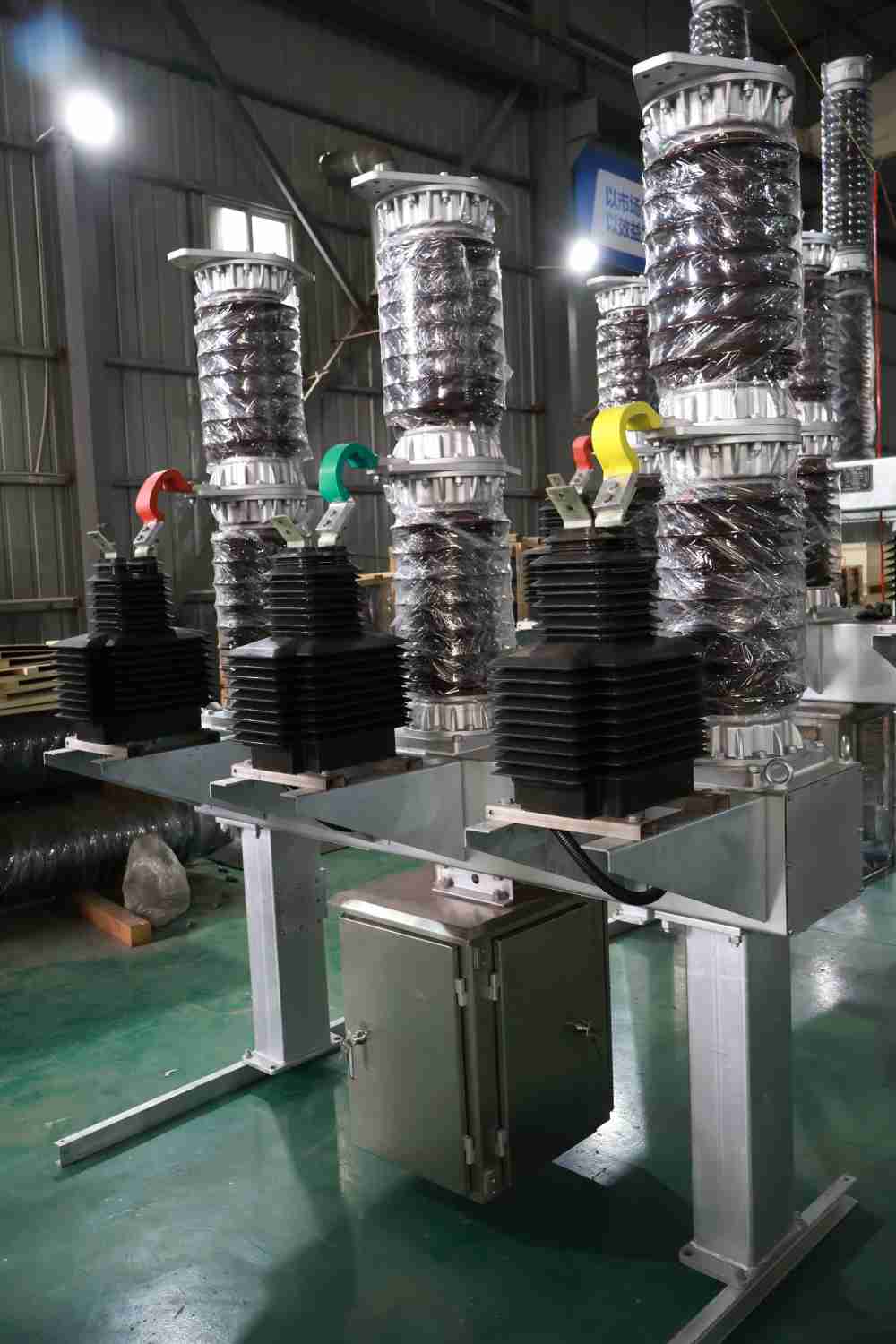

Az SF6 CIRUCT BREAPER egy nagyfeszültségű kapcsolóberendezés, amely kén-hexafluorid (SF6) gázt használ szigetelő és ív-kialakító közegként. Elsősorban az áramkörökben (például rövidzárlatok vagy túlterhelések) hibás áramlások gyors levágására használják, hogy megakadályozzák az energiahálózat -berendezések károsodását. Működési feszültségtartománya 3,6 kV-tól 800 kV-ig terjed, és széles körben használják közepes feszültségű, nagyfeszültségű és rendkívül magas feszültségű energiarendszerekben.

二. Hogyan működik az SF6 megszakító?

1. alapelv: Az SF6 -gáz szerepe

Szigetelő táptalaj: Az SF6 -gáz szigetelési szilárdsága 2-3 -szoros, amely hatékonyan képes izolálni az élő alkatrészeket nagy feszültség körülmények között.

ARC oltó táptalaj: Az SF6 molekulák erős elektronegativitással rendelkeznek, és gyorsan felszívhatják az ív energiáját a mikrosekundumos ív oltás elérése érdekében.

Stabilitás: Az ív magas hőmérsékleten történő bomlása után az SF6 gáz 99% -a gyorsan rekombinálható maradék szennyező anyagok nélkül.

2. Az ív eloltásának teljes folyamata

Kapcsolat elválasztása: A hibaáram kiváltja a megszakítót a működéshez, és az érintkezőket gyorsan elválasztják, és ívet generálnak.

Gázkompresszió: A működési mechanizmus vezet a dugattyút, hogy összenyomja az SF6 gázt, és nagysebességű légáramot képez az ív felé, hogy csökkentse az ionizáció mértékét.

Energiaelnyelés: Az SF6 molekulák szabad elektronokat rögzítenek, elnyomják az ív folytatását, az ív gyorsan eloltását és az áram leválasztását elérni.

Szigetelés visszanyerése: Az ív eloltása után az SF6 gáz azonnal helyreállítja a szigetelési szilárdságot, hogy megakadályozza az ív uralkodását, és biztosítsa, hogy az áramkör teljesen leválasztható legyen.

三. Az SF6 megszakító alapszerkezete és alkotóelemei

1. ív oltó kamra

Anyag: Magas hőmérsékleten ellenálló kerámia vagy epoxi gyanta.

Tervezés: Sűrített gáztípus (egynyomású és kettős nyomás) vagy önenergia ív oltószerkezete, amely alkalmas a különböző áramszintre.

2. Gázrendszer

Gázkamra: SF6 gázzal töltött lezárt üreg (névleges nyomás 0,4 ~ 0,6 mPa).

Nyomásfigyelés: A sűrűség -relé valós időben figyeli a gáznyomást, és kizárja a zárolási vagy riasztási jelet.

3. Működési mechanizmus

Tavaszi energiatároló mechanizmus: Gazdasági és megbízható, közepes feszültségrendszerhez.

Hidraulikus/pneumatikus mechanizmus: nagy kimeneti nyomaték, amelyet nagyfeszültségű és nagy kapacitású megszakítókhoz használnak.

Intelligens elektromos mechanizmus: Integrált érzékelő, Támogassa a távoli nyílást és a záró vezérlést.

4.

Porcelán oszlop típusa: Szabványos tervezés, erős szennyezésgátló képesség.

Kompozit szigetelő típusa: A szilikon gumi dzseki csökkenti a súlyt és jobb robbanásbiztos teljesítményt nyújt.

四. Az SF6 megszakítók előnyei

1. szuper erős törési kapacitás: A rövidzárlati áramot akár 80 ka-ig is meg lehet vágni, messze meghaladva a szokásos vákuummegszakítókat.

2. Szuper hosszú mechanikai élet: A mechanikai élettartam akár 10 000 műveletig, és képes megfelelni a 2000 teljes kapacitású törésnek, karbantartásmentes ciklusról 20 évig.

3. Kompakt kialakítás: Az SF6 magas szigetelése 40% -kal kisebb, mint a levegőben szigetelt megszakítók, az alállomás megtakarítását.

4. Szuper erős alkalmazkodóképesség: A teljesen lezárt szerkezet stabilan működhet -30 ° C -os - +40 ° C -ban, magas páratartalom vagy poros környezetben. Karbantartásmentes ciklus akár 20 évig.

五. Az SF6 megszakítók jövőbeli technológiai innovációja

1. SF6 alternatívák

Vegyes gáz: SF6/N₂ vagy SF6/CF4 vegyes gáz, csökkentve az SF6 -fogyasztást és a GWP -t 30%~ 50%-kal.

2. SF6-mentes alternatívák:

Száraz légköri megszakító: Kereskedve a közepes feszültség mezőben (≤40,5 kV), GWP = 0.

Vákuum-megszakító + környezetbarát gáz: Fejlesztés alatt a nagyfeszültségű mezőben (például C5-FK gáz).

3. Helyreállítási és regenerációs technológia

SF6 helyreállítási eszköz: A ≥99,9% tisztaságú gáz újrahasznosítható a működési és karbantartási költségek csökkentése érdekében.

Bomlási kezelés: A magas hőmérsékletű ív- vagy plazma technológia az SF6-ot ártalmatlan kén- és fluoridká bontja.

4. Intelligens frissítés

Feltétel-megfigyelő rendszer: A beépített érzékelők figyelemmel kísérik a gáz sűrűségét, az érintkezés kopását, a mechanikai rezgést és a prediktív karbantartást.

六. Az SF6 megszakítók alkalmazási forgatókönyvei

Nagyfeszültségű átviteli hálózat: 500 kV-ban és az alállomásokon használják a transzformátorok és az átviteli vezetékek védelmére.

Városi villamosenergia -hálózat: integrálva a GIS -be (gázszigetelt kapcsolóberendezések), korlátozott helyű városi alállomásokhoz.

Új energiaerőállomás: Booster állomás erőművek és fotovoltaikus erőművek számára, ellenállva a gyakori induló-stop műveleteknek.

Ipari energiarendszer: Bejövő vonalvédelem nagy áramú terhelések, például acélüzemek és kémiai növények számára.

Következtetés

Az SF6 megszakítók a jelenlegi nagyfeszültségű energiarendszerek alapvédő eszközei hatékony törési kapacitásuk miatt. A jövőben az iparág felgyorsítja a környezetbarát technológiákra való átmenetet. A technológia fejlesztésével biztonságosabb és tisztább gázok merülnek fel.Lugao Power Co., Ltd.Kombinálja a teljesítményt a környezetvédelemmel, és aktívan átfogja az innovációt, hogy megfeleljen az energiaátalakítás kihívásainak és lehetőségeinek. Válassza a Lugao lehetőséget, hogy testreszabott SF6 megszakító megoldásokat kapjon, hogy hatékony, megbízható és fenntartható védelmet biztosítson az energiarendszer számára!
