GW4 sorozatú 220kv kültéri terhelésmegszakító leválasztó kapcsoló

A LUGAO GW4 sorozatú 220 kv-os kültéri terhelésmegszakító kapcsolói kétoszlopos, vízszintes forgó szakaszolók, amelyek kültéri környezetre is alkalmasak, nagy mechanikai szilárdsággal és kiváló korrózióállósággal rendelkeznek. Ezeket a 220 kV-os szakaszolókat elsősorban alállomások nagyfeszültségű oldali leválasztására használják. Az ellenőrzés vagy karbantartás során a szakaszoló légszigetelt törést hoz létre, biztosítva a leválasztott berendezés fizikai elválasztását a feszültség alatt álló rendszertől. Biztonsági reteszeléshez földelőkapcsolóval is használhatók.

Modell:GW4

Kérdés küldése

termékleírás

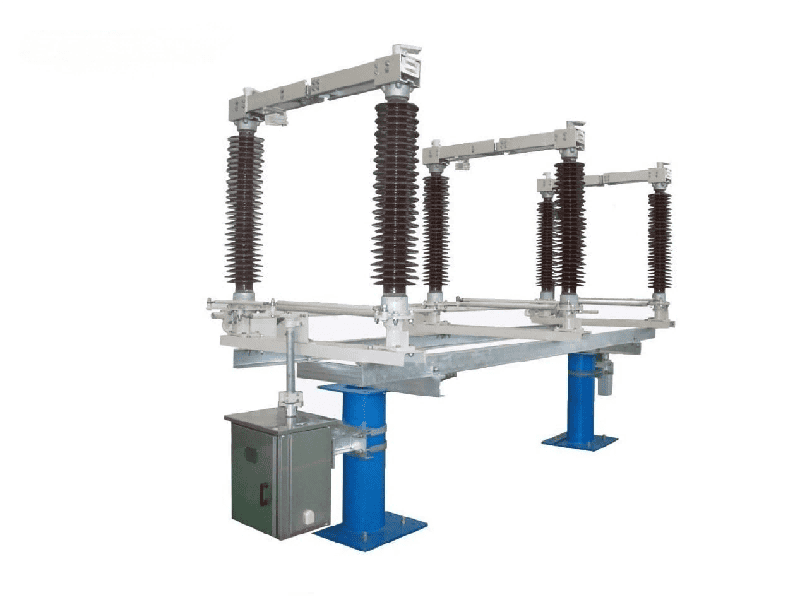

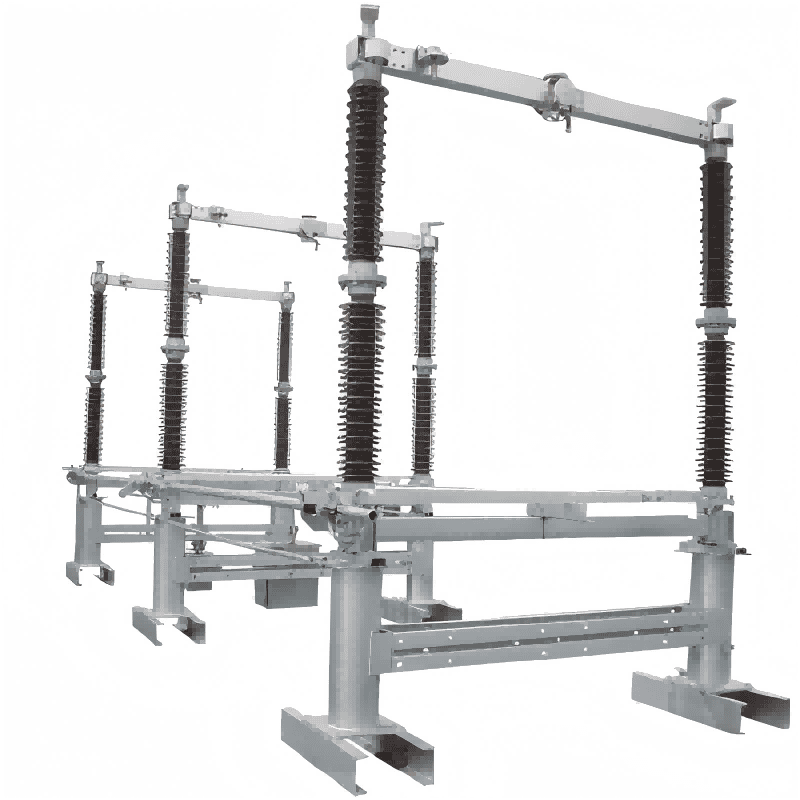

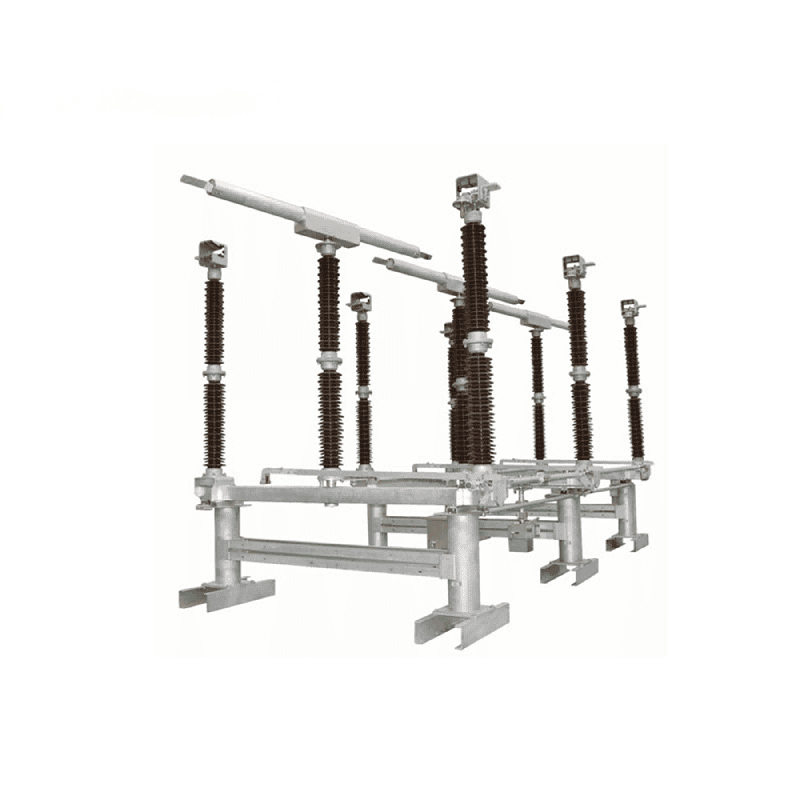

A Lugao GW4 kétoszlopos vízszintes forgó szakaszolója fázisonként két szigetelő oszlopot tartalmaz, mindegyik tetején egy vezető rúd van. Egy működtető mechanizmus forgatja a szigetelő oszlopokat, meghajtva a vezető rudat a megszakító nyitásához és zárásához. Földelő kapcsolók hozzáadása az alap mindkét oldalához a Lugao-val tárgyalható. Az érintkezők hajlított rézlemezekből készülnek, és a vezető rúddal vannak összeszerelve az egyszerű karbantartás és csere érdekében. Kültéri használatra alkalmas, az acél felülete tűzihorganyzott a korrózióállóság érdekében, így biztosítva a hosszú távú működést kedvezőtlen időjárási körülmények között is. A vezetőképes rúd könnyű alumíniumötvözetből készült, nagy hőelvezetési területet és nagy szilárdságot kínál.

A GW4 sorozatú 220kv kültéri terhelésmegszakító leválasztó kapcsoló többféle feszültséggel kapható. Kérjük, forduljon a Lugaohoz az adott alkalmazáshoz megfelelő konfigurációért.

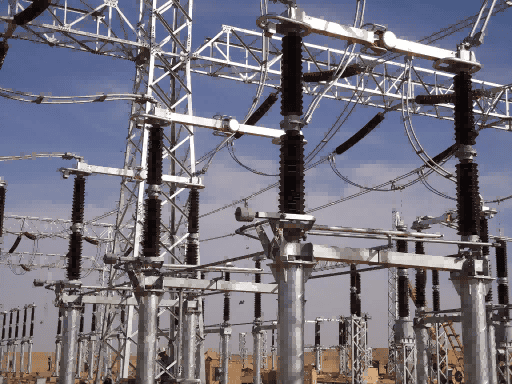

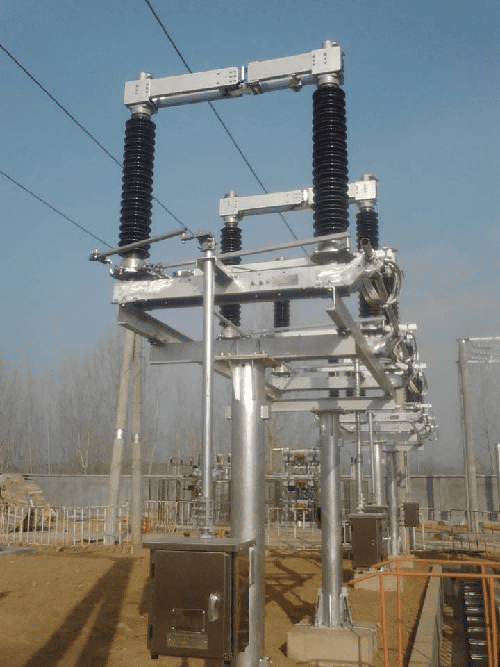

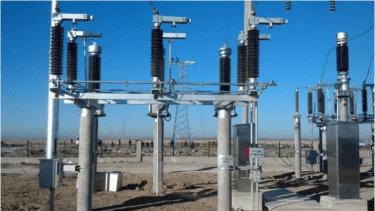

Használati forgatókönyvek

Műszaki paraméterek

	Egység	GW4-126	GW4-145	GW4-252	GW4-420
Névleges feszültség	KV	126	145	252	420
Névleges frekvencia	Hz	50	50\60	50\60	50\60
Névleges áram	A	1250-4000	1250-4000	1250-4000	1250-4000
Névleges rövid idejű ellenállási áram és időtartam	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Névleges csúcsellenállási áram	KA	80-125	80-125	80-160	80-160
