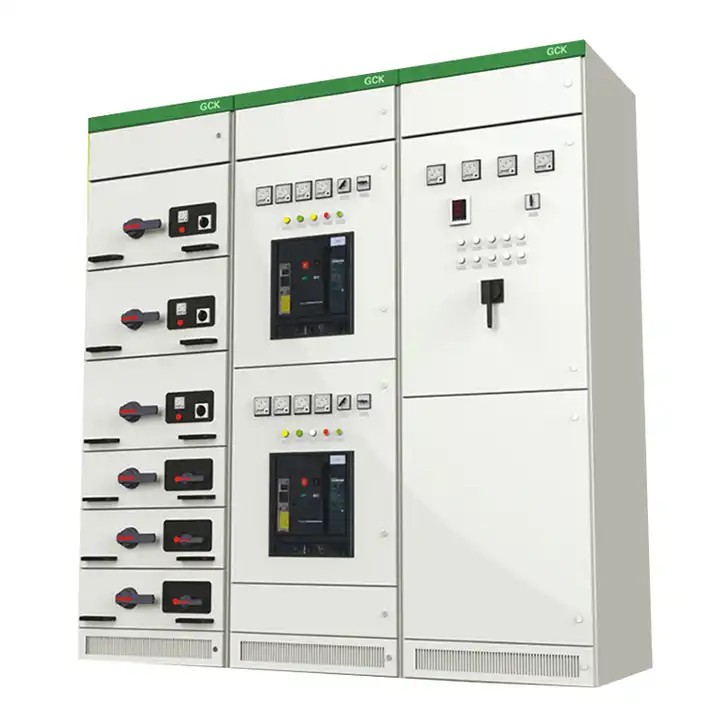

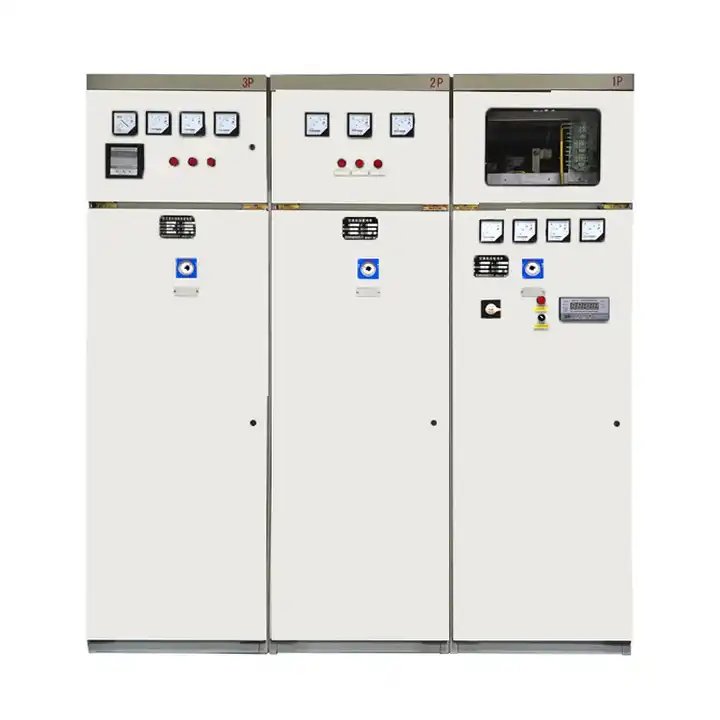

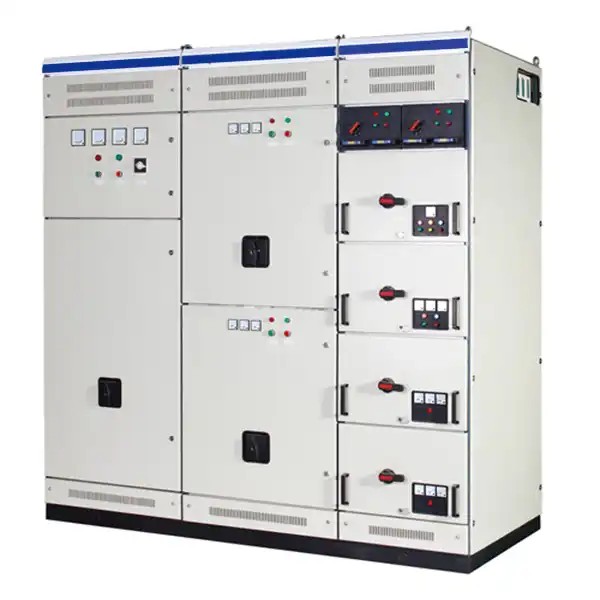

380V alacsony feszültségű kapcsolóberendezés Fix kapcsolókészülék panel

A Lugao egy 380 V-os alacsony feszültségű kapcsolóberendezések fix kapcsolóberendezés-panel beszállítója. A kisfeszültségű kapcsolóberendezések szokásos szekrényes formájúak, 8 MF-es, helyi hegesztéssel összeszerelt hidegen hajlító acélból készült kerettel, 20 rögzítőlyukkal, és az általános együttható magas.

Figyelembe véve a kisfeszültségű kapcsolóberendezések működésének hőelvezetési problémáit, a szekrény felső és alsó végén több sugárzó rés található, a hő a szekrényben lévő elektromos alkatrészek felmelegedésekor megemelkedik, majd a felső nyíláson keresztül kisül.                      A hideg levegő pedig folyamatosan bejut a bárkába az alsó résen keresztül, amely természetes légcsatornát képez a hőelvezetés céljának elérése érdekében.

A kisfeszültségű kapcsolóberendezést a modern ipari termékforma szerint tervezték, a szekrénytest aranymetszetű tervezési módszerével és az egyes részek vágási méretével, széppé és újszerűvé téve a szekrényt.

A szekrény kisfeszültségű kapcsolószerkezetének teteje szükség esetén szétszedhető, így kényelmessé válik a főgyűjtősín helyszíni összeszerelése és beállítása.                      A szekrény tetején négy sarokgyűrű található, amelyek emelésre és szállításra szolgálnak.

A védelmi fokozatú kisfeszültségű kapcsolókészülék IP30-as, és az ügyfél igényei szerint is gyártható.

380 V alacsony feszültségű kapcsolóberendezés Fix kapcsolóberendezés panel működési környezet

Alkalmas közösségek, bevásárlóközpontok, iskolák, szupermarketek, alállomások, ipari vállalkozások és más áramfelhasználók számára, AC 50Hz, névleges feszültség 400V, 690V, névleges áram 1000 ~ 3150A áramelosztó rendszer, áram átalakítására, elosztására és vezérlő eszközre. a villamosenergia-, világítás- és áramelosztó berendezésekről.

380 V-os kisfeszültségű kapcsolóberendezés Fix kapcsolókészülék panel jellemzői

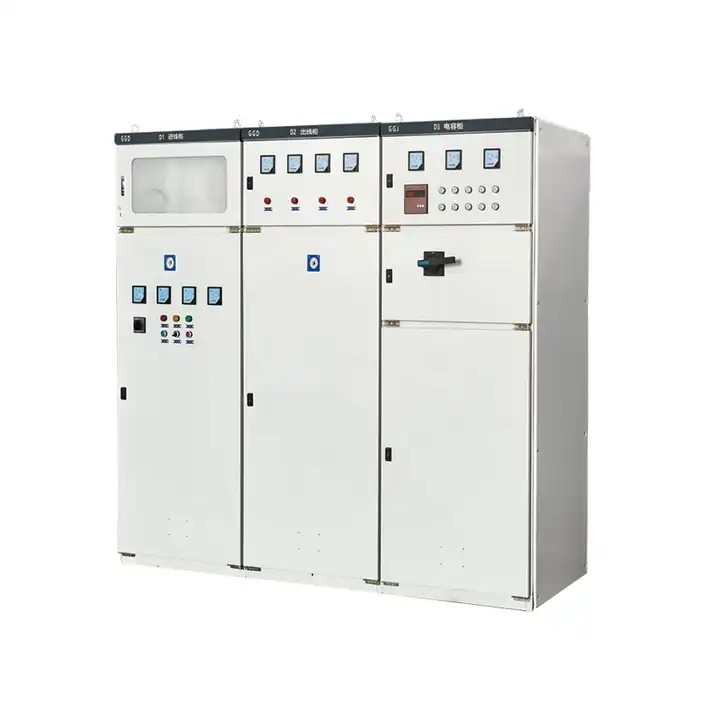

A GGD AC LV rögzített típusú kapcsolóberendezés teste univerzális szekrénytípust alkalmaz. A vázat 8MF hideghajlító rúdacélból alkatrészhegesztéssel szerelik össze, a vázelemeket és a speciális illeszkedő elemeket a rúd hegyes manufaktúra párosítja a szekrény pontosságának és minőségének biztosítása érdekében. Az univerzális szekrény alkatrészei a madule elv szerint lettek megtervezve, 20 modulusos rögzítőlyukkal és magas univerzális együtthatóval.2. Teljes mértékben a szekrény működése közbeni hőelvezetésre tekintettel. A szekrény mindkét végébe különböző mennyiségű hőlevezető nyílások vannak beépítve.3. A modern ipari termékek formatervezésére vonatkozó követelményeknek megfelelően az arany középút módszerének alkalmazása a szekrény körvonalának és az egyes részek elválasztási méreteinek megtervezéséhez, hogy az egész szekrény szép és tisztességes legyen4. A szekrénykapu forgástengely típusú mozgatható pánttal van összekötve kerettel. Kényelmes beszereléssel és szétszereléssel. Egy rögzítési típusú gumiszalag a kapu élhajtásába van beállítva. A kapu és a keret közötti reszelőrúd bizonyos nyomólökettel rendelkezik a kapu zárásakor. t megakadályozhatja, hogy a kapu közvetlenül a szekrénybe ütközzen, és javítja a kapu védelmi fokozatát.5. Csatlakoztassa a mérőkapu garnitúrát elektromosan! alkatrészek kerettel többszálú lágy rézhuzallal. Kösse össze a rögzítőelemeket a szekrény belsejében a kerettel recézett csavarokkal. Az egész szekrény teljes védőáramkört alkot. 6. A szekrény felső burkolata szükség esetén szétszerelhető az összeszerelés és a fő busz beállításának kényelme érdekében bar atsite A szekrény négy négyzete hevederrel van beállítva az emeléshez és szállításhoz.7. A szekrény védelmi fokozata: P30. A felhasználó a környezetvédelmi követelményeknek megfelelően P20-IP40 között választhat.

380V alacsony feszültségű kapcsolóberendezés rögzített kapcsolóberendezés panel specifikációja

380V alacsony feszültségű kapcsolóberendezés Fix kapcsolóberendezés panel jellemzői
