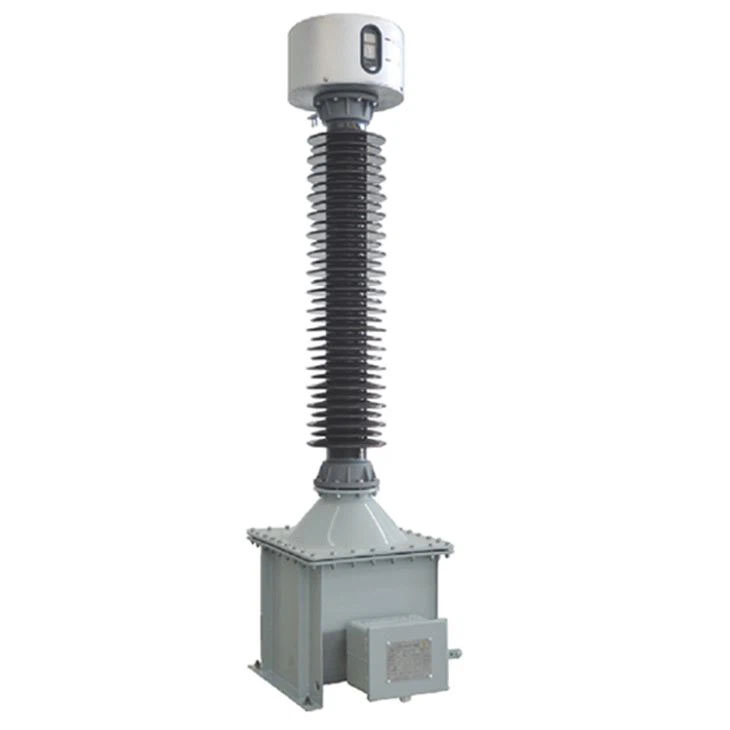

A Liugao 15 éves szakmai tapasztalattal rendelkező feszültségtranszformátor gyártó. Ezt a feszültségváltót az IEC 61869-1/3 szabvány alapján tervezték és gyártották. A 220 kV-os induktív feszültségtranszformátor kulcsrakész alállomási használatra készült, a kültéri névleges elosztási osztályú induktív feszültségtranszformátorok kompakt, egyfázisú kialakításúak, és a fázis és a föld (egyetlen átvezetés) közötti összeköttetésre szolgálnak, hogy kritikus feszültségmérési információkat biztosítsanak. A konstrukció hermetikus tömítése az olaj feletti gázpárnával történik, amely megakadályozza a nedvességgel terhelt külső levegő szabad belélegzését.
A Liugao egy feszültségváltó beszállító 15 éves szakmai tapasztalattal
A Liugao Kína híres védjegye.
Feszültségtranszformátorunkat az IEC 61869-1/3 szabvány alapján terveztük és gyártjuk. A 220 kV-os induktív feszültségtranszformátor kulcsrakész alállomási használatra készült, a kültéri névleges elosztási osztályú induktív feszültségtranszformátorok kompakt, egyfázisú kialakításúak, és a fázis és a föld (egyetlen átvezetés) közötti összeköttetésre szolgálnak, hogy kritikus feszültségmérési információkat biztosítsanak. A konstrukció hermetikus tömítése az olaj feletti gázpárnával történik, amely megakadályozza a nedvességgel terhelt külső levegő szabad belélegzését.
A telepítési magasság nem haladja meg a 2000 métert
Környezeti hőmérséklet: -5°C-40°C; Az átlaghőmérséklet nem haladja meg a +35°C-ot
A telepítés helyének száraznak és szellőzőnek kell lennie; A levegő relatív páratartalma nem haladja meg a 80%-ot, és a környezetében nincs agresszív robbanóanyag.
Ez egy olaj/papír szigetelő szerkezet. A fő szigetelés nagyfeszültségű kábelpapírral van feltekercselve, és több feszültségosztó kondenzátor képernyőt helyeznek el az elsődleges szigetelésben, ami javíthatja az elektromos téreloszlást és csökkentheti a feszültségtranszformátorolajjal elmerített szigetelőanyag fogyasztását vákuum alatti kiszárítás után. Előnyei a szigetelés stabil és megbízható teljesítménye. gazdag üzemeltetési tapasztalat, hosszú szolgáltatási idő. A feszültségtranszformátorolaj tökéletes folyékonysági teljesítménye jó a hőelvezetéshez, valamint önvisszaállító képességgel rendelkezik a légbuborék okozta részleges kisülés meghibásodása esetén
és por.
A tetejére hermetikusan záródó, rozsdamentes acélból készült membránok kerültek, amelyek megvédik a feszültségváltó olajat a nedvességtől és meghosszabbítják az élettartamot. A fújtatón olajszint-mérő is található, amely az olajmennyiség változását figyeli. Az alján egy többfunkciós olajleeresztő szelep található, ami kényelmesebbé teszi az olajmintavételt, -leeresztést. Az áramarány könnyen állítható a csatlakozólemez soros vagy párhuzamos csatlakozásra cserélésével.
Minden elfogadott szigetelő alkatrész környezetvédelmi anyag A másodlagos sorkapocs epoxi öntvényből készül, így a tömítési teljesítmény megbízhatóbb.
Az alap szórófestést vagy tűzi horganyzást használ, ami nagyfokú korrózióállóságot biztosít.
A rögzítőelemek és a névtábla rozsdamentes acélból készült
termék név | 220kV feszültség transzformátor |
Eredet | Dalian, CN (szárazföld) |
Fázis | Egyetlen |
Tekercs szerkezete | Toroidális |
Tekercs száma | január 4 |
Szín | Barna/szürke |
Frekvencia | 50/60Hz |
Tanúsítvány | ASTA/CTQC/IEC/SGS/ISO9001 |
Csomag | Fából készült karton |
Szállítási idő: | 30 nap |
Névleges primer feszültség, kV | 220 vagy 230/√3 | ||
A berendezés legmagasabb feszültsége, kV | 245/252 | ||
Névleges frekvencia, Hz | 50;60 | ||
Névleges teljesítmény-frekvencia-ellenállási feszültség, kV | 460 | ||
Névleges villámimpulzusfeszültség, kV | 1050 | ||
Flashover távolság, mm | 2000 | ||
Cree. távolság, mm | W1:5040 | ||
W2:6300 | |||
W3:7820 | |||
Mechanikai terhelés, N | 1250 | ||
Névleges szekunder feszültség, kV | 0,115/√3 vagy 0,11/√3 vagy 0,1/√3 | ||
Másodlagos kapocsjelek | 1a-1n | 2a-2n | és - dn |
Pontossági osztály | 0.2 | 0.5 | 3P |
Névleges teljesítmény, VA | 100 | 250 | 300 |
150 | 150 | 300 | |
150 | - | 300 | |
Hőkorlátozó teljesítmény, VA | 2000 | ||
Névleges feszültségtényező | 1.2folyamatos; 1,9/8 óra (66 kV) | ||
1.2folyamatos; 1,5/30 s (110 ~ 230 kV) | |||
Dielektromos disszipációs tényező tgδ, 10kV alatt | Termék tgδ≤0,02; keret tgδ≤0,05 |
