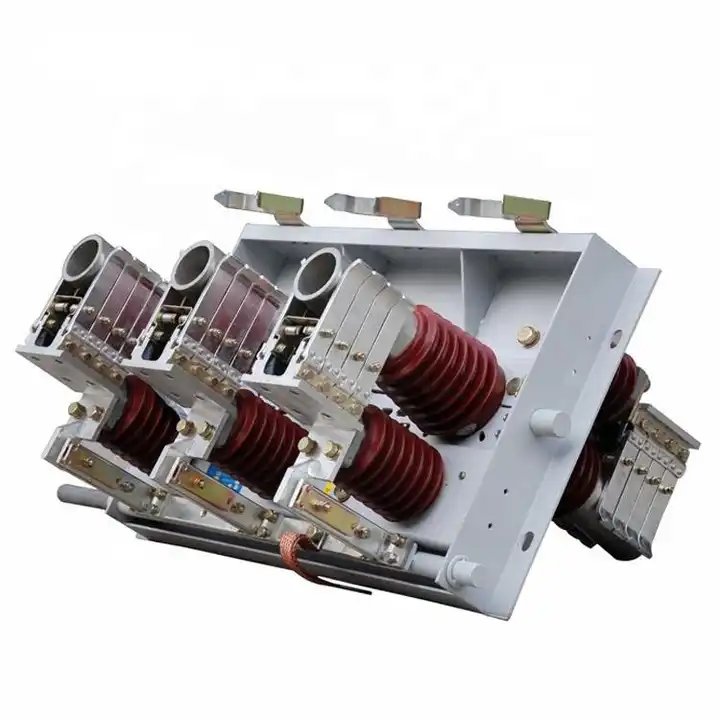

15KV beltéri típusú szakaszolókapcsoló

A LuGao dedikált 15KV-os beltéri szakaszolókapcsoló-gyártó. A GN22-12(C) szakaszoló egy beltéri nagyfeszültségű kapcsolóberendezés, amelyet háromfázisú, 50 Hz-es váltakozó áramú és 12 kV névleges feszültségű áramellátó rendszerekben való használatra terveztek. Elsődleges feladata a vezetékek csatlakoztatása, leválasztása vagy átkapcsolása feszültség alatt, amikor a berendezés nincs terhelés alatt.

Kérdés küldése

termékleírás

A Lugao egy 15 KV-os beltéri típusú szakaszolókapcsoló szállítója. A GN22-12 beltéri nagyfeszültségű szakaszolókapcsoló 10 kV névleges feszültségre, háromfázisú váltakozóáramú 50 Hz-re alkalmas, és az energiarendszeren belüli nagyfeszültségű kapcsolóberendezésekben megszakítóként használják. feszültség nélküli terhelés mellett. A kapcsoló újszerű, ésszerű és egyedi szerkezeti kialakítással rendelkezik. Kétlépcsős működésű zárolási módszert alkalmaz, amely kiváló dinamikai és hőstabilitást biztosít alacsony működési erő mellett. Az epoxigyanta, a szigetelők és az ezüstözött kefék használata, valamint az új anyagok és eljárások jó vezetőképességet, kompakt méretet és könnyű súlyt biztosítanak. A kimenő kapcsok megkönnyítik a vákuum- és olajmegszakítókkal való egyszerű csatlakoztatást, csökkentve a kapcsolószekrények térfogatát, minimalizálva az átmeneti csatlakozásokat, és csökkentve a költségeket.

15KV beltéri típusú szakaszolókapcsoló működési környezet

Beépítési mód: oldalra szerelhető, középre szerelhető

Környezeti levegő hőmérséklet: felső határ +40C, alsó határ -30C; ;

Magasság: ≤2000m (ha a magasságot növelni kell, a névleges szigetelési szintet ennek megfelelően kell növelni);

Szélnyomás: legfeljebb 700 Pa (34 m/s szélsebességnek felel meg);

Amplitúdó: földrengés intenzitása 8 fok;

Szennyezettségi szint: I. osztály;

Maximális napi hőmérsékletkülönbség: legfeljebb 25 C.

15KV beltéri szakaszolókapcsoló specifikáció

tétel		egység	adat
névleges feszültség		kV	12
névleges frekvencia		Hz	50
névleges áram		A	1600-2000	2500 ~ 3150
névleges rövid idejű ellenállási áram		kA	40	50
névleges csúcsellenállási áram		kA	100	125
névleges rövidzárlati időtartam		s	4
névleges szigetelési szint	1 perc teljesítményfrekvencia-ellenállási feszültség	kV	oszloptól oszlopig és oszloptól földig 42 törés 40
	villámimpulzus-ellenállási feszültség (csúcs)	kV	pólusok közti és földelési pólus 75 törés 85
