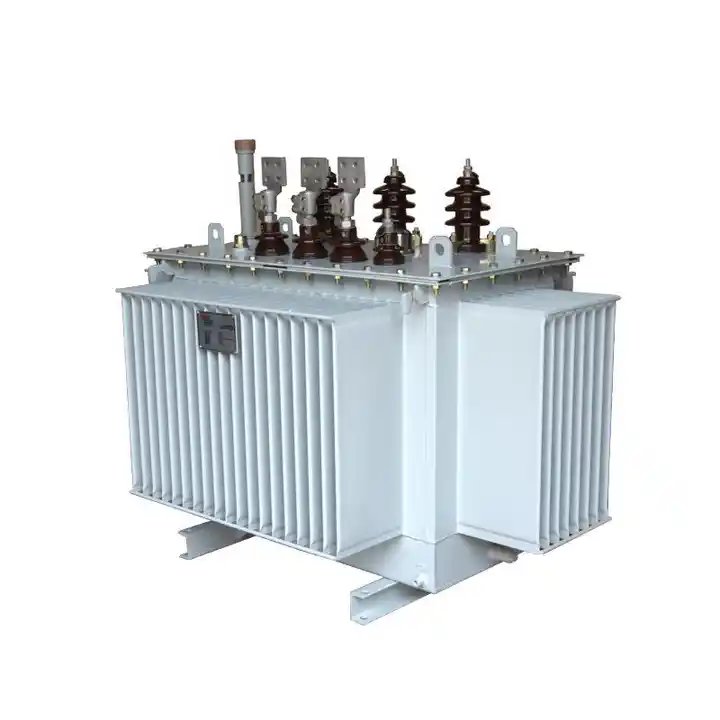

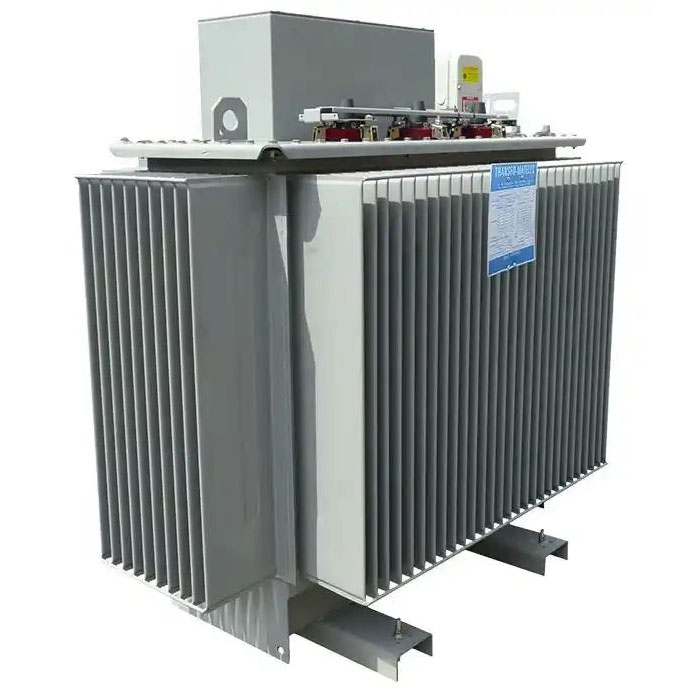

11KV teljesen lezárt olajba merülő áramelosztó transzformátor

A LuGao egy fejlett értékesítési 11 KV-os, teljesen lezárt olajba merülő áramelosztó transzformátor gyártója. A kiválóság iránti megingathatatlan elkötelezettségünk a kiváló minőségű termékek szállításában nyilvánul meg, amelyeket a különféle követelményeknek megfelelően alakítottak ki. Válassza a Liu Gao-t a megbízható megoldásokért és a dinamikus energiaiparban szerzett mélyreható szakértelemért.

Kérdés küldése

termékleírás

A Lu Gao egy 11KV-os, teljesen zárt, olajba merülő áramelosztó transzformátor beszállító. Az S11-M sorozatú teljesen zárt, olajba merülő elosztó transzformátorok, amelyeket úgy terveztek, hogy megfeleljenek és meghaladják a Nemzetközi Elektrotechnikai Bizottság (IEC) által meghatározott szigorú szabványokat. kivételes teljesítmény. Ezek a transzformátorok kiváló minőségű, hidegen hengerelt szilíciumlemezekből készült maggal különböztethetők meg, a tartósság növelése érdekében a teljes, átszúrásmentes szerkezettel, valamint a kiváló minőségű oxigénmentes rézből álló tekercssel rendelkeznek, ezek a transzformátorok optimális vezetőképességet és hatékonyságot kínálnak. A hullámlemezes vagy tágulási típusban kapható radiátor olajtartály választása tovább példázza ezen olajbemerített transzformátorok sokoldalúságát és alkalmazkodóképességét, így figyelemre méltó választás a különféle alkalmazásokhoz.

Az S9 sorozat megkülönböztető előnye, hogy nincs szükség olajtartályra. Ez a tervezési módosítás nemcsak az olajbemerített transzformátor teljes magasságát csökkenti, hanem hozzájárul a működési hatékonysághoz is. Sőt, a transzformátorolaj levegővel való érintkezésének megakadályozása révén az olaj öregedési folyamata jelentősen lelassul. Ez a kulcsfontosságú tulajdonság, az olajbemerített transzformátor robusztus felépítésével és tömített kialakításával párosulva, meghosszabbítja az élettartamot, biztosítva a tartós megbízhatóságot és teljesítményt az idő múlásával.

Ennek az olajba merülő transzformátor terméknek az alkalmazásai sokrétűek, ezért előnyös választás különféle helyszíneken, beleértve a városi elektromos hálózat rekonstrukcióját, lakónegyedeket, gyárakat, sokemeletes épületeket, bányászati létesítményeket, szállodákat, bevásárlóközpontokat, repülőtereket, vasutakat, olajat. mezők, rakpartok, autópályák és számos más kültéri környezet. Az S9 sorozat, mint egy teljesen zárt olajbemerített transzformátor, megbízható és alkalmazkodó megoldásként szolgál az áramelosztási igények széles skálájához városi és ipari környezetben egyaránt.

11KV teljesen lezárt olajba merülő áramelosztó transzformátor működési környezet

1. Legmagasabb környezeti hőmérséklet: +40 ℃

2. Legalacsonyabb környezeti hőmérséklet: -25 ℃

3. Szintemelkedés: 1000 méter alatt

4. Legmagasabb havi átlagos relatív páratartalom: 90% (20 ℃-on)

5. Beépítési hely: tűz- vagy robbanásveszélytől, jelentős szennyeződéstől, vegyi korróziótól vagy túlzott vibrációtól mentes területeken történő beépítésre alkalmas, akár beltéren, akár kültéren.

11KV teljesen lezárt olajba merülő áramelosztó transzformátor jellemzői

1. Az olajba merülő transzformátor jó hőkibocsátást és jelentős túlterhelési kapacitást mutat. Szélgép nélkül, 130%-os túlterhelés mellett, hosszabb ideig tud működni, teljes terhelést fenntartva kötelező szélhűtés nélkül IP45-ös feltételek mellett.

2. Az olajba merülő transzformátor tökéletes biztonságot és tűzállóságot biztosít, és hosszú ideig képes ellenállni az égésnek 800ºC-on anélkül, hogy füstöt bocsátana ki.

3. A hősokkokkal szembeni erős ellenállás miatt az olajba merülő transzformátor -50ºC-on azonnal terhelhető.

4. Az olajba merülő transzformátor teljes víz- és légszigeteléssel rendelkezik a tartósságának növelése érdekében.

5. A részleges kisülés elkerülése érdekében az olajos transzformátor magas szintű működési integritást tart fenn.

6. Jó hidrofób tulajdonságával, lúgos kauterizációval és alapvető hatásokkal szembeni ellenálló képességével az olajbemerített transzformátor megbízhatónak bizonyul különböző környezeti feltételek mellett.

7. Az olajba merülő transzformátor környezetbarát, alacsony zajszintet, nem okoz káros gázokat, és könnyen lebomlik.

11KV teljesen lezárt olajba merülő áramelosztó transzformátor specifikáció

A 10 kV-os S11, S11-M sorozatú elosztó transzformátor műszaki adatai
Névleges kapacitás	Feszültségcsoport (kV)		Csatlakozási mód	Veszteség (kW)		Üresjárati áram	Impedancia feszültség	Súly (kg)			(mm)			Nyomtáv
											(mm)			Nyomtáv
											(L)	(W)	(H)
(kVA)	HV	LV		Terhelés nélkül	Terhelés	%	%	Gép	Olaj	Bruttó	Dimenzió			Függőleges	Vízszintes
10				0.065	0.4	3.5		90	55	220	650	450	880	400	350
20				0.08	0.52	3		140	60	270	720	490	950	400	350
30				0.1	0,63/0,6	2.3		185	70	330	750	490	970	450	340
50				0.13	0,91/0,87	2		260	80	430	770	550	1030	450	380
63				0.15	1,09/1,04	1.9		260	85	440	800	600	1040	450	380
80				0.18	1,31/1,25	1.9		320	95	520	790	600	1070	450	430
100				0.2	1,58/1,5	1.8		355	100	570	830	640	1050	550	450
125	11			0.24	1,89/1,8	1.7		425	115	675	1070	700	1150	550	470
160	10.5			0.28	2,31/2,2	1.6		510	130	790	1120	700	1220	550	520
200	10	0.4	Yyn0	0.34	2,73/2,6	1.5		550	145	850	1080	690	1160	550	520
250	6	0.69	Dyn11	0.4	3,2/3,05	1.4		630	165	985	1160	740	1190	650	550
315	6.3			0.48	3,83/3,65	1.4		755	190	1155	1230	800	1240	650	550
400				0.57	4,52/4,3	1.3		910	225	1405	1310	860	1250	650	550
500				0.68	5,41/5,15	1.2		1050	240	1600	1370	890	1350	750	600
630				0.81	6.2	1.1	4.5	1250	310	1945	1580	1060	1310	850	660
800				0.96	7.5	1		1540	365	2350	1640	1060	1500	850	660
1000				1.15	10.3	1		1690	405	2645	1720	1160	1540	850	660
1250				1.36	12	0.9		1965	560	3230	1790	1160	1740	850	660
1600				1.64	14.5	0.8		2355	650	3805	1830	1190	1850	850	700
2000				1.96	19.8	0.8		2570	615	4245	2190	1900	1950	820	820
2500				2.31	23	0.7		3130	810	5280	2180	1940	2250	1070	1070
